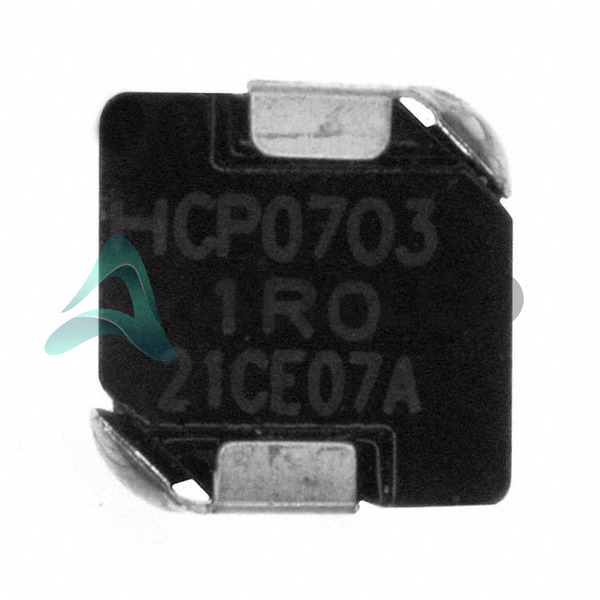

Name: Eaton - Electronics Division HCP0703-1R0-R
Brand: Eaton - Electronics Division
SKU: HCP0703-1R0-R

HCP0703-1R0-R ~~- Eaton - Electronics Division~~

Valmistaja Osa numero

HCP0703-1R0-R

Allelco Osa numero

32D-HCP0703-1R0-R

ECAD -malli

Osien kuvaus

FIXED IND 1UH 11A 10 MOHM SMD

Yksityiskohtainen kuvaus

Paketti

Nonstandard

~~Vertailla~~

tekniset tiedot

HCP0703-1R0-R -teknologiavaatimukset
Eaton - Electronics Division - HCP0703-1R0-R Tekniset eritelmät, ominaisuudet, parametrit ja osat, joilla on samanlaiset eritelmät kuin Eaton - Electronics Division - HCP0703-1R0-R

Tuoteominaisuus

Attribuuttiarvo

Valmistaja

Coiltronics (Eaton)

Tyyppi

Drum Core, Wirewound

Toleranssi

±20%

Toimittaja Device Package

Koko / Dimension

0.287' L x 0.276' W (7.30mm x 7.00mm)

suojaus

Shielded

Sarja

HCP0703

Arvioinnit

Q @ Freq

Pakkaus / Case

Nonstandard

Paketti

Tape & Reel (TR)

Tuoteominaisuus

Attribuuttiarvo

Käyttölämpötila

-55°C ~ 125°C

Asennustyyppi

Surface Mount

Materiaali - Core

Iron Powder

Induktanssiaste - Testi

100 kHz

induktanssi

1 µH

Korkeus - Istuva (Max)

0.118' (3.00mm)

Taajuus - Self Resonant

DC Resistance (DCR)

10mOhm Max

Nykyinen luokitus (AMPS)

11 A

Virta - kylläisyys (isat)

22A

Osat, joilla on samanlaisia eritelmiä

Kolmella oikealla olevalla osalla on samanlaiset eritelmät kuin Eaton - Electronics Division HCP0703-1R0-R.

Tuoteominaisuus
Osa numero	HCP0703-1R0-R	HCP0805-1R0-R	HCP0704-R40-R	HCP0805-2R2-R
Valmistaja	Eaton - Electronics Division	Eaton - Electronics Division	Eaton - Electronics Division	Eaton - Electronics Division
Materiaali - Core	Iron Powder	Iron Powder	Iron Powder	Iron Powder
induktanssi	1 µH	1 µH	400 nH	2.2 µH
Nykyinen luokitus (AMPS)	11 A	14.5 A	17 A	10 A
Koko / Dimension	0.287' L x 0.276' W (7.30mm x 7.00mm)	0.303" L x 0.291" W (7.70mm x 7.40mm)	0.268' L x 0.268' W (6.80mm x 6.80mm)	0.303" L x 0.291" W (7.70mm x 7.40mm)
Q @ Freq	-	-	-	-
Arvioinnit	-	-	-	-
Sarja	HCP0703	HCP0805	HCP0704	HCP0805
Toleranssi	±20%	±20%	±25%	±20%
Tyyppi	Drum Core, Wirewound	Drum Core, Wirewound	Drum Core, Wirewound	Drum Core, Wirewound
Paketti	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)
Pakkaus / Case	Nonstandard	Nonstandard	Nonstandard	Nonstandard
Korkeus - Istuva (Max)	0.118' (3.00mm)	0.197" (5.00mm)	0.157' (4.00mm)	0.197" (5.00mm)
Induktanssiaste - Testi	100 kHz	100 kHz	100 kHz	100 kHz
Käyttölämpötila	-55°C ~ 125°C	-40°C ~ 125°C	-40°C ~ 155°C	-40°C ~ 125°C
Taajuus - Self Resonant	-	-	-	-
Toimittaja Device Package	-	-	-	-
DC Resistance (DCR)	10mOhm Max	5.8mOhm	3.2mOhm	11.2mOhm
Asennustyyppi	Surface Mount	Surface Mount	Surface Mount	Surface Mount
Virta - kylläisyys (isat)	22A	22A	27A	14A
suojaus	Shielded	Shielded	Shielded	Shielded

HCP0703-1R0-R Datalta PDF

Lataa HCP0703-1R0-R PDF -lehdet ja Eaton - Electronics Division -dokumentaatio HCP0703-1R0-R - Eaton - Electronics Division: lle.
