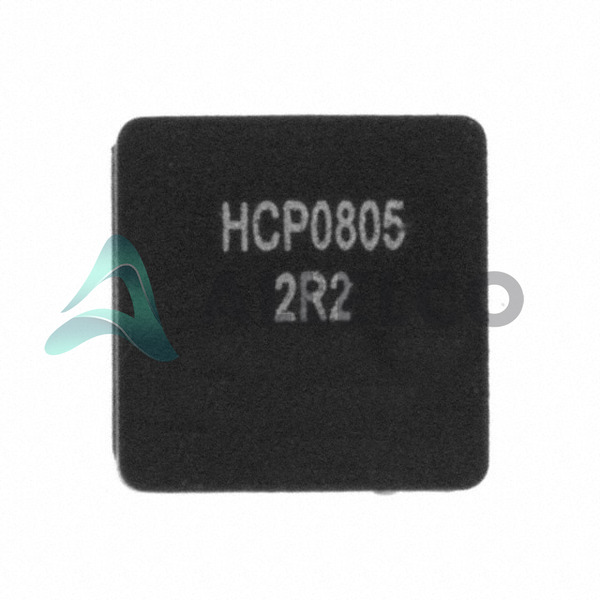

Name: Eaton - Electronics Division HCP0805-2R2-R
Brand: Eaton - Electronics Division
SKU: HCP0805-2R2-R

HCP0805-2R2-R ~~- Eaton - Electronics Division~~

Valmistaja Osa numero

HCP0805-2R2-R

Allelco Osa numero

32D-HCP0805-2R2-R

ECAD -malli

Osien kuvaus

FIXED IND 2.2UH 10A 11.2MOHM SMD

Yksityiskohtainen kuvaus

Paketti

Nonstandard

RoHs-tila

RoHS yhteensopiva

~~Vertailla~~

tekniset tiedot

HCP0805-2R2-R -teknologiavaatimukset
Eaton - Electronics Division - HCP0805-2R2-R Tekniset eritelmät, ominaisuudet, parametrit ja osat, joilla on samanlaiset eritelmät kuin Eaton - Electronics Division - HCP0805-2R2-R

Tuoteominaisuus

Attribuuttiarvo

Valmistaja

Coiltronics (Eaton)

Tyyppi

Drum Core, Wirewound

Toleranssi

±20%

Toimittaja Device Package

Koko / Dimension

0.303" L x 0.291" W (7.70mm x 7.40mm)

suojaus

Shielded

Sarja

HCP0805

Arvioinnit

Q @ Freq

Pakkaus / Case

Nonstandard

Paketti

Tape & Reel (TR)

Tuoteominaisuus

Attribuuttiarvo

Käyttölämpötila

-40°C ~ 125°C

Asennustyyppi

Surface Mount

Materiaali - Core

Iron Powder

Induktanssiaste - Testi

100 kHz

induktanssi

2.2 µH

Korkeus - Istuva (Max)

0.197" (5.00mm)

Taajuus - Self Resonant

DC Resistance (DCR)

11.2mOhm

Nykyinen luokitus (AMPS)

10 A

Virta - kylläisyys (isat)

14A

Osat, joilla on samanlaisia eritelmiä

Kolmella oikealla olevalla osalla on samanlaiset eritelmät kuin Eaton - Electronics Division HCP0805-2R2-R.

Tuoteominaisuus
Osa numero	HCP0805-2R2-R	HCP0704-3R3-R	HCP0704-1R0-R	HCP1104-R90-R
Valmistaja	Eaton - Electronics Division	Eaton - Electronics Division	Eaton - Electronics Division	Eaton - Electronics Division
Koko / Dimension	0.303" L x 0.291" W (7.70mm x 7.40mm)	0.268" L x 0.268" W (6.80mm x 6.80mm)	0.268" L x 0.268" W (6.80mm x 6.80mm)	0.453' L x 0.394' W (11.50mm x 10.00mm)
Induktanssiaste - Testi	100 kHz	100 kHz	100 kHz	100 kHz
Q @ Freq	-	-	-	-
suojaus	Shielded	Shielded	Shielded	Unshielded
DC Resistance (DCR)	11.2mOhm	25mOhm	6.2mOhm	2.5mOhm Max
Toimittaja Device Package	-	-	-	-
Nykyinen luokitus (AMPS)	10 A	6 A	12 A	22 A
Toleranssi	±20%	±25%	±25%	±20%
Paketti	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)
Arvioinnit	-	-	-	-
Virta - kylläisyys (isat)	14A	9.5A	17A	25A
Korkeus - Istuva (Max)	0.197" (5.00mm)	0.157" (4.00mm)	0.165" (4.20mm)	0.157' (4.00mm)
Tyyppi	Drum Core, Wirewound	Drum Core, Wirewound	Drum Core, Wirewound	Drum Core, Wirewound
induktanssi	2.2 µH	3.3 µH	1 µH	900 nH
Taajuus - Self Resonant	-	-	-	-
Asennustyyppi	Surface Mount	Surface Mount	Surface Mount	Surface Mount
Sarja	HCP0805	HCP0704	HCP0704	HCP1104
Käyttölämpötila	-40°C ~ 125°C	-40°C ~ 155°C	-40°C ~ 155°C	-55°C ~ 125°C
Pakkaus / Case	Nonstandard	Nonstandard	Nonstandard	Nonstandard
Materiaali - Core	Iron Powder	Iron Powder	Iron Powder	Iron Powder
