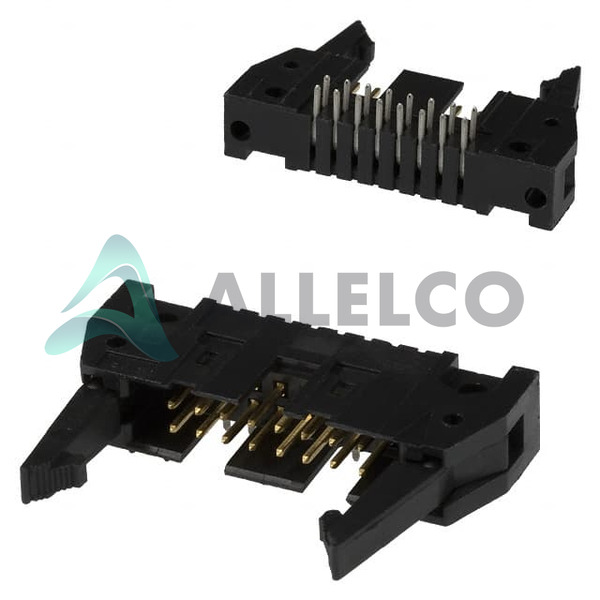

Kuva voi olla esitys.
Katso tuotteiden yksityiskohdat.

~~Suosikki~~

5499141-3 - TE Connectivity AMP Connectors

Valmistaja Osa numero: 5499141-3

Valmistaja: TE Connectivity

Allelco Osa numero: 32D-5499141-3

ECAD -malli

Osien kuvaus: CONN HEADER R/A 16POS 2.54MM

Yksityiskohtainen kuvaus

Paketti

Tietolomake: Cylindrical Battery Holders.pdf

RoHs-tila

~~Vertailla~~

Varastossa: 9461

tekniset tiedot

5499141-3 -teknologiavaatimukset
TE Connectivity AMP Connectors - 5499141-3 Tekniset eritelmät, ominaisuudet, parametrit ja osat, joilla on samanlaiset eritelmät kuin TE Connectivity AMP Connectors - 5499141-3

Tuoteominaisuus	Attribuuttiarvo
Valmistaja	TE Connectivity
Voltage Rating	250VAC
päättyminen	Solder
Tyyli	Board to Cable/Wire
peittänyt	Shrouded - 4 Wall
Sarja	AMP-Latch
Riviväli - Mating	0.100' (2.54mm)
Pitch - Mating	0.100' (2.54mm)
Paketti	Tray
Yleinen kosketuspituus	-
Käyttölämpötila	-65°C ~ 105°C
Rivien	2
Joitakin paikkoja Loaded	All
Joitakin paikkoja	16
Asennustyyppi	Through Hole, Right Angle
Materiaali Paloluokitus	UL94 V-0
Paritetuille pinoaminen Heights	-
Differentiaalitietojen Transmission	-

Tuoteominaisuus	Attribuuttiarvo
Eristyskorkeus	0.315' (8.00mm)
Eristysväri	Black
Tulosuoja	-
ominaisuudet	Keying Slot, Mounting Flange
kiinnitys tyyppi	Latch Lock/Eject Hooks, Long
Nykyinen luokitus (AMPS)	1A per Contact
Yhteydenotto Tyyppi	Male Pin
Ota yhteys muotoon	Square
Yhteydenotto Material	Brass
Yhteyden pituus - Post	0.110' (2.79mm)
Kontaktin pituus - Mating	0.240' (6.10mm)
Yhteyden viimeistelypaksuus - Post	100.0µin (2.54µm)
Kontaktin pintapaksuus - pinnoitus	30.0µin (0.76µm)
Yhteyshenkilön nimi - Post	Tin
Yhteys Maali - Mating	Gold or Gold-Palladium
Liitintyyppi	Header
Perustuotteenumero	5499141
Sovellukset	-

Osat, joilla on samanlaisia eritelmiä

Kolmella oikealla olevalla osalla on samanlaiset eritelmät kuin TE Connectivity AMP Connectors 5499141-3.

Tuoteominaisuus
Osa numero	5499141-3	5499206-3	5499141-6	5499141-9
Valmistaja	TE Connectivity AMP Connectors	TE Connectivity AMP Connectors	TE Connectivity AMP Connectors	TE Connectivity AMP Connectors
kiinnitys tyyppi	Latch Lock/Eject Hooks, Long	Latch Lock/Eject Hooks, Long	Latch Lock/Eject Hooks, Long	Latch Lock/Eject Hooks, Long
Tulosuoja	-	-	-	-
Yleinen kosketuspituus	-	0.639' (16.23mm)	-	-
Kontaktin pituus - Mating	0.240' (6.10mm)	0.240' (6.10mm)	0.240' (6.10mm)	0.240' (6.10mm)
Joitakin paikkoja	16	16	26	40
päättyminen	Solder	Solder	Solder	Solder
Sarja	AMP-Latch	AMP-Latch	AMP-Latch	AMP-Latch
Voltage Rating	250VAC	250VAC	250VAC	250VAC
Tyyli	Board to Cable/Wire	Board to Cable/Wire	Board to Cable/Wire	Board to Cable/Wire
Materiaali Paloluokitus	UL94 V-0	UL94 V-0	UL94 V-0	UL94 V-0
Yhteydenotto Material	Brass	-	Brass	Brass
Asennustyyppi	Through Hole, Right Angle	Through Hole	Through Hole, Right Angle	Through Hole, Right Angle
Eristysväri	Black	Black	Black	Black
Joitakin paikkoja Loaded	All	All	All	All
Yhteyshenkilön nimi - Post	Tin	Tin	Tin	Tin
Liitintyyppi	Header	Header	Header	Header
ominaisuudet	Keying Slot, Mounting Flange	Keying Slot, Mounting Flange	Keying Slot, Mounting Flange	Keying Slot, Mounting Flange
Perustuotteenumero	5499141	5499206	5499141	5499141
Kontaktin pintapaksuus - pinnoitus	30.0µin (0.76µm)	30.0µin (0.76µm)	30.0µin (0.76µm)	30.0µin (0.76µm)
Yhteys Maali - Mating	Gold or Gold-Palladium	Gold or Gold-Palladium	Gold or Gold-Palladium	Gold or Gold-Palladium
Differentiaalitietojen Transmission	-	-	-	-
Yhteydenotto Tyyppi	Male Pin	Male Pin	Male Pin	Male Pin
Ota yhteys muotoon	Square	Square	Square	Square
Paritetuille pinoaminen Heights	-	-	-	-
Nykyinen luokitus (AMPS)	1A per Contact	1A	1A per Contact	1A per Contact
Pitch - Mating	0.100' (2.54mm)	0.100' (2.54mm)	0.100' (2.54mm)	0.100' (2.54mm)
Paketti	Tray	Tray	Tray	Tray
peittänyt	Shrouded - 4 Wall	Shrouded - 4 Wall	Shrouded - 4 Wall	Shrouded - 4 Wall
Rivien	2	2	2	2
Riviväli - Mating	0.100' (2.54mm)	0.100' (2.54mm)	0.100' (2.54mm)	0.100' (2.54mm)
Yhteyden pituus - Post	0.110' (2.79mm)	0.110' (2.79mm)	0.110' (2.79mm)	0.110' (2.79mm)
Yhteyden viimeistelypaksuus - Post	100.0µin (2.54µm)	100.0µin (2.54µm)	100.0µin (2.54µm)	100.0µin (2.54µm)
Eristyskorkeus	0.315' (8.00mm)	0.549' (13.94mm)	0.315' (8.00mm)	0.315' (8.00mm)
Käyttölämpötila	-65°C ~ 105°C	-65°C ~ 105°C	-65°C ~ 105°C	-65°C ~ 105°C
Sovellukset	-	-	-	-
