Koti Tuotteet Liittimet, Liitännät Suorakulmaiset liittimet - otsikot, urostapit~~5499141-2~~

Kuva voi olla esitys.
Katso tuotteiden yksityiskohdat.

~~Suosikki~~

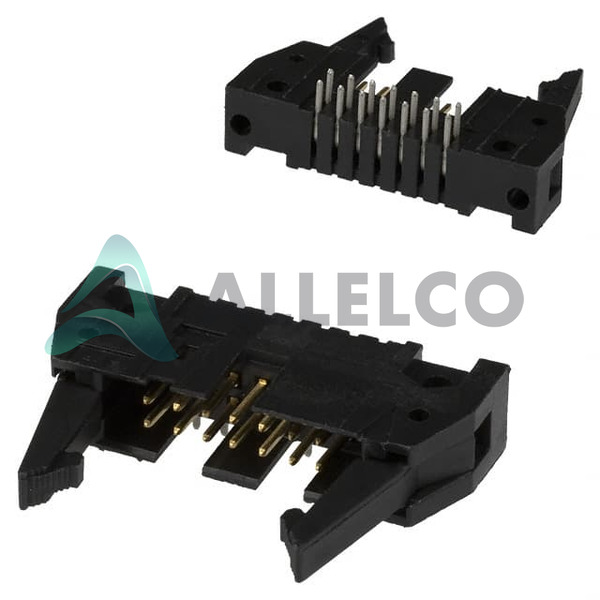

5499141-2 - TE Connectivity AMP Connectors

Valmistaja Osa numero: 5499141-2

Valmistaja: TE Connectivity

Allelco Osa numero: 32D-5499141-2

ECAD -malli

Osien kuvaus: CONN HEADER R/A 14POS 2.54MM

Yksityiskohtainen kuvaus

Paketti

Tietolomake: 5499141.pdf

RoHs-tila

~~Vertailla~~

Varastossa: 9556

tekniset tiedot

5499141-2 -teknologiavaatimukset
TE Connectivity AMP Connectors - 5499141-2 Tekniset eritelmät, ominaisuudet, parametrit ja osat, joilla on samanlaiset eritelmät kuin TE Connectivity AMP Connectors - 5499141-2

Tuoteominaisuus	Attribuuttiarvo
Valmistaja	TE Connectivity
Voltage Rating	250VAC
päättyminen	Solder
Tyyli	Board to Cable/Wire
peittänyt	Shrouded - 4 Wall
Sarja	AMP-Latch
Riviväli - Mating	0.100" (2.54mm)
Pitch - Mating	0.100" (2.54mm)
Paketti	Tray
Yleinen kosketuspituus	-
Käyttölämpötila	-65°C ~ 105°C
Rivien	2
Joitakin paikkoja Loaded	All
Joitakin paikkoja	14
Asennustyyppi	Through Hole, Right Angle
Materiaali Paloluokitus	UL94 V-0
Paritetuille pinoaminen Heights	-
Differentiaalitietojen Transmission	-

Tuoteominaisuus	Attribuuttiarvo
Eristyskorkeus	0.315" (8.00mm)
Eristysväri	Black
Tulosuoja	-
ominaisuudet	Keying Slot, Mounting Flange
kiinnitys tyyppi	Latch Lock/Eject Hooks, Long
Nykyinen luokitus (AMPS)	1A per Contact
Yhteydenotto Tyyppi	Male Pin
Ota yhteys muotoon	Square
Yhteydenotto Material	Brass
Yhteyden pituus - Post	0.110" (2.79mm)
Kontaktin pituus - Mating	0.240" (6.10mm)
Yhteyden viimeistelypaksuus - Post	100.0µin (2.54µm)
Kontaktin pintapaksuus - pinnoitus	30.0µin (0.76µm)
Yhteyshenkilön nimi - Post	Tin
Yhteys Maali - Mating	Gold or Gold-Palladium
Liitintyyppi	Header
Perustuotteenumero	5499141
Sovellukset	-

Osat, joilla on samanlaisia eritelmiä

Kolmella oikealla olevalla osalla on samanlaiset eritelmät kuin TE Connectivity AMP Connectors 5499141-2.

Tuoteominaisuus
Osa numero	5499141-2	5499206-4	5499160-1	5499141-9
Valmistaja	TE Connectivity AMP Connectors	TE Connectivity AMP Connectors	TE Connectivity AMP Connectors	TE Connectivity AMP Connectors
Riviväli - Mating	0.100" (2.54mm)	0.100' (2.54mm)	0.100' (2.54mm)	0.100' (2.54mm)
Sarja	AMP-Latch	AMP-Latch	AMP-Latch	AMP-Latch
Rivien	2	2	2	2
Paritetuille pinoaminen Heights	-	-	-	-
ominaisuudet	Keying Slot, Mounting Flange	Keying Slot, Mounting Flange	Keying Slot, Mounting Flange	Keying Slot, Mounting Flange
Tulosuoja	-	-	-	-
Yleinen kosketuspituus	-	0.639' (16.23mm)	0.639' (16.23mm)	-
Kontaktin pituus - Mating	0.240" (6.10mm)	0.240' (6.10mm)	0.240' (6.10mm)	0.240' (6.10mm)
Kontaktin pintapaksuus - pinnoitus	30.0µin (0.76µm)	30.0µin (0.76µm)	30.0µin (0.76µm)	30.0µin (0.76µm)
Ota yhteys muotoon	Square	Square	Square	Square
Yhteydenotto Material	Brass	-	-	Brass
Eristyskorkeus	0.315" (8.00mm)	0.549' (13.94mm)	0.549' (13.94mm)	0.315' (8.00mm)
Nykyinen luokitus (AMPS)	1A per Contact	1A	1A	1A per Contact
Yhteydenotto Tyyppi	Male Pin	Male Pin	Male Pin	Male Pin
Joitakin paikkoja Loaded	All	All	All	All
Differentiaalitietojen Transmission	-	-	-	-
Yhteyden pituus - Post	0.110" (2.79mm)	0.110' (2.79mm)	0.110' (2.79mm)	0.110' (2.79mm)
Perustuotteenumero	5499141	5499206	5499160	5499141
päättyminen	Solder	Solder	Solder	Solder
kiinnitys tyyppi	Latch Lock/Eject Hooks, Long	Latch Lock/Eject Hooks, Long	Latch Lock/Eject Hooks, Short	Latch Lock/Eject Hooks, Long
Materiaali Paloluokitus	UL94 V-0	UL94 V-0	UL94 V-0	UL94 V-0
Eristysväri	Black	Black	Black	Black
Liitintyyppi	Header	Header	Header	Header
Pitch - Mating	0.100" (2.54mm)	0.100' (2.54mm)	0.100' (2.54mm)	0.100' (2.54mm)
Sovellukset	-	-	-	-
Voltage Rating	250VAC	250VAC	-	250VAC
Yhteyden viimeistelypaksuus - Post	100.0µin (2.54µm)	100.0µin (2.54µm)	100.0µin (2.54µm)	100.0µin (2.54µm)
Paketti	Tray	Tray	Bulk	Tray
peittänyt	Shrouded - 4 Wall	Shrouded - 4 Wall	Shrouded - 4 Wall	Shrouded - 4 Wall
Käyttölämpötila	-65°C ~ 105°C	-65°C ~ 105°C	-55°C ~ 105°C	-65°C ~ 105°C
Tyyli	Board to Cable/Wire	Board to Cable/Wire	Board to Cable/Wire	Board to Cable/Wire
Yhteyshenkilön nimi - Post	Tin	Tin	Tin	Tin
Asennustyyppi	Through Hole, Right Angle	Through Hole	Through Hole	Through Hole, Right Angle
Joitakin paikkoja	14	20	10	40
Yhteys Maali - Mating	Gold or Gold-Palladium	Gold or Gold-Palladium	Gold or Gold-Palladium	Gold or Gold-Palladium

5499141-2 Datalta PDF

Lataa 5499141-2 PDF -lehdet ja TE Connectivity AMP Connectors -dokumentaatio 5499141-2 - TE Connectivity AMP Connectors: lle.

PCN -kokoonpano/alkuperä: Multiple Devices Location 05/Jan/2017.pdf
Tietotarvikkeet: 5499141.pdf
PCN -suunnittelu/eritelmä: 5499141 Drawing Update 17/Sep/2018.pdf
Ympäristötiedot: 5499141-2 Statement of Compliance.pdf
