Kolmionmuotoinen aaltomuoto

Kolmionmuotoiset aaltomuodot ovat elektroniikan ja signaalinkäsittelyn peruskonsepti, joka tunnetaan niiden suorasta noususta ja laskusta, tasapainoisesta muodosta ja terävistä piikkeistä.Toisin kuin muut aaltomuodot, kuten sini- tai neliöaalto, kolmionmuotoisilla aaltomuodoilla on erityispiirteitä, jotka tekevät niistä erityisen hyödyllisiä erilaisissa tehtävissä musiikin luomisesta elektronisten piirejen suunnitteluun.Tässä artikkelissa tutkitaan ominaisuuksia, miten ne valmistetaan ja missä niitä käytetään, ja tarjoaa selkeän käsityksen siitä, miksi tätä erityistä aaltomuotoa käytetään yleisesti sekä teknisillä että luovilla aloilla.

Luettelo

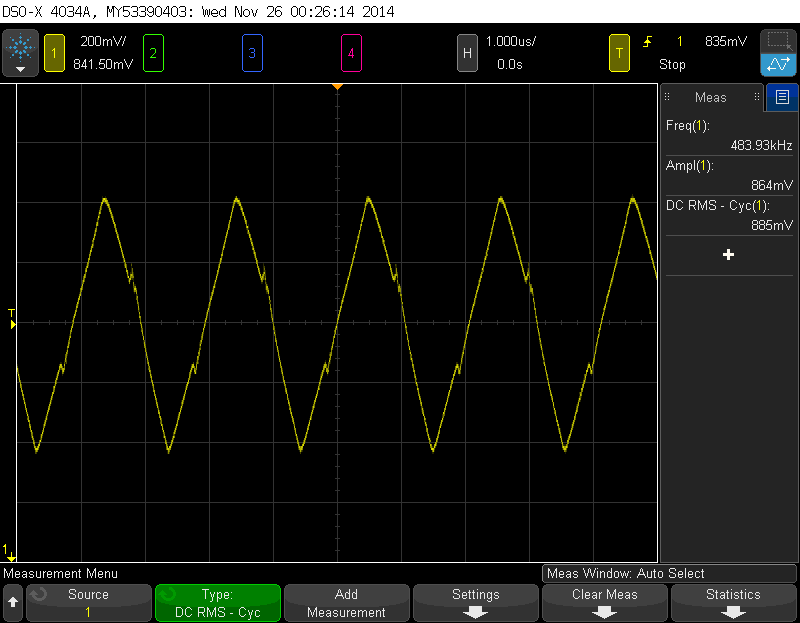

Kuva 1: Kolmionmuotoinen aaltomuodon näyttö oskilloskoopissa

Kolmion muotoisten aaltomuotojen rakenteen ymmärtäminen

Kolmionmuotoinen aaltomuoto on tyyppinen signaali, jota käytetään usein elektroniikassa ja signaalinkäsittelyssä.Sillä on muoto, joka nousee ja putoaa suorissa linjoissa, mikä luo sarjan teräviä, teräviä piikkejä.Tässä aaltomuodossa on muutamia pääominaisuuksia, jotka tekevät siitä erilaisen muun tyyppisistä aaltomuodoista.Tutkitaan näitä ominaisuuksia yksinkertaisesti.

Lineaarinen nousu ja lasku

Yksi huomattavimmista asioista kolmionmuotoisesta aaltomuodosta on se, kuinka se liikkuu ylös ja alas suorassa linjassa.Toisin kuin aaltomuodot, kuten siniaaltoja, joissa on sileät ja kaarevat siirtymät, kolmionmuotoisella aaltomuodolla on suora, jopa kaltevuus, kun se nousee huipulleen ja putoaa sitten takaisin alas.Tämä tarkoittaa, että jännitteen (tai virran) lisääntyminen ja väheneminen tapahtuu tasaisella, muuttumattomalla nopeudella.Tämän vuoksi aaltomuoto näyttää terävältä ja kulmalta, terävöitellä pyöristettyjen sijasta.

Symmetria

Kolmiolaisella aaltomuodolla on yleensä tasapainoinen muoto, mikä tarkoittaa, että pienimmän pisteen nouseminen korkeimpaan pisteeseen kuluu saman ajan kuin se putoaa takaisin alas.Tämä saldo luo niin, että se tunnetaan 50%: n työsyklinä, mikä tarkoittaa, että aaltomuoto kuluttaa yhtä paljon aikaa nousevan kuin se laskee.Tämä tasaisuus on hyödyllinen tilanteissa, joissa tarvitset aaltomuodon, joka käyttäytyy johdonmukaisella ja ennustettavissa olevalla tavalla, kuten luomalla ääniaaltoja tai hallita ajoitusta elektronisissa piireissä.

Taajuus

Kolmionmuotoisen aaltomuodon taajuus on, kuinka usein aaltomuoto toistuu sekunnissa.Voit ajatella koko sykliä alhaisimmasta pisteestä, nouseen korkeimpaan pisteeseen ja pudota sitten takaisin alimpaan pisteeseen.Taajuus mitataan Hertzissä (Hz), jossa yksi hertz on yhtä täydellinen sykli sekunnissa.Jos taajuus on korkeampi, aaltomuoto toistuu nopeammin, mikä johtaa kuvioon, jossa on enemmän piikkejä ja laaksoja lyhyemmässä ajassa.Tämä voi vaikuttaa siihen, miten aaltomuoto toimii elektronisissa piireissä, etenkin esimerkiksi äänisynteesissä, jossa taajuuden hallinta on tärkeä oikean äänen saamiseksi.

Amplitudi

Amplitudi on kolmionmuotoisen aaltomuodon korkeus, mitattuna keskimmäisestä linjasta (kutsutaan nollaviivaksi) huippuun.Tämä piikki on korkein piste, jonka aaltomuoto saavuttaa, ja se edustaa aaltomuodon suurinta jännitettä tai virtaa.Amplitudi on mitta siitä, kuinka vahva tai voimakas aaltomuoto on, ja se vaikuttaa sen kuljettamiseen.Signaalinkäsittelyn kaltaisissa asioissa kolmionmuotoisen aaltomuodon amplitudi voi määrittää, kuinka paljon tehoa signaalilla on ja kuinka tehokkaasti se voi ajaa elektronisia komponentteja tai järjestelmiä.

Symmetriset vs. ei-symmetriset kolmionmuotoiset aaltomuodot

Kolmionmuotoiset aaltomuodot ovat muotoja, joissa signaali nousee ja putoaa suoralla, tasaisella tavalla.Yleensä nämä aaltomuodot ovat symmetrisiä, mikä tarkoittaa, että signaalin nousu kuluu aika on sama kuin aika, jonka kuluminen vie.Tämä luo tasapainoisen muodon, jossa aaltomuodon molemmat puolet ovat peilikuvia toisistaan.

Kolmionmuotoiset aaltomuodot voivat kuitenkin olla myös ei-symmetrisiä, jolloin nousu- ja putoamisen ajat ovat erilaisia.Näissä tapauksissa aaltomuodon toinen puoli voi mennä ylös tai alas nopeammin kuin toinen, mikä johtaa epätasaiseen muotoon.Jos ero nousu- ja laskuaikojen välillä on suuri, aaltomuoto voi alkaa näyttää sahankuviolta, ja toinen puoli on paljon jyrkempi kuin toinen.

Ero symmetristen ja ei-symmetristen kolmion muotoisten aaltomuotojen välillä on hyödyllinen tilanteissa, joissa signaalin muutoksen ajoitus on ohjattava tietyllä tavalla.Tämä mahdollistaa aaltomuodon muodon säätämisen vastaamaan erityistarpeita eri sovelluksissa.

Kolmionmuotoisten aaltomuotojen tuottaminen

Kuva 2: Piirikaavio kolmionmuodon aaltomuodon tuottamiseksi

Kolmionmuotoisen aaltomuodon luominen tehdään käyttämällä yksinkertaista elektronista piiriä, jota kutsutaan integraattorille, joka sisältää yleensä operatiivisen vahvistimen tai op-AMP: n.Prosessi alkaa neliöaaldolla, joka on tyyppinen signaali, joka siirtyy nopeasti korkean ja matalan jännitteen välillä.Integraattoripiiri muuntaa sitten tämän neliöaalton kolmionmuotoiseksi aaltomuodoksi.

Ensinnäkin aloitussignaalina käytetään neliöaaltoa, jolla on tietyllä taajuudella (kuinka usein se toistuu) ja amplitudia (jännitteen korkeutta tai voimakkuutta).Integraattori reagoi tähän neliöaaltoon tuottamalla rampin kaltaisen ulostulon.Kun neliöaalto on korkean jännitteen tasolla, integraattorin lähtö kasvaa vähitellen.Kun neliöaalto putoaa alhaiselle jännitetasolle, lähtö vähitellen vähenee.

Integraattorin tehtävänä on muuttaa neliöaalto kolmionmuotoiseksi aaltomuodoksi.Nopeus, jolla kolmionmuotoinen aaltomuoto nousee ja putoaa

Kolmiolaisella aaltomuodolla on sama taajuus kuin piiriin syötettyyn neliöaaltoon, mutta tulosignaali vaikuttaa sen korkeuteen ja jyrkkyyteen ja integraattorin asettamiseen.Tämä tekniikka on hyödyllinen elektronisessa signaalinkäsittelyssä, koska se mahdollistaa aaltomuotojen luomisen, joita voidaan säätää erilaisiin tarkoituksiin, kuten aaltomuodon generaattoreissa ja äänisynteesissä varmistaen, että ne toimivat sujuvasti järjestelmän muiden signaalien kanssa.

Kolmion aaltomuotojen matemaattinen esitys

Kolmionmuotoinen aaltomuoto on tyyppinen signaali, jota käytetään usein elektroniikassa ja signaalinkäsittelyssä.Sitä voidaan kuvata käyttämällä matemaattista menetelmää, jota kutsutaan Fourier -sarjaksi, joka hajottaa aaltomuodon siniaaltojen summaksi.Jokainen näistä siniaaltoista edustaa erilaista taajuutta, joka tunnetaan harmonisena.

Kolmionmuotoisen aaltomuodon kaava on:

Mennään läpi, mitä tämän kaavan jokainen osa tarkoittaa:

edustaa kolmionmuotoista aaltomuotoa, kun se muuttuu ajan myötä TTT.

osoittaa, että sarja on summa, joka alkaa Ja jatkuu ilman loppua.Tämä jatkuva summa auttaa meitä vastaamaan tiiviisti kolmionmuotoisen aaltomuodon muotoa.

Kääntää merkin jokaiselle sarjan termille.Tätä läppä tarvitaan varmistamaan, että jokainen harmoninen aalto kohdistuu oikein kolmion muotoisen muodon muodostamiseksi.

huomauttaa, mihin harmoniseen käsittelemme.Vain omituiset harmoniset harmoniset (1., 3., 5. jne.) Sisällytetään aaltomuotoon.Tämä tarkoittaa , ensimmäinen harmoninen (päätaajuus) sisältyy;puolesta , kolmas harmoninen lisätään ja niin edelleen.

Kertoo meille kuinka suuri jokainen harmoninen aalto on.Kunkin harmonisen aallon koko pienenee, kun harmoninen luku nousee.Tämä kutistuva vaikutus tekee kolmionmuotoisesta aaltomuodosta sujuvamman ja asteittaisen kuin neliöaalto.

on siniaalto jokaiselle harmoniselle, missä F on aaltomuodon päätaajuus.

Kolmionmuotoinen aaltomuoto on rakennettu näistä paritonta numeroista harmonisia harmonisia, kun jokainen harmoninen pienenee harmonisen lukumäärän kasvaessa.Tämä erityinen harmonisten ja niiden koon asetus antaa kolmionmuotoiselle aaltomuodolle sen tasaisen nousun ja putoamisen, erottaen sen muun tyyppisistä aaltomuodoista, kuten neliöaaltoista tai sahan aalloista, joilla on erilaisia ​​harmonisia kuvioita.

Kolmion aallon muuntaminen siniaaltoiksi

Kuva 3: Kolmion aallon muuntaminen siniaaltoon

Kolmionmuotoinen aaltomuoto voidaan muuttaa siniaaltoksi käyttämällä prosessia, joka pehmentää sen teräviä reunoja.Tämä tehdään lähettämällä kolmionmuotoinen aaltomuoto erityisen piirin läpi diodit ja vastukset.Diodit ovat elektronisia komponentteja, jotka sallivat sähkön virtauksen yhteen suuntaan, kun taas vastukset rajoittavat sähkövirran virtausta.Kun kolmionmuotoinen aaltomuoto kulkee tämän piirin läpi, diodit tasoittavat terävät piikit ja laaksot, mikä tekee niistä pyöristettyjä.Vastukset auttavat tasoittamaan aaltomuodon edelleen kääntämällä kolmion aallon suorat viivat siniaalton kaarevaan muotoon.Tämä johtaa aaltomuotoon, joka näyttää paljon enemmän siniaalton sileältä, jatkuvalta käyrästä, jota tarvitaan usein monissa elektronisissa laitteissa, joissa sileät signaalit ovat parempia.

Kolmionmuotoisten aaltomuotojen erottaminen muista aaltomuodoista

Kolmiolaisten aaltomuotojen muoto on ainutlaatuinen, mikä tekee niistä erottua muista yleisistä aaltomuodoista, kuten siniaaltoista ja neliömäisistä aaltoista.Näiden erojen ymmärtäminen voi auttaa sinua tunnistamaan ja käyttämään näitä aaltomuotoja tehokkaammin erilaisissa sovelluksissa, kuten signaalinkäsittelyssä ja elektroniikassa.

Kolmionmuotoiset aallot vs. siniaalto

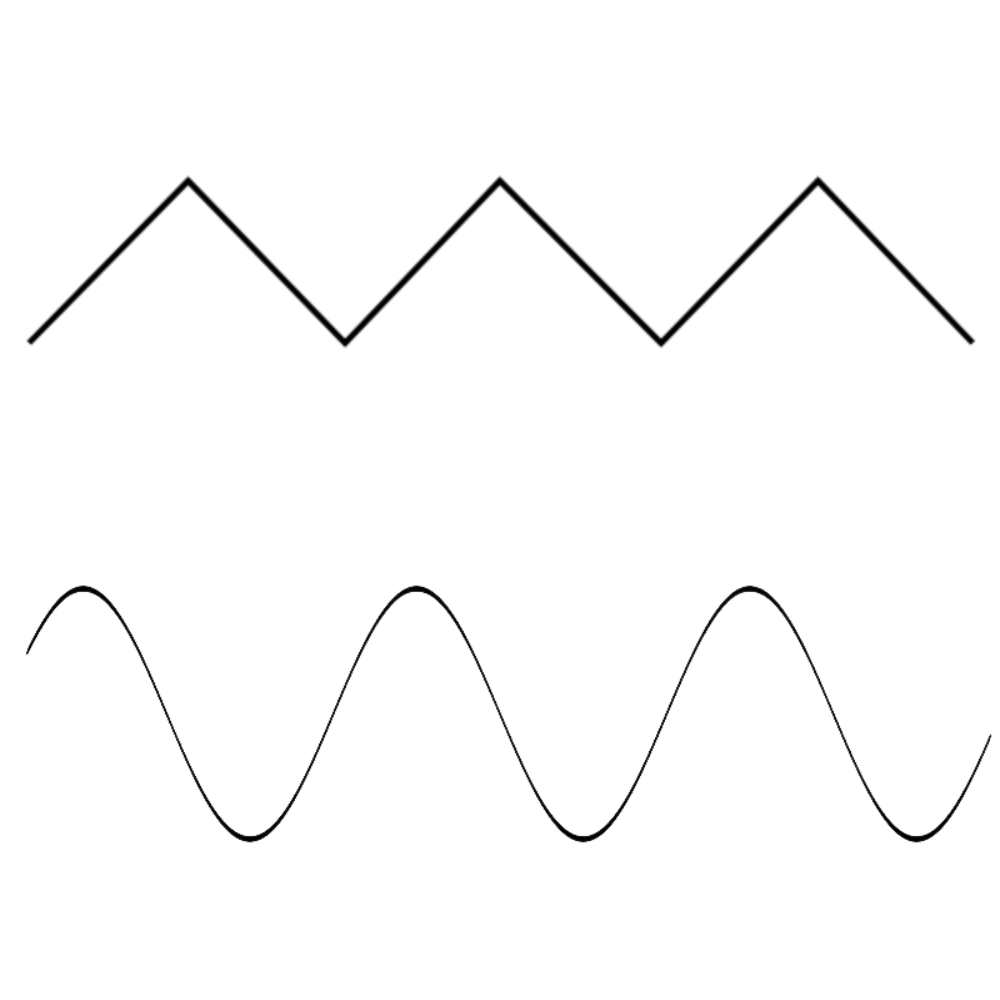

Kuva 4: Siniaalto ja kolmion muotoinen aalto

Sine-aallot ovat tunnettuja sileistä, virtaavista käyristään, jotka nousevat ja putoavat lempeässä, jatkuvassa liikkeessä.Kaltevuus tai käyrän jyrkkyys muuttuu vähitellen koko aaltomuodon ajan, mikä antaa sille pyöristetyn ulkonäön.Toisaalta kolmionmuotoiset aallot käyttäytyvät eri tavalla.Kurtumisen sijasta sujuvasti, kolmionmuotoisella aaltolla on suorat, viistot viivat, jotka nousevat ja putoavat tasaisella nopeudella.Nämä suorat viivat luovat teräviä, teräviä piikkejä, jolloin aaltomuoto näyttää kulmamaisemmalta ja vähemmän pyöristetyltä kuin siniaalto.Tapa, jolla kolmionmuotoiset aallot nousevat ja putoavat suorassa viivassa kuin käyrä, tekee niistä helppo havaita verrattuna siniaalton virtaavaan muotoon.

Kolmionmuotoiset aallot vs. neliöaalto

Kuva 5: Kolmion aallot vs. neliöaalto

Neliöaaltoja tunnistetaan helposti niiden terävällä, äkillisellä hyppyllä korkean ja matalan tason välillä, mikä luo laatikkomaisen ulkonäön.Neliöaaltossa muutos korkeimmasta pisteestä alhaisimpaan tapahtuu heti ilman asteittaista siirtymistä.Kolmiolaiset aallot kuitenkin liikkuvat korkean ja matalan tason välillä paljon sujuvammalla tavalla.Sen sijaan, että hyppäät heti tasolta toiselle, kolmion muotoinen aalto nousee ja putoaa tasaisella, vinolla nopeudella, mikä antaa sille asteittaisen kaltevuuden.Tämä tekee kolmionmuotoisesta aallosta enemmän kuin sarjasta ramppeja tai kaltevia tasoja, eikä neliöaalton teräviä reunoja.Kolmiomaisen aallon tasainen nousu ja lasku antavat sille paljon vinoisamman ja vähemmän äkillisen ulkonäön kuin neliön aallon suorat reunat.

Kolmiomaisten aaltojen käytännön sovellukset

Kuva 6: Kolmionmuotoinen aaltomuoto signaalinkäsittelyssä ja musiikkisovelluksissa

Kolmionmuotoisia aaltomuotoja käytetään yleisesti sekä teknisillä että luovilla alueilla niiden yksinkertaisen muodon ja erityisten ääniominaisuuksien vuoksi.Signaalinkäsittelyssä näitä aaltomuotoja käytetään usein laitteissa, jotka tuottavat signaaleja testausta ja kalibrointia varten.Heidän tasainen nousu ja lasku tekee heistä helpon mitata ja analysoida, minkä vuoksi he ovat parempia tällaisiin tehtäviin.Musiikissa, etenkin syntetisaattoreissa, niiden pehmeämmälle äänelle pidetään kolmionmuotoisia aaltomuotoja verrattuna neliöaaltoihin.Tämä pehmeämpi ääni tulee siitä tosiasiasta, että kolmionmuotoiset aaltomuodot sisältävät vain parittomat harmoniset (erityiset äänitaajuudet) ja nämä harmoniset haalistuvat nopeasti luomalla tasaisemman sävyn.Kolmionmuotoiset aaltomuodot ovat hyödyllisiä myös oskilloskooppitestauksessa, jossa niiden selkeät ja tasaiset siirtymät tekevät niistä helppo lukea ja luotettavia laitteiden tarkistamiseen ja säätämiseen.Nämä käytännölliset käytöt eri aloilla osoittavat, kuinka monipuoliset ja hyödylliset kolmionmuotoiset aaltomuodot ovat joko teknisissä tai luovissa olosuhteissa.

Johtopäätös

Yhteenvetona voidaan todeta, että kolmionmuotoiset aaltomuodot erottuvat niiden suoraviivaisen nousun ja laskun, tasapainoisen muodon ja ainutlaatuisen tavan yhdistämisen vuoksi.Nämä ominaisuudet tekevät niistä monipuolisia ja hyödyllisiä monilla eri alueilla.Käytetäänkö signaalinkäsittelyssä, musiikin luomisessa tai elektronisten laitteiden testaamisessa, kolmion muotoisten aaltomuotojen tasainen ja ennustettava luonne tekee niistä yleisen valinnan monissa tilanteissa.Oppimalla kuinka nämä aaltomuodot luodaan ja sovelletaan, voit paremmin arvostaa niiden roolia erilaisissa tekniikoissa ja luovissa projekteissa.

Usein kysyttyjä kysymyksiä [UKK]

1. Mikä on kolmion aallon keskiarvo?

Kolmiomaisen aallon keskiarvo on nolla, kun aalto on tasapainossa keskilinjan (vaaka -akselin) ympärillä.Näin tapahtuu, koska aaltomuodon positiiviset ja negatiiviset osat peruuttavat toisiaan yhdellä täydellä jaksolla.

2. Kuinka erotat kolmionmuotoisen aallon?

Kun erotat kolmion aallon ajan suhteen, saat neliöaalton.Kolmiomaisen aallon tasainen nousu ja lasku muuttuu neliöaalton äkillisiksi hyppyiksi korkean ja matalan tason välillä.

3. Kuinka luoda kolmion muotoinen aalto?

Voit luoda kolmionmuotoisen aallon käyttämällä yksinkertaista elektronista piiriä, nimeltään integraattori, joka sisältää yleensä operatiivisen vahvistimen (OP-AMP).Ensinnäkin aloitat neliöaaldolla, ja integraattori muuttaa sitten tämän neliöaalton kolmionmuotoiseksi aaltomuodoksi lisäämällä hitaasti ja vähentämällä lähtöjännitettä.

4. Mitkä ovat kolmio -aallon sovellukset?

Erilaisilla alueilla käytetään kolmionmuotoisia aaltoja, kuten musiikkisävyjen luominen, jotka ovat pehmeämpiä kuin muut aaltomuodot, elektronisten laitteiden testaaminen ja säätäminen, koska niiden muoto on helppo työskennellä, ja viestintäjärjestelmissä, joissa ne auttavat tietyissä modulaatiotekniikoissa.

5. Mikä on aaltomuodon kuvaus?

Aaltomuoto on kuva tai kaavio, joka näyttää kuinka signaali muuttuu ajan myötä.Se näyttää signaalin muodon, korkeuden (amplitudin), taajuuden (kuinka usein se toistuu) ja vaiheen (ajoitus), jolloin signaalin käyttäytyminen.
