IRFB7545PBF Power MOSFET: n ymmärtäminen

IRFB7545PBF on tehokas, mutta helppokäyttöinen elektroninen komponentti, joka auttaa hallitsemaan korkeajännitetasoja ja hallitsemaan tehoa tehokkaasti.Löydät sen usein laitteista, kuten akkupiirit, invertterit ja virtalähteet.Sen kyky käsitellä äkillisiä jännitemuutoksia ja suojata tehon nousuilta tekee siitä ylimmän valinnan insinööreille, jotka työskentelevät luotettavan ja pitkäaikaisen elektroniikan parissa.Tässä artikkelissa hajotetaan pääominaisuudet, yleiset käytöt ja vinkit siitä, kuinka saada paras suorituskyky tästä MOSFET: stä.Olitpa aloittelija tai ammattilainen, tämä opas auttaa sinua ymmärtämään, miksi IRFB7545PBF on niin luotettava osa nykyaikaisessa elektroniikassa.

Luettelo

Johdanto IRFB7545PBF

Se IRFB7545PBF on luotettava N-kanavainen MOSFET, joka erottuu kyvystään käsitellä suuria jännitteitä, äkillisiä jännitemuutoksia ja odottamattomia tehon nousuja.Sitä käytetään yleisesti laitteissa, kuten akkukäyttöiset piirit, invertterit, muuntimet ja siltakuviot.Tämä komponentti on rakennettu toimimaan hyvin haastavissa olosuhteissa, mikä tekee siitä luotettavan valinnan insinööreille, jotka etsivät vakaita ja tehokkaita ratkaisuja.

Yksi IRFB7545PBF: n tärkeimmistä vahvuuksista on sen kyky hallita korkeajännitetasoja, mikä auttaa estämään vaurioita ja pidentämään elektronisten järjestelmien elinikäistä.Sen vankka muotoilu vähentää piirivaurioiden riskiä, ​​etenkin kun jännitekepiikit tai äkilliset tehonvaihtelut tapahtuvat.

Tämä MOSFET on myös rakennettu käsittelemään nopeita muutoksia sähkökuormituksissa pitäen vakautta jännitteen äkillisten muutosten aikana.Nämä ominaisuudet tekevät siitä ihanteellisen sovelluksille, jotka vaativat johdonmukaista ja luotettavaa toimintaa ajan myötä, jopa stressaavissa olosuhteissa.

IRFB7545PBF on monipuolinen ja toimii hyvin monissa skenaarioissa.Se on erityisen hyödyllistä akkukäyttöisissä laitteissa, joissa energiatehokkuus on ensisijainen tavoite.Sen suunnittelu minimoi virranhäviöt, auttaen paristoja kestämään pidempään ja parantamaan kannettavien välineiden energian hallintaa.

Yhteiset vastaavat

• IRF034

• IRF044

Olla IRF1010E

Olla IRFB4110PBF

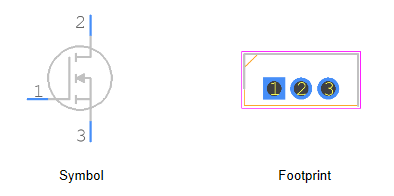

IRFB7545PBF: n symboli ja jalanjälki

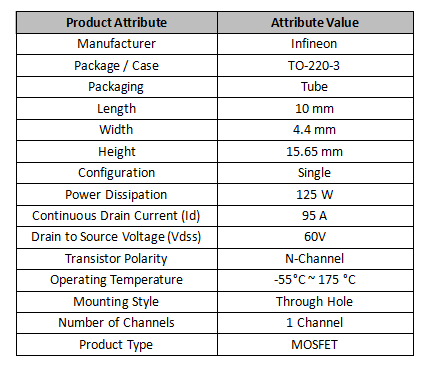

Keskeiset tekniset tiedot

IRFB7545PBF: n keskeiset piirteet

Nopea kytkentä ja luotettava suorituskyky

IRFB7545PBF tunnetaan nopeasta kytkentänopeudestaan ​​ja vakaasta suorituskyvystä erilaisissa käyttöolosuhteissa.Tämä tekee siitä hyvän valinnan sovelluksille, jotka tarvitsevat nopeaa vastausta ja tasaista suorituskykyä eri ympäristöissä.Se auttaa vähentämään laitevirheiden mahdollisuuksia varmistaen, että järjestelmä toimii luotettavasti jopa muuttuvien lämpötilojen ja sähkökuormien kohdalla, jotka ovat yleisiä teollisuusasetuksissa.

Kapasitanssi ja dioditehokkuus

IRFB7545PBF: n muotoilu varmistaa, että se toimii tehokkaasti eri taajuuksien välillä.Sen edistyneet diodiominaisuudet parantavat sitä, miten se käsittelee käänteistä virtaa, mikä tarkoittaa, että vähemmän energiaa menetetään muuntaessasi AC-DC: n ja DC-DC: n välillä.Tämä tekee siitä loistavan vaihtoehdon virtalähteille ja järjestelmille, joiden on keskityttävä energian säästämiseen.

Korkeajännitteen käsittely ja alhainen vastus

IRFB7545PBF on rakennettu käsittelemään korkeita käänteisiä jännitteitä, mikä tekee siitä täydellisen sovelluksille, joiden on hallita vahvoja jännitekuormia.Sen alhainen vastustuskyky mahdollistaa tehokkaan virran virtauksen vähentäen tehonmenetystä ja lämmön kertymistä.Tämä auttaa pitämään järjestelmän viileänä ja lisää laitteen yleistä käyttöikää, jolloin insinöörit voivat suunnitella pienempiä, tehokkaampia piirejä.

Laaja lämpötila- ja ympäristöystävällinen suunnittelu

Toiminta -alueella -55 ° C -175 ° C, IRFB7545PBF voi toimia äärimmäisissä lämpötiloissa, mikä tekee siitä monipuolisen eri ympäristöissä.Se noudattaa myös ROHS -standardeja, jotka osoittavat sen olevan suunniteltu ympäristönäkökohdista mielessä.Tämä helpottaa tuotekertomusten saamista ja yhteensopivuuden ympäristöystävällisten vaatimusten kanssa.

Nastakokoonpano ja pakkaus

Nastatoiminnot ja niiden roolit

IRFB7545PBF: llä on kolme päätappia, joilla jokaisella on erityinen rooli sen toiminnassa:

• portti

Porttitappi ohjaa MOSFET: tä säätämällä jännitettä.Tämä nasta on kuin kytkin, joka kääntää MOSFET: n päälle ja pois päältä, mikä tekee siitä välttämättömänä piireissä tehonvirtauksen ohjaamiseksi.

• Lähde

Lähdetappi on siellä, missä virta tulee MOSFET: lle piirin negatiivisesta puolelta.Sen tehtävänä on ohjata virran virtaus varmistaen, että laite toimii oikein erityyppisissä piirimalleissa.

• valua

Valupinta on silloin, kun virta poistuu piirin positiivista puolta kohti.Tämä nasta auttaa hallitsemaan virran virtausta tehokkaasti varmistaen, että kaikki pysyy kytkettynä ja toimii sujuvasti.

Pakkaus-TO-220AB-paketti

IRFB7545PBF on TO-220AB-paketti, joka tunnetaan sekä kestävästä että helppokäyttöisestä.Tämän paketin avulla laitteen asentaminen on helppoa eri asetuksiin ja auttaa lämmönhallinnassa, jolloin MOSFET voi toimia tasaisesti jopa eri olosuhteissa.TO-220AB-paketin kompakti muotoilu tekee siitä myös monipuolisen, joten se mahtuu moniin sovelluksiin, samalla kun se on luotettava ja tehokas.

Sovellukset

Invertterit ja muuntimet

MOSFET: ää käytetään laajasti inverttereissä tasavirta (suoravirta) vaihtovirtaksi (vuorotteleva virta) niiden nopean kytkentäkyvyn ja tehokkaan virranhallinnan vuoksi.Muuntimissa, jotka säätävät jännitestustasoa, MOSFET: t auttavat parantamaan tehokkuutta ja pienentämään kokoa, mikä johtaa parempaan kokonaistutkimukseen.

Akkujen hallintapiirit

Akunhallinnassa MOSFET: t hallitsevat huolellisesti latausta ja purkamista, auttaen pidentämään akun käyttöikää ja varmistamaan tasaisen suorituskyvyn.Ne ovat erityisen hyödyllisiä sähköajoneuvoissa ja kannettavissa laitteissa, joissa tarvitaan tarkkuuden hallintaa.

Resonanssit virtalähteet ja tasasuuntaajat

Resonanssissa virtalähteissä ja tasasuuntaajissa käytetään MOSFET -arvoja, koska ne käsittelevät korkeita taajuuksia hyvin, vähentäen energian menetystä ja hallitsevat lämpöä.Tämä tekee niistä ihanteellisia käytettäväksi televiestinnässä ja tietojenkäsittelyssä, missä energian säästäminen ja suorituskyvyn ylläpitäminen ovat avainasemassa.

Virtakytkimet ja siltakokoonpanot

Nopealla kytkentänopeudellaan ja alhaisella vastuskyvyllä MOSFET: t toimivat hyvin virtakytkiminä.Niitä käytetään myös koko silta- ja puolisiltaan malleissa moottorien hallitsemiseksi ja vakaiden jännitteiden ylläpitämiseksi.

Moottorin ohjaussovellukset

MOSFETS mahdollistaa moottorin nopeuden ja vääntömomentin tarkan hallinnan, mikä tekee niistä hyödyllisiä monissa sovelluksissa teollisuuskoneista päivittäisiin välineisiin.Sähköajoneuvomoottoreissa niillä on suuri rooli energiatehokkuuden ja suorituskyvyn parantamisessa.

Nousevat tekniikat

Uudet edistykset, kuten piikarbidi (sic) ja galliumnitridi (GAN) MOSFETS, tarjoavat entistä paremman tehokkuuden ja pienemmän energian käytön.Nämä innovaatiot tasoittavat tietä tehokkaammalle voimaelektroniikalle tulevaisuudessa.

Kuinka käyttää IRFB7545PBF tehokkaasti

Aloita valitsemalla asianmukainen jännitealue IRFB7545PBF: lle, yleensä noin 60 V.Oikean jännitteen valitseminen auttaa varmistamaan, että MOSFET toimii tehokkaasti ja pysyy turvallisissa rajoissa, pidentäen lopulta käyttöikänsä.

Seuraavaksi suunnittele ohjainpiiri, joka tukee MOSFET: n suorituskykyä.Muista sisällyttää jännitteen, virran ja lämpötilan suojatoimenpiteet ja keskity kytkentähäviöiden vähentämiseen luotettavuuden parantamiseksi.Hyvin suunniteltu piiri lisää vakautta ja auttaa estämään odottamattomia vikoja.

Sisällytä suojaustoimenpiteet ylijännitteen, ylikuormituksen ja ylikuumenemisen vartioimiseksi.Nämä ominaisuudet auttavat ylläpitämään tasaista suorituskykyä ja suojaamaan laitetta eri olosuhteissa varmistaen pitkäaikaisen luotettavuuden.

Kiinnitä huomiota piirilevyasettelyyn optimaalisen sähköisen suorituskyvyn ja mekaanisen vakauden saavuttamiseksi.Tehokas jäähdytys on myös ratkaisevan tärkeää - käytä menetelmiä, kuten jäähdytyselementtejä ja lämpörajapintamateriaaleja käyttölämpötilan pitämiseksi tarkissa.Oikea jäähdytys estää ylikuumenemisen ja auttaa laitetta ylläpitämään suorituskykyään, mikä johtaa pidempään elinaikaan ja parempaan kokonaistehokkuuteen.

Strategiat lämmön tehokkaaseen hallintaan

Jäähdytysjärjestelmien parantaminen

Jotta jäähdytysjärjestelmät toimivat tehokkaasti, muista tarkistaa ja puhdistaa jäähdytyselementit säännöllisesti.Tämä yksinkertainen huolto ja hyvä tuuletus auttaa hallitsemaan lämpötilaa tehokkaasti.Ylimääräisten jäähdytyselementtien lisääminen alueille, jotka tarvitsevat enemmän jäähdytystä, voi edelleen parantaa suorituskykyä, mikä helpottaa lämmön hallintaa.

Oikeiden komponenttien valitseminen ja käyttäminen

MOSFET: ien valitseminen, joka pystyy käsittelemään korkeampia virtauksia ja pienemmillä käyttötaajuuksilla, voi vähentää lämmön kertymistä.Jäähdyttimien asentaminen oikein auttaa myös levittämään lämpöä tasaisemmin luomalla luotettavamman järjestelmän, joka pystyy käsittelemään korkeampia lämpötiloja ilman ongelmia.

Suunnittelu paremman lämmön virtauksen saavuttamiseksi

Hallituksen asettelujen ja johdotusten huolellinen suunnittelu voi auttaa jakamaan lämpöä tasaisemmin, mikä estää tiettyjä osia ylikuumenemisen.Hyvin harkittu piirilevyn suunnittelu voi parantaa yleistä suorituskykyä ja pidentää järjestelmän elinkaarta pitämällä lämpötilat tasapainossa.

Käytännön vinkkejä parempaan lämmönhallintaan

Kaikkien komponenttien kiinnittäminen voi estää odottamattomia lämpöongelmia.Tarkkailemalla, kuinka järjestelmä käsittelee lämpöä ajan myötä, voit tehdä säätöjä tarpeen mukaan kaiken pitämiseksi sujuvasti.Näihin yksityiskohtiin kiinnitettävä huomiota auttaa sinua pääsemään mahdollisista ongelmista ja hallitsemaan lämpöä tehokkaammin pitkällä tähtäimellä.

Usein kysyttyjä kysymyksiä [UKK]

1. Mikä on IRFB7545PBF?

IRFB7545PBF on voimakkaan kytkentäsovelluksiin suunniteltu teho MOSFET, mikä tekee siitä luotettavan valinnan suuritehoisille piireille, jotka vaativat tehokasta suorituskykyä.

2. Mikä on IRFB7545PBF: n pakettityyppi?

IRFB7545PBF on tyypillisesti TO-220AB-paketti, joka on suosittu reiän muodossa, joka tunnetaan luotettavuudestaan ​​ja helppokäyttöisyydestään.

3. Mikä on IRFB7545PBF: n käyttölämpötila -alue?

IRFB7545PBF toimii tehokkaasti lämpötila -alueella -55 ° C -175 ° C, varmistaen stabiilin suorituskyvyn useissa lämpöolosuhteissa.

4. Mitkä ovat IRFB7545PBF: n tyypilliset sovellukset?

IRFB7545PBF: tä käytetään yleisesti virtalähteissä, moottorin ohjausjärjestelmissä ja DC-DC-muuntimissa.Sen joustavuus tekee siitä vaihtoehdon monille suuritehoisille kytkentätehtäville.

5. Onko IRFB7545PBF sopii korkeataajuiseen kytkemiseen?

Vaikka IRFB7545PBF toimii hyvin tehokkaissa kytkentäskenaarioissa, se ei ehkä ole ihanteellinen erittäin korkeataajuisille sovelluksille.Sen soveltuvuus riippuu tekijöistä, kuten portin kapasitanssi ja muista sähköisistä ominaisuuksista, joten on tärkeää harkita projektisi erityisvaatimuksia ennen tämän MOSFET: n valitsemista.
