AT89S52-24PU Microcontroller: Ominaisuudet ja miten se toimii?

Tässä artikkelissa tutkimme AT89S52-24PU: n arkkitehtuuria, PIN-kokoonpanoa ja erityisiä toimintoja tutkimalla, kuinka nämä elementit yhdistävät luodakseen mikrokontrollerin, joka on erinomainen monissa sovelluksissa.Tutkimme korvausvaihtoehtoja ja vaihtoehtoja varmistaen, että saat kattavan käsityksen AT89S52-24PU: n paikasta mikrokontrolleriratkaisujen laajemmassa maisemassa.

Luettelo

Mikä on AT89S52-24PU?

Se AT89S52-24PU on monipuolinen 8-bittinen mikrokontrolleri, jota vietetään tehokkuutensa ja kyvynsä toimia alhaisella jännitteellä.Sen mukana tulee 8 kt System-ohjelmoitavaa flash-muistia.Osana 80C51-sarjaa se yksinkertaistaa uudelleenohjelmointia sen siru-salaman, järjestelmän ohjelmoinnin (ISP) ja perinteisten ohjelmoijien kautta.Staattinen logiikan suunnittelu mahdollistaa kellotaajuuden säätöjen arvoon 0 Hz, mikä parantaa joustavuutta kahdella virransäästötilan avulla.

Käyttämättömässä tilassa, kun CPU pysähtyy, oheistoiminnot jatkuvat saumattomasti.Virta-alas-tilassa RAM-tiedot säilyvät ja kaikki toiminnot pysäyttävät, kunnes keskeytys tai laitteiston nollaus laukaistaan.

Korvaaminen ja vaihtoehdot

Olla AT89S52-24pc

Olla STC89C52

Olla AT89S51

Olla AT89C52

Olla AT89S52-24pi

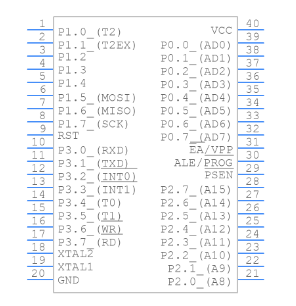

AT89S52-24PU-nastakokoonpano

AT89S52-24PU-mikrokontrollerissa on monipuolinen järjestely, jossa on 40 nasta, jokainen on suunniteltu tiettyihin tehtäviin.Tämä asennus auttaa tutkimaan innovatiivisia sovelluksia sulautettujen järjestelmien sisällä.

Mikrokontrollerin sujuvan toiminnan kannalta luotettava virtalähde on tärkeä.Nastat 40 (VCC) ja 20 (GND) käsittelevät voimaa ja maatuotteita, muodostaen sen suorituskyvyn kallioperän.Käytännössä kondensaattorien irrottamisen sisällyttäminen voi auttaa vähentämään virtalähteen melua.

Portti 0 (nastat 32-39): Koska sekä data että alemman asteen osoiteväylä muistin ja I/O-tehtävien aikana, tämä portti vaatii vetovastuksen, kun se asetetaan tuloksi.

Portti 1 (nastat 1-8): Ensisijaisesti I/O-tehtävissä tämä portti kohdistuu eri oheislaitteiden kanssa lisäämällä mikrokontrollerin sopeutumiskykyä.

Portti 2 (nastat 21-28): Palveleminen sekä korkeamman asteen osoiteväylänä että yleisenä I/O-porttina, portti 2 tarvitaan muistin laajenemiseen sisäisten rajojen ulkopuolella.

Portti 3 (nastat 10-17): tunnetaan monitoiminnastaan, Port 3 käsittelee sarjaviestinnän (RXD, TXD), keskeytykset (int0, int1) ja ajastimen hallinta (T0, T1), rikastuttavat edistyneiden prosessointiominaisuudet.

Palauta (nasta 9): Tämä nasta käynnistää mikrokontrollerin korkealla pulssilla, nollaamalla kaikki rekisterit ja asettamalla ohjelman laskurin nollaan.Pulssin taajuus ja kesto on tarpeen huolellista ohjausta luotettavan toiminnan varmistamiseksi.

Oskillaattorin nastat (XTAL1, Xtal2 - nastat 18, 19): Kellonmuodostumaan olennainen, nämä nastat vaikuttavat ajoitus- ja suoritusnopeuteen.Sopivan kideoskillaattorin taajuuden valitseminen muotoilee suorituskyvyn näkökohtia, kuten virrankäyttö ja prosessointinopeus.

AT89S52-24PU-tekniset tiedot

Tuoteominaisuus	Attribuuttiarvo
Valmistaja	Mikrosiru
Paketti / kotelo	PDIP-40
Pakkaus	Putki
Pituus	52,58 mm
Leveys	13,97 mm
Korkeus	4,83 mm
Toimitusjännite	4 V ~ 5,5 V
Käyttölämpötila	-40 ° C ~ 85 ° C
Ohjelman muistin koko	8 kb
Tietojen koon koko	256 b
I/OS: n lukumäärä	32 I/O
Rajapintatyyppi	Uart
Kellon enimmäistaajuus	24 MHz
Asennustyyli	Reiän läpi
Tuotetyyppi	8 -bittiset mikrokontrollerit - MCU

AT89S52-24PU-ominaisuudet

8-bittinen prosessorin ja ohjelmointidynamiikka

AT89S52-24PU-mikrokontrollerissa on dynaaminen 8-bittinen prosessori.Sen nopeat ohjelmointiominaisuudet parantavat toiminnan tehokkuutta erilaisissa sovelluksissa, heijastaen ihmisen toiveita nopeutta ja optimointia varten.

I/O -joustavuus ja salama muisti

Varustettuna 32 ohjelmoitavilla I/O -linjoilla, se tarjoaa runsaasti joustavuutta saumattomaan rajapintaan eri laitteiden kanssa.Flash-muisti tukee online-ohjelmointia, mikä mahdollistaa helpommat päivitykset ja muutokset, samoin kuin sopeutuminen jatkuvasti muuttuviin tarpeisiin korvaamatta laitteistoa.

Jännite- ja ohjesarja

Käyttöjännitteet välillä 4,0 V - 5,5 V sopivat laajaan valikoimaan elektronisia ympäristöjä.Mikrokontrolleri kohdistuu hyvin arvostettuun MCS-51-käskyjoukkoon, jota juhlitaan sen tehokkuuden ja luotettavuuden suhteen sulautetuissa järjestelmissä.

Taajuus, teho ja tehokkuus

Täysin staattisten operaatioiden tukeminen 0-33 MHz sallii räätälöidä virrankulutuksen ja suorituskyvyn erityistarpeisiin, etenkin voimaherkissä skenaarioissa, jotka koskevat huolta resurssien hallinnasta.

Keskeyttää, muisti ja ajastimet

8 keskeytyslähteellä mikrokontrolleri käsittelee taitavasti monimutkaisia ​​sovelluksia.Se sisältää 256 tavua on siru-RAM-muistia ja kolme 16-bittistä ajastusta/laskuria, jotka varmistavat tarkan ajoituksen ja hallinnan, jotka ovat hyviä tarkkuutta ja luotettavuutta tarvitseville sovelluksille.

Energian optimointi ja käytännöllinen suunnittelu

Unimuotojen sisällyttäminen optimoi akkukäyttöisten laitteiden energiankulutuksen edistäen pidennetyn akun käyttöikää, mikä on nyökkäys kestävän kehityksen taipumukseen.

Monipuolisuus

Tasapainotusominaisuuksien suunnittelu- ja järjestelmärajoitukset, AT89S52-24PU: n sopeutumiskyky laajentaa vetoomustaan ​​koulutus-, teollisuus- ja kulutuselektroniikassa.Mikrokontrolleri on esimerkki harkittuista, jotka palvelevat tehokkaasti erilaisia ​​vaatimuksia.

AT89S52-24PU: n käyttö ja vaikutus

AT89S52-24PU-mikrokontrolleria hyödynnetään laajasti lukuisilla kenttillä, mukaan lukien sulautettuja ohjausjärjestelmiä, älylaitteita ja automaatiotekniikoita.Siinä on joustava kellotaajuus ja online -ohjelmointi, joka yksinkertaistaa sekä päivityksiä että ylläpitoa.Sillä on rooli elektronisissa ajastimissa, autoelektroniikassa ja tiedonkeruujärjestelmissä.Sulautetut järjestelmän ohjaimet, elektroninen näytönohjaus ja viestintärajapinnat hyötyvät sen toiminnoista.Se on tärkeä tekijä erilaisissa automaatiolaitteissa.

Integroiduilla ajastimilla aseistettu AT89S52-24PU tarjoaa tarkan ajoituksen sovelluksille, kuten elektroniset ajastimet ja autojen ECU.Tämä tarkkuus on samanlainen kuin kuinka tämä huolellisesti säätää järjestelmiä huipun suorituskyvyn saavuttamiseksi, tunnustaen tehokkuuden ja luotettavuuden ajoituksen arvon.Sekä koti- että teollisuusmaisemissa mikrokontrolleria käytetään anturitietojen keräämisessä ja analysoinnissa sulautettujen järjestelmien hallintaan.Nämä peilit käyttävät palautetta hienosäätöjärjestelmiin, parantamalla turvallisuutta ja optimoimalla energiankulutusta.Mikrokontrollerin kyky hallita näyttöjä ja mahdollistaa sarjaviestinnän helpottaa sujuvia rajapintoja.Se järjestää tehokkaasti robotti- ja kokoonpanolinjaoperaatioita, kuten synkronoi tehdaskoneet huippuluokan tuottavuuden ja tarkkuuden saavuttamiseksi.

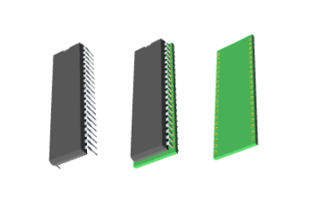

3D-malli AT89S52-24PU: sta

AT89S52-24PU-mikrokontrolleri kiinnittää huomion sulautetuissa järjestelmissä sen monipuolisen 8-bittisen prosessorin ominaisuuksien suhteen.Se on niitti lukuisissa elektroniikkaprojekteissa sen luotettavuuden ja suoraviivaisen ohjelmoitavuuden vuoksi.

3D-mallien hyödyntäminen komponentteihin, kuten AT89S52-24PU, mahdollistaa visualisoinnin prototyyppien määrän.Tämä prosessi auttaa minimoimaan kuluja ja välttämään mahdollisia kokoonpanovirheitä.Tarkalla visualisoinnilla voit syventää syvästi heidän kuvioidensa yksityiskohtia parantamalla tarkkuutta ja hienosäätöä.3D -mallit nostavat tarkkuutta piirilevyn suunnittelussa, avaruuden ja resurssien käytön optimoinnissa.Näiden mallien tutkiminen voi johtaa tuotannon läpimenon parannuksiin.Kun nämä oivallukset on integroitu työnkulkuihin, ne ovat parhaita iteratiiviseen suunnitteluun.

AT89S52-24PU on varustettu 8 kb: n flash-muistia ja 256 tavua RAM-muistia, tarjoaa vankan tuen erilaisissa ohjelmointisovelluksissa.Sen monipuolisuus palvelee laajaa valikoimaa käyttötarkoituksia, etenkin automaatio- ja ohjausjärjestelmissä, joissa tehokkuutta vaalia.Moderni elektroniikka hyötyy innokkaasta energianhallinnasta.Tämä mikrokontrollerin pieni virrankulutus tekee siitä suosikki akkukäyttöisille sovelluksille.

AT89S52 -mikrokontrollerin toimintaprosessi

Alustus- ja nollausmekanismi

Kun AT89S52 vastaanottaa virtaa, se läpäisee sarjan alustusvaiheita valmistellakseen sujuvaa ohjelman suorittamista.Se alkaa asettamalla RST -nasta korkealle mikrokontrollerin nollaamiseksi.Vakaa nollausprosessi tarvitaan tunnetun tilan aloittamiseen ja odottamattoman käyttäytymisen välttämiseen, jotka saattavat häiritä operaatioita.

Järjestelmäkellon kokoonpano

Järjestelmäkello on konfiguroitu käyttämällä kideyn kytkettynä sisäisellä oskillaattorilla, joka stabiloi kellotaajuuden ja varmistaa ajoituksen tarkkuuden.Kiinnitä huolellista huomiota Kristallioskillaattorin eritelmien yhdenmukaistamiseen heidän sovelluksensa tarpeisiin, pyrkimykset optimaaliseen suorituskykyyn.

Ohjelman suorittaminen ja muistin hallinta

Ohjelman suorittaminen alkaa latauskoodilla ja ohjelman laskurin käyttämisellä muistin käsittelyjen käsittelyyn.Siru-RAM-muistilla ja ulkoisilla muistirajapinnalla on merkitys tietojen tallennuksen hallinnassa.Keskity tasapainottamaan sirun ja ulkoisen muistin käytön suuremman tehokkuuden ja nopeuden saavuttamiseksi.

Datan syöttö ja ulostulon käsittely

Mikrokontrolleri hallitsee asiantuntevasti tietojen tuloja ja lähtöjä eri rajapintojen välillä helpottaen vuorovaikutusta ulkoisten ympäristöjen kanssa.Portit on suunniteltu tukemaan lukuisia tulo-/lähtötoimintoja.Sovellusten onnistuneesti integrointi vaatii harkittuja käyttöliittymäsuunnittelua, varmistamalla luotettavan tiedonkäsittelyn ja reagointikyvyn.

Ulkoinen ympäristövuorovaikutus

AT89S52 mahdollistaa tehokkaan yhteydenpidon ulkoisten oheislaitteiden kanssa sopeutumalla ympäristömuutoksiin.Tämä joustavuus sopii sovelluksiin teollisuusautomaatiosta kulutuselektroniikkaan.Katso usein eteenpäin ottaen huomioon tulevat integraatiopotentiaalit ja skaalautuvuus suunnittelussa.AT89S52-mikrokontrolleri esittelee joustavuutta ja tarkkuutta erilaisissa operatiivisissa tilanteissa, riippuen perustana perustavanlaatuisen asennuksen kohdistamiseen sekä laitteistoihin että sovelluskohtaisiin vaatimuksiin.

Tietotarvikkeet PDF

AT89S52-24PU Datalustat:

AT89S52.pdf

Usein kysyttyjä kysymyksiä [UKK]

1. Mitä etuja AT89S52 tarjoaa?

AT89S52, joka valjastaa Microchipin innovatiivista haihduttamatonta muistia, integroituu sujuvasti yleiseen 80C51 -ohjejoukkoon.Sen sisäänrakennettu Flash-muisti mahdollistaa vaivatonta järjestelmän sisäisiä päivityksiä, jotka palvelevat iteratiivisen kehityksen ja dynaamisten tuotteiden säätöjen kehittyviä tarpeita.Tämä tekee siitä tärkeän työkalun perinteen ja modernin toiminnallisuuden tasapainottamiseksi.

2. Kuinka AT89S52 -mikrokontrolleri on karakterisoitu?

Tämä mikrokontrolleri harmonisoi pienen tehon käytön korkealla hyötysuhteella, joka ylpeilee 8K tavua flash-muistia, joka perustuu Atmelin huippuluokan haihduttamattomaan tekniikkaan.Tämä harmoninen sekoitus tekee sen sopivan useisiin sovelluksiin, joissa tehokkuus ja luotettavuus resonoivat syvästi käyttäjän odotusten kanssa.

3. Mikä on AT89S52 -mikrokontrollerin PIN -luku?

Mikrokontrolleriin sisältyy 40 nastasarja, ja se sisältää 32 GPIO-nastat, useita ajastimia, useita keskeytyksiä, sarjaportti ja siru-oskillaattori tukipiireillä.Tällainen joustava PIN -arkkitehtuuri mahtuu monipuolisiin suunnittelupolkuihin, jotka houkuttelevat hankkeita, jotka vaativat tukevia rajapintaratkaisuja.

4. Mitä rooleja AT89S52 -mikrokontrollerin sitoutuminen?

Tämä mikrokontrolleri on mukautuva, ja se valvoo digitaalisten ohjaussovellusten spektriä.Sen toimintatavat, käyttö, tyhjäkäynti ja virtaus, palvelevat tehokkaasti energian käytön optimoinnissa.Tästä on hyötyä akkujen riippuvissa laitteissa, joissa akun pitkäikäisyyden pidentäminen kohdistuu virranhallintatavoitteisiin.

5. Mikä erottaa AT89C52 -mikrokontrollerin?

8051 -kokoonpanoon kuuluva AT89C52 tarjoaa 8 kt ohjelmoitavaa flash -muistia ja 256 tavua RAM -muistia.Sillä on huomattavaa joustavuutta, joka kestää jopa 1000 kirjoitus-/poistosykliä, mikä parantaa sen soveltuvuutta tiukkoihin sovelluksiin.Sen kestävyys on houkutteleva pitkäaikaisissa skenaarioissa, joissa vahva suorituskyky on merkitys.
