TIP142 TRANSISTOR: PINOUT, VIIKKAA JA

Tässä artikkelissa tutkitaan TIP142, Power Darlington -transistori, joka on tunnettu tehokkuudestaan ​​ja poikkeuksellisista nykyisistä hyötyominaisuuksista.Tämä laite on suunniteltu nerokkaasti sijoittamaan kaksi transistoria yhdeksi pakkaukselle, ja tämä laite yksinkertaistaa kokoonpanoprosessia parantaen nykyistä käsittelyä, mikä tekee siitä ensisijaisen valinnan virrankehittämissovelluksiin.Yhdistämällä toiminnallisuus ja luotettavuus, TIP142 erottuu edullisesta ratkaisusta, jonka tavoitteena on vähentää komponenttien määrää optimoimalla suorituskykyä.

Luettelo

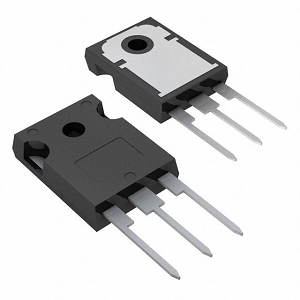

Mikä on TIP142?

Se TIP142 Transistori on rakennettu edistyneellä tekniikalla ja siinä on ainutlaatuinen muotoilu, joka parantaa sen suorituskykyä.Se käyttää niin kutsuttua "perussaari" -rakennetta ja Darlington -kokoonpanoa, jotka toimivat yhdessä vahvan vahvistuksen tarjoamiseksi ja pitämään virranhäviö alhaisena.Kehittyneen suunnittelun ansiosta TIP142 on vakaa ja luotettava, joten se on loistava valinta tehtäviin, jotka tarvitsevat johdonmukaista suorituskykyä eri ympäristöissä."Perusaari" -asettelu auttaa luomaan sujuvamman sähkövirtauksen vähentämällä häiriöitä ja energiajätteitä.Ajan myötä tämä muotoilu on osoittautunut pidentävän komponentin elinaikaa ja tehokkuutta eri käyttötarkoituksissa.Darlington -kokoonpanossa yhdistyvät kaksi transistoria yhdessä paketissa, mikä mahdollistaa suuremman virran ulostulon ja parantaa tehokkuutta.Tämä asennus yksinkertaistaa piirisuunnittelua vähentämällä osien lukumäärää, mikä johtaa usein vähemmän vikoihin ja säästää tilaa suunnittelussa.Korkeilla vahvistuskyvyillään TIP142 voi lisätä virtaa hyvin pienellä panoksella, mikä tekee siitä hyödyllisen niille, jotka haluavat tehokkaita piirejä.TIP142: n matala kylläisyysjännite auttaa sitä vähentämään tehonmenetystä, mikä on tärkeää energiatehokkaissa sovelluksissa.Tämä vastaa hyvin kasvavan keskittymisen kestävyyteen, koska tehokas virrankäyttö on nyt teknologian suunnittelun keskeinen tavoite.

TIP142 -nastakokoonpano

TIP142 -symboli, jalanjälki ja CAD -malli

TIP142: n ominaisuudet

Olla Jännite: Pystyy käsittelemään jopa 100 V keräilijän ja emitterin välillä ja 5 V: n välillä emitterin ja pohjan välillä.Tämä tekee siitä luotettavan korkeajännitesovelluksissa.

Olla Nykyinen: Tukee jopa 10A: ta, mikä on hyödyllistä korkeavirtapiireillä, kuten tehovahvistimilla ja moottorin ohjauksella.

Olla Virran hajoaminen: Voi hajottaa 125 W voimaa, joten se tarvitsee asianmukaisen jäähdytyksen (kuten jäähdytyselementti) ylikuumenemisen välttämiseksi.

Olla Lämpötila -alue: Toimii lämpötiloissa -65 ° C - +150 ° C, joten se sopii ankariin ympäristöihin.

Olla Suunnittelu ja monistus: Tulee TO-247-pakettiin helppoa asennusta varten, ja sillä on suuri virran voitto (1000), joka vahvistaa signaaleja tehokkaasti.

TIP142: n sovellukset

Signaalinkäsittely

Signaalinkäsittelyssä järjestelmät vaativat usein komponentteja, jotka ovat taipuvia hoitamaan vaihtelevia jännitteitä ja virtauksia.TIP142 on täällä erinomainen, ja se on rooli vahvistimissa ja signaalimodulaatiolaitteissa, joissa tehokas prosessointi on esityksen taidetta.

Virranhallinta

Virranhallintajärjestelmät ovat alueita, joilla TIP142 loistaa tehokkuutensa tehonmuunnoksessa ja säätelyssä.Tämä transistori ei vain takaa vakaata suorituskykyä;Se toimii virransyöttöyksiköiden huoltajana.Käsityöjärjestelmät, jotka vaativat tasaista voiman virtauksia monissa ja jatkuvasti muuttuvissa olosuhteissa.

Kannettavat laitteet

Älypuhelimet, tabletit ja muut kannettavat laitteet saavat Tip142: n energianhallintaominaisuuksien palkkiot.Tämä komponentti auttaa pidentämään akun käyttöikää ja parantamaan laitteiden pitkäikäisyyttä.Toiset välittävät tällaisista edistyksistä kompaktin vallanhallinnan rajojen työntämiseksi, ja ne kattavat sekä miniatyrisointivetoisen innovaation haasteet että jännitykset.

Kulutuselektroniikka

TIP142 armahtaa kulutuselektroniikkaa televisioista kodinkoneisiin.Sen kestävyys myötävaikuttaa komponenttien vikaantumisasteen vähentämiseen, ottaen huomioon suorituskyvyn ja kustannustehokkuuden harmonian.

Teollisuuskoneet

Teollisuuskoneiden suhteen joustavuus on avainasemassa, koska nämä komponentit kohtaavat haastavia ympäristöjä ja vaativat syklit.TIP142 on moottorin ohjauspiirien ja tehonsäädännön valinta.Se tarjoaa tietoa koneiden tehokkuuden parantamisesta ja seisokkien minimoimisesta kestämällä teollisuusvaatimusten jauhamisen.

Vastaa TIP142 -transistorille

• 2SD1197

Olla 2SD2390

• 2SD2390-O

• 2SD2390-P

• 2SD2390-Y

Olla BDV65B

• BDV65BG

Olla BDV67B

Olla BDV67C

Olla Bdv67d

Olla Vinkki142g

Testipiiri TIP142

Yksinkertaisen testipiirin rakentaminen kuorman vaihtamiseksi TIP142 NPN -transistorilla on hyvä tapa aloittaa piiri.Tämän testiasetuksen koottamiseksi tarvitset TIP142 -transistorin, vastuksen, joka vastaa odotettua virta- ja tehotasoa, virtalähdettä ja työkaluja, kuten oskilloskooppi ja yleismittari.Aloita huolellisesti seuraamalla piirikaaviota kaiken kokoamiseksi.Lisää sitten vähitellen kuormaa nähdäksesi kuinka transistori reagoi simuloimalla olosuhteita.Tämä lähestymistapa auttaa sinua löytämään piirin rajat ja havaitsemaan kaikki ongelmat, jotka saattavat aiheuttaa sen epäonnistumisen.Testauksen jälkeen tarkista tulokset, keskittyen esimerkiksi virran vahvistukseen, kylläisyysjännitteeseen ja lämpöä.Tämä auttaa sinua näkemään malleja, jotka voivat vaikuttaa piirin suunnittelun.

TIP142/TIP147 -vahvistin

Tehovahvistin tarjoaa voimakkaan suorituskyvyn, ja se tuottaa 100 wattia jatkuvaa tehoa 8 ohmin ja 150 watin nopeudella 4 ohmilla.Se voi ajaa 12-tuumaiset kaiuttimet, jotka sopivat keskialueen, keskimmäiseen ja subwoofer-ääniin.Vahvistin käyttää TIP142- ja TIP147 -transistoreita erityisessä NPN/PNP Darlington -asennuksessa tehon lisäämiseksi.Puskuri- ja kuljettajaosastossa se käyttää BC556AP PNP -transistoria ja TIP41 NPN -transistoria.Parhaiden tulosten saavuttamiseksi on ehdotettu pariksi TIP41 -transistori jäähdytyselementti ja lämpökytkin.

TIP142 TEKNISET TIEDOT

Tyyppi	Parametri
Tehtaan läpimenoaika	8 viikkoa
Asennustyyppi	Reiän läpi
Nastat	3
Transistorielementtimateriaali	Pii
Elementtien lukumäärä	1
Käyttölämpötila	150 ° C TJ
JESD-609-koodi	E3
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
Irtisanominen	Reiän läpi
Terminaalipinta	Tina (SN)
Enimmäisvoiman hajoaminen	125W
Perusosanumero	TIP142
Vastakkaisuus	Npn
Virran hajoaminen	125W
Transistorityyppi	NPN - Darlington
Asentaa	Reiän läpi
Paketti / kotelo	TO-247-3
Paino	6.500007G
Keräilijän ja emitterin jakautuminen	100 V
hfe min	500
Pakkaus	Putki
Osien tila	Aktiivinen
Päätteiden lukumäärä	3
ECCN -koodi	Ear99
Jännite - nimellis tasavirta	100 V
Nykyinen luokitus	10a
Nastaluku	3
Elementin kokoonpano	Yksittäinen
Transistorisovellus	Vaihtaminen
Keräilijän emitterijännite (VCEO)	100 V
Max Collector Virta	10a
Nykyinen - keräilijän raja (max)	2MA
Keräilijän kantajännite (VCBO)	100 V
Vcesat-max	3 V
Pituus	15,75 mm
Saavuttaa SVHC: n	Ei svhc
ROHS -tila	ROHS3 -yhteensopiva
DC Nykyinen voitto (HFE) (min) @ IC, VCE	1000 @ 5A 4V
VCE -kylläisyys (max) @ ib, ic	3v @ 40Ma, 10a
Emitterin pohjajännite (VEBO)	5V
Korkeus	20,15 mm
Leveys	5,15 mm
Säteilykovettuminen	Ei
Lyijyvapaa	Lyijyvapaa

Paketti TIP142: lle

TIP142 Valmistajan tiedot

STMICROESCONICS on puolijohdepallon johtava luku, joka tunnetaan kehittyvän huippuluokan mikroelektroniikkaratkaisuja.Yritys tarjoaa edistynyttä tekniikkaa merkittävien valmistusominaisuuksien rinnalla, ja se tarjoaa laajan joukon uraauurtavia tuotteita.Sen teknologinen parannus ja ylivoimainen tekniikka ajaa puolijohteiden etenemistä, jotka ovat syvästi upotettuja nykyajan elektroniikkaan.Tämän yrityksen kyky on ilmeinen monimutkaisten puolijohteiden ratkaisujen kehittämisessä lukuisiin elektronisiin käyttötarkoituksiin.STMICROELCTIICS laajentaa huomattavia investointeja tutkimukseen ja kehitykseen jatkuvasti mikroelektroniikan rajoja ja antaa asiakkaille mahdollisuuden optimoida tehokkuutta, nopeutta ja suorituskykyä eri aloilla.Edistyneiden materiaalien ja metodologioiden tyylikäs seos ilmenee päivittäisissä laitteissa, hienovaraisesti, mutta parantaa tyytyväisyyttä.Stmicroelectronicsin valmistuksen kestävyys johtuu huippuluokan valmistustekniikoilla varustetusta maailmanlaajuisesta palveluverkosta.Tämä asennus mahdollistaa skaalautuvuuden, sopeutumiskyvyn ja vankkumattomuuden, varmistaa yhdenmukaisuuden ja korkeat standardit tuotelinjojen yli.

Tietotarvikkeet PDF

TIP142 Tietotapaukset:

TIP142, TIP147.PDF

TIP140-142, TIP145-147.pdf

Mult dev ad ad Material -ilmoitus 8/huhtikuu/2019.pdf

IPG-PWR/14/8674 02/SEP/2014.PDF
