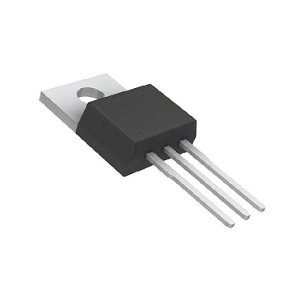

BD243 NPN Power Transistorin hallitseminen virransovelluksiin

BD243 -transistori on näkyvä NPN -voiman transistori, joka on tunnettu voimakkaasta suorituskyvystään erilaisissa elektronisissa sovelluksissa.Se erottuu kyvystään käsitellä huomattavaa jännitettä ja virran tasoa, mikä tekee siitä ihanteellisen tehonsyöttötehtäviin.Tämä artikkeli pohtii BD243 -sarjan monimutkaisia ​​yksityiskohtia, tutkimalla sen teknisiä sovelluksia, käytännön sovelluksia ja miten se on esimerkki pyrkimyksien integroinnista etenevään tekniikkaan.

Luettelo

Yleiskatsaus BD243 -sarjan transistoreihin

Se BD243 Sarja, jossa on malleja BD243A- BD243Bja BD243C, Kehittyy monipuolisen joukon NPN-voiman transistoreita, jotka sijaitsevat TO-220-paketissa.Suunnittelulla, joka tasapainottaa voimaa ja toiminnallisuutta, nämä komponentit palvelevat tärkeitä rooleja sekä kytkentä- että monistussovelluksissa.Heidän kykynsä hallita keräilijävirtaa jopa 6A: iin korostaa tehokkaasti niiden sovellettavuutta monissa teollisuusympäristöissä.BD243 tukee jännitteitä jopa 45 V: iin, BD243A sallii jopa 60 V: n, BD243B käsittelee jopa 80 V ja BD243C voi ylläpitää jopa 100 V: n korkeita jännitteitä.Tämä jännitevaihtoehtojen alue antaa sinulle joustavuuden valita tarkka malli, joka vastaa piirin vaatimuksia, tasapainottaa suorituskykyä ja luotettavuutta tarkkuuden tarpeen tyydyttämiseksi.

Tutkitaan voimansiirtoja

Power Transistorit suorittavat roolit kytkiminä tai vahvistimina.Nämä puolijohdelaitteet, joissa on ominainen kolme terminaalia, käsittelevät taitavasti keräinvirtoja yli 1a.Niitä on NPN- ja PNP -variaatioissa, joista jokainen tarjoaa ainutlaatuisen teho- ja nopeusvaatimukset, jotka on räätälöity erilaisiin sovellustarpeisiin.NPN- ja PNP -transistorien tutkiminen paljastaa selkeät edut, jotka vastaavat nopeuden tai voiman erityistarpeita eri tilanteissa.NPN-transistorit ovat yleensä parempia nopeiden sovellusten suhteen niiden ylemmän elektronien liikkuvuuden vuoksi, kun taas PNP-transistorit sopivat paremmin suuritehoisiin skenaarioihin, jotka kykenevät käsittelemään suurempia virrankuormia.

Voiman transistoreita sovellettaessa vaaditaan lämmönhallinnan ja tehon tehokkuuden huolellinen huomioon.Tehokas lämmön hajoaminen, joka saavutetaan hyvin suunniteltujen jäähdytyselementtien ja jäähdytysstrategioiden avulla, auttaa ylläpitämään sekä laitteen pitkäikäisyyttä että suorituskykyä, etenkin teollisuusasetuksissa, joissa riittämätön lämmönhallinta voi johtaa toiminnan häiriöihin.Puolijohdemateriaalin valinta on avain, koska se vaikuttaa transistorin toiminnallisuuteen, ja tekijät, kuten jännitteen luokitukset ja kytkentätaajuudet, voivat optimoida suorituskyvyn eri sovellusten välillä.

BD243 -nastakokoonpano

Ei	Osien nimi	Kuvaus
1	Pohja	Pohja säätelee transistoria.Pieni virta Pohja ja emitteri antavat suuremman virran virtauksen keräilijän välillä ja emitteri, samanlainen kuin pieni kytkin voi hallita suurta konetta.
2	Keräilijä	Keräilijä muodostaa yhteyden päävirtalähteeseen ja auttaa Päästä eroon lämmöstä, kuten jäähdytyselementti tietokoneen sirulla.Tämä pitää Transistori vakaa ja tehokas.
3	Säteilijä	Päästö on lähtö.Se vapauttaa maksun loppuun piiri, samanlainen kuin venttiili, jonka nesteen virtaus on vain tarvittaessa Pidä järjestelmä tasapainossa.

BD243 -symboli ja jalanjälki

BD243: n ominaisuudet

Koostumus ja rakenteellinen arkkitehtuuri

BD243 on muotoiltu keskittymällä piimateriaaliin, hyödyntäen NPN -bipolaarista liitäntätransistorin asennusta.Tämä muotoilu auttaa hallitsemaan voiman hajoamista, tekijää, joka vetoaa huomattavasti ympäristöissä, jotka priorisoivat tehokkuutta ja pitkäikäisyyttä.Transistorin muoto ja aine antavat sille luontaisen tukevuuden.

Tehon ja jännitteen tekniset tiedot

Ainutlaatuisesti BD243 voi hajottaa jopa 65 W: iin, mikä sopii siihen sovelluksiin, joissa virranvaatimukset ovat intensiivisiä.Transistorin kollektori-emäjännitepiikki 55 V: n kohdalla keräilijän emitteriraja 45 V.Tällaiset eritelmät todistavat sen kestävyyden, erityisen arvokkaat erilaisissa elektronisissa järjestelmissä, jotka ennakoivat monipuolisia kuormitusvaatimuksia.Tämä malli harkitsee harkiten skenaarioita, joissa on yhteisiä jännitteiden vaihtelua.

Nykyisen virtauksen kapasiteetti

Emitter-emäjännitteen enintään 5 V: lla tämä transistori tukee kollektorin virran kapasiteettia, joka saavuttaa 6A: n.Tällaiset ominaisuudet arvostetaan sovelluksissa, jotka edellyttävät huomattavaa virtaa, kuten moottorin ohjaus- tai virtalähdejärjestelmiä.Herkkä tasapainotusvirran tasapainotus lämmönhallinnassa paljastaa olevansa olennainen osa laitteen pitkäikäisyyden että luotettavuuden edistämisessä.

Lämpöolosuhteiden hallinta

BD243 korostaa 150 ° C: n liitoskämpötilan alaisuudessa tarkoitettujen jäähdytystoimenpiteiden, kuten jäähdytyselementtien, olemusta lämpöhäiriöiden ylittämiseksi.Havainnot viittaavat siihen, että lämpötilojen ylläpitäminen hyvin tämän kynnyksen alla ei vain suojata toimintoja, vaan pidentää huomattavasti laitteen toiminta -elämää.

Taajuusvaste ja vahvistusominaisuudet

Siirtymätaajuudella 3 MHz, BD243 osoittaa kytkentäroolien pätevyyden, mikä on odotettu näkökohta huippuluokan elektronisessa suunnittelussa.Vähimmäislähetysvirran siirtosuhde korostaa sen roolia monistussovelluksissa, mikä vakuuttaa sen kyvystä ylläpitää signaalin puhtautta ja monistumisen konsistenssia.

Pakkaus ja käytännölliset oivallukset

TO220 -pakkaukseen koteloitu BD243 hyötyy suuremmasta pinta -alasta johtuvan lämmön hajoamisen paranemisesta, samalla kun se yksinkertaistaa asennusta.Tätä järjestelyä suositaan malleissa, jotka kamppailevat avaruusrajoitteiden ja lämpösäätötarpeiden kanssa.Teollisuus korostaa usein paketin valinnan vaikutuksia suunnittelusyklin aikana, mikä vaikuttaa laitteen suorituskykyyn ja integroinnin yksinkertaisuuteen.

BD243 Tekniset eritelmät

BD243: n tekniset yksityiskohdat, ominaisuudet ja parametrit sekä komponentit, joilla on samanlaiset eritelmät kuin Semiconductor BD243TU.

Tyyppi	Parametri
Paketti / kotelo	TO-220-3
Toimittajan laitepaketti	TO-220-3
Pakkaus	Putki
Osien tila	Vanhentunut
Perusosanumero	BD243
Transistorityyppi	Npn
Nykyinen - keräilijän raja (max)	700µA
Jännite - Keräilijän emitterin erittely (Max)	45 V
Asennustyyppi	Reiän läpi
Nykyinen - keräilijä (IC) (Max)	6a
Käyttölämpötila	150 ° C TJ
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
Power - Max	65W
DC Nykyinen voitto (HFE) (min) @ IC, VCE	15 @ 3a, 4v
VCE -kylläisyys (max) @ ib, ic	1,5 V @ 1a, 6a

BD243: n hyödyntämisen edut

Superior Nykyinen voitto ja kaistanleveystasapaino

BD243 -transistorit erottuvat niiden merkittävän nykyisen voiton ja kaistanleveyden tasapainon vuoksi, jotka palvelevat monenlaisia ​​monistustarpeita.Tehokkuuden ja suorituskyvyn kestävyyden tavoitteena olevissa piireissä tämä tasapaino auttaa parantamaan signaalin selkeyttä ja johdonmukaista operatiivista laatua pitkinä ajanjaksoina.Yleinen sovellus on äänenvahvistimissa, joissa audio -uskollisuus on etusijalla.Tasapainon ylläpitäminen näiden tekijöiden välillä johtaa minimaaliseen äänen vääristymiseen ja tarjoaa puhtauden äänen lisääntymisessä.

Ympäristöystävällinen profiili

BD243: n nimeäminen sekä lyijytöntä että ROHS: ksi yhteensopiva korostaa sen tilaa ympäristöystävällisenä puolijohteena.Tiukkojen kansainvälisten ekologisten standardien noudattamisen vuoksi nämä piirteet edistävät tietoista lähestymistapaa elektroniikan valmistukseen.Tällaisten komponenttien käyttäminen voi erityisesti vähentää ekologista jalanjälkeä tapaamalla nykyaikaisten vaatimustenmukaisuusvaltuudet ja edistävät yritysten sosiaalisen vastuun pyrkimyksiä.Se voi nostaa yrityksen imagoa ympäristöystävällisten sidosryhmien keskuudessa.

Operatiivinen taito ja pidennetty käyttöikä

BD243 on erinomainen johtuen alhaisen kohinan tuotannon ja lisääntyneen tehokkuuden yhdistelmästä, mikä johtaa sekä erinomaiseen suorituskykyyn että vähentyneeseen virrankulutukseen, lopulta pidentäen laitteiden käyttöikää.Matala melu on erityisen hyvä viestintätekniikassa, jossa tarkkuutta ja selkeyttä ei voi vaarantua.Voit luottaa jatkuvaan, luotettavaan suorituskykyyn vaativissa olosuhteissa, joissa muut komponentit voivat horjua.

Pitkäaikainen kestävyys vankan tekniikan avulla

BD243: n muotoilu on luonnostaan ​​vankka, edistäen pitkää operatiivista käyttöikää ja vähentämällä siten vaihtamisen ja ylläpidon taajuutta, mikä voi minimoida seisokkeja.Tämä kestävyys on hyödyllinen olosuhteissa, jotka vaativat tinkimätöntä luotettavuutta, kuten teollisuuslaitteissa tai kriittisissä viestintäinfrastruktuureissa.Ajan myötä BD243: n kiinteä rakenne varmistaa järjestelmän vakauden, vaikka se lähestyy toimintakynnyksiä.

BD243: n sovellukset ja vaikutukset

Rooli akkujen hallintajärjestelmien (BM) parantamisessa

BD243 ylittää akunhallintajärjestelmien peruspaketin perussuojan.Sen taitavat nykyiset hallintamestarit pidensivät akun käyttöikää ja huipputehokkuus, välttämättömyys sähköajoneuvoissa ja uusiutuvan energian varastointi.Kun kestävä teollisuus on nousussa, näiden komponenttien roolien leikkaaminen tarjoaa arvokkaita oivalluksia.

Moottorin kuljettajien tarkkuus

BD243: n komento korkeilla virroilla hienostuneella tarkkuudella tekee siitä korvaamattoman moottorin ohjaimen piirissä.Tämä piirre pätee valmistus- ja robotti -alueisiin, joissa terävä tarkkuus ja voimakas tehokkuus ovat voimakkaasti painotettuja.BD243: n kestävyys varmistaa johdonmukaisen laitteen suorituskyvyn huolimatta vaihtelevista toimintaolosuhteista, vähentäen järjestelmän viat ja ala -aika.

Edistykset akkulaturissa

Kasvava riippuvuus elektronisista laitteista laajentaa hienostuneiden latausratkaisujen tarvetta.BD243: lla on merkitystä nykyaikaisissa voimahovittimissa, edistäen kiihdytettyjä ja turvallisia latausjaksoja.

Teollisuuskuorman vaihtamisen hallinta

Teollisuusympäristöissä BD243: ta käytetään laajasti 6A: n kytkentäkuormien hallintaan.Sen panos piirinsuojaukseen ja kuormanhallintaan lisää toimintaturvallisuutta ja tehokkuutta, mikä heijastaa suuntausta kohti suurempaa automaatiota teollisuuden työnkulkuissa.Tämä kohta korostaa tarkoituksellisen komponenttivalinnan merkitystä kustannustehokkaiden ja luotettavien järjestelmien kehittämisessä.

Huippuosaaminen suuritehoisissa äänijärjestelmissä

Äänijärjestelmätekniikka riippuu usein BD243: n kaltaisten elementtien laadusta ja luotettavuudesta.Suuritehoiset äänenvahvistimet riippuvat tästä transistorista toimittaakseen tinkimätöntä korkeaa uskollista ääntä.

BD243: n ekvivalentit

BD537, 2N5497, 2N6121, 2N6123, 2N6288, 2n6289, 2N6290, 2n6291, 2N6292, 2n6293, 2SC1107, 2SC1109, 2SD476- 2SD1412, BD291, BD293, BD295, RCA1C10, RCA1C14, 2SC1108, 2SC1110.

NPN- ja PNP -transistorien etsintä

NPN: n ja PNP -transistorien välisen eron tunteminen on tärkeää elektroniikkaan pääsemiseksi.Näitä osia käytetään monissa piireissä, jotka toimivat vahvistimina tai kytkiminä, ja ne auttavat varmistamaan, että laite toimii sujuvasti ja luotettavasti.Yleimetri on hyödyllinen työkalu transistorien tarkistamiseen.Laittamalla positiivisen lyijyn emäkselle (b) ja emitterille (e) negatiivinen lyijy, voit selvittää paitsi transistorin tyypin, myös jos se toimii oikein.NPN -transistoreille sinun pitäisi nähdä jännitteen pudotus välillä 0,45 V - 0,9 V testin aikana.Tämä alue osoittaa, että transistori on hyvässä kunnossa.Transistorien testaaminen tällä tavalla auttaa sinua ymmärtämään, kuinka terve transistori on.Kun testaat PNP -transistoria, saat yleensä "OL" (yli rajan) lukemisen, joka osoittaa, että virta virtaa vastakkaiseen suuntaan verrattuna NPN -transistoreihin.Näiden tulosten lukeminen on hyödyllistä vianetsinnässä ja korjauksissa.Näiden testausmenetelmien käyttäminen voi auttaa tunnistamaan yleiset ongelmat äänenvahvistimissa ja tehoelektroniikassa.

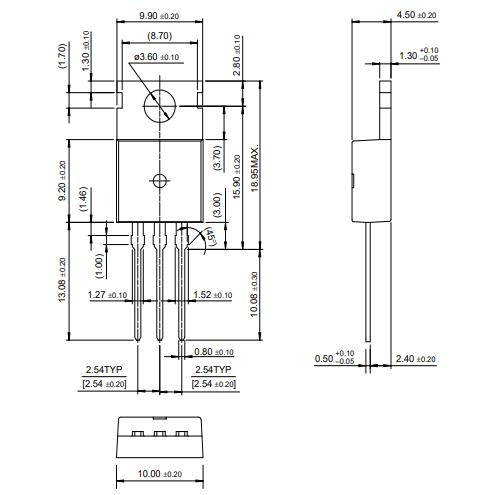

Paketti BD243: lle

BD243 Valmistajatiedot

Onsemi, aiemmin nimellä puolijohde, on arvostettu amerikkalainen palveluntarjoaja, joka on erikoistunut puolijohteisiin moniin sovelluksiin.Yrityksen vahvaa mainetta vahvistaa sen monipuolinen portfolio, joka sisältää virranhallinta- ja signaalinhallintalaitteet.Sillä on vaikutusvaltainen rooli globaaleilla elektroniikkamarkkinoilla tarjoamalla useita sektoreita, mukaan lukien auto- ja teollisuus, samalla kun se edustaa teknistä kehitystä innovatiivisilla ratkaisuillaan.Onsemin strateginen rooli puolijohdemarkkinoilla osoittaa kykynsä pysyä nopeasti muuttuvien teknologisten maisemien kanssa.Yhtiön omistautuminen tehokkuuden, luotettavuuden ja suorituskyvyn optimoimiseen on ansainnut sille suotuisan maineen monilla aloilla.Onsemi on erittäin kiinnostunut kestävyydestä, mikä heijastaa globaalia liikettä kohti ympäristötietoisia käytäntöjä.Tämä omistautuminen käy ilmi energiatehokkaiden tuotteiden luomisessa, joilla pyritään minimoimaan ekologiset vaikutukset.Kun yritys näyttää eteenpäin, sen horjumattoman sitoutumisen sekä innovaatioihin että kestävyyteen odotetaan edistyvän vihreän teknologian aloilla, resonoivan globaalien ympäristötavoitteiden kanssa ja kehittyvien markkinoiden tarpeita.

Tietotarvikkeet PDF

BD243A Datalustat:

TO220B03 PKG Piirustus.pdf

BD243/A/B/C.PDF

onsemi rohs.pdf

Lyijykehyksen mitat 29/marraskuu/2007.pdf

BD243B Datarstateetit:

TO220B03 PKG Piirustus.pdf

BD243/A/B/C.PDF
