PC817 Optocopper: toiminnallisuus ja nykyaikaiset sovellukset

Opticopecers, kuten PC817, ovat peruskomponentteja, jotka mahdollistavat sähköisen eristyksen eri piirileikkausten välillä säilyttäen samalla saumattoman viestintä.Hyödyntämällä sisäistä LED- ja fototransistoria PC817 muuntaa sähköiset signaalit valoksi ja takaisin varmistaen, että tulo- ja lähtöpiirit pysyvät eristettyinä.Tämä eristäminen on enimmäkseen arvokasta arkaluontoisten komponenttien suojaamiseksi suurilta jännitteiltä ja sähkömelulta, mikä tekee PC817: stä monipuolisen ratkaisun sovelluksiin, jotka vaihtelevat teollisuusautomaatiosta kotitalouselektroniikkaan.

Luettelo

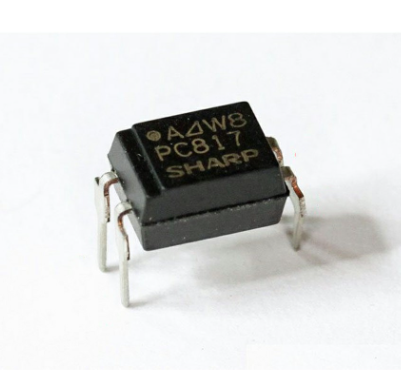

Mikä tarkalleen on PC817 -opticopler?

Se PC817 Optocopper on herkkä, mutta vankka laite, joka on suunniteltu tarjoamaan sähköinen eristys kahden erillisen piirin välillä.Tämä erottelu saavutetaan nerokkaalla sisäisellä mekanismilla, joka sisältää sekä infrapuna -LED: n että fototransistorin.Nämä komponentit sijaitsevat kätevästi kompaktissa neli-napaissa integroidussa piirissä (IC).Kun syöttöjännite levitetään, infrapuna -LED antaa valoa, jonka fototransistori havaitsee myöhemmin lähtöpäässä.Kun kyky hallita enimmäislähtövirtaa 50 mA ja 30 V syöttöjännite, PC817 todistaa olevansa erittäin monipuolinen, etenkin ympäristöissä, joita vaivaa huomattava sähkömelu tai äärimmäiset lämpötilat.

PC817: n, kuten PC817: n, Opticoculers löytää paikkansa lukuisissa nykyaikaisissa elektronisissa sovelluksissa, mukaan lukien virtalähteen säätely, moottorin ohjaus ja tietoliikennetrajapinnat.Niiden päätehtävä on suojata järjestelmiä, jotka saavat signaalin korkeista jännitteistä, säilyttäen siten operatiivisen turvallisuuden ja eheyden.PC817 erottuu huomattavan sähkömelulla, kuten teollisuusautomaatiojärjestelmät tai autoelektroniikka, ylläpitämällä signaalin puhtautta ja vähentämällä häiriöitä.Suosit nämä optiikot tällaisissa skenaarioissa, koska niiden taito on signaalin uskollisuuden säilyttämisessä mahdollisten häiriöiden keskellä.Tämä menetelmä eliminoi suoran sähköisen liitännäisen vaaran korkean ja matalan jännitteen osien välillä suojaamalla siten herkkiä komponentteja.

PC817 on suunniteltu osoittamaan johdonmukainen luotettavuus sekä paisuttavissa ulkoasennuksissa että haastavissa sisäympäristöissä.Sen sisäiset elementit on rakennettu kestämään tällaisia ​​ankaria olosuhteita pitäen samalla operatiivista vakautta.Nämä ominaisuudet asettavat PC817: n ihanteellisena valintana ilmailu-, sotilas- ja ulkokäyttöön tarkoitettuihin sovelluksiin, joissa kestävyys ja kestävyys ovat vakavia.

PC817 OptoCopper -toimenpide

PC817 -opticopler on infrapuna LEDin ja fototransistorin integrointi yhdessä paketissa.Kun syöttöjännite levitetään, infrapuna LED antaa valonsäteen, joka ylittää raon valaisemaan vastakkaisella puolella olevan fototransistorin.Vastauksena valolle tämä fototransistori tuottaa virran, joka sitten toimii tulona piirin muille osille.Voit usein löytää lohtua tietäen, että tämä suoraviivainen mekanismi varmistaa saumattoman signaalin lähetyksen.

Signaalin eristäminen

Yksi PC817: n merkittävä ominaisuus on sen rooli sähkösignaalien siirtämisessä kahden piirin välillä, joiden on pysyttävä eristettynä.Tästä eristyksestä tulee erittäin arvokas skenaarioissa, joissa korkeajännitetasojen hallinta on välttämätöntä määrittämättä suoraa linkkiä.Pitämällä tulo- ja lähtöpiirit erillään, OptoCoppeler estää mahdolliset jännitteenvaihtelut tai piikit ylittämästä ja mahdollisesti vahingoittamasta herkkiä lähtöpuolella.Moottorin hallinta-, virtalähteiden ja automaatiojärjestelmien kenttiä tätä periaatetta käytetään usein sekä turvallisuuden että luotettavuuden saavuttamiseksi.

Levitys moottorin ohjaimissa

Moottorin ohjausjärjestelmissä PC817 Optocupler toimii linkkina.Se hallinnoi moottoreita ohjaavien piirien kytkentätoimenpiteitä varmistaen, että ohjaussignaalit pysyvät sähköisesti eristyneinä suuritehoisista osista.Tämä käytäntö on välttämätöntä sähkömelun pitämisessä säätösignaalien mutaamisesta, mikä vahvistaa järjestelmän vakautta.

Käyttö virtalähteissä

PC817 -opticuplers on näkyviä virtalähdepiirissä, etenkin palaute- ja ohjaussilmukoissa.Kytkettyjen moodin virtalähteissä (SMPS) OptoCoppeler välittää lähtötilan takaisin keskusohjaimeen, ylläpitäen siten laitteen turvallisuutta ja eheyttä.Kokemus on osoittanut, että tällaista eristämistä käytetään sekä suojaamiseen että laitteen pitkäikäisyyteen.

Automaatiojärjestelmien toteutus

Automaatiojärjestelmät hyötyvät valtavasti PC817: n kyvystä siirtää signaaleja eristettyjen rajojen yli.Tämä toiminto on avain ohjelmoitavissa logiikkaohjaimissa (PLC) ja erilaisissa teollisuusautomaatioasetuksissa, joissa anturien ja toimilaitteiden on oltava vuorovaikutuksessa ilman keskinäisiä häiriöitä.Voit säännöllisesti käyttää optokoiden suojaamiseen herkän ohjauspiirin suojaamiseen korostaen eristyksen arvoa monimutkaisissa järjestelmissä.

PC817 Pitkäaikainen käyttö piirissä

PC817-opto-opittajan pitkän aikavälin toiminnallisuuden turvaamiseksi piirissä on haluta hallita ahkerasti IR-LED-virtaa ja käyttölämpötilaa.Näiden näkökohtien harkittu huomio voi pidentää laitteen elinaikaa ja luotettavuutta huomattavasti.

IR -LED -virran ylläpitäminen alle 50 mA vaaditaan.Käytä virran rajoittavaa vastusta tämän saavuttamiseksi.Tarkka vastusarvo tulisi laskea Ohmin laki (v = IR) ottaen huomioon syöttöjännite ja haluttu virta.Oikea laskelma estää liiallisen virran virtauksen, varmistaen, että IR -LED säilyttää optimaalisen toiminnallisuutensa pitkillä kestoilla.Voit usein huomata, että IR-LED: n käyttäminen alle 50 mA: n virtauksilla noin 20-30 mA voi pidentää komponentin elinkaarta merkittävästi vaikuttamatta suorituskykyyn.Tämä säätö esittelee turvapuskurin, joka vastaa piiriolosuhteiden vaihtelua ja valmistuseroja.

PC817: n luotettava toiminta riippuu merkittävästi optimaalisen lämpötila -alueen ylläpidosta.Se toimii tehokkaasti välillä -30 ° C -100 ° C.Näiden rajojen ylittäminen voi aiheuttaa lämpöjännitystä aiheuttaen potentiaalisen laitteen vian.Käytännöllisissä skenaarioissa ympäristön lämpötilojen pitäminen hyvin tällä alueella varmistaa optokoulutuksen vakauden ja luotettavuuden.Esimerkiksi jäähdytyselementtien tai jäähdytysmekanismien integrointi korkean lämpötilan olosuhteissa auttaa hallitsemaan ylimääräistä lämpöä ja säilyttää PC817: n eheyden estäen ennenaikaisen kulumisen.Säännöllisten valvontakäytäntöjen käyttäminen ja epäonnistumis-safien toteuttaminen lämpötilan vaihteluissa ovat osoittaneet positiivisia tuloksia eri sovelluksissa.Lämpötila -antureita ja ohjausjärjestelmiä käyttämällä käyttöolosuhteet voidaan säätää dynaamisesti suositellun alueen ylläpitämiseksi, mikä lieventää lämpötilan äärimmäisyyksiin liittyviä riskejä.

PC817 Optocupler -sovellukset

PC817 Optocupler löytää paikkansa lukemattomista sovelluksista, joista kukin hyödyntää sen ainutlaatuisen kykynsä tarjota sähköinen eristys ja lieventää häiriöitä.

Virtalähteiden vaihtaminen

PC817 -opticoplers on perusvirtalähteiden vaihtamisessa, joissa ne eristävät ohjauspiirit korkean jännitteen tasosta.Tämä käytäntö lisää luotettavuutta ja turvallisuutta tehon muuntamisen aikana.Voit luottaa optoihin, jotta voidaan lieventää jännitepiikkien, edistää näiden virtalähdeyksiköiden kestävyyttä ja kestävyyttä.

Eristetty signaalin lähetys

Teollisuusasetuksissa sähkömelu on jatkuva haaste signaalin lähettämiselle.PC817 -opticopper -eristävät ja suojaavat herkät ohjauspiirit tästä kohinasta pitäen signaalin selkeyttä.Laaja testaus varmistaa, että laiteviestintä pysyy häiriöttöminä, jopa kaikkein haitallisimmissa olosuhteissa.

Moottorin hallinta

Moottorit tuottavat korkeajännitteisiä transienttejä, jotka uhkaavat ohjauselektroniikkaa.PC817 OptoCopperer tarjoaa puskurin, eristäen nämä piirit sellaisista haitallisista vaikutuksista.Käytännön sovellukset paljastavat, että tämä eristäminen vähentää merkittävästi järjestelmän viat, optimoimalla motorisen tehokkuuden ja luotettavuuden.

Mikrokontrollerirajapinnat

Mikrokontrollerien rajaaminen ulkoisilla laitteilla vaatii voimakasta eristystä jänniteerojen vaurioiden estämiseksi.PC817 -opticopler on erinomainen tässä roolissa.Kehittäjät hyödyntävät tätä ominaisuutta parantaakseen mikrokontrollerijärjestelmien pitkäikäisyyttä ja toiminnallisuutta keskittyen sujuvaan integraatioon ja tehokkaaseen vianhallintaan.

Äänilaite

Äänisovelluksille tarvitaan koskemattomia, häiriöttömiä signaaleja tarvitaan korkean äänen laadun saavuttamiseksi.PC817 -opticopler auttaa eristämällä äänilaitteiden eri osat vähentämällä meluhäiriöitä.Voit usein käyttää näitä optikokoelmia ylläpitääkseen äänen uskollisuutta, etenkin meluilla täytetyissä ympäristöissä.

Lääkinnälliset laitteet

Lääkinnällisissä laitteissa, enimmäkseen potilaan seurantaa, turvallisuutta ja luotettavuutta varten.PC817 -opticoppeler varmistaa turvallisen ja eristetyn signaalinsiirron estäen potilaille sähköiset vaarat.Voit testata näitä järjestelmiä tiukasti tiukkojen turvallisuusstandardien täyttämiseksi luotettaessa optio -ohjeisiin näiden vaatimusten ylittämiseksi.

Tietoliikenne

Tietojen eheyden ylläpitäminen viestintäjärjestelmissä sisältää sähköhäiriöiden ja jännitteen poikkeavuuksien hallinnan.PC817 Optocopperer eristää viestintäpiirit, turvata näitä kysymyksiä vastaan.Televiestintäasiantuntijat toteuttavat nämä eristimet parantamaan verkon kestävyyttä ja suorituskykyä.

Akkujen hallintajärjestelmät

Uusiutuvan energian nousu korostaa tehokkaiden akkujen hallintajärjestelmien tarvetta.Näissä järjestelmissä PC817 Optococupler -suoja on elektronisia säätimiä haitallisista jännitteen noususta ja sähkömelusta.Uusiutuva energia sisältää nämä optiikot akkujärjestelmien turvallisuuden ja tehokkuuden parantamiseksi, mikä auttaa energiavarojen kestävää hallintaa.

PC817 IC Optocupler -piirikaavio

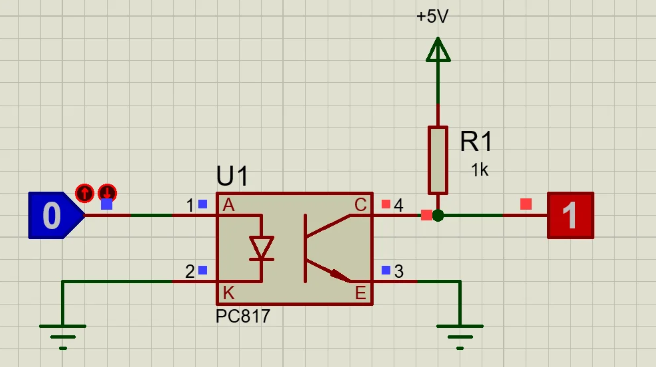

Alkuperäisissä asetuksissa, joissa on PC817 IC Optocupler, LED -virtalähde saa 9 V: n akkua, jota moderoi 10K -vastus ja jota ohjataan kytkimen kautta.Kun IR -LED on aktivoitu, se stimuloi fototransistoria OptoCopplerin sisällä, aloittamalla kytkentämekanismin kytkettyille laitteille, kuten releille tai muille elektronisille komponenteille.Opticuppers on tärkeä rooli piirin eri osien erottamisessa.Tämä erottelu suojaa herkkiä osia korkeajännitteistä transienteistä ja melusta.Voit usein korostaa sopivien komponenttien valinnan tärkeyttä piirin kestävyyden ja optimaalisen toiminnan varmistamiseksi.Esimerkiksi vastuksen käyttäminen, jolla on korkeammat toleranssitasot, voi hallita nykyisiä vaihteluita tarjoamalla parempaa suojaa LEDille mahdollisilta haitoilta.

PC817: n sisäinen toiminta sisältää sähköisten signaalien muuntamisen valoon, joka sitten ylittää eristysesteen ja muuttuu takaisin sähköisiksi signaaleiksi.Tämä menetelmä helpottaa signaalin lähetystä ilman suoraa sähköyhteyttä ja tukee myös nopean kytkentänopeutta.Teollisuuskoneiden kontekstit hyötyvät pääasiassa optocopler -piireistä.Ne eristävät tehokkaasti pienjännitehalistojen matalajännitteiset ohjauspiirit edistäen turvallisia ja vakaita toimintoja.Lisäksi vetovastuksen lisääminen fototransistoriin auttaa ylläpitämään tasaisia ​​lähtötasoja vaihtelevien olosuhteiden keskellä.

Todellisissa sovelluksissa on vakava infrapuna -LED: n suojaaminen nykyisistä nousuista.Huolellisesti lasketun virran rajoittavan vastuksen lisääminen eteenpäin ja halutun virran perusteella voi lieventää tällaisia ​​riskejä.Voit usein integroida ylimääräisiä komponentteja, kuten kondensaattoreita melun suodattamiseen tai zener -diodeihin jännitesäätelyä varten piirin suorituskyvyn parantamiseksi.Lämpöhallinta on myös keskeinen näkökohta.Ylimääräinen lämpö voi heikentää optiopisteen ja siihen liittyviä komponentteja ajan myötä.Jäähdytyselementtien hyödyntäminen tai asianmukaisen ilmanvaihdon varmistaminen voi lievittää näitä lämpöongelmia, mikä johtaa parannettuun piirin luotettavuuteen.

PC817 OptoCopper -ominaisuudet

PC817 OptoCopperes esittelee erilaisia ​​ominaisuuksia, jotka parantavat sen hyödyllisyyttä erilaisissa elektronisissa sovelluksissa.

OllaOptinen eristäminen: PC817 käyttää LED -yhdistettyä fototransistorin kanssa signaalinsiirron mahdollistamiseksi ilman fyysistä kosketusta, vähentäen merkittävästi sähkökohinaa ja lieventäen jännitteen nousun riskiä.

OllaKompakti: Sen pienet mitat tekevät PC817: stä pääasiassa hyvin tiheälle piirilevylle sopivan, vastaamaan nykyaikaisten, avaruustehokkaiden elektronisten mallien vaatimuksia.

OllaAlhainen virrankulutus: Suunnittelemalla toimivan vähimmäisellä teholla, PC817 on ihanteellinen käytettäväksi akkukäyttöisissä laitteissa, joissa energian säilyttäminen on ensisijainen tavoite.

OllaKorkea eristysjännite: Pystyy tukemaan suurta eristysjännitettä, PC817 on erinomainen korkeajänniteympäristöissä varmistaen turvallisuuden ja vankan suorituskyvyn.

OllaLaaja lämpötila -alue: PC817 toimii luotettavasti laajan lämpötilan välillä kulutuselektroniikasta teollisuussovelluksiin osoittaen sen monipuolisuuden.

OllaNopea vasteaika: PC817: n kyky käsitellä signaaleja tekee nopeasti korvaamattomasta sovelluksissa, joissa nopea tiedonsiirto on välttämätöntä.

OllaMonipuolisuus: Sen sopeutumiskyky kytkentä-, eristämis- ja tasonsiirtoon mahdollistaa PC817: n käytön lukuisissa elektronisissa järjestelmissä, mikä heijastaa sen monitoimintaa.

OllaLuotettavuus: PC817 on osoittautunut luotettavaksi pitkäaikaista käyttöä elektronisissa piireissä.

OllaLaaja sovellusspektri: PC817 löytää hyödyntämisen laajalla teollisuudenaloilla automaatiojärjestelmistä kulutuselektroniikkaan korostaen sen kykyä vastata monipuolisiin teknisiin vaatimuksiin.

OllaKustannustehokas: Tarjoaa budjettiystävällisen vaihtoehdon kalliimmille muuntajille ja eristimille, PC817 tarjoaa käytännön ratkaisun uhraamatta laatua tai suorituskykyä.

Johtopäätös

PC817 Optocupler tarjoaa käytännöllisen ratkaisun sähköisen eristyksen ylläpitämiseksi samalla kun varmistaa luotettava signaalin lähetys.Sen kyky suojata piirejä korkeajännittisistä riskeistä ja meluhäiriöistä tekee siitä välttämättömän monenlaisissa sovelluksissa.Vaikka se ei välttämättä sovellu nopean tiedonsiirtoon, sen monipuolisuus, kestävyys ja kustannustehokkuus mahdollistavat sen parantamaan erilaisten elektronisten järjestelmien turvallisuutta ja tehokkuutta.
