LM833DT -operatiivisen vahvistimen tutkiminen

LM833DT -operatiivinen vahvistin erottuu pakottavana ratkaisuna yhdistämällä kohtuuhintaisuus edistyneeseen teknologiseen suorituskykyyn.Bipolaarinen tekniikkaa hyödyntäen tämä kaksoisopimus parantaa äänen selkeyttä tuottamalla tarkan signaalin monistuksen vähäisellä vääristymällä.Sen alhaiset meluominaisuudet sekä sen vankka vahvistuskaistanleveys ja surma-arvo tekevät siitä valinnan niille, jotka etsivät korkeaa uskollista ääntä rikkomatta pankkia.Sovellusten avulla esivahvistuksesta monimutkaiseen äänenkäsittelyyn LM833DT varmistaa koskemattoman äänenlaadun, mikä tekee siitä tarvittavan sekä elektroniikan että äänijärjestelmän.

Luettelo

Nastakokoonpano

LM833DT CAD -mallianalyysi

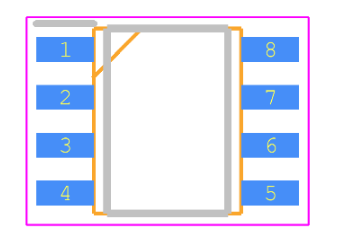

Jalanjäljen etsintä

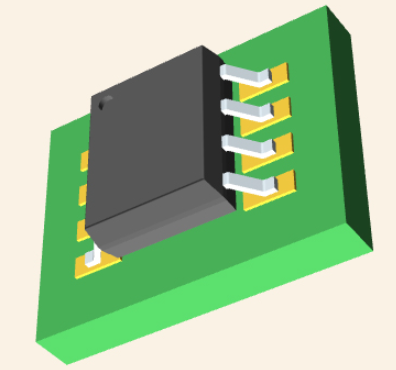

3D -mallitutkimus

LM833DT Yleiskatsaus

Se LM833DT on kaksoisoperaatiovahvistin, joka on hienosäädetty äänisovelluksiin.Se erottuu sen alhaisen jännitteen melusta 4,5 nv/√Hz, joka on houkutteleva ominaisuus, joka on intohimoinen äänen selkeyteen.Tämä yhdistettynä korkeataajuiseen vasteeseen, 15 MHz: n vahvistuskaistanleveystuotteeseen ja 7 V/µs-lämmittämiseen tekee siitä, että se pystyy toimittamaan tarkkoja äänikokemuksia.

Vahvistimen matala melutaso on 4,5 NV/√Hz minimoi häiriöt varmistaen puhtaan äänen jäljennöksen.15 MHz: n voittokaistanleveystuotteella se ylläpitää tehokkuuttaan monipuolisilla taajuuksilla houkuttelemalla niitä, jotka vaativat tarkkaa äänen suorituskykyä.LM833DT sisältää 7 V/µs -surmanopeuden reagoi nopeasti tulosignaalin muutoksiin säilyttäen äänen uskollisuuden nopean signaalin siirtymien aikana.Tätä reaktiivisuutta arvostetaan korkean halutuuden järjestelmissä, joissa äänen omaperäisyys on vaalia.

Tämä operatiivinen vahvistin varmistaa, että vaikuttavasti alhaisella vääristymisasteella 0,002%varmistaa, että äänisignaalit monistetaan ilman muutoksia pitäen äänen aitoutta.Tällaista tarkkuutta toivotaan sekä kulutuselektroniikassa että ammatillisissa laitteissa, joissa tarkkuus on ensisijainen tavoite.Sen vankka vaihe ja vahvistuksen vakaus lisäävät luotettavuutta sovellusten välillä.Tämä vakaus käy ilmi, kun integroidaan LM833DT monimutkaisiksi ääniasennuksiin, mikä tarjoaa johdonmukaisen suorituskyvyn olosuhteista riippumatta.Näiden parametrien täyttäminen parantaa merkittävästi äänijärjestelmien tehokkuutta.

LM833DT: n ominaisuudet

Ominaisuus	Kuvaus
Matalajännitekelu	4,5 nv/√Hz
Korkea voiton leveystuote	15 MHz
Korkea lämmitys	7 V/µs
Matala vääristymä	0,00%
Erinomainen taajuuden vakaus	Kyllä
ESD -suojaus	2 kV

LM833DT: n sovellukset

Äänijärjestelmän integraatio

LM833DT soveltuu hyvin äänijärjestelmiin, mikä on erinomainen esivalmistelussa ja suodatuksessa, jotka yhdessä rikastuttavat äänisignaalinkäsittelyn selkeyttä ja uskollisuutta.Vahvistamalla heikkoja äänisignaaleja hyödyllisiin tasoihin, esivahvistus ylläpitää suotuisaa signaali-kohinasuhdetta.Tätä komponenttia suositellaan erittäin hyvässä suhteessa äänilaitteessa, jossa tarkkuusturvatoimenpiteet kuulostavat aitouden.Tuloksena on rikkaampi, tarkempi kuulokokemus, joka puhuu komponentin vaikutuksesta äänen laatuun.Suodattaminen valikoivasti lähettää tietyt taajuudet, eliminoi tehokkaasti ei -toivottua kohinaa ja parantaa äänilähtöä.LM833DT erottuu tällä alueella, jolloin voit käsitellä järjestelmiä, jotka keskittyvät äänen puhtauteen.Tämä sovellus tarjoaa kiehtovia kokemuksia kotiteattereissa ja äänen asetuksissa.

Äänenkäsittelytekniikat

Hienostuneeseen malliin rakennettu LM833DT edistää vääristymättömän, sujuvan äänenkäsittelyn.Sen panokset ovat aktiivisia ympäristöissä, jotka vaativat järkevää tarkkuutta, kuten nauhoitusstudiot ja live -esityspaikat, joissa äänen olemus pysyy kiistattomana.

Tekniset eritelmät

Tyyppi	Parametri
Elinkaaren tila	Aktiivinen (viimeksi päivitetty: 6 kuukautta sitten)
Tehtaan läpimenoaika	10 viikkoa
Kosketuspinnoitus	Tina
Asentaa	Pintakori
Asennustyyppi	Pintakori
Paketti / kotelo	8-SOIC (0,154, 3,90 mm leveys)
Nastat	8
Käyttölämpötila	-40 ° C ~ 105 ° C
Pakkaus	Nauha ja kela (TR)
JESD-609-koodi	E4
Osien tila	Aktiivinen
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
Päätteiden lukumäärä	8
ECCN -koodi	Ear99
Terminaalipinta	Nikkeli/palladium/kulta (ni/pd/au)
Enimmäisvoiman hajoaminen	500MW
Terminaalimuoto	Lokisiipi
Huippukämpötila (° C)	260
Toimintojen lukumäärä	2
Aika @ huipputuutepisteen lämpötila	30 sekuntia
Perusosanumero	LM833
Nastaluku	8
Toimitusjännite	28 V
Kanavien lukumäärä	2
Toimitusvirta	4Ma
Nimellinen toimitusvirta	8Ma
Virran hajoaminen	500MW
Max -toimitusvirta	8Ma
Läikkyä	7 V/μs
Vahvistintyyppi	Audio
Yleisen tilan hylkäämissuhde	80 dB
Virta - tulopoikkeama	300NA
Jännite - syöttö, yksi/kaksois (±)	5 V ~ 30 V ± 2,5 V ~ 15 V
Toimitustyyppi	Kaksois-
Syöttöjännite (VOS)	5MV
Jännitteenvapaus	100 dB
Jännite - Syöttösiirto	300 μV
Kaksoisjännite	12 V
Korkeus	1,65 mm
Pituus	5 mm
Leveys	4mm
Saavuttaa SVHC: n	Ei svhc
Säteilykovettuminen	Ei
ROHS -tila	ROHS3 -yhteensopiva
Lyijyvapaa	Lyijyvapaa

LM833DT -kaavamainen hajoaminen

LM833DT -paketti

Dip8 -paketti mekanismin piirtäminen

S0-8-pakkausmekaaninen piirustus

Valmistaja

Stmicroelectronics on puolijohderatkaisujen edelläkävijä, joka on tunnettu saavutuksistaan ​​System-on-chip (SOC) -teknologioissa.Yhtiöllä on rikas kokemus piin suunnittelusta ja valmistuksesta, ja se on merkittävä paikka mikroelektroniikan innovaatioissa.

Stmicroelectronicsin syvä ymmärrys piiteknologioista polttaa matkaaan.Tämä syvä asiantuntemus antaa edistyneiden puolijohteiden ratkaisujen kehittämiselle, joka palvelee jatkuvasti muuttuvaa teollisuusmaisemaa.Jatkuvien investointien kautta T & K -kehitykseen yritys edistää uusia teknisiä läpimurtoja.Yrityksen laajat valmistusominaisuudet palvelevat erilaisia ​​tuotesovelluksia, jotka tarjoavat tarkkuutta ja luotettavuutta.Tämä taito vastaa tiukkoihin laatuvaatimuksiin, etenkin auto- ja teollisuuselektroniikka -aloilla.

Yhteistyö johtavien teknologiayritysten ja tutkimuslaitosten kanssa on kudottu stmicroelectronicsin strategiseen kankaaseen.Nämä liittoutumat valjastavat kollektiivisia resursseja ja oivalluksia, jotka käsittelevät ratkaisuja monimutkaisiin teknisiin haasteisiin.STMICROESCONICS myötävaikuttaa merkittävästi mikroelektroniikan ja lähentymistekniikoiden etenemiseen.Upottamalla IoT- ja AI -ominaisuuksia SOCS: ään, yritys vahvistaa liitettävyyttä ja älylaitteiden toimintoja.Tämä strategia muotoilee aktiivisesti älykkäiden tekniikoiden ja niiden sovellusten kehityksen.

Tietotarvikkeet PDF

LM833DT Datarstateetit:

Lm833.pdf

Usein kysyttyjä kysymyksiä [UKK]

1. Mitkä ovat LM833 -vahvistimen ominaisuudet?

LM833 erottuu äänisovelluksissa sen alhaisen jännitteen kohinan ansiosta 4,5NV/√Hz, joka on ihanteellinen erittäin uskolliselle äänelle.Siinä on 15MHz: n vahvistuskaistanleveys ja lämmitys 7 V/µs, mikä varmistaa suorituskyvyn haastavissa olosuhteissa.Vääristymistaso on 0,002%, se tarjoaa selkeän äänilähtön, mikä parantaa laitteiden kuulokokemusta koskemattoman toiston kautta.

2. Missä LM833 IC: n nastat ovat?

LM833: lla on 8-nastainen muotoilu, joten se on mukautettava erilaisiin käyttötarkoituksiin, kuten esivahvistumiseen ja mikrofonin monistumiseen.PIN -asettelun ymmärtäminen käytetään integroimiseen hienostuneisiin äänijärjestelmiin, mikä mahdollistaa suoraviivaisen yhteyden säilyttäen äänisignaalin laadun.Komponenttien valitseminen vastaamaan tätä asettelua voi vaikuttaa merkittävästi järjestelmän tehokkuuteen ja järkevään huippuosaamiseen.

3. Mikä on parempi LM833 tai TI?

TI -muunnelmat jakavat monia ominaisuuksia LM833: n kanssa, jotka houkuttelevat audiofiilejä heidän kuuloominaisuuksiensa kanssa.Molemmat mallit priorisoivat vakauden ja kuvan selkeyden, varmistaen suuren signaalin laadun.Valinta riippuu usein projektikohtaisista tarpeista, joissa hienovaraiset erot voivat vaikuttaa tuloksiin.Monimutkaisissa asennuksissa nämä vahvistimet tarjoavat vankan suorituskyvyn, vaihdettavissa minimaalisen kompromissin kanssa.

4. Mikä on parempi puoliksi LM833 tai OPA2134?

OPA2134 kilpailee voimakkaasti, mutta SEMI LM833: n kohinan vähentämisessä ja stereokuvauksessa on suosittu asetuksissa, kuten nauhoitusstudiot tai hyväpalkkaiset kodin äänijärjestelmät.Suosit LM833: n sen ylivoimaisesta äänen jäljennöksestä, mikä mahdollistaa rikkaan kuulokokemuksen.Hienovaraiset erottelut ilmenevät, missä kaikki yksityiskohdat vaikuttavat lopulliseen äänenlaatuun.
