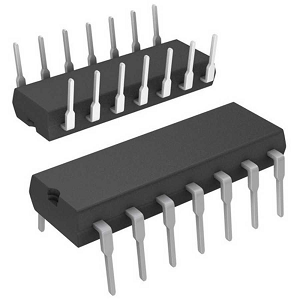

74HC164 Rekisteröinti: Pinout, totuustaulukko ja tietolehti

74HC164, 7400-logiikkaperheen komponentti, on 8-bittinen siirtorekisteri, joka vahvistaa mikrokontroller-ominaisuuksia kyvynsä käsitellä sekä sarjatuloja että rinnakkaisia ​​lähtöjä.Sen nopea CMOS-suunnittelu tukee lähtötappien tehokasta laajentumista.Kun hallitaan laitteita, kuten LED -taulukkoja ja nestekidenäyttöjä, konteksteissa, joissa on rajoitettu mikrokontrollerin lähtötapit, 74HC164 tarjoaa huomattavan hyödyllisyyden muuttamalla sarjatiedot rinnakkaislähtöksi kahdeksan nastansa yli.Tämä artikkeli pohtii 74HC164: n monia puolia, mukaan lukien sen suunnittelu, toimintaominaisuudet ja sovellus, tarjoamalla kattavan yleiskuvan sen ominaisuuksista ja eduista nykyaikaisessa elektroniikassa.

Luettelo

Mikä on 74HC164?

Se 74HC164 Palvelee erilaisia ​​tarkoituksia elektronisissa skenaarioissa, joissa voidaan toivottaa ylimääräisiä lähtötapoja, jotka toimivat 8-bittisenä siirtorekisterinä.Se käsittelee tehokkaasti sarjan syöttötietoja tarjoamalla asynkronisia rinnakkaisia ​​lähtöjä, jolloin se sopii kytkimien, LEDien, anturien tai järjestelmien kanssa, jotka tarvitsevat 8-bittistä yhdensuuntaista tuloa.LED -ryhmissä ja näytöissä tämä komponentti osoittaa taitavasti mikrokontrollerin lähtötapin rajoituksia yksinkertaistamalla yhteyksiä ja vähentämällä piirin monimutkaisuutta.Sen hyödyllisyys kattaa erilaisia ​​sovelluksia, kuten tiedonmuutos- ja viestintäjärjestelmiä, mikä helpottaa sujuvasti sarjan välisiä tiedonsiirtymiä.

Vastaavat ja vaihtoehtoiset mallit 74HC164: lle

Olla 74HC164D

Olla 74HCT164S14-13

Olla SN74HC164DR

Olla SN74LV164AD

Olla MC74HC164ADR2G

Olla CD74HC164M96G4

Olla MM74HC164MX

Olla MC74HC164D

Olla CD74HC164M

Olla MC74HC164AD

Olla MM74HC164M

Olla 933714070652

Pinout 74HC164

Pinanumero	Nimeä	Funktio
1	DSA	Sarjatiedon syöttö
2	DSB	Sarjatiedon syöttö
3	Q0	Tietolähtö
4	Q1	Tietolähtö
5	Q2	Tietolähtö
6	Q3	Tietolähtö
7	Hölynpöly	Pohja
8	CP	Kellopulssi -positiivinen reuna laukaistu
9	Herra	Master Reset - asynkroninen
10	Q4	Tietolähtö
11	Q5	Tietolähtö
12	Q6	Tietolähtö
13	Q7	Tietolähtö
14	VCC	Toimitusjännite

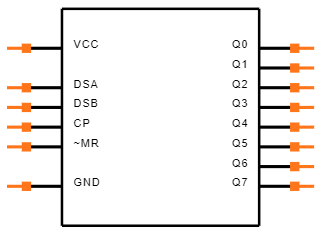

74HC164 Symboli ja jalanjälki

Ominaisuudet 74HC164

Jännitealue ja tehon sopeutumiskyky

74HC164 toimii joustavalla jännitealueella 2 V - 6 V, mikä mahdollistaa saumattoman integraation eri piirympäristöihin.Se mukautuu sekä standardiin että alennettuihin tehotasoihin, mikä parantaa tehokkuutta ilman jännitesäätelylaitteiden monimutkaisuutta.Nykyaikaisten suunnittelukäytäntöjen omaksuminen vastaa usein tätä sopeutumiskykyä, ohjaamalla tehokasta tehoa.

Nykyinen ja tehon dynamiikka

74HC164 soveltuu hyvin pienitehoisiin skenaarioihin, ja se on vain 100 µA: n enimmäisvirta, joten se on ihanteellinen akkukäyttöisille laitteille.Sen tulos tukee ± 25 mA: n nykyistä kapasiteettia, mikä tarjoaa voimakkaan signaalin ajo -suorituskyvyn.Suuremmissa järjestelmissä tämä tehokkuus myötävaikuttaa vähentyneeseen tehon jalanjälkeen, pidentäen mahdollisesti laitteen käyttöikää ja parantamaan suorituskykyä.

Kellotaajuus ja tietojenkäsittely

Kellotaajuuksien käsittely, joka on enintään 54MHz, 74HC164 täyttää nopean tiedonkäsittely- ja siirtotarpeet nopeiden sovelluksissa, kuten viestintäjärjestelmissä.Komponentit, joilla on tällainen kapasiteetti, voivat erityisesti parantaa prosessointinopeutta ja tehokkuutta, edistää tekniikan kehitystä, joka vaatii nopeaa ja luotettavaa tiedonkäsittelyä.

Energiatehokkuus ja CMOS -tekniikka

CMOS-tekniikkaa hyödyntäen 74HC164 on esimerkki vähävirran kulutuksesta nykypäivän elektronisessa laitteen suunnittelussa.CMOS: n minimaaliset energian vaatimukset joutokäynnillä auttavat vähentämään lämmönlähtöä, ja ne koskevat huolenaiheita laitteen ylikuumenemisesta ja operatiivisen käyttöiän pidentämisestä.

Pakkaus ja suunnittelun joustavuus

Saatavana erilaisina pakettityypeinä, kuten PDIP ja SOIC, 74HC164 tarjoaa suunnittelun vapauden valita sovelluksissaan ihanteellinen muotokerroin.Tämä monipuolisuus tukee virtaviivaisia ​​suunnitteluprosesseja ja skaalautuvia tuotantomenetelmiä riippumatta siitä, onko kompaktiisuus tai prototyyppien käsittely helppous.

Kohonnut ESD -suojaus

Parannettu ESD -suojaus ylittää JESD 22 -standardit lisäävät turvallisuuskerroksen sähköstaattisia purkausvaurioita vastaan.Tämä näkökohta vahvistaa puolijohteen kestävyyttä ja luotettavuutta staattisen alttiissa ympäristöissä.Käytännöllisissä sovelluksissa vahvat ESD -suojatoimenpiteet vähentävät vikaantumisasteita ja vähentävät ylläpitokustannuksia, mikä johtaa laitteiden johdonmukaisuuteen ja asiakastyytyväisyyteen.

74HC164D: n tekniset tiedot

Tyyppi	Parametri
Tehtaan läpimenoaika	12 viikkoa
Paketti / kotelo	SOIC (0,154, 3,90 mm leveys)
Nastat	14
Käyttölämpötila	-40 ° C ~ 125 ° C
Sarja	74HC
Osien tila	Aktiivinen
Päätteiden lukumäärä	14
Terminaalin sijainti	Kaksois-
Huippukäyttölämpötila (CEL)	Ei määritelty
Taajuus	78MHz
Funktio	Sarjaa rinnakkain
Syöttöjännite-Max (VSUP)	6V
Piirien lukumäärä	8
Perhe	Hc/uh
Tulosten napaisuus	TOTTA
Etenemisviive (TPD)	240 ns
Laskea	Oikea
Saavuttaa SVHC: n	Ei svhc
Lyijyvapaa	Lyijyvapaa
Asennustyyppi	Pintakori
Pintakori	KYLLÄ
Elementtien lukumäärä	1
Pakkaus	Leikkausteippi (CT)
Julkaistu	2016
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
Jännite - Syöttö	2v ~ 6v
Terminaalimuoto	Lokisiipi
Toimitusjännite	4,5 V
Aika@Peak Refow -lämpötila Max (S)	Ei määritelty
Lähtötyyppi	Työntää
Syöttöjännite-min (VSUP)	2V
Bittien lukumäärä	8
Logiikkatyyppi	Siirtorekisteri
Liipaisintyyppi	Positiivinen reuna
Fmax-min (MHZ)	24 MHz
Leveys	3,9 mm
ROHS -tila	ROHS

74HC164: n hyödyntäminen edistyneissä malleissa

74HC164: n saumattomaan integrointiin mikrokontrollereihin liittyy minimaaliseen tapinaan, parantamaan tilaa ja tehokkuutta piirisuunnittelussa.Kellosignaali orkesteroi datansiirron kahdesta sarjantulosta rinnakkaislähetyksiin luomalla sileän ja tehokkaan prosessin.Kun lähtö heijastavat tietoja 8-bittisen portin kautta, se varmistaa vaivaton tiedonhallinta PIN-yhteyksillä.Kellosignaali takaa tiedonsiirron ydinrytminä tiedonsiirron tarkoilla aikaväleillä.Tämä synkronointi imee digitaalisia järjestelmiä tarkkuuden ja luotettavuuden avulla.Toiset löytävät valtavan arvon 74HC164: n kellon synkronoinnissa, etenkin ajoitusherkissä skenaarioissa, kuten signaalinkäsittelyssä.

74HC164 parantaa tiedonhallintaa muuntamalla sarjan syöttö sujuvasti rinnakkaislähtöksi.Tämä vähentää johdotuksen monimutkaisuutta ja vähentää virheiden mahdollisuutta, mikä tekee järjestelmän suunnittelusta yksinkertaisempia ja kiihdyttämällä kehityssyklejä helpommin vianetsinnällä.74HC164 on arvostettu sen suoraviivaisen toiminnallisuuden ja luotettavuuden suhteen.Sen käyttöä otetaan usein huomioon digitaalisissa näytöissä tai järjestelmissä, jotka vaativat useita lähtöjä, mutta rajoitettuja ohjauslinjoja.Monet ihailevat sen kykyä laajentaa I/O -ominaisuuksia asettamatta ylimääräistä nastataitaa mikrokontrollereille.74HC164: n käytön taktinen hyöty on mikrokontrollerien rajoitettujen I/O -porttien rajoitusten ratkaisemisessa.Siirtämällä lähtöjä sarjasta rinnakkain, voit strategisesti sijoittaa mikrokontrolleresurssit uudelleen, avaamalla lisätoimintoja ja parantaa suorituskykyä olemassa olevien laitteistorajojen sisällä.

Totuustaulukko 74HC164: lle

74HC164: n sovellukset

Monipuoliset logiikkasovellukset

74HC164 toimii monipuolisena kokonaisuutena yleiskäyttöisessä logiikassa, mikä tuo etuja sähköisiin järjestelmiin virtaviivaistamalla useita tietovirtoja.Sen integrointi mahdollistaa tehokkuuden ja suorituskyvyn parantamisen erilaisissa sovelluksissa.

Integraatio kulutuselektroniikkaan

Laitteissa, kuten henkilökohtaiset tietokoneet ja televisiot, 74HC164 rikastuttaa tietojenkäsittelyä ja hallintaa.Helpottamalla sileämpää toimintaa, se parantaa laitteen reagointia, rikastuttamalla ja tukemassa vaativia ympäristöjä.

Oheislaitteen parannus

Oheislaitteissa, kuten näppäimistöissä ja tulostimissaSe varmistaa laitteiden ja isäntäjärjestelmien saumattoman vuorovaikutuksen edistäen synkronoituja toimintoja.

Verkkolaitteiden optimointi

Verkkolaitteiden osalta 74HC164 auttaa nopeaan tiedonsiirtoon ja hallintaan.Se järjestää ja käsittelee tietoja sarjassa, lisäämällä verkon nopeutta ja luotettavuutta.Sen käyttö auttaa lievittämään pullonkauloja edistäen tehokkaita verkkoinfrastruktuureja.

Pakkaus 74HC164

74HC164 Valmistajatiedot

Toshiba saa tunnustuksen monipuolisesta portfoliostaan ​​elektroniikassa, vaikuttaen sektoriin, kuten puolijohdekuihin ja digitaalitekniikkaan.Sen kyky tarjota vankkaa ja innovatiivista ratkaisua on ilmeinen eri alueilla, mukaan lukien kulutuselektroniikka ja monimutkaiset IT -infrastruktuurit.Toshiba osoittaa syvän sitoutumisen innovaatioihin johdonmukaisten investointien avulla tutkimukseen ja kehitykseen varmistaen, että se vastaa nykyaikaisten markkinoiden dynaamisiin tarpeisiin.Tämä omistautuminen loistaa kehitettäessä edistyneitä puolijohteita lukuisissa sovelluksissa, kuten viestintälaitteissa ja teollisuuskoneissa.Toshiba ennakoi teknisiä suuntauksia strategisesti tulevia haasteita ja tarttuu uusiin mahdollisuuksiin.Toshiba muotoilee tulevia paradigmeja uraauurtavan työn ja AI -tekniikoiden avulla, ohjaamalla teknisen kehityksen kulkua ja ylläpitää johtajuuttaan kilpailukykyisillä markkinoilla.

Tietotarvikkeet PDF

74HC164D Datarstateetit:

74HC164D.pdf

Usein kysyttyjä kysymyksiä [UKK]

1. Mitä eroa on 74LS164 -sirun ja 74HC164 -sirun välillä?

74LS164 hyödyntää TTL -tekniikkaa, joka toimii optimaalisesti vakaalla 5 V: lla.Tämä vaatimus kohdistuu hyvin järjestelmiin, jotka seuraavat TTL -logiikkastandardeja, vaikka se johtaa suurempaan virrankulutukseen.Toisaalta 74HC164 perustuu CMOS -tekniikkaan, joka tarjoaa operatiivisen jännitteen välillä 2 V - 6 V.Tämä alue tarjoaa sopeutumiskyvyn energiatehokkaisiin malleihin, sovittaen saumattomasti akkukäyttöisiin laitteisiin.Monet valitsevat niiden välillä punnitsemalla virrankulutusta ja syöttöjännitettä, jota ohjaavat aina järjestelmän yhteensopivuus ja kunkin sovelluksen erityistarpeet.

2. Mitä eroa on 74HC164 - 74HC595: n välillä?

74HC595: ssä on lähtösalpa ja OE (lähtö käyttöön), mikä parantaa lähtötietojen stabiilisuutta.Tämä on hyödyllistä sovelluksille, jotka vaativat johdonmukaista ja synkronoitua kontrollia, minimoimalla häiriöiden todennäköisyys nopeiden tehtävien aikana.Sitä vastoin 74HC164 tarjoaa suoran siirtymän lähtöä asynkronisella nollauksella, joka tarjoaa yksinkertaisuuden skenaarioissa, joissa tarvitaan minimaalista ulkoista hallintaa.Piirinsuunnittelu näillä komponenteilla tasapainottaa ohjauksen monimutkaisuuden ja operatiivisen yksinkertaisuuden välillä tarjoamalla mahdollisuuksia luoville ratkaisuille tekniikan haasteissa.

3. Mikä on 74HC164?

74HC164 tunnistetaan 8-bittiseksi siirtorekisteriksi sarjantulolla ja rinnakkaislähtöllä, mikä yksinkertaistaa tiedonhallintaa laajentamalla mikrokontrollerin lähtöjä.Sitä käytetään yleisesti tehokkaiden dataputkien luomiseen, useiden lähdöjen ajamiseen LED -näytöissä tai vastaavissa ryhmissä.Hyödyntämällä sen suoraviivaista, mutta mukautuvaa suunnittelua, voit laajentaa toiminnallisuutta monimutkaismatta piiriä.Tämä heijastaa suunnitteluratkaisujen yksinkertaisuuden ja tehokkuuden suosimista, mikä vastaa laajempia suuntauksia kohti elektroniikan kehityksen virtaviivaista.
