Kattava opas SMBJ16ca -diodisuojaukseen

SMBJ16ca -diodi tarjoaa tehokkaan ylijännitesuojan herkille elektronisille komponenteille.Tässä artikkelissa tutkitaan sen ominaisuuksia, sovelluksia ja suojaavia etuja, mikä antaa sinulle selkeän käsityksen siitä, kuinka se suojaa odottamattomia jännitepiikit ja sähköiset nousut.

Luettelo

SMBJ16CA -yleiskatsaus

Se SMBJ16ca on suoja diodi, joka on rakennettu herkän elektronisten osien suojaamiseksi noususta ja staattisista päästöistä.Toimivalla huippun käänteisen jänniteellä 5 V - 495 V, se hallitsee odottamattomia jännitepiikkiä absorboimalla ylimääräistä energiaa, mikä auttaa estämään piirikomponenttien vaurioita.Sen jakautumisjännite, 550 V: n kohdalla, antaa sen astua nopeasti, ohjaamalla ylimääräistä virtaa tarvittaessa.Yksisuuntaiset tyypit reagoivat pikosekunnissa, kun taas kaksisuuntaiset tyypit reagoivat viiden pikosekunnin sisällä tarjoamalla nopeaa, tehokasta suojaa.Sen tasainen muotoilu on yhteensopiva tavanomaisten poiminta- ja paikkakoneiden kanssa, mikä tekee siitä helpon käsittelyn ja asentamisen, mikä vähentää myös kokoonpanon aikana liikkumisen riskiä.JEDEC -standardien mukaisesti SMBJ16CA tarjoaa luotettavan laadun tason, joka sopii moniin sovelluksiin, joissa tarvitaan piirisuojaa.

SMBJ16CA CAD -malli

Smbj16ca -symboli

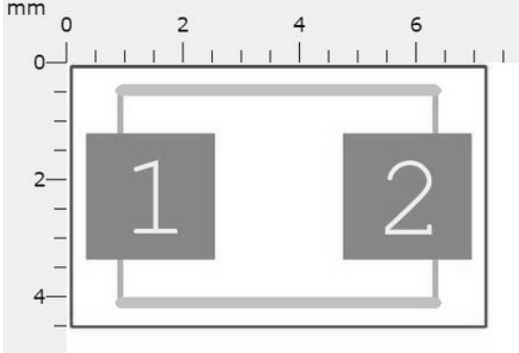

SMBJ16ca -jalanjälki

SMBJ16CA 3D -malli

SMBJ16CA -tekniset tiedot

Tekniset tekniset tiedot, ominaisuudet, ominaisuudet ja komponentit, joissa on vertailukelpoiset eritelmät Bourns Inc. SMBJ16CA

Tyyppi	Parametri
Tehtaan läpimenoaika	14 viikkoa
Kosketuspinnoitus	Tina
Asentaa	Pintakori
Asennustyyppi	Pintakori
Paketti / kotelo	DO-214AA, SMB
Nastat	2
Diodielementtimateriaali	Pii
Rikkoutumisjännite	20,5 V
Elementtien lukumäärä	1
Käänteinen stand-off-jännite	16 V
Käyttölämpötila	-55 ° C ~ 150 ° C TJ
Pakkaus	Digi-reel®
Sarja	SMBJ
Julkaistu	2009
JESD-609-koodi	E3
Pbfree -koodi	kyllä
Osien tila	Aktiivinen
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
Päätteiden lukumäärä	2
Irtisanominen	SMD/SMT
ECCN -koodi	Ear99
Tyyppi	Zener
Sovellukset	Yleinen tarkoitus
Lisäominaisuus	PRSM-min
Enimmäisvoiman hajoaminen	600W
Terminaalin sijainti	Kaksois-
Terminaalimuoto	C taivuttaa
Perusosanumero	SMBJ16
Nastaluku	2
Toimitusjännite	3,5 V
Vastakkaisuus	Kaksisuuntainen
Kanavien lukumäärä	1
Elementin kokoonpano	Yksittäinen
Power Line -suojaus	Ei
Jännite - erittely (min)	17,8 V
Max -käänteinen vuotovirta	5μA
Puristusjännite	26V
Jännite - Käänteinen erotus (TYP)	16 V
Pulssivirta	23.1a
Max Surge -virta	100a
Pulssiteho	600W
Testivirta	1MA
Max -jakautumisjännite	20,5 V
ESD -suojaus	Kyllä
Saavuttaa SVHC: n	Ei svhc
ROHS -tila	ROHS3 -yhteensopiva

Osat, jotka ovat verrattavissa SMBJ16CA: hon

Osanumero	Valmistaja	Vastakkaisuus	Rikkoutumisjännite	Max -jakautumisjännite	Puristusjännite	Pulssiteho	Pulssivirta	ROHS -tila	Nastat
SMBJ16ca	Bourns Inc.	Kaksisuuntainen	20,5 V	20,5 V	26 V	600 W	23.1 a	ROHS3 -yhteensopiva	2
SMBJ20ca	Bourns Inc.	Kaksisuuntainen	25,5 V	25,5 V	32,4 V	600 W	18.5 a	ROHS3 -yhteensopiva	2
SMBJ20CA-13-F	Diodit sisällytetty	Kaksisuuntainen	23.3 V	23.3 V	29,2 V	600 W	20.5 a	ROHS3 -yhteensopiva	2
SMBJ18CA-13-F	Diodit sisällytetty	-	20 V	20 V	29,2 V	600 W	20.5 a	ROHS3 -yhteensopiva	2
SMBJ18ca	Bourns Inc.	Kaksisuuntainen	25,5 V	25,5 V	32,4 V	600 W	18.5 a	ROHS3 -yhteensopiva	2

Smbj16ca -avainominaisuudet

Pulssiteho

SMBJ16CA tarjoaa piikin pulssitehoa 600 W 10/1000 μs: n aaltomuodolla.Tämä tehonkäsittelykapasiteetti auttaa suojaamaan herkkiä piirejä äkillisiltä sähköpiikiltä, ​​varmistaen vakauden odottamattomien nousujen aikana.

Kiinnityskyky

Erinomaisella kiinnityskyvyllä SMBJ16CA rajoittaa tehokkaasti ylimääräisen jännitteen turvalliselle tasolle.Tämä suojaa loppupään komponentteja, jolloin diodi voi hallita nopeasti nousua vaarantamatta piirin vaurioita.

Matala ylityskestävyys

Suunniteltu alhaisella asteittaisella ylijännitekestävyydellä SMBJ16CA johtaa tehokkaasti korkeat virrat nousun aikana.Tämä pitää jännitteen suojattujen komponenttien välillä alhaisina, mikä parantaa laitteen luotettavuutta ylivoimaisissa tapahtumissa.

Kompakti pinta -asennuspaketti

SMBJ16CA on rakennettu pinta-asennettavaksi pakkaukseksi, mikä on helppoa asentaa ja ihanteellinen tilaa piirilevyille.Tämä malli yksinkertaistaa kokoonpanoa ja on yhteensopiva automaattisten poiminta- ja paikkalaitteiden kanssa, mikä tukee nopeaa ja tehokasta tuotantoa.

Minimaalinen vuotovirta

Tyypillisellä käänteisen vuotovirran (IR) ollessa 1μA alle, kun VR ylittää 12 V, SMBJ16CA estää ei -toivotun virran virtaavan normaaleissa olosuhteissa, vähentäen energian menetystä ja auttaen ylläpitämään piirin yleistä tehokkuutta.

Nopea vasteaika

Diodilla on nopea vasteaika, tyypillisesti vähemmän kuin yksi pikosekunnin välillä 0 V: stä jakautumisjännitteeseen, joka tarjoaa lähes tarttuvan suojan jännitteen nousulta ja varmistaa, että komponentit turvataan välittömästi.

ESD -suojaus

SMBJ16CA täyttää IEC 61000-4-2 ESD -standardit jopa 30 kV: n suojaamisella sekä ilma- että kosketuspäästöille.Tämä korkea suojaustaso tekee siitä erittäin tehokkaan suojapiirien suojaamisessa sähköstaattisista päästöistä.

EFT -suojaus

Se tarjoaa EFT (sähköisen nopean ohimenevän) suojauksen IEC 61000-4-4 -standardien mukaisesti, mikä auttaa estämään häiriöitä nopeaan ohimenevään jännitteen purskeeseen, joka usein johtuu laitteiden tai releiden vaihtamisesta.

Korkean lämpötilan juotos

Diodi on rakennettu käsittelemään korkean lämpötilan juottamista jopa 260 ° C: seen 10 sekunnin ajan.Tämä varmistaa kestävyyden palautusjuotoprosessien aikana ja mahdollistaa luotettavan suorituskyvyn jopa korkeissa lämpötiloissa.

UL94V-0-syttyvyysluokitus

UL94V-0-syttymisluokituksella muottiyhdisteelle SMBJ16CA varmistaa, että tulen tapauksessa materiaali eroaa itsensä ja tarjoaa lisäturvaominaisuuden sovelluksille, jotka vaativat liekinkestävyyttä.

MSL -taso 1 vaatimustenmukaisuus

Kosteuden herkkyystason (MSL) 1 mukaisesti SMBJ16CA kestää määrittelemättömän varastoinnin ympäristön olosuhteissa ilman kosteusvaurioiden riskiä, ​​mikä tukee vakaata pitkäaikaista käyttöä.

Lyijytön viimeistely

Diodi on suunniteltu lyijytöntä viimeistelyä, tukee ympäristöstandardeja ja tekee siitä sopivan sovelluksiin, jotka vaativat ROHS: n (vaarallisten aineiden rajoittamisen) säännösten noudattamista.

Halogeenittomia ja ROHS-yhteensopivia

SMBJ16CA on halogeeniton ja täysin ROHS-standardien mukainen, mikä tekee siitä turvallisen, ympäristöystävällisen valinnan moniin sovelluksiin.

SMBJ16CA -sovellukset

Virransyöttösuojaus

SMBJ16CA: ta käytetään yleisesti virtalähteissä suojaamaan jännitteen nousuja, jotka voivat tapahtua kuormitusmuutosten tai ulkoisten tapahtumien takia.Se auttaa pitämään lähtöä vakaana varmistaen, että kytketyt laitteet toimivat sujuvasti.

Teollisuussovellus

Teollisuusympäristöissä, joissa sähkölaitteet altistetaan usein tehonvaihteluille ja nousulle, SMBJ16CA tarjoaa lisäyksen.Sen nopea vasteaika ja korkea pulssiteho luokitus tekevät siitä sopivan vaativiin olosuhteisiin.

Virranhallinta

Diodilla on rooli energianhallintajärjestelmissä absorboimalla ylimääräinen jännite ja ohjaamalla se turvallisesti, auttaen ylläpitämään jatkuvaa suorituskykyä koko järjestelmässä ja pidentämällä herkkien komponenttien käyttöikää.

I/O -rajapinnan suojaus

Tulo- ja lähtörajapinnat voivat olla erityisen alttiita sähköstaattisille purkauksille ja ohimenevälle jänniteelle.SMBJ16CA suojaa näitä rajapintoja varmistaen, että signaalit pysyvät vakaina ja näihin pisteisiin kytketyt laitteet pysyvät turvallisina ei -toivotuilta nousuilta.

SMBJ16CA Funktionaalinen kaavio

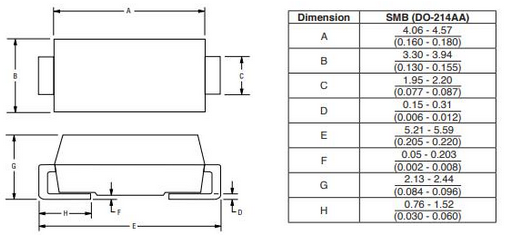

SMBJ16CA -pakettitiedot

Valmistajatiedot

Bourns, Inc. on perustanut Marlanin ja Rosemary Bournsin vuonna 1947 vakiinnuttaneet itsensä elektroniikan uudistajaksi, toimittaen jatkuvasti nykyaikaisen tekniikan tarpeita tukevia tuotteita.Vuonna 1952 lanseerattu ensimmäisestä maailmanlaajuisesta trimpot-trimmauspotentiometristään tunnettu Bourns asetti korkean palkin elektronisten komponenttien laadun ja tarkkuuden kannalta.Nykyään Bourns tunnustetaan luotettavista, korkealaatuisista tuotteista, jotka palvelevat televiestintä-, auto- ja kulutuselektroniikkaa, mikä auttaa muokkaamaan tekniikan tulevaisuutta jatkuvaan sitoutumiseen huippuosaamiseen.
