2N2907A Transistori selitetty

Tutustu, kuinka 2N2907A-transistoria voidaan käyttää luotettaviin, pienitehoisiin monistamiseen ja vaihtamiseen päivittäisissä piireissä.Tämä opas hajottaa ominaisuudet, käytön ja käytännön yksityiskohdat auttamaan sinua saamaan kaiken irti tästä monipuolisesta komponentista.

Luettelo

Yleiskatsaus 2N2907A -transistoriin

Se 2N2907a on PNP -bipolaarinen liitäntätransistori, joka on suunniteltu monipuolisuuteen mielessä, joka on usein valittu matala- ja keskivirtasovelluksiin.Se on peräisin-18-metallipaketti, joka tarjoaa kestävyyden ja luotettavuuden.On myös variaatioita, kuten muovinen TO-92-versio, joka mahdollistaa vaihtoehdot tarpeistasi riippuen.A -versio, 2N2907A, sisältää pieniä parannuksia standardin 2N2907 yli, mikä tekee siitä suositun valinnan piireissä, joissa tarvitaan johdonmukaista, kohtalaista monistumista.

Tämä transistori toimii hyvin monistus- ja kytkentäpiireissä, käsittelemällä kohtalaisia ​​jännitteitä ja virtauksia helposti.Sen suunnittelu tekee siitä sopivan käytettäväksi yleisissä elektroniikkaprojekteissa sekä erikoistuneissa aloilla, kuten RF (radiotaajuus).Luotettavan kytkentänopeuden ja kyvyn käsitellä erilaisia ​​piiritarpeita 2N2907A -transistori erottuu luotettavana komponenttina sekä harrastajille että ammattilaisille.

2N2907A -nastakokoonpano

Nro	Nimeä	Kuvaus
1	Säteilijä	Nykyinen viemäri päästöjen kautta
2	Pohja	Hallitsee transistorin vääristymistä
3	Keräilijä	Virta virtaa keräilijän läpi

2N2907A CAD -malli

2N2907A -symboli

2N2907a jalanjälki

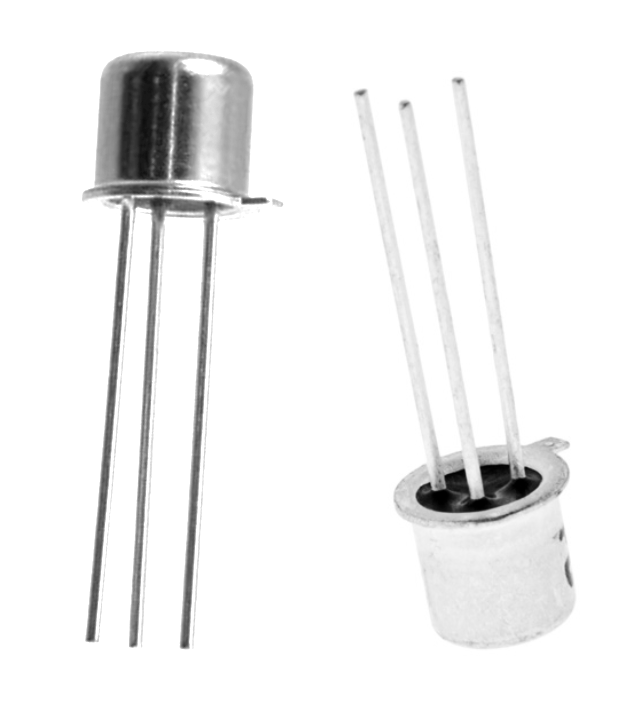

2N2907A 3D -malli

2N2907A: n tekniset eritelmät

Tekniset eritelmät, ominaisuudet, ominaisuudet ja komponentit stmicroelectronics 2n2907a vertailukelpoisilla eritelmillä.

Tyyppi	Parametri
Asentaa	Reiän läpi
Asennustyyppi	Reiän läpi
Paketti / kotelo	TO-206AA, TO-18-3 -metallitölkki
Nastat	3
Paino	4.535924G
Transistorielementtimateriaali	Pii
Keräilijän ja emitterin jakautuminen	60 V
Elementtien lukumäärä	1
hfemin	50
Käyttölämpötila	175 ° C TJ
Pakkaus	Massa
JESD-609-koodi	E3
Pbfree -koodi	Kyllä
Osien tila	Vanhentunut
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
Päätteiden lukumäärä	3
ECCN -koodi	Ear99
Terminaalipinta	Matta tina (SN)
Jännite - nimellis tasavirta	-60 V
Enimmäisvoiman hajoaminen	400MW
Terminaalin sijainti	Pohja
Terminaalimuoto	Langa
Nykyinen luokitus	-600MA
Taajuus	200MHz
Perusosanumero	2N29
Nastaluku	3
Referenssiastandardi	CECC
Jännite	60 V
Elementin kokoonpano	Yksittäinen
Virran hajoaminen	400MW
Transistorisovellus	Vaihtaminen
Hanki kaistanleveystuote	200MHz
Napaisuus/kanavatyyppi	PNP
Transistorityyppi	PNP
Keräilijän emitterijännite (VCEO)	60 V
Max Collector Virta	600MA
DC Nykyinen voitto (HFE) (min) @ IC, VCE	100 @ 150Ma 10V
Nykyinen - keräilijän raja (max)	10na icbo
VCE -kylläisyys (max) @ ib, ic	1,6 V @ 50mA, 500mA
Siirtymätaajuus	200MHz
Keräilijän kantajännite (VCBO)	60 V
Emitterin pohjajännite (VEBO)	5V
Käännä Time-Max (TON)	45 ns
Keräilijäpohjakapasitance-max	8PF
Halkaisija	5,8 mm
Korkeus	5,3 mm
Pituus	5,8 mm
Leveys	5,8 mm
Saavuttaa SVHC: n	Ei svhc
Säteilykovettuminen	Ei
ROHS -tila	ROHS3 -yhteensopiva
Lyijyvapaa	Lyijyvapaa

2N2907A: n ominaisuudet ja ominaisuudet

Hermeettisesti suljettu metallipurkki

2N2907A on pakattu-18-metalli-tölkkiin, mikä tarjoaa parannettua suojaa kosteutta ja ympäristövaatteita vastaan.Tämä malli tekee transistorista kestävämmän, varmistaen, että se toimii hyvin monissa olosuhteissa.

Sirun määritysvaihtoehto

Metalli voi paketti yhdessä 2N2907A: n saatavana myös sirun kokoonpanona, joka tarjoaa joustavuuden suunnittelusi tai sovellustarpeesi perusteella.Tämän valinnan avulla voit valita parhaan muodon transistorin käyttöön tietyssä piirissä.

Enimmäiskeräinvirta (IC): 600MA

Tämä transistori pystyy käsittelemään keräilijävirtaa jopa 600 mA: iin, mikä antaa sille mahdollisuuden tukea erilaisia ​​piirejä.Tämä nykyinen luokitus tarjoaa vankan suorituskyvyn ilman liiallista lämmön kertymistä.

Kollektorin suurin jännite (VCE): -60V

Kollektori-emitterin jännitteellä jopa -60 V, 2N2907A sopii keskijännitesovelluksiin, mikä tarjoaa turvallisen jännitteen vaatimusten käsittelyn useimmissa elektronisissa projekteissa.

Enimmäiskeräinpohjajännite (VCB): -60V

Keräilijäpohjajännite on myös -60V: n arvo, mikä parantaa transistorin monipuolisuutta.Tämä ominaisuus mahdollistaa luotettavan toiminnan eri piiriolosuhteissa, joissa tarvitaan kohtalainen jännitteenkäsittely.

Suurin emitteripohjajännite (VBE): -5V

2N2907a tukee emitteripohjaista jännitettä -5V: n, joka tarjoaa stabiilisuuden sovelluksissa, jotka vaativat alhaisempia jännitteitä, mikä sopii siihen erilaisiin sähköympäristöihin.

Enimmäiskeräimen hajoaminen (PC): 400 milliwattia

Kun enimmäiskeräimen hajoaminen on 400 MW, tämä transistori pystyy käsittelemään lämpöä tehokkaasti, mikä on erityisen hyödyllistä piireissä, joilla on kohtalainen tehovaatimus.Se varmistaa pitkäaikaisen toiminnallisuuden ilman ylikuumenemista.

Suurin siirtymätaajuus (FT): 200 MHz

Transistorin siirtymätaajuus 200 MHz tekee siitä sopivan nopeaan kytkentä- ja signaalin monistustehtäviin, mikä mahdollistaa tehokkaan toiminnan RF- ja muissa korkeataajuisissa sovelluksissa.

Vähimmäis- ja enimmäis DC -virranvahvistus (HFE): 100 - 300

DC -virran vahvistusalue 100–300 tarjoaa joustavuuden piirisuunnittelussa, tukee erilaisia ​​monistusasteita ja tekee siitä mukautuvan erilaisiin vahvistustarpeisiin.

Käyttölämpötila -alue: -65 -200 ° C

Käyttölämpötila -alueella -65-200 ° C: ssa 2N2907A on rakennettu toimimaan luotettavasti äärimmäisissä olosuhteissa, mikä tekee siitä sopivan sekä jokapäiväiseen että erikoistuneeseen käyttötarkoitukseen.

Hakemukset 2N2907A -transistorille

DC/DC -muuntimet

2N2907a toimii hyvin tasavirta/DC -muuntimissa, mikä auttaa muuttamaan yhden jännitteen toiseen tehokkaasti.Sen kyky käsitellä kohtalaisia ​​virtauksia tekee siitä hyvän valinnan piireihin, jotka vaativat vakaan jännitteen muuntamista.

Mikroaaltouunisovellukset

Mikroaaltopiireissä 2N2907A: n nopea kytkentäominaisuudet tukevat korkeataajuisten signaalien käsittelyä.Tämä ominaisuus tekee siitä ihanteellisen monistus- ja signaalin modulaatiotehtävien kanssa mikroaaltoteknologiassa.

Äänenvahvistus

Tätä transistoria käytetään yleisesti audiopiireissä, mikä tarjoaa luotettavan vahvistuksen äänisignaaleista.Sen tasainen hyöty varmistaa selkeän äänenlaadun, joten se sopii äänisovelluksiin, jotka vaativat johdonmukaista signaalin voimakkuutta.

Ääni -esivahvistus

Yleisen monistuksen lisäksi 2N2907A: ta käytetään usein esikatselussa, mikä auttaa lisäämään matalan tason äänisignaaleja.Se on ihanteellinen sovelluksille, joissa signaaleja on vahvistettava ennen jatkokäsittelyä.

Yleinen signaalin monistus

2N2907A toimii tehokkaasti erilaisissa signaalin monistusrooleissa, mikä tekee siitä hyödyllisen sekä analogisissa että digitaalisissa piireissä, joissa signaalin lisäys tarvitaan piirin suorituskyvyn parantamiseksi.

Kytkentäsovellukset

PNP -transistorina 2N2907A: ta voidaan käyttää tehokkaana kytkimenä kytkemällä piirit päälle ja pois päältä tarvittaessa.Tämä toiminto on erityisen arvokas pienitehoisissa sovelluksissa, joissa vaaditaan nopeaa vaihtoa.

RF -sovellukset

2N2907A: n korkea siirtymätaajuus tekee siitä ihanteellisen RF-sovelluksille, tukee selkeää signaalin lähetystä ja luotettavaa vahvistusta radiotaajuuksilla varmistaen, että se pystyy käsittelemään nopeaa tietoa tehokkaasti.

Vaihtoehtoiset vaihtoehdot 2N2907A: lle

Olla 2N2222a

Olla KSP2907a

Olla KTN2907a

• MPS2907a

2N2907a: n mitat

Valmistajatiedot 2N2907A: lle

2N2907A: n valmistaja stmicroelectronics on hyvin arvostettu puolijohdemaailmassa.Sidikroelektroniikka, joka tunnetaan pii -innovaatioiden yhdistämisestä edistyneeseen suunnitteluun, tuottaa laajan valikoiman elektronisia komponentteja, jotka tukevat sovelluksia jokapäiväisestä elektroniikasta erikoistuneisiin teollisuusjärjestelmiin.Laatuun ja kestävyyteen keskittyen heidän tuotteet, kuten 2N2907A, on suunniteltu vastaamaan monipuolisia markkinoiden tarpeita.

Niiden laaja valikoima sisältää ratkaisuja virranhallintaan, mikrokontrollereihin ja RF -tekniikoihin.Sekäyhdistyksen ja yhteistyön kanssa eri toimialojen kanssa stmicroelectronics on tärkeä rooli laitteiden ja järjestelmien mahdollistamisessa monilla aloilla.Tämä sitoutuminen luotettaviin ja kestäviin ratkaisuihin varmistaa, että 2N2907A: n kaltaiset komponentit voivat tukea erilaisia ​​käyttötarkoituksia säilyttäen samalla laadun ja suorituskyvyn.

Vertailukelpoiset tuotteet, joilla on samanlaisia ​​vaatimuksia

Osanumero	Valmistaja	Asentaa	Paketti / kotelo	Keräilijän emitterin hajoamisjännite	Max Collector Virta	Enimmäisvoiman hajoaminen	Virran hajoaminen	Säteilykovettuminen
2N2907a	Stmicroelectronics	Reiän läpi	TO-206AA, TO-18-3 -metallitölkki	60 V	600 Ma	400 MW	400 MW	Ei
Tammikuu2n2907a	Microsemi Corporation	Reiän läpi	TO-206AA, TO-18-3 -metallitölkki	60 V	600 Ma	500 MW	500 MW	Ei
2N2907a	Microsemi/puolijohde	Reiän läpi	TO-206AA, TO-18-3 -metallitölkki	60 V	600 Ma	500 MW	500 MW	Ei
JANTXV2N2907A	Microsemi Corporation	Reiän läpi	Vuoteen 18	-	600 Ma	500 MW	500 MW	Ei
