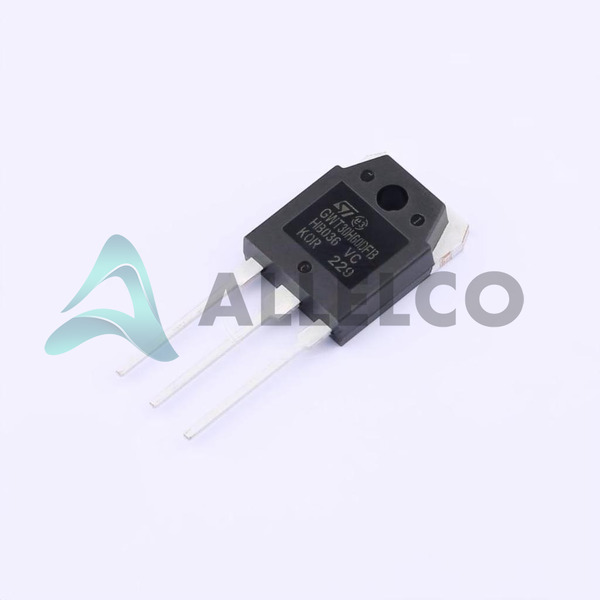

STGWT30H60DFB Image
Kuva voi olla esitys.
Katso tuotteiden yksityiskohdat.
EXPRESS -VAIHTOEHTO
Maksutapa

STGWT30H60DFB - STMicroelectronics

Valmistaja Osa numero
STGWT30H60DFB
Valmistaja
STMicroelectronics
Allelco Osa numero
32D-STGWT30H60DFB
ECAD -malli
Osien kuvaus
IGBT 600V 60A 260W TO3PL
Paketti
TO-3P-3, SC-65-3
Tietolomake
STGW(T)30H60DFB.pdf
RoHs-tila
Sertifiointi
Varastossa: 20352

Vaadittavat kentät on merkitty tähdellä (*)
Lähetä RFQ, vastaamme heti.

Määrä
EXPRESS -VAIHTOEHTO
Maksutapa
Sertifiointi

tekniset tiedot

STGWT30H60DFB -teknologiavaatimukset
STMicroelectronics - STGWT30H60DFB Tekniset eritelmät, ominaisuudet, parametrit ja osat, joilla on samanlaiset eritelmät kuin STMicroelectronics - STGWT30H60DFB

Tuoteominaisuus Attribuuttiarvo
Valmistaja STMicroelectronics
Jännite - Collector Emitter Breakdown (Max) 600 V
Vce (päällä) (Max) @ Vge, Ic 2V @ 15V, 30A
Testaa kunto 400V, 30A, 10Ohm, 15V
Td (päällä / pois) @ 25 ° C 37ns/146ns
Switching Energy 383µJ (on), 293µJ (off)
Toimittaja Device Package TO-3P
Sarja -
Käänteinen Recovery Time (TRR) 53 ns
Virta - Max 260 W
Tuoteominaisuus Attribuuttiarvo
Pakkaus / Case TO-3P-3, SC-65-3
Paketti Tube
Käyttölämpötila -55°C ~ 175°C (TJ)
Asennustyyppi Through Hole
Syötetyyppi Standard
IGBT Tyyppi Trench Field Stop
Gate Charge 149 nC
Nykyinen - Collector Pulssi (ICM) 120 A
Nykyinen - Collector (le) (Max) 60 A
Perustuotteenumero STGWT30

Ympäristö- ja vientiluokitukset

MääRITE KUVAUS
RoHs-tila
Kosteuden herkkyystaso (MSL) 1 (Unlimited)
Saavuttaa tila REACH Unaffected
ECCN EAR99
HTSUS

Osat, joilla on samanlaisia eritelmiä

Kolmella oikealla olevalla osalla on samanlaiset eritelmät kuin STMicroelectronics STGWT30H60DFB.

Tuoteominaisuus STGWT30H60DFB STGWT20HP65FB STGWT30HP65FB STGWT40HP65FB
Osa numero STGWT30H60DFB STGWT20HP65FB STGWT30HP65FB STGWT40HP65FB
Valmistaja STMicroelectronics STMicroelectronics Nexperia USA Inc. STMicroelectronics
Toimittaja Device Package TO-3P TO-3P - TO-3P
Sarja - HB - HB
Td (päällä / pois) @ 25 ° C 37ns/146ns -/139ns - -/142ns
IGBT Tyyppi Trench Field Stop Trench Field Stop - Trench Field Stop
Käyttölämpötila -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ) - -55°C ~ 175°C (TJ)
Virta - Max 260 W 168 W - 283 W
Perustuotteenumero STGWT30 STGWT20 - STGWT40
Nykyinen - Collector (le) (Max) 60 A 40 A - 80 A
Vce (päällä) (Max) @ Vge, Ic 2V @ 15V, 30A 2V @ 15V, 20A - 2V @ 15V, 40A
Switching Energy 383µJ (on), 293µJ (off) 170µJ (off) - 363µJ (off)
Testaa kunto 400V, 30A, 10Ohm, 15V 400V, 20A, 10Ohm, 15V - 400V, 40A, 5Ohm, 15V
Jännite - Collector Emitter Breakdown (Max) 600 V 650 V - 650 V
Nykyinen - Collector Pulssi (ICM) 120 A 80 A - 160 A
Pakkaus / Case TO-3P-3, SC-65-3 TO-3P-3, SC-65-3 - TO-3P-3, SC-65-3
Gate Charge 149 nC 120 nC - 210 nC
Syötetyyppi Standard Standard - Standard
Käänteinen Recovery Time (TRR) 53 ns 140 ns - 140 ns
Paketti Tube Tube Bulk Tube
Asennustyyppi Through Hole Through Hole - Through Hole

STGWT30H60DFB Datalta PDF

Lataa STGWT30H60DFB PDF -lehdet ja STMicroelectronics -dokumentaatio STGWT30H60DFB - STMicroelectronics: lle.

PCN -suunnittelu/eritelmä
Mult Dev Adv Material Notice 8/Apr/2019.pdf TO-3P Marking Chg 11/Apr/2018.pdf
PCN -kokoonpano/alkuperä
IGBT/IPM TFS A/T Add 22/Oct/2021.pdf
Tietotarvikkeet
STGW(T)30H60DFB.pdf
