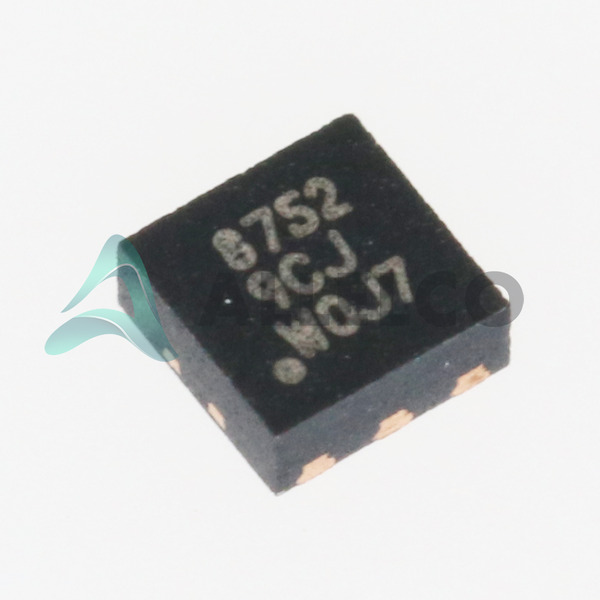

CSD87502Q2 - Texas Instruments

Valmistaja Osa numero
CSD87502Q2
Valmistaja
Texas Instruments
Allelco Osa numero
32D-CSD87502Q2
ECAD -malli
Osien kuvaus
MOSFET 2N-CH 30V 5A 6WSON
Paketti
6-WDFN Exposed Pad
Tietolomake
CSD87502Q2.pdf
RoHs-tila
Sertifiointi
Varastossa: 121150

Vaadittavat kentät on merkitty tähdellä (*)
Lähetä RFQ, vastaamme heti.

Määrä
EXPRESS -VAIHTOEHTO
Maksutapa
Sertifiointi

tekniset tiedot

CSD87502Q2 -teknologiavaatimukset
Texas Instruments - CSD87502Q2 Tekniset eritelmät, ominaisuudet, parametrit ja osat, joilla on samanlaiset eritelmät kuin Texas Instruments - CSD87502Q2

Tuoteominaisuus Attribuuttiarvo
Valmistaja Texas Instruments
Vgs (th) (Max) @ Id 2V @ 250µA
teknologia MOSFET (Metal Oxide)
Toimittaja Device Package 6-WSON (2x2)
Sarja NexFET™
RDS (Max) @ Id, Vgs 32.4mOhm @ 4A, 10V
Virta - Max 2.3W
Pakkaus / Case 6-WDFN Exposed Pad
Paketti Tape & Reel (TR)
Tuoteominaisuus Attribuuttiarvo
Käyttölämpötila -55°C ~ 150°C (TJ)
Asennustyyppi Surface Mount
Tulo Kapasitanssi (Ciss) (Max) @ Vds 353pF @ 15V
Gate Charge (Qg) (Max) @ Vgs 6nC @ 10V
FET Ominaisuus -
Valua lähde jännite (Vdss) 30V
Virta - Jatkuva tyhjennys (Id) @ 25 ° C 5A
kokoonpano 2 N-Channel (Dual)
Perustuotteenumero CSD87502

Ympäristö- ja vientiluokitukset

MääRITE KUVAUS
RoHs-tila
Kosteuden herkkyystaso (MSL) 1 (Unlimited)
Saavuttaa tila REACH Unaffected
ECCN EAR99
HTSUS

Osat, joilla on samanlaisia eritelmiä

Kolmella oikealla olevalla osalla on samanlaiset eritelmät kuin Texas Instruments CSD87502Q2.

Tuoteominaisuus CSD87502Q2 CSD87503Q3E CSD87381PT CSD88537ND
Osa numero CSD87502Q2 CSD87503Q3E CSD87381PT CSD88537ND
Valmistaja Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Käyttölämpötila -55°C ~ 150°C (TJ) -55°C ~ 150°C (TJ) -55°C ~ 150°C (TJ) -55°C ~ 150°C (TJ)
Sarja NexFET™ NexFET™ NexFET™ NexFET™
Asennustyyppi Surface Mount Surface Mount Surface Mount Surface Mount
Toimittaja Device Package 6-WSON (2x2) 8-VSON (3.3x3.3) 5-PTAB (3x2.5) 8-SOIC
teknologia MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide)
Gate Charge (Qg) (Max) @ Vgs 6nC @ 10V 17.4nC @ 4.5V 5nC @ 4.5V 18nC @ 10V
FET Ominaisuus - - Logic Level Gate -
Pakkaus / Case 6-WDFN Exposed Pad 8-PowerVDFN 5-LGA 8-SOIC (0.154", 3.90mm Width)
Tulo Kapasitanssi (Ciss) (Max) @ Vds 353pF @ 15V 1020pF @ 15V 564pF @ 15V 1400pF @ 30V
Vgs (th) (Max) @ Id 2V @ 250µA 2.1V @ 250µA 1.9V @ 250µA 3.6V @ 250µA
Perustuotteenumero CSD87502 CSD87503 CSD87381 CSD88537
RDS (Max) @ Id, Vgs 32.4mOhm @ 4A, 10V 13.5mOhm @ 6A, 10V 16.3mOhm @ 8A, 8V 15mOhm @ 8A, 10V
Virta - Jatkuva tyhjennys (Id) @ 25 ° C 5A 10A (Ta) 15A 15A
kokoonpano 2 N-Channel (Dual) 2 N-Channel (Dual) Common Source 2 N-Channel (Half Bridge) 2 N-Channel (Dual)
Valua lähde jännite (Vdss) 30V 30V 30V 60V
Virta - Max 2.3W 15.6W 4W 2.1W
Paketti Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

CSD87502Q2 Datalta PDF

Lataa CSD87502Q2 PDF -lehdet ja Texas Instruments -dokumentaatio CSD87502Q2 - Texas Instruments: lle.

PCN -kokoonpano/alkuperä
CSDYYY 01/Feb/2019.pdf
