tekniset tiedot

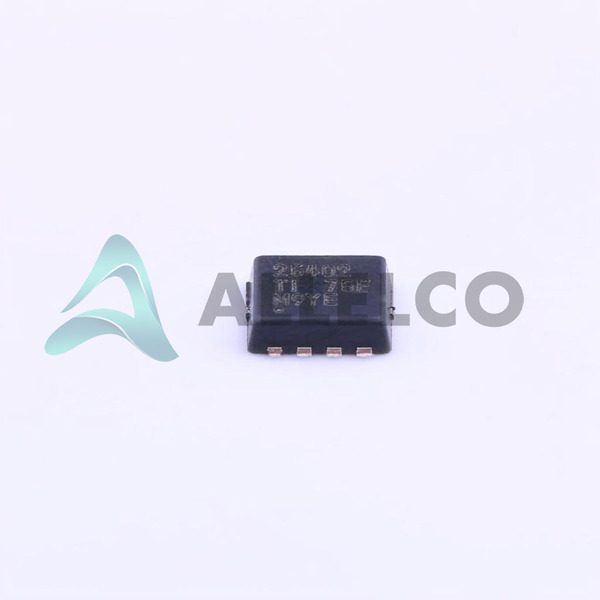

CSD25402Q3A -teknologiavaatimukset
Texas Instruments - CSD25402Q3A Tekniset eritelmät, ominaisuudet, parametrit ja osat, joilla on samanlaiset eritelmät kuin Texas Instruments - CSD25402Q3A
| Tuoteominaisuus |
Attribuuttiarvo
| |
| Valmistaja |
Texas Instruments |
|
| Vgs (th) (Max) @ Id |
1.15V @ 250µA |
|
| Vgs (Max) |
±12V |
|
| teknologia |
MOSFET (Metal Oxide) |
|
| Toimittaja Device Package |
8-VSONP (3x3.15) |
|
| Sarja |
NexFET™ |
|
| RDS (Max) @ Id, Vgs |
8.9mOhm @ 10A, 4.5V |
|
| Tehonkulutus (Max) |
2.8W (Ta), 69W (Tc) |
|
| Pakkaus / Case |
8-PowerVDFN |
|
| Paketti |
Tape & Reel (TR) |
|
| Tuoteominaisuus |
Attribuuttiarvo
| |
| Käyttölämpötila |
-55°C ~ 150°C (TJ) |
|
| Asennustyyppi |
Surface Mount |
|
| Tulo Kapasitanssi (Ciss) (Max) @ Vds |
1790 pF @ 10 V |
|
| Gate Charge (Qg) (Max) @ Vgs |
9.7 nC @ 4.5 V |
|
| FET tyyppi |
P-Channel |
|
| FET Ominaisuus |
- |
|
| Taajuusmuuttajan jännite (Max Rds On, Min Rds On) |
1.8V, 4.5V |
|
| Valua lähde jännite (Vdss) |
20 V |
|
| Virta - Jatkuva tyhjennys (Id) @ 25 ° C |
76A (Tc) |
|
| Perustuotteenumero |
CSD25402Q3 |
|
