tekniset tiedot
CSD18540Q5B -teknologiavaatimukset

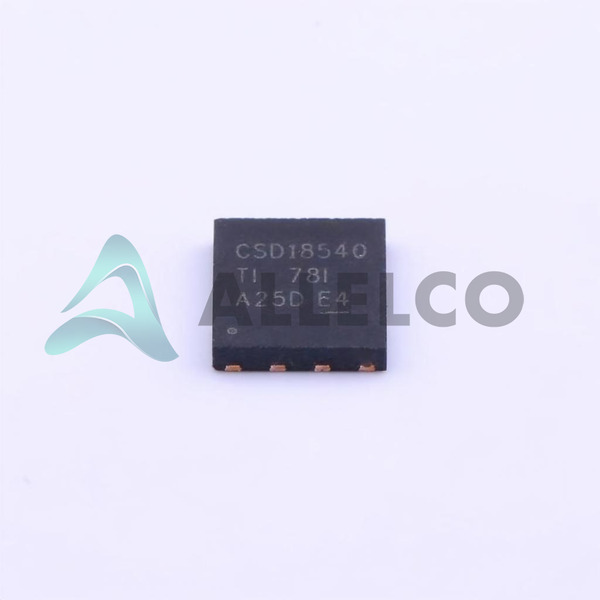

Texas Instruments - CSD18540Q5B Tekniset eritelmät, ominaisuudet, parametrit ja osat, joilla on samanlaiset eritelmät kuin Texas Instruments - CSD18540Q5B
| Tuoteominaisuus |
Attribuuttiarvo
| |
| Valmistaja |
Texas Instruments |
|
| Vgs (th) (Max) @ Id |
2.3V @ 250µA |
|
| Vgs (Max) |
±20V |
|
| teknologia |
MOSFET (Metal Oxide) |
|
| Toimittaja Device Package |
8-VSON-CLIP (5x6) |
|
| Sarja |
NexFET™ |
|
| RDS (Max) @ Id, Vgs |
2.2mOhm @ 28A, 10V |
|
| Tehonkulutus (Max) |
3.1W (Ta), 195W (Tc) |
|
| Pakkaus / Case |
8-PowerTDFN |
|
| Paketti |
Tape & Reel (TR) |
|
| Tuoteominaisuus |
Attribuuttiarvo
| |
| Käyttölämpötila |
-55°C ~ 150°C (TJ) |
|
| Asennustyyppi |
Surface Mount |
|
| Tulo Kapasitanssi (Ciss) (Max) @ Vds |
4230 pF @ 30 V |
|
| Gate Charge (Qg) (Max) @ Vgs |
53 nC @ 10 V |
|
| FET tyyppi |
N-Channel |
|
| FET Ominaisuus |
- |
|
| Taajuusmuuttajan jännite (Max Rds On, Min Rds On) |
4.5V, 10V |
|
| Valua lähde jännite (Vdss) |
60 V |
|
| Virta - Jatkuva tyhjennys (Id) @ 25 ° C |
100A (Ta) |
|
| Perustuotteenumero |
CSD18540 |
|
