tekniset tiedot
CSD16411Q3 -teknologiavaatimukset

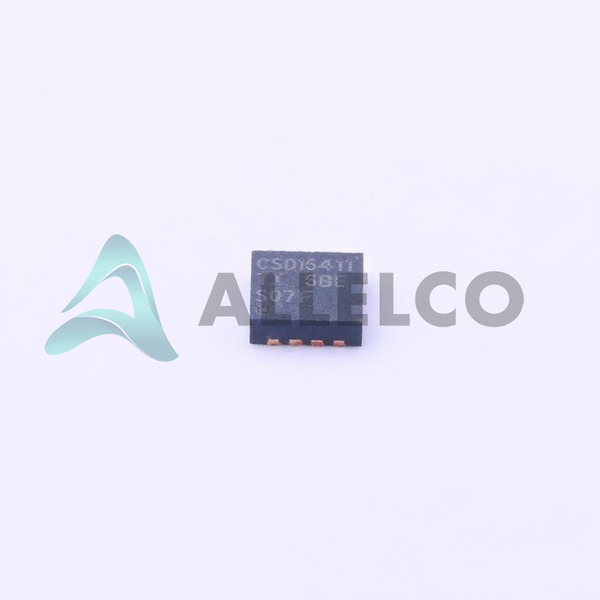

Texas Instruments - CSD16411Q3 Tekniset eritelmät, ominaisuudet, parametrit ja osat, joilla on samanlaiset eritelmät kuin Texas Instruments - CSD16411Q3
| Tuoteominaisuus |
Attribuuttiarvo
| |
| Valmistaja |
Texas Instruments |
|
| Vgs (th) (Max) @ Id |
2.3V @ 250µA |
|
| Vgs (Max) |
+16V, -12V |
|
| teknologia |
MOSFET (Metal Oxide) |
|
| Toimittaja Device Package |
8-VSONP (3x3.15) |
|
| Sarja |
NexFET™ |
|
| RDS (Max) @ Id, Vgs |
10mOhm @ 10A, 10V |
|
| Tehonkulutus (Max) |
2.7W (Ta) |
|
| Pakkaus / Case |
8-PowerVDFN |
|
| Paketti |
Tape & Reel (TR) |
|
| Tuoteominaisuus |
Attribuuttiarvo
| |
| Käyttölämpötila |
-55°C ~ 150°C (TJ) |
|
| Asennustyyppi |
Surface Mount |
|
| Tulo Kapasitanssi (Ciss) (Max) @ Vds |
570 pF @ 12.5 V |
|
| Gate Charge (Qg) (Max) @ Vgs |
3.8 nC @ 4.5 V |
|
| FET tyyppi |
N-Channel |
|
| FET Ominaisuus |
- |
|
| Taajuusmuuttajan jännite (Max Rds On, Min Rds On) |
4.5V, 10V |
|
| Valua lähde jännite (Vdss) |
25 V |
|
| Virta - Jatkuva tyhjennys (Id) @ 25 ° C |
14A (Ta), 56A (Tc) |
|
| Perustuotteenumero |
CSD16411 |
|
lähetys
Toimitusaika
Varastossa olevat esineet voidaan lähettää 24 tunnin sisällä.Jotkut osat järjestetään toimitukseen 1-2 päivän kuluessa päivämäärästä, jolloin kaikki tavarat saapuvat varastoon.Ja Allelco -laiva tilaa kerran päivässä noin klo 17.00, paitsi sunnuntaina.Kun tavarat on lähetetty, arvioitu toimitusaika riippuu kuljetusmenetelmistä ja toimituskohdista.Seuraavassa taulukossa on logistinen aika joillekin yleisille maille.
Toimituskustannukset
- Käytä pikatiliäsi lähetykseen, jos sinulla on sellainen.
- Käytä tiliämme lähetykseen.Katso alla olevasta taulukosta likimääräiset maksut.
(Eri aikataulun / maiden / pakettien koon hinta on erilainen.)
Toimitusmenetelmä
- Tuki DHL / UPS / FedEx / TNT / EMS / SF: n globaali yhteinen lähetys.
- Muut enemmän lähetystapoja, ota yhteyttä asiakaspäällikköösi.
| Yleismaiden logistisen ajan viite |
| Alue |
Maa |
Logistinen aika (päivä) |
| Amerikka |
Yhdysvallat |
5 |
| Brasilia |
7 |
| Eurooppa |
Saksa |
5 |
| Yhdistynyt kuningaskunta |
4 |
| Italia |
5 |
| Oseania |
Australia |
6 |
| Uusi -Seelanti |
5 |
| Aasia |
Intia |
4 |
| Japani |
4 |
| Lähi -itä |
Israel |
6 |
| DHL & FedEx -lähetysmaksut Viite |
| Lähetysmaksut (kg) |
Viite DHL (USD $) |
| 0,00 kg-1.00 kg |
30,00 dollaria - USD 60,00 dollaria |
| 1,00 kg-2,00 kg |
USD 40,00 dollaria - 80,00 dollaria USD |
| 2,00 kg-3,00 kg |
USD 50,00 dollaria - USD 100,00 dollaria |
- Huomaa:
- Yllä oleva taulukko on tarkoitettu vain viitteeksi.Hallitsemattomille tekijöille voi olla jonkin verran tiedon puolueellisuutta.
Ota yhteyttä, jos sinulla on kysyttävää.
