M24C16-RMN6TP EEPROM-sirun rakenne ja käyttö

Luettelo

M24C16-RMN6TP on stmicroelectronicsin tuottama sarjaelektroninen muistisiru, joka kuuluu EEPROM-sarjaan (sähköisesti poistettava ohjelmoitava vain luku -muisti) -sarjaan.Sitä käytetään laajasti videokameroissa, sulautetuissa logiikassa, supertietokoneissa, kiintolevyissä, DVD -levypuskureissa ja staattisissa satunnaiskäyttömuistoissa.Tämä artikkeli esittelee yksityiskohtaisesti M24C16-RMN6TP: n auttaaksesi sinua ymmärtämään ja soveltamaan tätä sirua paremmin.

M24C16-RMN6TP-kuvaus

M24C16-RMN6TP on stmicroelectronicsin käynnistämä 16 kbit I2C -sarjaelektroninen muisti.Se käyttää I2C -sarjarajapinta ja tukee useita kirjoitussuojausmuotoja.Tällä laitteella on nopea tiedonsiirtonopeus ja erittäin integroitu muotoilu, joten sitä voidaan käyttää laajasti erilaisissa elektronisissa laitteissa.M24C16 -RMN6TP: n käyttöjännitealue on välillä 2,5 V -5,5 V, kun taas sen käyttölämpötila on -40 ° C - +85 ° C.Lisäksi siru on 8-nastainen SOIC-paketti, joka on molemmat kätevä juottamiselle että kokoonpanolle.

Vaihtoehtoiset mallit:

Olla BR24G16FJ-3GTE2

Olla CAT24C16WI-G

Olla M24C16-RMN6P

Olla 24AA16T-E/SN

M24C16-RMN6TP: n perusrakenne ja työperiaate

M24C16-RMN6TP hyväksyy 8-bittisen osoitteen osoitetilan ja sisältää yhteensä 2048 osoitetta.Jokainen osoite vastaa 8-bittistä tietojen tallennusyksikköä.Sirun sisällä on myös ohjauslogiikkayksikkö, joka vastaa datan lukemisen ja kirjoittamisen käsittelystä.Lisäksi sirulla on myös kirjoitussuojaustoiminto, joka voi tehokkaasti estää tietojen kirjoittamisen tai poistamisen asettamalla ohjausrekisteriä.Ja M24C16-RMN6TP: n työperiaate perustuu I2C-väyläprotokollaan, joka toteuttaa viestintää mestarin ja yhden tai useamman orjalaitteen välillä.Mestari lukee tai kirjoittaa tietoja orjalaitteesta lähettämällä ohjeita ja tietoja.M24C16-RMN6TP suorittaa tietojen tallennus- ja käyttötoiminnot sisäisten rekistereiden ja logiikkapiirien kautta.

M24C16-RMN6TP: n tekniset parametrit

• Valmistaja: stmicroelectronics

• Paketti / kotelo: SOIC-8

• Pakkaus: nauha ja kela (TR)

• Pääsyaika: 900 ns

• Muistin koko: 16 kbit

• Kellotaajuus: 400 kHz

• Rajapintatyyppi: 2-johdin, I2C

• Syöttöjännite: 1,8 V ~ 5,5 V

• Käyttölämpötila: -40 ° C ~ 85 ° C

• Kellon enimmäistaajuus: 400 kHz

• Asennustyyli: SMD/SMT

• pituus/leveys/korkeus/: 5 mm/4 mm/1,65 mm

• Tuoteryhmä: EEPROM

Mitkä ovat M24C16-RMN6TP: n markkinoiden kilpailukykyiset edut?

Useita kirjoitussuojausmuotoja

M24C16-RMN6TP tukee useita kirjoitussuojaustiloja, jotka voivat tehokkaasti estää tietojen kirjoittamisen tai menettämisen ja tietoturvan parantamisen.Tämä ominaisuus on erityisen tärkeä laitteissa, joiden on tallennettava tärkeitä tietoja pitkään.

Korkea suorituskyky

M24C16-RMN6TP: llä on nopea tietojenopeus ja erittäin integroitu muotoilu muistissa olevien elektronisten laitteiden suorituskykyvaatimusten täyttämiseksi.Sen L2C -väylänopeus jopa 400 kHz: iin voi nopeasti suorittaa tietojen luku- ja kirjoitustoiminnot, parantaa laitteen toiminnan tehokkuutta.

Hyvä yhteensopivuus ja helppokäyttöisyys

M24C16-RMN6TP: llä on hyvä yhteensopivuus erilaisten I2C-väylärajapintatilojen kanssa ja ne voidaan helposti integroida erilaisiin järjestelmiin.Lisäksi sen yksinkertainen toiminta ja helposti ymmärrettävä ohjelmointirajapinta antavat kehittäjille mahdollisuuden määrittää ja käyttää sitä helposti vähentämällä kehitysvaikeuksia ja kustannuksia.

Laaja valikoima levitysalueita

M24C16-RMN6TP: tä voidaan käyttää monissa elektronisissa laitteissa, kuten elektronisissa lukoissa, älykkäissä mittarissa, muistin laajennuksessa ja niin edelleen.Sen joustava kokoonpano ja erittäin integroitu muotoilu mahdollistavat sen vastaamaan eri laitteiden tarpeisiin ja tarjoamaan luotettavia tietojen tallennusratkaisuja erilaisille sovellusskenaarioille.

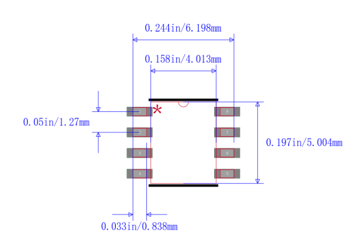

M24C16-RMN6TP-paketti

M24C16-RMN6TP: n pituus on 5 mm, leveys 4 mm ja korkeus 1,65 mm, ja se tulee SOIC-8-pakettiin sekä nauha- ja kelapakkauksiin.

M24C16-RMN6TP: n tiedonsiirtoprosessi I2C-väylässä

Varsinaisissa sovelluksissa isäntä lähettää komentoja ja osoitteita M24C16-RMN6TP: lle I2C-käyttöliittymän kautta muistin luku- ja kirjoitustoimintojen toteuttamiseksi.Esimerkiksi, isäntä voi lähettää Read Command and Memory -osoitteen, ja M24C16-RMN6TP palauttaa tiedot vastaavassa osoitteessa isäntälle I2C-väylän kautta.Samoin isäntä voi lähettää kirjoituskomentoja ja tietoja, ja M24C16-RMN6TP kirjoittaa tiedot muistiin määritellyssä osoitteessa.

Siirtoprosessi sisältää seuraavat vaiheet:

Aloitusolosuhteet: Isäntä (kuten mikrokontrolleri) luo aloitusolosuhteen vetämällä SDA -nasta korkeasta matalaan pitäen SCL -nasta korkealla.Tämä merkitsee tiedonsiirron alkamista I2C -väylässä.

Osoitekehys: Isäntä lähettää sitten 7-bittisen laitteen osoitteen ja 1-bittisen luku- ja kirjoitussuunnan bitin SDA-nastalle.M24C16-RMN6TP: lle laitteen osoite on 1010000 (binaari).Niiden joukossa, kun luku- ja kirjoitussuuntabitti on 1, se tarkoittaa, että isäntä lähettää tietoja laitteelle (ts. Kirjoitusoperaatio);Kun luku- ja kirjoitussuunnan bitti on 0, se tarkoittaa, että isäntä vastaanottaa tietoja laitteesta (ts. Lukemisen toimenpide).

Tietokehys: Osoitekehyksen jälkeen tiedot lähetetään isännän ja laitteen välillä.Tietokehys sisältää 8 bittiä tietoa ja kuittausbitti.Isäntä lähettää tietoja SDA -nastalle ja laite vastaanottaa tiedot.Kun jokainen databitti on siirretty, SCL -PIN -koodin kellosignaali lukitsee tiedot SDA -nastalle.

KUOMAUTUSBITTI: Kun datakehyksen viimeinen datan siirto on saatu päätökseen, vastaanottolaite (M24C16-RMN6TP) vetää SDA-PIN-koodin matalaksi, mikä osoittaa, että vastaanotetut tiedot ovat oikein.Kun isäntä havaitsee, että vastausbitti on alhainen, se voi jatkaa seuraavan tietokehyksen lähettämistä tai lähettää pysäytysolosuhteet tiedonsiirron lopettamiseksi.

Pysäytysolosuhteet: Isäntä tuottaa pysäytysolosuhteen vetämällä SDA -nasta alhaisesta tasosta korkealle tasolle ja pitämällä SCL -nasta korkealla tasolla samanaikaisesti.Tämä merkitsee tiedonsiirron loppua I2C -väylässä.

M24C16-RMN6TP: n enimmäisluokitukset

Laitteen käyttäminen liitteenä olevassa taulukossa määritettyjen luokitusten ulkopuolella voi johtaa peruuttamattomiin vaurioihin.Nämä arvosanat toimivat yksinomaan stressirajoituksina, ja laitteen hyödyntäminen näissä tai muissa olosuhteissa, joita ei ole nimenomaisesti hahmoteltu tämän määritelmän toimintasegmenteissä, ei päätetä.Altistuminen absoluuttisille enimmäisluokitusolosuhteille pidennetyillä ajanjaksoilla voi vaikuttaa laitteen luotettavuuteen.

Yhteensä Jedec STD J-STD-020D: n (pienen rungon, SN-PB: n tai PB-vapaan kokoonpanon suhteen), St ecopack 7191395 -määrityksen ja vaarallisten aineiden rajoitusten eurooppalaisen direktiivin (ROHS Dirirtive 2011/65/EU heinäkuun 2011 aikana 2011).

AEC-Q100-002: n mukaan positiiviset ja negatiiviset pulssit, joita käytetään PIN-yhteyksien eri yhdistelmiin (ANSI/ESDA/JEDEC JS-001-2012 -standardin mukainen, C1 = 100 PF, R1 = 1500 Ω) mukainen.

Kuinka valmistaa kirjoitussuojaustila M24C16-RMN6TP: llä?

M24C16-RMN6TP: n kirjoitussuojaustila toteutetaan tietyllä laitteiston suunnittelulla ja ohjelmistoohjauksella.Ensinnäkin tässä muistissa on konfiguroitava kirjoitussuojatoiminto, ja käyttäjä voi ottaa käyttöön tai poistaa käytöstä kirjoitussuojauksen asettamalla vastaavat rekisteriharjat.Kun kirjoitussuoja on käytössä, kaikki yritykset kirjoittaa muistiin estetään, varmistaen, että siihen tallennetut tiedot eivät muuteta vahingossa tai vioittua.Toiseksi kirjoitussuojaustila voidaan toteuttaa ohjelmisto-ohjelmoinnin avulla.Käyttäjä voi aktivoida tai deaktivoida kirjoitussuojan lähettämällä tietyt komennot tai sekvenssit M24C16-RMN6TP: lle.Tämän lähestymistavan avulla käyttäjä voi muuttaa dynaamisesti muistin suojausta tarvittaessa erilaisten sovellusvaatimusten mukaan.Lisäksi M24C16-RMN6TP tukee laitteistotason kirjoitussuojaa.Tämä tarkoittaa, että itse muistilla on joitain kiinteitä laitteistoominaisuuksia, jotka estävät sille luvattomat kirjoitustoiminnot.Tämä laitteistosuojaus parantaa muistin turvallisuutta siten, että vain laitteet, joilla on asianmukaiset oikeudet ja todennus, voivat kirjoittaa muistiin.
