Ruokokytkin

Reed -kytkimet, vaikka ne ovat pieniä, ovat tärkeä osa nykypäivän tekniikkaa.Nämä laitteet käyttävät magneetteja työskentelemään ja niitä löytyy monista asioista kodinkoneista edistyneisiin lääketieteellisiin työkaluihin.Koska ne keksittiin vuonna 1936, Reed -kytkimistä on tullut tunnetuksi erittäin luotettavasta ja tehokkaasta.Tässä artikkelissa selitetään, kuinka Reed Switches toimii, mistä ne on tehty, ja erilaisia ​​tapoja, joilla niitä käytetään.Se puhuu myös heidän eduistaan ​​ja vertaa niitä Hall Effect -antureihin.

Luettelo

Kuva 1: Reed -kytkin

Mikä on Reed -kytkin?

Reed -kytkin on sähkömekaaninen laite, joka toimii magneettikentällä.Keksinyt vuonna 1936 W.B.Ellwood Bell Telephone Laboratoriesissa se koostuu kahdesta ferromagneettisesta terästä suljetussa lasikapselissa luotettavaa toimintaa eri olosuhteissa.

Reed -kytkimessä on kaksi magneettista terää (ruoko) tiukasti suljetun lasiputken sisällä.Johdot tulevat kytkimen molemmista päistä.Reedit pitävät pienellä tilalla erillään, ja niitä ympäröi kaasu, joka ei reagoi, yleensä typpi.Tämä asennus auttaa estämään ruosteen ja vähentämään kipinöitä.Ruokien kärjet on valmistettu vaikeista materiaaleista, kuten volframi, rodium tai elohopea.Nämä materiaalit auttavat ruokoja kestämään pidempään ja toimimaan paremmin, etenkin estämällä niitä kulumasta ja ruostumasta.Lasiputki on täytetty inertillä kaasulla ruosteen estämiseksi ja kipinöiden riskin alentamiseksi, mikä on erittäin tärkeää vaarallisissa ympäristöissä, joissa kipinät voivat aiheuttaa tulipaloja.

Reed -kytkimet käsittelevät laajan jännitteiden, virtojen ja taajuuksien valikoiman, joka tarjoaa erinomaisen sähköisen eristyksen ja erittäin alhaisen kestävyyden suljettuna.Ne eivät kuluta virtaa avoimessa, mikä parantaa tehokkuutta.Niiden sinetöity rakenne ja yksinkertainen toiminta varmistavat korkean luotettavuuden ja pitkäikäisyyden, jotka kykenevät miljardeihin kytkinsykleihin.Niitä käytetään kotitalouslaitteissa, kuten pesukoneissa ja turvallisuusjärjestelmissä, samoin kuin lääketieteellisissä välineissä, kuten Pillcam, mikä osoittaa niiden monipuolisuuden ja merkityksen nykyaikaisessa tekniikassa.

Kuinka Reed -kytkin toimii?

Kuva 2: Reed Blade on kosketuksessa magneettikentän läsnä ollessa

Reed -kytkin toimii käyttämällä yksinkertaista, mutta tehokasta mekanismia magneettien kanssa.Siinä on kaksi metalliterää suljetun lasikapselin sisällä.Nämä terät ovat kytkimen pääosat ja sijoitetaan hyvin lähellä toisiaan.

Kun magneetti tulee lähelle ruokokytkintä, kytkimen sisällä olevista metallisista teristä tulee myös magneetteja ja liikkuvat toisiaan kohti.Tämä magneettinen veto sulkee raon, joka on yleensä auki, antaen sähkön virtauksen kytkimen läpi.Tällä tavoin kytkin voi luotettavasti suorittaa sähköpiirin monissa eri laitteissa.Joissakin Reed -kytkimissä on myös normaalisti suljettu (NC) kosketus.Kun magneetti lähestyy, tämä kosketus avautuu, keskeyttäen sähkövirtauksen.

Kosketteihin käytetyt materiaalit, kuten volframi, rodium tai jopa elohopea, valitaan niiden johtavuuden ja kestävyyden vuoksi.Koko kokoonpano on suljettu lasikuoreen, joka on täynnä inerttiä kaasua, kuten typpeä.Tämä kaasu on paineessa, joka on alhaisempi kuin ilmakehän paine, mikä luo hallittu ympäristön kytkimen sisällä.Lasitiiviste estää ulkoisia tekijöitä, kuten kosteutta ja pölyä, joka vaikuttaa kytkimeen.Se estää myös koskettimien syöpyttämisen ja vähentää kipinöiden riskiä, ​​mikä voi tapahtua, kun koskettimet ovat auki tai sulkeutuvat.

Reed -kytkinosat

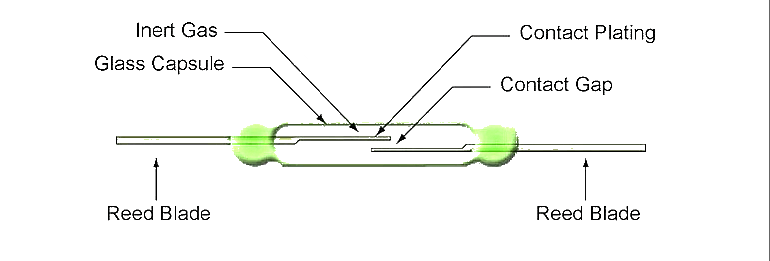

Kuva 3: Reed -kytkimen osat

Reed -kytkin on yksinkertainen sähkökytkin, joka toimii, kun magneettikenttä käytetään.Siinä on kaksi päämetallinauhaa (ruoko) lasiputken sisällä.Tässä on tarkempi katsaus Reed -kytkimen jokaiseen osaan ja mitä he tekevät:

Reed Blade Reed -terät ovat ohuita metallinauhoja, jotka ovat ruokokytkimen pääosat.Ne on valmistettu metalleista, jotka reagoivat magneetteihin, kuten rauta- tai nikkeli-rauta-seoksiin.Ruoat ovat hyvin lähellä toisiaan, mutta eivät kosketa.Kun magneetti on lähellä, ruoko liikkuvat toisiaan kohti, koskettavat ja sulje sähköpiiri.

Lasikapseli Lasikapseli on suljettu putki, joka pitää ruokoja.Se pitää ruokot turvassa pölyltä, kosteelta ja ruosteelta varmistaen, että ne toimivat hyvin.Lasi estää myös sähköongelmia, kuten oikosulkuja, pitämällä kytkimen toiminnassa oikein eri asetuksissa.

Kosketuspinnoitus Kosketuspisteet ovat ruokojen päät, jotka koskettavat, kun kytkin aktivoidaan magneettikentällä.Näissä pisteissä on usein rodiumin tai kullan päällyste vasteen vähentämiseksi ja ruosteen estämiseksi, mikä varmistaa luotettavan ja matalan resistenssin sähköyhteyden.

Kosketusväli Kosketuskuilu on pieni tila ruokojen välillä, kun magneettikentän ei ole läsnä.Tämä rako varmistaa, että piiri pysyy auki, kunnes magneettikenttä saa ruokojen koskettamaan ja sulkemaan piiri.

Inertti kaasu Lasikapseli täytetään inertillä kaasulla, yleensä typellä, ruosteen estämiseksi ja kipinöiden riskin vähentämiseksi, kun ruoko koskettavat.Tämä kapselin sisällä hallittu ympäristö varmistaa, että kytkin toimii hyvin pitkään.

Reed Switch -sovellukset

Jokapäiväinen sovellus

Kuva 4: Reed Switch -sovellukset jokapäiväisessä käytössä

Reed -kytkimiä käytetään monissa päivittäisissä laitteissa, kuten autoissa ja pesukoneissa.Murron hälytyksissä ne auttavat pitämään kodit turvassa.Tyypillinen murtohälytysjärjestelmä käyttää ruokokytkintä havaitaksesi, kun ikkunat tai ovet avataan.Näin se toimii: Pieni magneetti asetetaan ikkunan tai oven liikkuvaan osaan, kun taas ruokokytkin on asennettu kehykseen.Kun ikkuna tai ovi on suljettu, magneetti on lähellä ruokokytkintä pitäen kytkimen kiinni.

Kun ikkuna tai ovi avataan, magneetti siirtyy pois ruokokytkimestä.Tämä liike rikkoo magneettikentän, joka piti ruokokytkimen kiinni.Seurauksena on, että ruokokytkimen sisällä olevat metalliterät liikkuvat erillään sähköpiiristä.Tämä tauko piirissä havaitsee hälytysjärjestelmä, joka sitten laukaisee hälytyksen, hälyttäen asunnonomistajan tai turvallisuuspalvelun mahdolliselle murtumiselle.

Reed -kytkimien yksinkertaisuus ja luotettavuus tekevät niistä täydellisiä tähän käyttöön.He eivät tarvitse jatkuvaa virtalähdettä pysyäkseen kiinni, mikä tarkoittaa, että he voivat toimia hyvin pienellä energialla.Heidän sinetöity muotoilu pitää heidät turvassa pölyltä, kosteudesta ja muista asioista, jotka voivat vaikuttaa heidän toimintaansa.

Autoissa ruokokytkimiä käytetään erilaisissa järjestelmissä toiminnallisuuden ja turvallisuuden parantamiseksi.Esimerkiksi niitä käytetään usein oven AJAR -indikaattoreissa.Kun auton ovi on suljettu, magneetti lähellä ruokokytkintä pitää kytkimen kiinni.Jos ovi avataan, magneetti liikkuu pois, aiheuttaen ruokokytkimen avautumisen ja laukaisemaan oven haittavalon kojelaudassa.Tämä yksinkertainen mekanismi auttaa kuljettajia pysymään tietoisena avoimista ovista estäen mahdolliset onnettomuudet.

Pesukoneissa ruokokytkimiä käytetään kannen tai oven sijainnin havaitsemiseksi.Kun kansi tai ovi on suljettu, magneetti pitää ruokokytkimen kiinni, jolloin pesukone voi toimia.Jos kansi tai ovi avataan käytön aikana, magneetti liikkuu pois, aiheuttaen ruokokytkimen avautumisen ja heti pysäyttämisen.Tämä turvaominaisuus estää vammoja ja vuotoja varmistamalla, että pesukone toimii vain, kun se on turvallisesti suljettu.

Reed -kytkimiä käytetään myös polkupyörän nopeusantureissa.Tässä tapauksessa johonkin pyöräpinnalle on kiinnitetty magneetti ja haarukkaan asennetaan ruokokytkin.Joka kerta kun magneetti kulkee ruokokytkimen vieressä, se sulkeutuu hetkeksi lähettäen signaalin polkupyörän nopeusmittarille.Tämä asennus tarjoaa yksinkertaisen ja tehokkaan tavan mitata polkupyörän nopeus ilman monimutkaisen elektroniikan tarvetta.

Lääketieteelliset käyttötarkoitukset

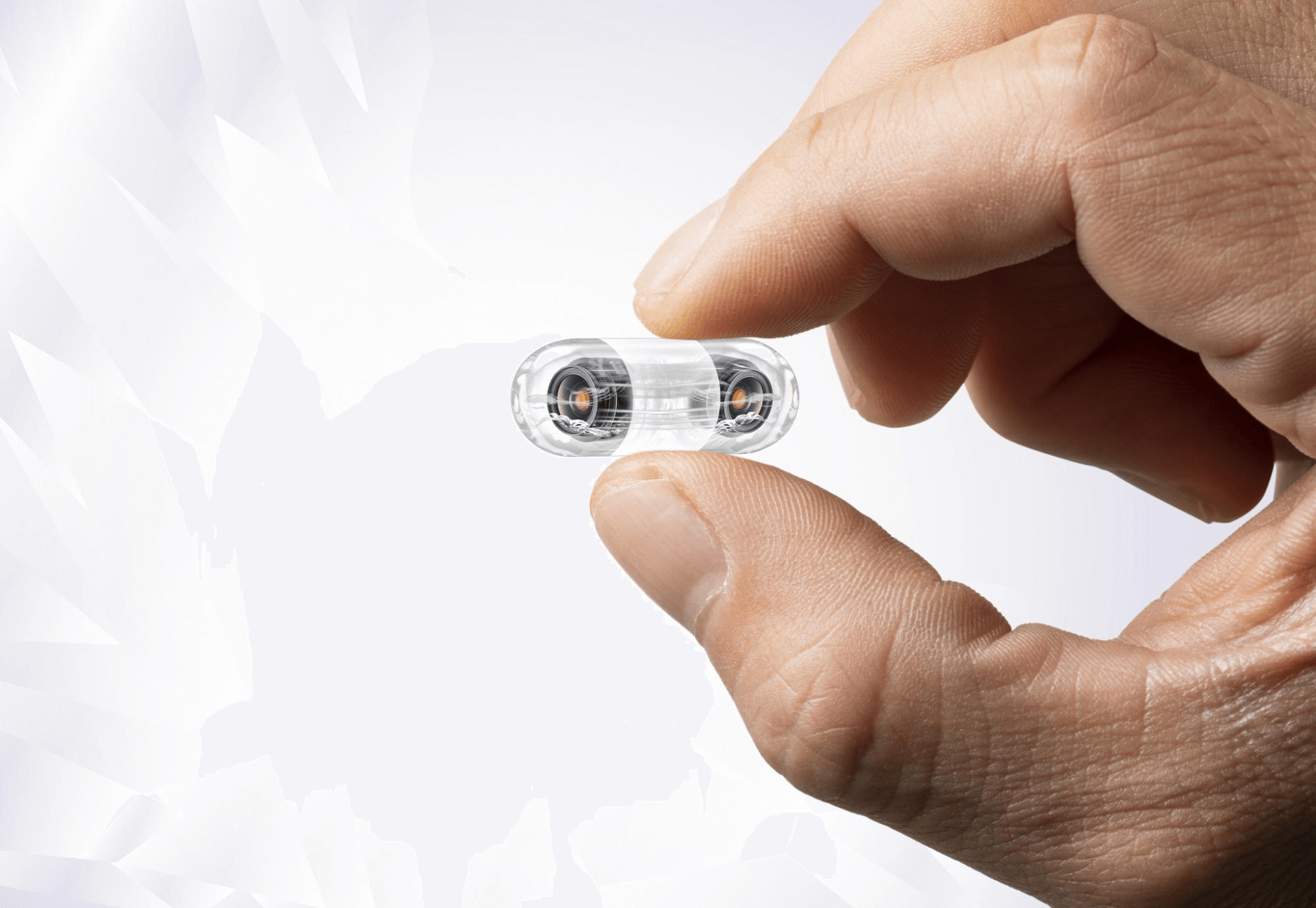

Kuva 5: Reed -kytkimien lääketieteellinen käyttö pillerissä

Reed -kytkimiä käytetään monissa lääkinnällisissä laitteissa.Yksi parhaimmista esimerkeistä on Pillcam, pieni kamera, joka voidaan niellä.Pillcam antaa lääkärit katsoa ruuansulatusjärjestelmän sisälle ilman leikkausta.Reed -kytkin on tärkeä osa pillerien toimintaa.

Kun potilas nielee pilleri, se kulkee ruuansulatusjärjestelmän läpi ottamaan kuvia.Akun säästämiseksi laite pysyy pois, kunnes se saavuttaa ruumiin oikean paikan.Tässä Reed -kytkin auttaa.Ulkoisen magneetin avulla lääkäri voi kytkeä pillerin päälle oikeaan aikaan.Tämä viivästynyt aktivointi auttaa varmistamaan akun, joka on pieni laitteen koon takia, kestää riittävän kauan kokeen loppuun saattamiseksi.

Reed Switchin herkkyys on erittäin hyödyllinen tässä tilanteessa.Se voi aistia magneettikentän ulkoisesta magneetista jopa kehon kudosten läpi.Tämä kyky varmistaa, että Pillcam voidaan aktivoida tarkasti ja luotettavasti ilman suoraa kosketusta tai kompleksia.Magneettikentän ja Reed -kytkimen herkkyyden vahvuus on säädettävä hienosti varmistaakseen, että aktivointi tapahtuu oikein ja vain oikeaan aikaan.Reed -kytkimen pieni koko sopii täydellisesti Pillcamiin, jonka on oltava riittävän pieni nielläkseen helposti.Reed -kytkimen kompakti koko antaa sen olla osa pilleriä tekemättä siitä tilaa vievää tai raskasta.Tämä malli varmistaa, että laite on helppo niellä ja se voi liikkua ruuansulatuskanavan läpi aiheuttamatta epämukavuutta tai tukkeutumista.

Reed -kytkimien edut

Reed -kytkimet tarjoavat monia etuja, jotka tekevät niistä parempia kuin muun tyyppiset anturit, kuten Hall Effect -anturit.

Suuri sähkösuojaus: Reitokytkimen osat ovat hyvin suojattu ulkopuolelta ja toisiltaan.Tämä estää ei -toivottujen sähkövirtojen kulkemista läpi varmistaen, että laite toimii turvallisesti ja luotettavasti.Tämä on erittäin hyödyllistä tilanteissa, joissa tarkka sähköohjaus on erittäin tärkeää.

Matala sähkövastus: Kun kytkimen kontaktit sulkeutuvat, ne luovat suoran, matalan resistenssin polun virran virtaamiseksi.Tämä tarkoittaa, että tehonmenetystä ja suurempaa tehokkuutta on hyvin vähän, mikä on erittäin hyödyllistä tilanteissa, joissa tarvitaan energiaa ja korkeaa hyötysuhdetta.

Erilaisten olosuhteiden käsittelyssä joustavuus: Reed -kytkimet voivat käsitellä laajan jännitteiden, kuormien ja taajuuksien alueen.Toisin kuin jotkut anturit, jotka tarvitsevat erityiset olosuhteet toimimaan, Reed -kytkimet voivat toimia monissa sähkötilanteissa.Tämä joustavuus tekee niistä hyviä monille käyttötarkoituksille, pienitehoisesta signaloinnista elektronisissa laitteissa, teollisuuskoneiden suuritehoisten piirien ohjaamiseen.

Suuri luotettavuus: Reed -kytkimet tehdään toimimaan miljardeja jaksoja hajottamatta.Tapa, jolla Reed -kytkin toimii, osien fyysisen liikkeen kanssa on suunniteltu käsittelemään toistuvaa käyttöä ilman kulumista.Tämä kestävyys varmistaa pitkäaikaisen luotettavuuden ja vähentää usein ylläpidon tai korvaamisen tarvetta.Tämä on erittäin hyödyllistä tilanteissa, joissa seisokit ovat kalliita tai mahdotonta hyväksyä.

Suljetettu rakenne turvallisuuden ja kestävyyden kannalta: Koskettimet on suljettu lasikoteloon, joka on täytetty inertillä kaasulla, kuten typellä, joka suojaa niitä ruostumiselta ja kulumiselta.Tämä ilmatiiviinen tiivistys pitää pölyn, kosteuden ja muut epäpuhtaudet, jotka voivat vaikuttaa kytkimen toimintaan.Seurauksena on, että Reed -kytkimiä voidaan käyttää ankarissa tai räjähtävissä ympäristöissä, joissa säännölliset kytkimet saattavat epäonnistua haitallisten elementtien altistumisen vuoksi tai missä kipinä voi aiheuttaa tulipalon.

Reed -kytkimen vertailu Hall Effect -antureilla

Kuva 6: Reed -kytkimen vertailu Hall Effect -anturien kanssa

Hall Effect -antureilla ja ruokokytkimillä on erilaiset vahvuudet ja ne ovat hyviä erilaisiin käyttötarkoituksiin.Tässä on yksinkertainen vertailu heidän pääpisteistään.

Reed -kytkimet tarjoavat paremman sähköisen eristyksen, koska ne ovat mekaanisia ja erottavat fyysisesti kontaktinsa auki.Tämä vähentää sähkömelun ja häiriöiden riskiä, ​​mikä tekee Reed -kytkimistä paremmaksi tilanteissa, joissa näillä ongelmilla on merkitystä.

Reed -kytkimillä on pienempi sähkövastus suljettuina, yleensä niin alhaiset kuin 0,05 ohmia.Tämä vähentää piireissä tehonmenetystä ja lämpöä.Hall Effect -antureissa on suurempi vastus, mikä voi olla satoja ohmia.Tämä korkeampi vastus voi johtaa enemmän virrankäyttö- ja lämmitysongelmiin, etenkin korkeavirtatilanteissa.

Hall Effect -anturit tarvitsevat monimutkaisempia piirejä toimimaan.He tarvitsevat tasaisen virtalähteen ja ylimääräiset osat, kuten vahvistimet ja jännitesäätimet hyödyllisen lähtösignaalin tuottamiseksi.Tämä tekee järjestelmien suunnittelusta ja kustannuksista käyttämällä Hall Effect -antureita monimutkaisempia.Reed -kytkimet ovat paljon yksinkertaisempia ja tarvitsevat vain kaksi johtoa kytkemiseen ja toimimaan, toimimalla suorana kytkimenä piirissä tarvitsematta ulkoista tehoa tai monimutkaisia ​​tukipiirejä.

Hall Effect -anturit ovat erittäin herkkiä ja reagoivat nopeasti kiinteän tilan luonteensa vuoksi, mikä tekee niistä täydellistä käyttötarkoituksia, jotka tarvitsevat tarkkaa ja nopeaa magneettikentän havaitsemista.Reed -kytkimet, vaikka ne ovat hiukan hitaampia, reagoivat riittävän nopeasti moniin käytännöllisiin käyttötarkoituksiin ja voivat toimia hyvin monissa eri ympäristöissä, mukaan lukien paikat, joissa voi olla räjähdyksiä ja ankaria teollisuusasetuksia.

Reed Switch -ominaisuudet: Luotettavuus ja pitkä käyttöikä

Reed -kytkimet tunnetaan olevan erittäin luotettavia ja kestäviä pitkään.Tapa, jolla ne liikkuvat mekaanisesti, ei kuluta niissä käytettyjä materiaaleja, mikä lisää niiden kestävyyttä suuresti.Tämä tarkoittaa, että ruokokytkimen sisällä olevat osat eivät kärsi samoista vaurioista, jotka voivat aiheuttaa muiden mekaanisten kytkimien epäonnistumisen.Tärkein syy tähän on minimaalinen fyysinen liike, kun kytkin toimii.Reed -terät liikkuvat vain kohti toisiaan tai pois toisistaan ​​ilman paljon mekaanista kitkaa tai rasitusta, varmistaen, että ne kestävät pitkään.

Reed -kytkimien suunnittelu sisältää kontaktit, jotka on suljettu lasikotelon sisällä.Tämä tiivistys on erittäin tärkeä, koska se estää kontaktit poissa ulkoympäristöstä, pysäyttäen ilmakehän korroosion ja lian pääsyn ja vaikuttavan suorituskykyyn.Tämä tekee Reed -kytkimistä erityisen hyviä käytettäväksi paikoissa, joissa lasikotelon sisällä pitää vakaan sisäisen ympäristön, joka suojaa koskettimia ruostumiselta ja muun tyyppisiltä kemiallisilta vaurioilta.

Reed -kytkimen pitkä käyttöikä vaikuttaa myös sen käsittelemä sähkökuorma.Reed -kytkimet voivat hallita laajaa sähkökuormitusta, erittäin matalasta melko korkeisiin virtauksiin ja jännitteisiin.Kun Reed -kytkimet käytetään määritettyihin rajoihinsa, ne voivat suorittaa miljardeja kytkentäjaksoja epäonnistumatta.Tämä johtuu siitä, että kosketuspinnat on valmistettu vastustamaan sähkökaaria ja pistämistä, jotka ovat yleisiä syitä, miksi muut kytkimet epäonnistuvat.Kosketteihin käytetyt materiaalit, kuten volframi tai rodium, valitaan niiden voimakkuuden ja kulumiskestävyyden vuoksi.

• Reed -kytkimet voivat käsitellä sekä matalaa että korkeaa sähkökuormaa

• He voivat suorittaa miljardeja kytkinsyklejä, jos niitä käytetään suositelluissa rajoissa

• Koskettimet on valmistettu vahvoista materiaaleista, kuten volframi tai rodium kestämään kulumista ja estävät vikaantumisen

• Kosketuspinnat on suunniteltu vastustamaan sähköisten kipinöiden vaurioita, auttaen niitä kestämään pidempään

Kun valitset Reed -kytkimet

Kuva 7: Erityyppiset ruokokytkimet

Kun valitset Reed -kytkimiä, löydät monia malleja ja asetuksia.Nämä eri tyypit tehdään tiettyihin käyttötarkoituksiin, varmistaen, että jokainen laji vastaa erilaisia ​​tarpeita.Yksinkertaiset ruokokytkimet ovat perusosat, jotka eivät tarvitse jatkuvaa virtalähdettä toimimaan.Tämä tekee niistä energiansäästöä ja hyödyllistä moniin tarkoituksiin.

Jotkut erikoistuneet tyypit, kuten Hall-Effect-kytkimet, on suunniteltu jatkuviin tunnistustehtäviin, kuten läheisyysantureihin tai nopeusilmaisimiin.Toisin kuin yksinkertaiset ruokokytkimet, nämä tarvitsevat ylimääräisiä piirejä ja jatkuvan sähkövirran virtauksen toimintaan.Tämä tekee niistä monimutkaisempia, mutta sopivimpia työpaikkoihin, jotka vaativat jatkuvaa seurantaa ja nopeita vastauksia.

Suosittu Reed Switch -tyypit

Arduino -ruokokytkimet: Käytetään moduuleissa, laskureissa, nopeusmittarissa ja releissä.Nämä ovat monipuolisia osia, jotka toimivat hyvin Arduino -mikrokontrollerien kanssa erilaisille DIY- ja prototyyppiprojekteille.

Vedenpitävät ruokokytkimet: Tehty töihin luotettavasti märissä tai kosteisissa ympäristöissä, mikä tekee niistä hyviä ulkossovelluksia ja merilaitteita varten.

Sähköiset ruokokytkimet: Käytetään piireissä, jotka tarvitsevat matalan tai keskijännitteen ja virran kytkemisen.

NC (normaalisti suljettu) ruokokytkimet: Pysy kiinni, kunnes magneettikenttä on käytetty, jolloin ne avaavat piirin.

Magneettiset ruokokytkimet: Herkkä magneettikentälle ja käytetään sovelluksissa, joissa tarkka magneettikentän havaitseminen on erittäin hyödyllistä.

Muoviset ruokokytkimet: Koteloitu muovikoteloihin tarjoamalla ylimääräistä suojaa ympäristötekijöitä ja mekaanisia vaurioita vastaan.

Korkeavirran ruokokytkimet: Rakennettu käsittelemään suurempia virtauksia, mikä tekee niistä hyviä teollisuussovelluksia, joissa tarvitaan suurempaa virranvaihtoa.

Kapseloidut ruokokytkimet: Sinetöity kotelossa suojaamaan niitä ankarilta ympäristöolosuhteilta ja fyysisiltä vaurioilta.

Lieriömäiset ruokokytkimet: Muotoiltu helpon integroinnin saavuttamiseksi putkimaiseen koteloon, jota käytetään usein turvajärjestelmissä ja sijainti -anturissa.

Bistable Reed -kytkimet: Pysy heidän viimeisessä tilassaan (avoin tai suljettu), kunnes sovelletaan vastakkaista napaisuuden magneettikenttää, mikä tekee niistä hyödyllisiä sovelluksissa, jotka tarvitsevat vakaan tilan säilyttämistä ilman jatkuvaa voimaa.

Ruokokytkimet: Samoin kuin Bistable -kytkimet, he pysyvät kytkettyyn tilassaan magneetin poistoa, kunnes käänteinen magneettikenttä on käytetty.

Ruokokytkimet vaihtavat: Pidä useita kontakteja ja voit vaihtaa eri piirien välillä, mikä tekee niistä hyödyllisiä monimutkaisissa kytkentätoimissa.

Hamlin Reed -kytkimet: Tunnetaan luotettavuudestaan ​​ja sitä käytetään erilaisissa teollisuus- ja autosovelluksissa.

Hall-vaikutuksen anturit: Ei teknisesti Reed -kytkimiä, mutta sisällytetään usein samanlaisiin keskusteluihin.Ne havaitsevat magneettikentän läsnäolon salin vaikutuksen läpi ja tarvitsevat jatkuvaa voimaa ja ylimääräisiä piirejä.

Mini Reed -kytkimet: Pieni ja suunniteltu sovelluksiin, joissa on rajoitettua tilaa, kuten lääkinnälliset laitteet ja kompakti elektroniikka.

Mikrokodikytkimet: Jopa pienemmät kuin mini -ruokokytkimet, joita käytetään erittäin kompakteissa elektronisissa sovelluksissa.

Jokainen Reed Switch -tyyppi tarjoaa ainutlaatuisia etuja, jotka on räätälöity erityistarpeisiin, joko teollisuus-, auto-, kulutuselektroniikka- tai erikoistuneiden anturisovelluksille.Näiden tyyppien välisten erojen ymmärtäminen voi auttaa sinua valitsemaan oikean Reed -kytkimen erityiseen käyttöön, varmistaen hyvän suorituskyvyn ja luotettavuuden.

Johtopäätös

Reed -kytkimet ovat uskomattomia, koska ne ovat yksinkertaisia, luotettavia ja niitä voidaan käyttää monin tavoin.Ne löytyvät päivittäisistä esineistä, auttavat pitämään ihmiset turvassa lääkinnällisissä laitteissa ja työskentelevät hyvin vaikeissa teollisuustyössä.Oppimalla kuinka ne toimivat, mistä he ovat tekemässä ja miksi ne ovat hyödyllisiä, voimme nähdä, miksi ruokokytkimet valitaan usein muihin vaihtoehtoihin, kuten Hall Effect -anturit.He pystyvät käsittelemään monia erilaisia ​​tehtäviä, kestävät pitkään ja työskentelemään tehokkaasti tekemällä niistä välttämättömiä nykypäivän tekniikassa.Kun jatkamme uusien laitteiden ja työkalujen kehittämistä, Reed -kytkimet varmistavat jatkuvasti, että kaikki toimii sujuvasti ja turvallisesti.

Usein kysyttyjä kysymyksiä [UKK]

1. Mihin ruokokytkimeen käytetään?

Reed -kytkintä käytetään monissa asioissa.Se auttaa turvajärjestelmissä havaitsemaan ovet tai ikkunat auki.Sitä käytetään kodinkoneissa, kuten pesukoneissa tarkistaakseen, onko kansi suljettu.Pillcamin kaltaisissa lääkinnällisissä laitteissa se auttaa hallitsemaan, kun laite käynnistyy.Reed -kytkimiä käytetään myös ovianturien autoissa ja polkupyörillä nopeuden mittaamiseksi.

2. Kuinka ruokovirtakytkin toimii?

Reed -virtauskytkin toimii tunnistamalla, jos neste liikkuu.Siinä on ruokokytkin ja magneettinen kelluvuus.Kun neste liikkuu putken läpi, kelluva liikkuu ja tuo magneetin lähellä ruokokytkintä.Tämä magneettikenttä aiheuttaa kytkimen sisällä olevat ruokot yhdistämään, sulkemalla piiri ja osoittaen, että neste virtaa.

3. Onko Reed -kytkin rele?

Reed -kytkin ei ole rele.Molemmat voivat hallita piirejä, mutta ruokokytkin käyttää magneeteja piirin avaamiseen tai sulkemiseen.Rele on kytkin, jota käyttää sähkö, joka käyttää sähkömagneettia kytkimen siirtämiseen.

4. Kuinka aktivoit ruokokytkimen?

Aktivoit Reed -kytkimen tuomalla magneetin lähelle sitä.Magneetti saa ruokojen kytkimen sisällä liikkumaan toisiaan kohti, sulkemalla raon ja täydentämällä piiri.Kun otat magneetin pois, ruoko erottuvat, avaamalla piiri.

5. Kuinka tarkistat, toimiiko ruokokytkin?

Jos haluat tarkistaa, toimiiko Reed -kytkin monimittarilla jatkuvuuden mittaamiseen.Laita yleismittarin johdot ruokokytkimen johdoille.Kun tuodaan magneetin lähellä kytkintä, monimittarin tulisi näyttää suljettu piiri (jatkuvuus).Kun siirrät magneettia pois, yleismittarin tulisi näyttää avoin piiri (ei jatkuvuutta).Tämä osoittaa, että Reed -kytkin toimii oikein.
