Kuinka testata transistori ja diodi monimittarilla?
Elektronisten osien, kuten diodien ja transistorien, testaaminen on tärkeää varmistaa, että elektroniset laitteet ja piirit toimivat kunnolla.Diodit hallitsevat virran suuntaa, ja transistorit monistavat signaaleja ja kytkentätoimintoja.Huolellinen testaus varmistaa, että piirit pysyvät luotettavina.Tässä artikkelissa selitetään, kuinka sekä analogisia että digitaalisia monimittareita käytetään näiden komponenttien testaamiseen korostaen tarvetta ymmärtää niiden ominaisuuksia ja toimintoja ennen testausta.Koska diodit antavat virran virtata vain yhteen suuntaan ja transistorien ohjausvirran virtaus piirissä, on tärkeää tarkistaa, toimivatko ne oikein.Tarjoamme vaiheittaiset ohjeet diodien testaamiseksi eri moodissa digitaalisilla monimittareilla ja tarjoamme yksityiskohtaisen oppaan sekä NPN- että PNP-transistorien testaamiseksi, auttaen diagnosoimaan ja ylläpitämään niiden elektronisia osia.Luettelo

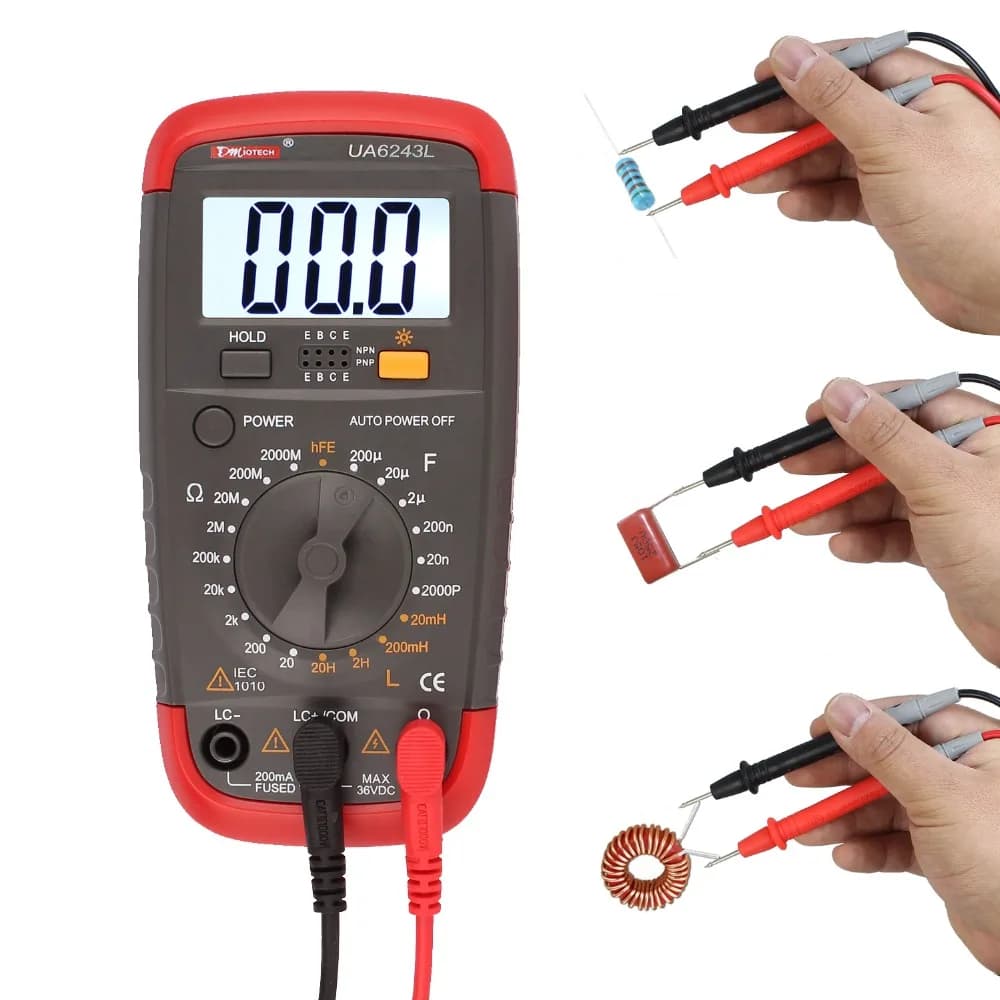

Kuva 1: Elektronisten osien testaaminen yleismittarilla
Kuinka testata diodi?
Diodi on tärkeä osa monia elektronisia piirejä, koska se antaa virran virtata vain yhteen suuntaan.Tämä tekee siitä hyödyllisen laitteissa, kuten tasasuuntaajat, kiinnittimet ja leikkurit.Diodin testaamiseksi oikein on hyödyllistä ymmärtää ensin, miten se toimii.Diodilla on kaksi päätä: anodi ja katodi.Kun anodi on kytketty positiiviseen varaukseen katodiin verrattuna, diodi on "eteenpäin puolustaja", jolloin virran kulkee läpi.Pihasiodien kohdalla tämä tapahtuu yleensä noin 0,7 V: n kohdalla, mikä on kohta, jossa diodi alkaa johtaa sähköä.

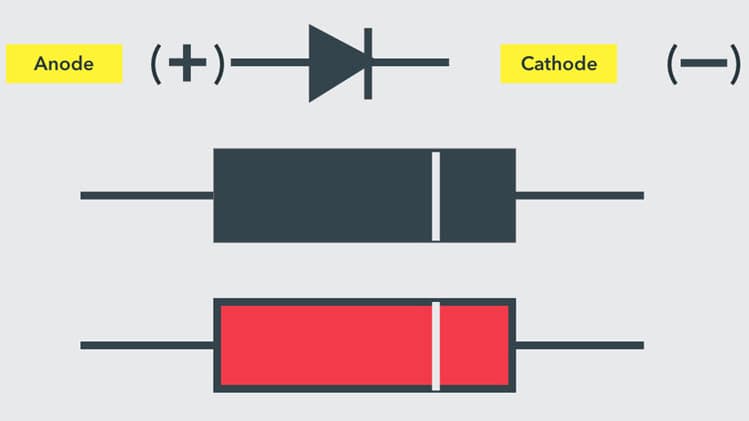

Kuva 2: Diodisymboli ja päätteet
Diodin päiden tunnistaminen on helppoa.Useimmissa diodeissa on valkoinen kaista katodin ympärillä.Tämän bändin vieressä oleva osa on katodi, ja toinen pää on anodi.Tämä merkintä on yleinen erityyppisille diodeille, vaikka värit saattavat olla erilaisia, kuten Zener -diodeilla, joilla voi olla musta merkki punaisella tai oranssilla rungolla.Kun olet löytänyt anodin ja katodin, diodin testaaminen on yksinkertaista ja auttaa sinua tarkistamaan, toimiiko se oikein.Näiden perusteiden ymmärtäminen ja diodin testaaminen oikein vaaditaan, pitämällä elektroniset piirit sujuvasti.
Kuinka testata diodi digitaalisella yleismittarilla?
Voit testata diodia käyttämällä digitaalista yleismittaria (DMM) kahdessa päätilassa: Dioditila ja vastus (ohmetri) -tila.Dioditila on paras vaihtoehto tähän, koska se tarkistaa diodin käyttäytymisen mittaamalla jännitteen pudotus sen yli, kun se on puolueellinen.Toimiva diodi näyttää jännitteen pudotuksen, mikä osoittaa, että virta voi virtaa sen läpi.Sitä vastoin resistenssitilaan sisältyy diodin vastustuskyvyn mittaus sekä eteenpäin että käänteisessä puolueellisuudessa.Toimiva diodi osoittaa matalaa vastus (muutamasta sadasta ohmista muutamaan kiloohms) eteenpäin suuntautuvassa puolueellisuudessa ja erittäin korkeassa vastus, joka on esitetty OL: nä (avoin silmukka) käänteisessä puolueellisuudessa.

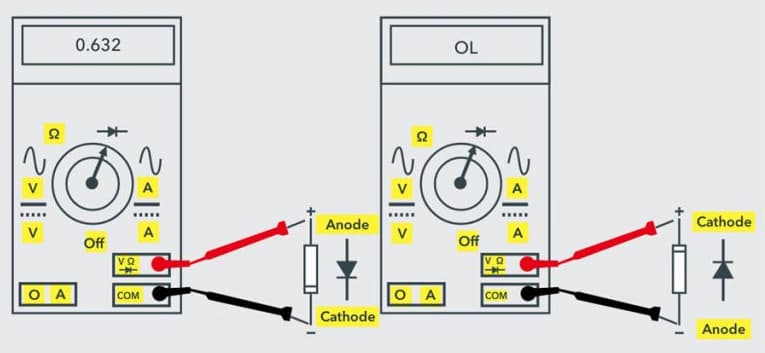

Kuva 3: Diodi digitaalisella yleismittarilla
Dioditilan testausmenettely
• Tunnista diodin anodi ja katodi.
• Aseta DMM dioditilaan, merkitty diodisymbolilla.Tämä tila kulkee pienen virran (noin 2 mA) diodin läpi.
• Kytke punainen koetin anodiin ja mustaan koettimeen katodiin asettamalla diodi eteenpäin puolueelliseen tilaan.
• Tarkista yleismittarin näyttö.Terve PI -diodi osoittaa jännitteen pudotuksen välillä 0,6 - 0,7 volttia, kun taas germanium diodi osoittaa välillä 0,25 - 0,3 volttia.
• Käännä koettimet asettamalla diodi käänteiseen esijännitykseen.Monimittarin tulisi näyttää OL tai 1, mikä osoittaa virran virtausta, tarkoittaa, että diodi toimii oikein.
• Jos lukemat eroavat näistä odotuksista, diodi voi olla viallinen, joko avoin (ei virtavirtoja molempiin suuntiin) tai oikosulku (virtavirrat molemmissa suunnissa, joilla on vähän tai ei ollenkaan jännitteen pudotusta).
Kuva 4: Diodin testaaminen diodi -tilassa digitaalisessa yleismittarissa
Ohmetrin (resistanssi) -tilan testausmenettely
• Aloita tunnistamalla anodi ja katodi.
• Aseta DMM vastustilaan valitsemalla alhainen vastusalue eteenpäin suuntautuvalle puolueellisuudelle ja korkealle alueelle käänteistä esijännitystä varten.
• Kytke punainen koetin anodiin ja mustaan koettimeen katodiin eteenpäin diodin esijännitykseen.Matala vastuslukema viittaa siihen, että diodi voi olla viallinen, kun taas useiden satojen ohmien ja muutaman kilohmien väliset lukemat osoittavat, että se toimii oikein.
• Käännä koettimet käänteisen esijännityksen testaamiseksi.Monimittarin tulisi osoittaa korkea vastus tai OL, mikä vahvistaa, että diodi toimii odotetusti.
• Diodia pidetään auki, jos se osoittaa suurta vastus- tai OL: ta molemmissa suunnissa ja oikosulku, jos molempiin suuntiin havaitaan matalia vastuslukemia.

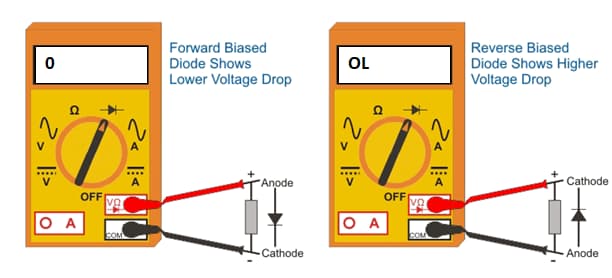

Kuva 5: Diodin testaaminen ohmmetrillä digitaalisessa yleismittarissa
Kuinka testata diodi analogisella yleismittarilla?
Suurimmalla osalla analogisia monimittareita ei ole erityistä tilaa vain diodien testaamiseen, joten käytämme vastustilaa, samanlaisia kuin kuinka testaa diodia digitaalisella yleismittarilla.
• Aloita asettamalla yleismittari alhaiseen vastusasetukseen.
• Kytke monimittarin positiivinen johto diodin anodiin (positiivinen puoli) ja negatiivinen johto katodiin (negatiivinen puoli).Tätä kutsutaan eteenpäin diodiksi.
• Jos yleismittari näyttää alhaisen vastusarvon eteenpäin suuntautuvassa puolueellisuudessa, diodi toimii oikein.
• Aseta nyt yleismittari korkeaksi vastusasetukseksi ja vaihda yhteydet - liitä positiivinen johto katodiin ja negatiiviseen johtoon anodiin.Tämä on käänteinen ennakkoluulo.
• Jos yleismittari näyttää "OL" (ylikuormituksen) tai erittäin korkea vastus käänteisessä esijännitteessä, diodi on hyvässä kunnossa.
• Jos yleismittari ei näytä odotettuja lukemia joko eteenpäin tai käänteisenä puolueellisuudessa, diodi on todennäköisesti viallinen tai vaurioitunut.
Tämä on yksinkertainen menetelmä PN -perus -diodien testaamiseksi sekä digitaalisilla että analogisilla monimittarilla.Muun tyyppiset diodit, kuten LEDit ja Zener -diodit, saattavat kuitenkin tarvita erilaisia testausmenetelmiä.
Kuva 6: Diodin testaaminen analogisella yleismittarilla
Kuinka testata transistori monimittarilla?
Aloittamiseksi tarvitset muutamia perustyökaluja: monimittari (joko analoginen tai digitaalinen) transistoritestauksella tai dioditestiominaisuudella ja erilaisia transistoreita, sekä NPN- että PNP -tyyppejä, harjoitteluun.Ennen testausta on tärkeää ymmärtää transistorin rakenteen perusteet.NPN -transistorissa keräilijä ja emitteri ovat negatiivisia ja emäs on positiivinen.PNP -transistorissa keräilijä ja emitteri ovat positiivisia ja emäs on negatiivinen.
NPN -transistorien testausmenettely
Aseta ensin digitaalinen yleismittari dioditestaustilaan.Tämä tila auttaa sinua mittaamaan jännitteen pudotus transistorin risteysten läpi.
• Kytke yleismittari päälle ja valitse dioditestitila (etsi diodisymboli).
• Kytke punainen johto positiiviseen päätteeseen ja musta johtaa negatiiviseen terminaaliin.
Seuraavaksi tarkista, toimiiko transistorin pohja-emitter-risteys.
• Kytke punainen johto transistorin pohjaan (b).
• Kytke musta johto emitteriin (E).
• Tarkista yleismittarin lukeminen.
Hyvä NPN -transistori osoittaa jännitteen pudotuksen välillä 0,45 V - 0,9 V.Jos lukeminen on tämän alueen ulkopuolella, transistori voi olla viallinen.
Tarkista nyt peruskerroinristeys nähdäksesi, toimiiko se oikein.
• Pidä punainen lyijy pohjassa (b).
• Siirrä musta johto keräilijälle (C).
• Tarkista yleismittarin lukeminen.
Kuten pohja-emitterin testi, jännitteen pudotuksen tulisi olla välillä 0,45 V-0,9 V.Kaikki erilainen voi tarkoittaa, että transistori on vaurioitunut.
Seuraavaksi testaa transistori käänteisessä puolueellisuudessa varmistaaksesi, ettei virtavirtoja.
• Vaihda punainen johto emitteriin (E) ja mustaan johtoon pohjaan (b).Tarkista lukeminen.
• Vaihda punainen johto keräilijälle (c) ja mustalla johdolla pohjaan (b).Tarkista lukeminen.
Molemmissa testeissä yleismittarin tulisi näyttää "OL" (yli raja) tai ei jatkuvuutta.Jos jännitteen pudotus on, transistori voi olla viallinen.
Näiden testien suorittamisen jälkeen sinun pitäisi pystyä kertomaan, toimiiko NPN -transistori oikein.Hyvä transistori osoittaa eteenpäin suuntautuvan jännitteen pudotuksen välillä 0,45 V-0,9 V välillä sekä pohja-emitterin että pohjakeräimen risteyksissä ja näyttää "ol" tai ei jatkuvuutta, kun nämä risteykset ovat käänteisesti puolueellisia.Tarkojen tulosten saavuttamiseksi testaa transistori piirin ulkopuolella ja käsittele sitä huolellisesti vaurioiden välttämiseksi.Jos et ole varma tuloksista, voit verrata lukemasi saman tyyppisen hyvän transistorin lukemiin.
Kuva 7: Käyttämällä yleismittaria NPN -transistorin kanssa
PNP -transistorien testausmenettely
Ennen kuin aloitat, varmista, että transistoria ei ole kytketty mihinkään piiriin.Aseta yleismittari dioditestitilaan (etsi diodisymboli laitteelta).Tämä asetus auttaa sinua mittaamaan jännitteen pudotus transistorin osien läpi.
• Yhdistä transistorin pohjaan (b) musta (negatiivinen).
• Kytke punainen (positiivinen) johtaa emitteriin (E).
• Katso lukema monimittarilla.
Monimittarin tulisi näyttää "OL" (yli raja) tai ilman jännitteen pudotusta.Tämä tarkoittaa, että pohja-emitterin liitäntä on käänteisesti puolueellista, koska sen pitäisi olla toimivassa PNP-transistorissa.
• Pidä musta lyijy tukikohdassa ja siirrä punainen lyijy keräilijälle (C).
Monimittarin tulisi jälleen näyttää "OL", mikä vahvistaa, että pohjakeräysyhteys on myös päinvastainen.
• Vaihda liidit: Kytke punainen (positiivinen) johtaminen pohjaan ja musta (negatiivinen) johtaa emitteriin.
Monimittarin tulisi osoittaa jännitteen pudotus välillä 0,45 V-0,9 V, mikä osoittaa terveellisen eteenpäin suuntautuneen risteyksen.
• Kun punainen lyijy on edelleen tukikohdassa, siirrä mustaa johtoa keräilijälle.
Samanlaisen jännitteen pudotuksen (0,45 V-0,9 V) tulisi ilmestyä, mikä osoittaa, että kollektori-emäksinen liitäntä on eteenpäin ja toimii oikein.
• Riippumatta siitä, kuinka yhdistät liidit (punainen keräilijälle ja mustalle emitteriin tai päinvastoin), monimittarin tulisi näyttää "ol".
Kollektorin ja emitterin välillä ei pitäisi olla suoraa yhteyttä kumpaankin suuntaan.Jos näet jatkuvuuden tai alhaisen vastuskyvyn, transistorilla voi olla oikosulku ja se voi olla viallinen.
Transistoritestin tulosten analysoimiseksi hyvä PNP-transistori osoittaa odotetun jännitteen pudotukset pohja-emitterin ja pohjakeräimen liitoksen yli eteenpäin puolueellisena ja näyttää "OL" (avoin silmukka), kun se on käänteisesti puolueetonta tai testattaessa, kun testataankeräilijän ja emitterin välillä.Ja jos lukemat poikkeavat näistä odotuksista, kuten jatkuvuuden osoittaminen missä sen ei pitäisi, tai epätavallinen jännitteen pudotus, tämä osoittaa, että transistori voi olla vaurioitunut tai viallinen.
Kuva 8: Käyttämällä yleismittaria PNP -transistorin kanssa
Johtopäätös
Diodien ja transistorien testaaminen yleismittarilla on arvokas taito kaikille, jotka työskentelevät elektronisten piireiden kanssa.Tämä artikkeli on selittänyt vaiheittaiset menetelmät näiden komponenttien tarkistamiseksi, mikä on tärkeää piirin ongelmien estämiseksi ja elektronisten laitteiden suorituskyvyn parantamiseksi.Käyttämällä diodi- ja vastusmuotoja diodeille ja seuraamalla erityisiä vaiheita NPN: n ja PNP -transistorien testaamiseksi, voit havaita yleisiä ongelmia, kuten avoimia piirit tai oikosulkut.Odotettujen jännitteiden ja vastusarvojen ymmärtäminen on hyödyllistä myös vianetsinnässä ja sen varmistamisessa, että komponentit toimivat hyvin.Näiden testausmenetelmien mukaisesti voit varmistaa, että elektroniset osat toimivat kunnolla ja auttavat parantamaan elektronisten projektien luotettavuutta ja tehokkuutta.
Usein kysyttyjä kysymyksiä [UKK]
1. Kuinka tarkistat, onko transistori NPN vai ei?
Aseta digitaalinen yleismittari diodin tarkistustoiminnolle saadaksesi selville transistori.Kytke musta johto yhdelle terminaalille ja punainen johto toiseen.Etsit jännitteen pudotusta välillä 0,5 V - 0,7 V, kun musta lyijy on emitterissä ja punainen lyijy on pohjassa.Tämä pudotus osoittaa NPN -transistorin.Käännä kussakin pääteparissa olevat johdot, kunnes saat jatkuvasti tämän lukeman, kun musta lyijy koskettaa emitteriä.Vaaditaan tarkkuutta johtojen sijoittamisessa ja jännitteen lukemisen havaitsemisessa, koska tämän erityisen asennuksen tulisi toimia vain NPN -transistorille.
2. Kuinka tunnistat transistoritterminaalit monimittarilla?
Transistorin perustan, keräilijän ja emitterin tunnistamiseksi dioditilaan asetetulla yleismittarilla varustetaan testaamalla jokainen päätepari.Aseta punainen lyijy yhdelle terminaalille ja mustalle johdolle toiselle ja nauhoita jännitteen lukeminen.Tee tämä kaikille kolmelle mahdolliselle parille.Pohja toimii sekä emitterin että keräilijän kanssa, mutta näyttää erilaisia lukemia.Emitter-emäksisellä liitoksella on korkeampi jännite kuin kollektori-emäksisellä liitoksella.Pääte, jolla on korkeampi jännitepisara, kun se on kytketty pohjaan, on emitteri.Tämä prosessi vaatii huolellisia ja johdonmukaisia lukemia kunkin päätelaitteen tarkasti tunnistamiseksi.
3. Mitkä ovat kaksi transistorin testausmenetelmää?
MUUTIMETERI-DIODI-TESTI: Aseta yleismittari dioditilaan ja tarkista jokainen risteys, pohja-emitter ja pohjakeräin eteenpäin suuntautuvan jännitteen pudotukseen.Varmista, että johtavuutta ei ole, kun käännät liidit, mikä vahvistaa, että transistori ei ole oikosulua tai auki.
Vahvistustarkistus (HFE -tila): Aseta yleismittari HFE -tilaan ja aseta transistori sopivaan pistorasiaan.Yleimetri näyttää vahvistusarvon, näyttää transistorin vahvistuskyvyn.Molemmat menetelmät vaativat systemaattisen kytkemisen terminaalien ja huolellisen havainnon välillä transistorin kanssa toiminnallisten ongelmien havaitsemiseksi.
4. Mitä HFE tarkoittaa yleismittarissa?
Yleimetrin HFE viittaa hybridiparametrien eteenpäin suuntautuvaan virran vahvistukseen, joka tunnetaan myös nimellä beeta (β).Se mittaa transistorin tasavirtavahvistuksen, mikä osoittaa, kuinka monta kertaa perusvirta vahvistetaan keräilijävirrassa.Suurempi HFE -arvo tarkoittaa parempaa virran monistumista, mikä on tärkeää, kun transistoreita käytetään vahvistimina.
5. Mitä 200 m tarkoittaa yleismittarilla?
Monimittarin "200 m" -asetus on enimmäisalue, jolla on jopa 200 milliamperes (MA) -virtojen mittaus.Tämä asetus on tärkeä pienten virtojen mittaamiseksi tarkasti, varmistamalla, että yleismittari voi mitata pieniä virtauksia tarkasti ylikuormittamatta.Se on hyödyllinen matalan virran laitteiden diagnosoinnissa.
