FET (kenttävaikutustransistori) piirisymbolit

Kenttävaikutustransistoreita (FETS) käytetään laajasti nykyaikaisessa elektroniikassa, ja niitä löytyy kaikesta yksinkertaisista laitteista monimutkaisiin digitaalisiin järjestelmiin.Työskentely näiden transistorien kanssa tehokkaasti on hyödyllistä ymmärtää symboleja, jotka edustavat erityyppisiä FET -tyyppejä.Nämä symbolit tekevät muutakin kuin vain osoittavat, miltä transistorit näyttävät - ne tarjoavat myös tietoa siitä, kuinka kukin transistori toimii piirissä.Tässä artikkelissa tutkimme erityyppisiä FET-tyyppejä, kuten liitäntäkenttätransistorit (JFET) ja metallioksidi puolijohde-kenttävaikutteiset transistorit (MOSFET).Selitämme, mitä heidän symbolit tarkoittavat ja miten ne liittyvät siihen, miten kukin laite toimii.Tämän oppaan loppuun mennessä sinulla on selkeä käsitys FET -piirisymboleista ja siitä, kuinka tätä tietoa voidaan käyttää suunnitellessasi tai vianetsällä elektronisia piirejä.

Luettelo

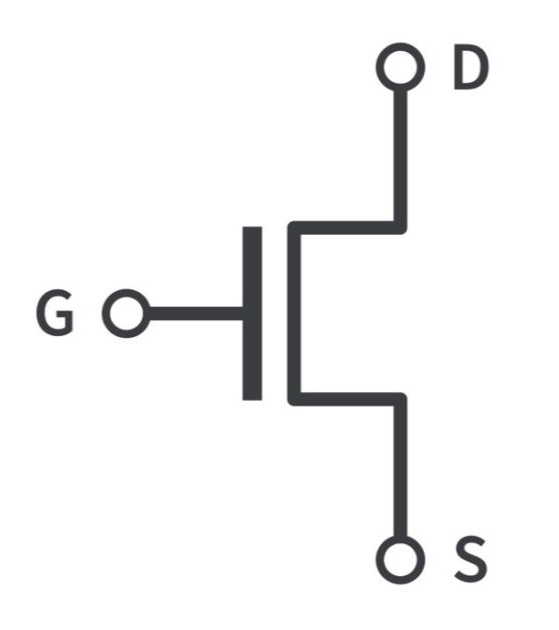

Kuva 1: FET -piirisymboli

FET -piirisymbolien ymmärtäminen

Kenttävaikutustransistoreita (FETS) käytetään laajasti elektroniikassa, kahdella päätyypillä: Risteyskenttätransistorit (JFET) ja Metallioksidi puolijohde-kenttävaikutteiset transistorit (MOSFET).Jokaisella tyypillä on omat symbolit, jotka auttavat tunnistamaan niiden toiminnan.

JFET -piirisymbolit

Kuva 2: JFET -piirisymbolit

Risteyskenttätransistorit (JFET) ovat perustyyppisiä kenttävaikutustransistoria (FET), jota käytetään usein elektronisissa piireissä, koska ne ovat yksinkertaisia ​​ja luotettavia.JFETS hallitsee sähkövirran virtausta puolijohdekanavan kautta, joka voidaan valmistaa joko N-tyypin tai P-tyypin materiaalista.Tämä ohjaus saavutetaan säätämällä portin päätteeseen käytettyä jännitettä.JFETS: lle käytettyjen symbolien ymmärtäminen on tärkeää, koska nämä symbolit osoittavat, kuinka laite toimii ja miten se on asetettu.

Sisään N-kanava jfet, Piirisymboli sisältää nuolen portilla, joka osoittaa sisäänpäin kanavaa kohti.Tämä nuolisuunta on merkityksellinen, koska se osoittaa, että virta virtaa viemäristä lähteeseen, kun sovelletaan sopiva negatiivinen portti-lähde-jännite.Symbolin sisäinen nuoli kertoo meille, että kanava on valmistettu N-tyyppisestä materiaalista, ja laite sallii virran siirtyä viemäristä lähteeseen, kun portille ei levitetä jännitettä.Kun portille levitetään negatiivista jännitettä suhteessa lähteeseen, se rajoittaa kanavaa, mikä vähentää virran virtausta.

Toisaalta a P-kanava JFET, Symboli näyttää nuolen, joka osoittaa kanavasta ulospäin.Tämä ulospäin suuntautuva nuoli osoittaa, että virta virtaa lähteestä viemäriin, kun positiivinen portti-lähdejännite kohdistetaan.P-kanava JFET käyttää P-tyyppistä materiaalia kanavalla, ja kuten N-kanava JFET, sen avulla virran voi virtaa lähteestä viemäriin, kun porttijännitettä ei ole.Kun portille käytetään positiivista jännitettä suhteessa lähteeseen, se rajoittaa kanavaa, mikä vähentää virran virtausta.

MOSFET -piirisymbolit

Kuva 3: MOSFET -piirisymbolit

MOSFETS (metallioksidi puolijohde-kenttätransistorit) ovat edistyneitä elektronisia komponentteja, joita käytetään laajasti, koska ne ovat tehokkaita ja kuluttavat vähän voimaa.MOSFETS voi toimia kahdessa päätilassa: Parannustila ja ehtymistilaja ne voivat olla joko N-kanava tai P-kanava Laitteet, joilla jokaisella on oma ainutlaatuinen symboli.

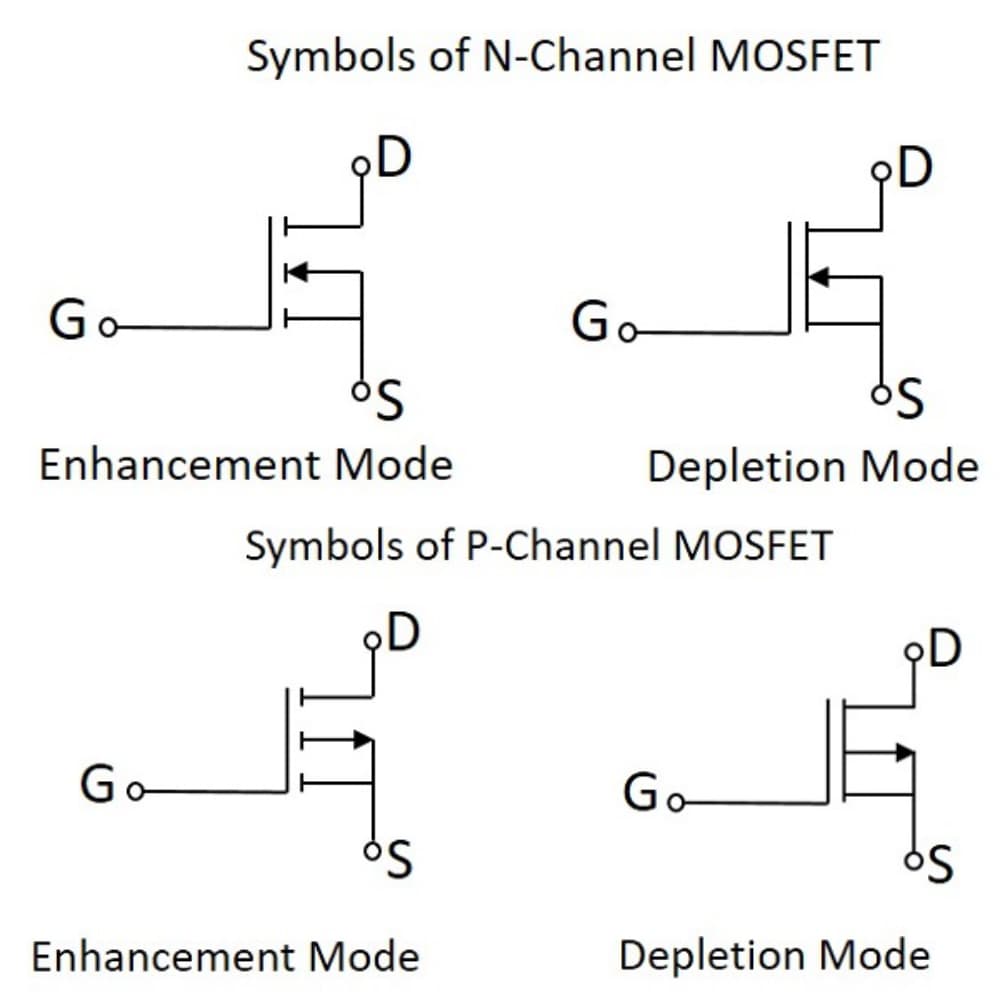

Kuva 4: N-kanavan ja P-kanavan MOSFET: n symbolit parannus- ja ehtymismoodissa

Parannusmoodi MOSFETS ovat yleensä pois päältä, kun portille ei ole annettu jännitettä.N-kanavan paranemisen MOSFET: n symboli näyttää kanavan katkaisun viivan.Tämä katkea linja tarkoittaa, että laite ei suorita sähköä oletuksena ja alkaa johtaa vasta, kun porttiin kohdistetaan positiivinen jännite, jolloin kanava "parantaa" tai avautuu.P-kanavan parannus MOSFET: llä on myös katkaistu viiva symbolissaan, mutta se vaatii negatiivisen jännitteen portilla aloittaakseen johtamisen, mikä on päinvastainen kuin N-kanava toimii.

Ehtymismoodi MOSFETS ovat erilaisia, koska ne ovat normaalisti päällä, kun portille ei levitetä jännitettä.Näiden MOSFET: ien symbolit käyttävät kiinteää viivaa osoittaakseen, että laite johtaa sähköä oletuksena.N-kanavan ehtymisen MOSFET: lle symboli sisältää kiinteän viivan, jonka nuoli osoittaa sisäänpäin, mikä osoittaa, että laite jatkaa johtamista, ellei negatiivista jännitettä aseteta porttiin sen sammuttamiseksi.Toisaalta P-kanavan ehtyminen MOSFET: llä on samanlainen kiinteä viiva symbolissaan, mutta nuoli osoittaa ulospäin.Tämä kertoo meille, että laite johtaa yleensä sähköä ja tarvitsee positiivisen jännitteen portilla sen sammuttamiseksi.

Nämä symbolit, niiden erityispiirteillä (kuten katkoviiva parannusmoodille, kiinteä viiva ehtymistilaan ja nuolen suunta, joka osoittaa N-kanavan tai P-kanavan), ovat tärkeitä ymmärtää kuinka MOSFETS käyttäytyvät piirissä.Ne antavat selkeän kuvan siitä, kuinka MOSFET toimii, mikä helpottaa insinöörien ja teknikkojen käyttämistä niitä oikein elektronisissa malleissa.

Kaksoisportti mosfet -symboli

Kuva 5: Dual Gate MOSFET -symboli

Kaksoisportti MOSFET on eräänlainen transistori, jossa on kaksi porttipäätettä, merkitty G1 ja G2.Nämä kaksi porttia sallivat transistorin ohjaamisen soveltamalla erilaisia ​​jännitteitä jokaiseen porttiin.Tämä tekee kaksoisportista MOSFET: stä hyödyllisen piirissä, joissa tarvitaan enemmän kuin yhtä ohjaussignaalia, kuten radiotaajuuspiirissä (RF).

Molemmilla porteilla on erilaiset roolit: G1 pääasiassa hallitsee, kuinka helposti sähkö voi virtaa transistorin läpi, kun taas G2 Tarjoaa ylimääräistä hallintaa, mikä mahdollistaa transistorin käyttäytymisen tarkemman säätämisen.Tämä ylimääräinen ohjaus on erityisen hyödyllinen RF -piireissä, joissa se auttaa signaalien vahvistamisessa ja melun vähentämisessä.Näissä sovelluksissa G1 yleensä käsittelee tulosignaalin ja G2 käytetään usein vahvistamisen säätämiseen tai signaalin vakauttamiseen, mikä voi tehdä piiristä paremman toiminnan pitämällä signaali selkeänä ja vahvana.

Kaksoisportin MOSFET -symboli näyttää erilaiselta kuin tavallisen MOSFET: n symboli osoittaakseen, että siinä on kaksi porttia.Ymmärtäminen, kuinka nämä kaksi porttia toimivat, ja vaikuttavat transistorin käyttäytymiseen, kun käytät näitä komponentteja monimutkaisemmissa elektronisissa järjestelmissä, etenkin järjestelmissä, jotka tarvitsevat paljon hallintaa ja tarkkuutta.

FET -piirisymbolien yksityiskohtainen erittely

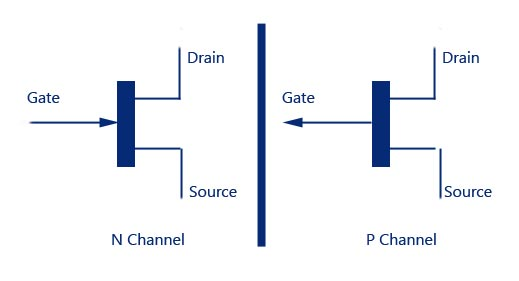

Kuva 6: FET -piirisymbolien hajoaminen

Kenttävaikutustransistorit (FET) ovat tärkeitä osia elektronisista piireistä, ja niiden symbolit antavat meille keskeiset yksityiskohdat niiden toiminnasta.Jokainen FET -symboli on merkitty kirjaimilla D (tyhjennys)- G (portti)ja S (lähde), mikä näyttää mitä kukin päätelaite tekee.

• Valuta (d): Tässä virta poistuu fetistä.

• portti (g): Portti ohjaa kuinka paljon virtaa voi virtaa FET: n läpi, kuten kytkin, joka kytkeytyy virta päälle tai pois päältä.

• Lähde (t): Täällä virta tulee FET: lle.

Se nuolen suunta Symbolissa kertoo, minkä tyyppinen fet se on:

• N-kanavainen fet: Jos nuoli osoittaa sisäänpäin, se on N-kanavainen fet.N-Channel Fets antaa virran virtata, kun portilla on positiivinen jännite lähteeseen verrattuna.

• P-Channel Fet: Jos nuoli osoittaa ulospäin, se on P-kanava.P-Channel Fets antaa virran virtaa, kun portilla on negatiivinen jännite lähteeseen verrattuna.

Kuinka FET toimii myös symbolilla:

• ehtymistila: Symbolikanavan kiinteä viiva tarkoittaa, että FET on ehtymistilassa, mikä tarkoittaa, että se on normaalisti päällä.Tämä tarkoittaa, että virta voi virtaa myös silloin, kun portille ei ole annettu jännitettä.

• Parannustila: Katkea linja osoittaa, että FET on parannustilassa, mikä tarkoittaa, että se on yleensä pois päältä.Tässä tapauksessa virta virtaa vain, kun porttiin levitetään riittävästi jännitettä.

Näiden FET -symbolien tunnistaminen on hyödyllistä elektronisten piirien ymmärtämisessä ja suunnittelussa.Tietämällä, minkä tyyppinen fet käsittelet (N-kanava tai P-kanava) ja miten se toimii (ehtyminen tai parannustila), voit ymmärtää paremmin, kuinka FET käyttäytyy piirissä.Tämä auttaa FET: n käyttämisessä oikein riippumatta siitä, onko kyse signaalien vahvistamisesta, kytkimenä toimimisesta tai muista käytöstä.

Käytännöllinen soveltaminen

FET (kenttävaikutteisten transistorin) piirisymbolien ymmärtäminen on erittäin hyödyllistä elektronisten piirien suunnittelussa ja rakentamisessa.Se auttaa insinöörejä ja teknikkoja valitsemaan oikean tyyppisen FET: n eri tehtäville.Esimerkiksi N-kanavan parannusmoodi MOSFET käytetään usein tilanteissa, joissa transistorin on pysyttävä pois, kunnes portille levitetään positiivinen jännite.Tämä tekee siitä täydellisen käytettäväksi kytkimenä, joka kytkeytyy päälle vain tarvittaessa.

Sitä vastoin a P-kanavainen ehtymismoodi MOSFET käytetään usein piireissä, joissa transistorin tulisi olla oletusarvoisesti päällä ja sammuta vain, kun portille levitetään positiivinen jännite.Tämäntyyppinen FET on hyödyllinen virranhallintajärjestelmissä, joissa piirin tulisi yleensä antaa virran virtausta ja pysähtyä vain, kun tietyt olosuhteet täyttyvät.

Mahdollisuus tunnistaa ja ymmärtää FET -symboleja on erittäin hyödyllistä elektroniikassa.Se mahdollistaa tarkan hallinnan siitä, kuinka virta virtaa piirissä, olipa se yksinkertainen päälle/pois -kytkin tai monimutkaisempi järjestelmä, joka vahvistaa signaaleja.Oppimalla nämä symbolit ja miten ne toimivat, insinöörit voivat tehdä elektronisia laitteita, jotka toimivat paremmin ja ovat luotettavampia.Tämä tieto ei vain auta nykyisessä tekniikassa, vaan myös mahdollistaa uusien ja innovatiivisten elektronisten ratkaisujen luomisen.

Johtopäätös

Yhteenvetona voidaan todeta, että kenttävaikutustransistorin (FET) piirisymbolit eivät ole vain yksinkertaisia ​​piirroksia-niillä on arvokasta tietoa siitä, kuinka nämä osat toimivat elektronisissa piireissä.Olitpa tekemisissä perus JFET: ien tai monimutkaisempien MOSFET: ien kanssa, näiden symbolien ymmärtäminen voi auttaa sinua selvittämään, kuinka transistori käyttäytyy piirissä.Suunnitellessasi tai kiinnittämällä elektronisia piirejä tunnistamalla pienet yksityiskohdat FET -symboleissa, kuten nuolen suunta tai parannus- ja ehtymismoodien välinen ero, voi tehdä työstäsi paljon helpompaa ja luotettavampaa.Näiden symbolien oppiminen ei vain auta työskentelemään nykyisen tekniikan kanssa, vaan myös avaa mahdollisuuksia luoda uusia ja parempia sähköisiä malleja.

Usein kysyttyjä kysymyksiä [UKK]

1. Mikä on kytkentäkaaviossa?

Kytkentäkaaviossa oleva FET (kenttävaikutteiset transistori) näyttää transistorin, joka hallitsee kuinka virta virtaa kahden osan (viemäri ja lähde) välillä käyttämällä jännitettä kolmannessa osassa (portti).Kaavion symboli auttaa sinua näkemään, kuinka FET yhdistää ja toimii piirissä.

2. Mitä FET tarkoittaa transistorissa?

FET transistorissa tarkoittaa kenttävaikutustransistoria.Se on eräänlainen transistori, joka käyttää sähkökenttää sen läpi kulkevan virran hallintaan.Siinä on kolme osaa: portti, viemäri ja lähde.

3. Kuinka kenttävaikutustransistori (FET) toimii?

Kenttävaikutustransistori (FET) toimii soveltamalla jännitettä porttiin.Tämä jännite luo sähkökentän, joka muuttaa kuinka helposti virta voi kulkea viemärin ja lähteen välillä.Tämän avulla FET voi joko antaa virran virtata tai pysäyttää sen portin jännitteestä riippuen.

4. Mikä on kenttävaikutustransistorin tulos?

Kenttävaikutustransistorin käytön tulos on, että voit hallita virran virtausta piirissä.Vaihtamalla portin jännitettä, voit kytkeä FET: n päälle tai pois päältä tai säätää viemärin ja lähteen välillä virtaavan virran määrää, mikä tekee siitä hyödyllisen signaalien vahvistamisessa tai kytkimenä toiminnassa.

5. Mitkä ovat FET -transistorin edut?

FET -transistoreilla on useita etuja: he käyttävät vähemmän tehoa, niillä on suurta tulovastusta ja voivat kytkeä päälle ja pois nopeasti.Ne tuottavat myös vähemmän melua kuin muun tyyppiset transistorit ja voivat olla tehokkaampia tehtävissä, kuten signaalien vahvistamisessa tai digitaalisten piirien hallinnassa.
