Elektroniikkahaaste: Mies- tai naisliittimet

Liittimet eivät tarkoita pelkästään fyysisten linkkien luomista, vaan se auttaa kuinka hyvin järjestelmä toimii, kuinka luotettava se on ja kuinka turvallinen se on.Laadukkaat liittimet auttavat pitämään signaalit selkeinä ja säästämään tehoa, kun taas huonosti tehdyt, järjestelmän vikoihin, tietojen menetyksiin ja jopa turvallisuusriskeihin.Yksi tärkeä idea liittimissä on ero mies- ja naisliittimien välillä.

Tässä artikkelissa keskitytään elektroniikan mies- ja naisliittimien rooliin ja piirteisiin.Se selittää, kuinka ne sopivat yhteen, missä niitä käytetään, ja antaa esimerkkejä jokaisesta tyypistä.Tarkastelemalla kuinka näiden liittimien "sukupuoli" vaikuttaa niiden suunnitteluun ja toimintaan, artikkeli korostaa niiden vaikutuksia elektronisten järjestelmien vahvuuteen, luotettavuuteen ja turvallisuuteen.

Luettelo

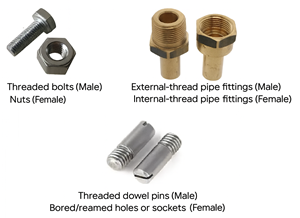

Kuva 1: Mies- ja naisliittimet

Erot mies- ja naisliittimien välillä

Mies- ja naisliittimien tunnistaminen

Mies- ja naisliittimet ovat erillisiä suunnittelussaan, ja jokaisella tyypillä on tietty rooli vakaan yhteyden muodostamisessa.

Miesliittimet: Yleisesti nimeltään "pistokkeet", näissä liittimissä on nastat tai ulkonevat elementit, jotka ulottuvat ulospäin.Niiden ensisijainen toiminta on asetettava yhteensopivaan naisliittimeen.

Naisliittimet: tunnetaan myös nimellä "pistorasiat" tai "Jacks", näissä liittimissä on upotettuja alueita tai onteloita, jotka on suunniteltu vastaanottamaan miesliittimen ulkonemia.

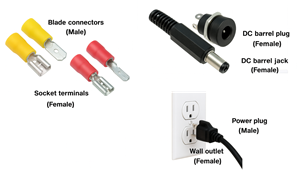

Kuva 2: Mies- ja naarasliitin

Fyysiset piirteet

Ensisijainen ero miesten ja naisten liittimien välillä on heidän rakennesuunnittelussaan:

Urosliittimet: Eönä olevat osat, metalliset nastat tai terät ulottuvat liittimen rungosta.Nämä komponentit sopivat tiukasti naarasliittimen vastaaviin rakoihin varmistaen tiukan yhteyden, joka tukee sähkön tai datan virtausta.

Naisliittimet: Näissä on sisennyksiä tai lähtö- ja saapumisaikoja, jotka on muotoiltu miesliittimen ulkonemien vastaanottamiseksi.Näiden sisennysten sisällä johtavat materiaalit varmistavat asianmukaisen kosketuksen urosliitintappien tai terien kanssa täydentäen piirin.

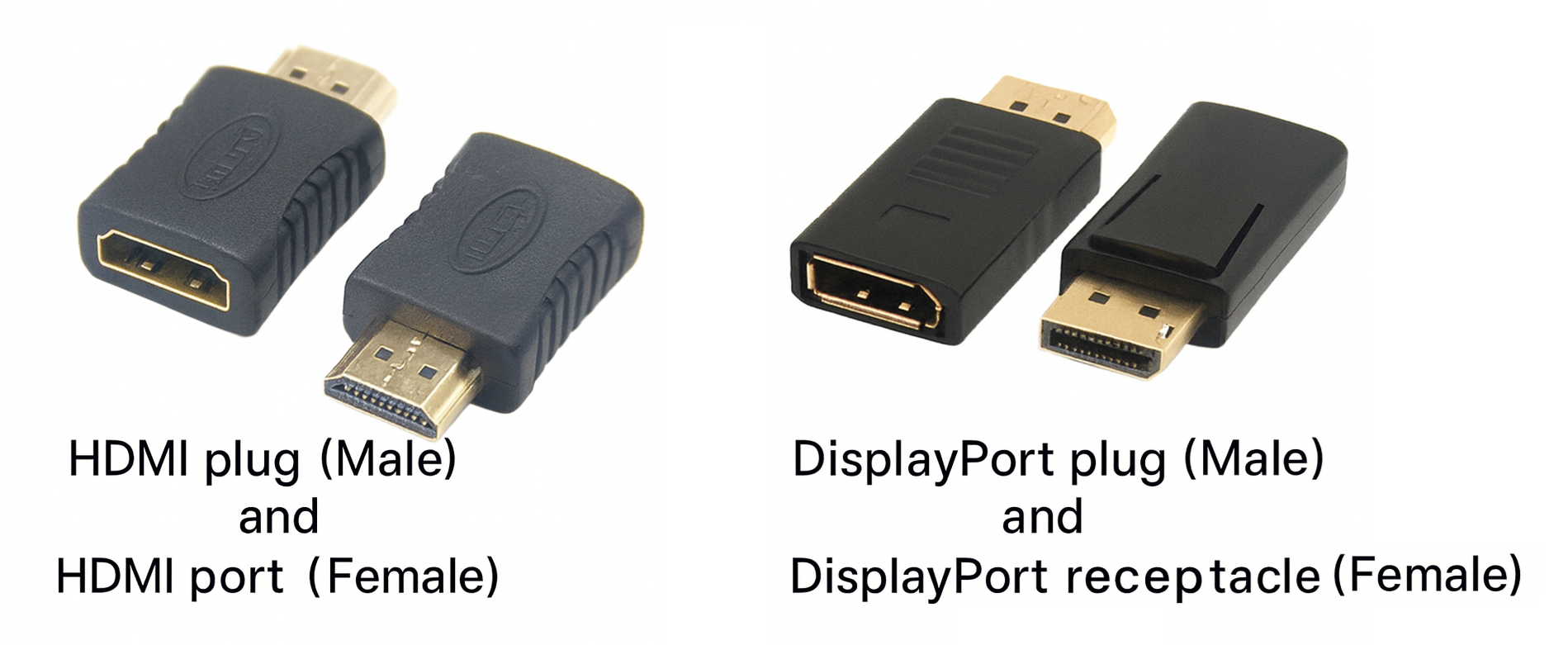

Kuva 3: Mies- ja naarasliitin

Kuinka mies- ja naisliittimet liittyvät?

Näiden kahden liittimien yhdistämisprosessia kutsutaan usein "pariutumiseen".Tämä biologisesta lisääntymisestä lainattu termi kuvaa yksinkertaisesti kahden elektronisen komponentin liittymistä toiminnallisen sähköisen yhteyden muodostamiseksi.Paritteluprosessiin kuuluu urosliitin kohdistaminen naarasliitin kanssa ja sen asettaminen, kunnes suojattu yhteys on tehty.Tahattomien katkaisujen estämiseksi monet liittimet sisältävät lukitusmekanismin, kuten salvan tai pidikkeen.

Kuva 4: Mies- ja naisliittimet liittyvät

Mies- ja naisliittimien käyttö

Urosliittimet toimivat lähtökohtana sähköjärjestelmässä, kanavoimalla signaaleja tai virtaa lähteestä toiseen laitteeseen.Niitä löytyy eniten virtakaapeleiden päistä, joissa ne yhdistyvät suoraan virtalähteeseen, kuten tavallisissa virtajohdoissa, joita käytetään laitteiden kytkemiseen seinämyymälöihin.Tiedonsiirrossa USB- tai HDMI -kaapelien urosliittimet linkkitietokoneet, mediasoittimet tai muut elektroniset laitteet lähtöruutuihin tai oheislaitteisiin.Ääni- ja videoasetuksissa urosliittimet ovat hyviä yhdistämään komponentit, kuten mikrofonit, kaiuttimet ja sekoittimet, käyttämällä usein kaapeleita XLR- tai TRS -urospäillä.

Kuva 5: Mies- ja naisliittimet

Naisliittimet on integroitu kiinteisiin asennuksiin laitteisiin tai järjestelmiin, jotka tarjoavat vakaan telakointipisteen miesten pistokkeille.Näiden liittimien sisällä oleva johtava materiaali täydentää urosliittimen käynnistämää sähköpiiri.Ne ovat vakiona laitteissa, jotka vaativat ulkoisista lähteistä, kuten tietokoneista, televisioista ja kodinkoneista, joissa ne ovat liitettynä virtajohtojen pistokkeisiin.Verkottumisessa ja televiestinnässä naarasliittimiä käytetään reitittimissä, modeemeissa ja palvelimissa tietolinjojen vastaanottamiseksi miesten pääkäyttäjiltä.Monimutkaisissa järjestelmissä, kuten audiovisuaalisissa asetuksissa tai valmistuslaitteissa, naisliittimet ovat vastaanottavia päätä useille yhteyksille, mikä varmistaa saumattoman tiedonsiirron eri järjestelmän komponenttien välillä.

Esimerkkejä mies- ja naisliittimistä

DC Barrel Power Jack and Plug

DC -tynnyrin virtapiitto ja pistoke, jota käytettiin virran kytkemiseen.Pistoke tai urosliitin on keskusmetallitappi, jota ympäröi eristysrengas.Tämän avulla se mahtuu turvallisesti vastaavaan tunkkiin tai naisliittimeen, joka on ontto sylinteri, joka pitää pistoketta tiukasti.Nämä liittimet luokitellaan tarkalla mittauksilla, kuten tynnyrin ulomman halkaisijan ja keskustapin koon.Näiden mittausten saaminen oikein on varmistettava, että yhteys on vahva ja luotettava.

Pistoketta pidetään miehenä ja tunki pidetään naisena.Tämä voi kuitenkin hämmentää, kun kyseessä on erilaisia ​​valmistusstandardeja tai epätavallisia malleja.Esimerkiksi joillakin tunkeilla voi olla urostappi naisten kotelon sisällä, kääntämällä tavallisia rooleja.Samoin jotkut pistokkeet saattavat näyttää naisilta, mutta tosiasiallisesti toimivat miehenä.Tämä variaatio voi tehdä hankalasta tunnistaa oikean liittimen tuntematta erityistä sisäistä rakennetta.

Kuva 6: Miesten ja naisten tasavirtatynnyrien voima

D-sub-liittimet

D-sub-liittimiä käytetään signaalien ja tietojen lähettämiseen tietokoneissa ja televiestinnässä.Niitä on helppo tunnistaa heidän D-muotoisella metallikuorellaan.Uros-D-sub-liittimessä on nastat, jotka tarttuvat ulos, kun taas naaraspistorasiat, jotka vastaavat nastat.Niiden kytkemiseksi sinun on riitattava nastat varovasti pistorasioilla turvallisen yhteyden saamiseksi.Voi kuitenkin olla hankalaa kertoa, onko liitin uros vai naaras, koska metallikannut piilottavat usein nastat ja pistorasiat, vai malli saattaa vaikeuttaa niiden näkemistä.

Kaapelin uros-D-sub-liitin kytkeytyy tietokoneen naarasporttiin.Mutta oikean tyypin tunnistaminen voi olla vaikeaa, jos liittimet katetaan tai jos käytetään epästandardeja malleja.Tämä ei ole vain pieni ongelma, väärien tyyppien kytkeminen yhteen voi aiheuttaa signaaliongelmia, tietojen menetystä tai jopa vahingoittaa liittimiä.

Kuva 7: Nais- ja uros-D-sub-liittimet

Kun sukupuoli on tekijä suunnittelussa

Joskus sukupuoli on tärkeä tuotteiden suunnittelussa, koska se voi vaikuttaa siihen, kuinka hyvin komponentit toimivat ja kuinka kauan ne kestävät.

Kuva 8: Mies- ja naarasliitin

Asennusvalinnat

Elektroniikassa naisliittimet ovat usein parempia kiinteille asennuksille, koska ne kestävät pidempään ja pysyvät puhtaammina.Heidän suunnittelunsa piilottaa kosketuspisteet tarjoamalla parempaa suojaa vaurioilta kuin miesliittimet, jotka ovat paljastaneet osia, jotka voivat kulua helpommin.Tämä pätee arkaluontoisiin osiin, kuten emolevyihin, joissa rikkoutuneet liittimet voivat olla kalliita korjata.Naisliittimet, kuten RS232 -sarjasatamissa, valitaan vahvuutensa vuoksi, vaikka miesliittimet ovat yleisempiä.Mielipiteet kuitenkin eroavat siitä, ovatko miesten koaksiaaliliittimet vähemmän kestäviä.

Luotettavuusongelmat

Kun luotettavuus on tärkeää, naisliittimet ovat usein parempia tietokoneissa ja muissa laitteissa.Tämä voi joskus törmää vakiomalliin, mikä johtaa sekaannukseen, kun teknikot löytävät odottamattomia satamatyyppejä.Naisliittimien valitseminen sarjaporteissa on tarkoituksellinen päätös siirtyä pois perinteisistä miesten hallitsemista malleista, joiden tavoitteena on parantaa luotettavuutta ja vähentää ylläpitotarpeita.

Virtayhteydet

Virtaasetuksissa suunnittelusäännöt varmistavat, että sukupuolen eritelmät eivät käännetty, koska niin tekeminen voisi paljastaa eläviä vaihtovirtalinjoja miesliittimien kautta ja laitonta monissa paikoissa turvallisuussyistä.Laitteet, jotka tarvitsevat voimakasta mekaanista tukea, kuten sähköverkkoon liittyvät, käyttävät usein asennuspaneeliin upotettuja uros -IEC -liittimiä.Tämä malli täyttää turvallisuusstandardit ja tarjoaa fyysisen suojan.

Turvallisuusongelmat

Turvallisuus on tärkeä tekijä liittimien sukupuolen päättämisessä.Paikoissa, joissa sähkövapaus on huolenaihe, naisliittimiä käytetään miesliittimien peittämiseen, mikä vähentää vahingossa tapahtuvan kosketuksen riskiä elävien johtojen kanssa.Tämä ei vain paranna turvallisuutta, vaan myös pitää yhteyden turvassa suojaamalla sitä ympäristövahinkoilta.

Johtopäätös

Tämä artikkeli tarjoaa yksityiskohtaisen kuvan mies- ja naisliittimistä, jotka selittävät, kuinka heidän suunnittelu vaikuttaa elektronisten laitteiden toimintatapaan.Se kattaa kaiken yksinkertaisista virtapistokkeista monimutkaisempiin asetuksiin, kuten televiestinnässä käytettyihin.Uros- ja naisliittimien valinta vaikuttaa siihen, kuinka tehokas, luotettava ja turvallinen laite on.Se huomauttaa myös näiden liittimien väliset fyysiset ja toiminnalliset erot, samoin kuin miksi naisliittimet valitaan usein kiinteisiin asennuksiin, koska ne ovat kestävämpiä ja tarjoavat parempaa suojaa.Se korostaa liitintyypin harkitsemisen tärkeyttä, kun ajatellaan turvallisuusstandardeja sähköonnettomuuksien estämiseksi.Teknologian edistyessä näiden yksityiskohtien ymmärtäminen tulee tärkeätä insinööreille ja suunnittelijoille, jotka haluavat luoda parhaat sähköiset järjestelmät noudattaen turvallisuussääntöjä.Tämä opas tarjoaa käsityksen siitä, kuinka käytetty liitintyyppi voi vaikuttaa nykyaikaisten laitteiden suorituskykyyn ja turvallisuuteen.

Usein kysyttyjä kysymyksiä [UKK]

1. Onko naisliitin positiivinen vai negatiivinen?

Naarasliittimet on karakterisoitu astiaksi tai pistorasiaksi, johon urosliitintulpat.Sähköisen napaisuuden (positiivisen tai negatiivisen) kannalta naisliittimet voivat olla joko piirisuunnittelusta riippuen.On parasta ottaa yhteyttä tiettyihin tuotekautatietoihin tietyn liittimen napaisuuden määrittämiseksi.

2. Mikä on mies- ja naisliittimien uusi nimi?

Viimeaikaisissa pyrkimyksissä ottaa osallistavampi ja neutraalimpi terminologia, mies- ja naisliittimiä kutsutaan yhä enemmän nimellä "nastat" ja "pistorasiat".Termi "PIN" viittaa ulkonevaan osaan, joka asetetaan toiseen komponenttiin, kun taas "pistorasia" kuvaa pistoolin vastaanottavaa astiaa.

3. Ovatko akkuliittimet uros tai naaras?

Akkuliittimet voivat olla joko uros- tai naispuolisia.Suunnittelu riippuu akun ja laitteesta, johon se liittyy.Esimerkiksi akkulla voi olla urosliitin, joka sopii laitteen naispistorasiaan tai päinvastoin.Tämä asennus varmistaa asianmukaisen kohdistuksen ja napaisuuden sovituksen, hyvä turvallisuudelle ja toiminnalle.

4. Mitä eroa on miesten ja naisten kytkentä?

Ensisijainen ero miesten ja naisten kytkemisen välillä on niiden suunnittelussa ja toiminnassa mekaanisessa järjestelmässä.Uroskytkimissä on ulkoneva elementit, jotka on suunniteltu sopimaan toiseen komponenttiin.Sitä vastoin naispuoliset kytkimet koostuvat ontelosta, joka on suunniteltu hyväksymään ja pitämään urososaa.Tämä erottelu varmistaa turvalliset ja tehokkaat yhteydet eri sovelluksissa, putkistosta sähköjärjestelmiin.

5. Onko ESC -uros- tai naarasliitin?

Elektronisen nopeusohjaimen (ESC) liittimen tyyppi voi olla joko uros tai naaras sen suunnittelusta ja sen muodostaman laitteen vaatimuksista riippuen.ESC: llä on urosliitin linkittäväksi moottorin tai akun naarasliittimeen.Kokoonpanot saattavat kuitenkin vaihdella, joten voit viitata tietyn ESC -mallin eritelmiin.
