24.09.2024 335

TPS54331DR: n ymmärtäminen: Ominaisuudet, sovellukset ja asetukset

TPS54331DR on joustava buck -muunnin, joka on valmistettu tehokkaasti voiman hallitsemiseksi.Se voi hallita 28 V: n syöttöjännitteitä ja tuottaa jopa 3A: n lähtövirrat.Tässä artikkelissa tarkastellaan sen pääominaisuuksia, laajaa käyttötarkoituksia ja käytännöllisiä asennustietoja.

Luettelo

Johdanto TPS54331dr

Se TPS54331dr on asteittainen (Buck) -muunnin, jonka jännitteen syöttöraja on 28 V ja lähtökapasiteetti 3a.Sillä on matala RDS (ON) korkeapuolinen MOSFET ja se vaihtuu automaattisesti ekologiseen tilaan valonkuormien aikana tehokkuuden parantamiseksi.Akkukäyttöisissä sovelluksissa sen 1µA sammutusvirta on erityisen hyödyllinen.Se käyttää nykyisen moodin hallintaa sisäisen kaltevuuden kompensoinnilla, mikä helpottaa ulkoista kompensointia ja vähentää tarvittavien ylimääräisten osien lukumäärää.Se toimii myös keraamisten lähtökondensaattorien kanssa.Vastuksenjakaja voi säätää tuloainejännitesulukko -hystereesiä.Sisäänrakennettu ylijännitteen ohimenevä suoja estää jännitteen piikit käynnistyksen aikana tai voiman äkilliset muutokset.Seurauksena on, että TPS54331DR: tä käytetään usein alueilla, kuten virranhallinta, LED -valaistus, teollisuusautomaatio ja sähköajoneuvojen laturit.

TPS54331dr: n keskeiset piirteet

TPS54331DR on joustava laite, jota käytetään monissa erilaisissa elektronisissa järjestelmissä.Sen ECO-tila auttaa säästämään akun käyttöä kannettavissa laitteissa parantamalla tehokkuutta pienitehoisen käytön aikana.Sen käyttämä ohjausjärjestelmä helpottaa suunnitteluprosessia vähentämällä insinöörien tarvitsemien komponenttien lukumäärää, mikä auttaa nopeuttamaan projektien kehitystä.

TPS54331Dr toimii keraamisten kondensaattorien kanssa, jotka tunnetaan olevan vakaat ja luotettavia, jopa kun lämpötilat ja taajuudet muuttuvat.Tämä ominaisuus tekee laitteesta sopivan laajan valikoiman asetuksia.Se suojaa myös äkillisiltä jännitekepikoilta, jotka voivat tapahtua, kun järjestelmä virtaa tai kokee virrankäytön muutoksia.Tämä suoja on erittäin hyödyllinen teollisuusjärjestelmissä, joissa virranmuutosten sujuva käsittely on tärkeää vaurioiden välttämiseksi.

Vaihtoehdot TPS54331DR: lle

Kun tarkastellaan vaihtoehtoja TPS54331DR: lle, sinun tulee tarkastella erityisen sovelluksesi tarpeita.Tässä on joitain malleja, jotka tarjoavat samanlaisia ​​toimintoja:

Olla TPS54331D: Hyvin samanlainen kuin TPS54331Dr, jolla on pieniä eroja pakkauksessa.

Olla TPS54331DRG4: Tulee ympäristöystävällisiin pakkausvaihtoehtoihin.

Olla TPS54331DG4: Samanlaisia ​​ominaisuuksia, mutta keskittyy erilaisiin toimintaominaisuuksiin.

• TPS54331-Q1: Hyväksytty ajoneuvoissa käytettäväksi, täyttämällä tiukat luotettavuusstandardit.

Olla TPS54331DDA: Tarjoaa erilaisen pakkausvaihtoehdon, joka mahdollistaa erilaiset asettelut.

TPS54331dr: n pääpiirteet

Käsittelee laajan tulojännitteiden valikoiman

TPS54331DR tukee syöttöjännitteitä välillä 4,5 V-28 V, joten se on mukautettava moniin eri käyttötarkoituksiin, akkukäyttöisistä laitteista teollisuuden virtalähteisiin.Insinöörit, kuten komponenttien käyttäminen, jolla on laaja syöttöalue, koska ne voivat käsitellä erilaisia ​​virtalähteitä erilaisissa käyttöolosuhteissa.

Säädettävä lähtöjännite

TPS54331DR: n avainominaisuus on, että voit säätää sen lähtöjännitettä välillä 0,8 V ja 15 V.Tämä joustavuus auttaa tyydyttämään erilaisia ​​järjestelmän tarpeita.Teknikot ja suunnittelijat arvostavat tätä, koska sen avulla he voivat hienosäätää jännitteitä vastaamaan tiettyjä piirejä ja optimoida suorituskykyä.

Kompakti ja tilaa säästävä muotoilu

TPS54331DR: n pieni koko tekee siitä täydellisen sovelluksiin, joissa tilaa on rajoitettu.Sen kompakti muoto mahdollistaa helpon käytön kannettavissa laitteissa ja pienissä teollisuuslaitteissa.Insinöörit käsittelevät usein rajoitettua levytilaa, ja tämänkaltaiset komponentit auttavat maksimoimaan käytettävissä olevan huoneen.

Suuritehokkuus

TPS54331DR käyttää vakiotaajuusvirta-moodin hallintaa saavuttaen jopa 95%: n tehokkuuden.Tämä korkea hyötysuhde auttaa vähentämään energian menetystä ja parantamaan järjestelmän suorituskykyä.Tehokas tehonmuuntaminen on erityisen hyödyllistä sovelluksissa, kuten uusiutuvien energialähteiden ja akkukäyttöisten laitteiden, joissa energian säästäminen on tärkeää.

TPS54331DR: n tekniset yksityiskohdat

Pieni ja tehokas pakkaussuunnittelu

TPS54331Dr on saatavana pienessä SOIC-8-pakettissa, joten se on helppo sopeutua eri malleihin samalla kun mahdollista, lämmönhallinta.Tämä auttaa laitetta toimimaan kunnolla monissa ympäristöissä, vaikka se kuumenee.

Virransäästöominaisuuksia

Jopa 95%: n tehokkuus TPS54331DR säästää tehoa ja tuottaa vähemmän lämpöä, mikä auttaa pidentämään osien käyttöikää, etenkin akkukäyttöisissä tai kannettavissa laitteissa.

Käsittelee suurta lähtövirtaa

TPS54331DR voi tarjota jopa 3A lähtövirtaa, joten se sopii laajaan valikoimaan tehosuunnitelmia teollisuuskoneista jokapäiväiseen elektroniikkaan.

Korkeataajuinen kytkentä

TPS54331DR toimii kytkentätaajuudella 500 kHz, mikä auttaa vähentämään ulkoisten komponenttien, kuten induktorien ja kondensaattoreiden, kokoa.Tämä mahdollistaa pienemmät mallit, jotka ovat hyödyllisiä avaruusrajoitetuissa sovelluksissa.

Toimii laajalla lämpötila -alueella

TPS54331DR toimii hyvin lämpötiloissa -40 ° C: seen 125 ° C: seen, mikä tekee siitä sopivan moniin ympäristöihin autojärjestelmistä teollisuuskoneisiin.

Toimii laajalla syöttöjännitteillä

Se pystyy käsittelemään tulojännitettä välillä 4,5 V ja 28 V, mikä tekee siitä hyödyllisen sekä matala- että korkeajännitejärjestelmissä.

Säädettävä lähtöjännitealue

Lähtöjännite voidaan säätää 0,8 V: stä 22 V: iin, mikä tekee TPS54331dr: stä joustavan vaihtoehdon eri tehontarpeisiin.

TPS54331dr: n yleinen käyttö

Viestintälaitteet ja virtalähteet

Viestinnän laitteissa TPS54331DR pitää jännitettä tasaisena kriittisten komponenttien, kuten prosessorien suhteen.Se säätelee myös voimansovittimien jännitettä suojaamalla kytkettyjä laitteita äkillisiltä jännitemuutoksilta.

Ajoneuvon elektroniikkajärjestelmät

Ajoneuvoissa TPS54331DR säätää 12 V: n virran autoparistoista ohjausyksiköiden ja anturien oikeaan jännitteeseen auttaen sellaisten ominaisuuksien, kuten viihde- ja kuljettajan avustamisjärjestelmien sujuvaa käyttöä.

Sulautettujen järjestelmien tehokkuus

Sulautetut järjestelmät, kuten kodinkoneiden tai tehdaslaitteiden järjestelmät, hyötyvät TPS54331DR: n pienestä koosta ja tehon tehokkuudesta.Nämä järjestelmät luottavat hyvään virranhallintaan toimimaan hyvin.

Automaatio ja teollisuuskäyttö

Teollisuusautomaatiossa TPS54331DR varmistaa anturille ja ohjausjärjestelmille tasaisen virtalähteen auttaen ylläpitämään tarkkuutta ja luotettavuutta automatisoiduissa prosesseissa.

Akkukäyttöiset laitteet

Akkukäyttöisten laitteiden osalta TPS54331DR auttaa pidentämään akun käyttöikää muuttamalla energiaa tehokkaasti hyötyen laitteista, kuten pukeutumista ja lääketieteellisistä laitteista.

TPS54331DR: n tyypilliset sovellukset esitetään alla olevassa kuvassa:

Hitaan käynnistysominaisuuden asettaminen

Kun asetat TPS54331DR: n, hallitseminen, kuinka nopeasti jännite nousee käynnistyksen aikana, on tärkeää.Tämä prosessi, nimeltään "Slow Start", auttaa välttämään ongelmia, kuten äkillisiä INRUSH -virtauksia, jotka voivat vahingoittaa piiriä.Valitsemalla oikean kondensaattorin insinöörit voivat hallita hitaasti käynnistyksen ajoitusta ja varmistaa sujuvan voimansiirtoprosessin.

Kaavan laskenta

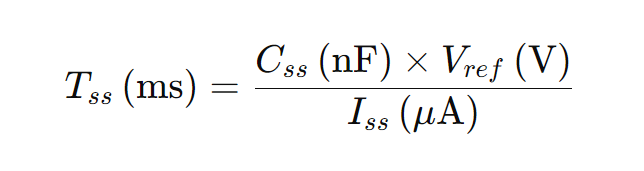

Hitaan aloitusajan (TSS) laskemiseksi voit käyttää tätä kaavaa:

Jossa:

• VREF = 0,8 V (viitejännite)

• ISS = 2µA (hidas aloitusvirta)

Hidas aloitusaika tulisi tyypillisesti asettaa välillä 1 ms ja 10 ms useimmille sovelluksille.Kondensaattorin käyttäminen yli 27NF voi aiheuttaa järjestelmän toimintahäiriöitä.

PIN -asettelun ymmärtäminen

TPS54331Dr lakkaa toimimasta ja sammuu muutamassa tilanteessa pitääkseen sen turvassa.Se sammuu, jos syöttöjännite laskee liian alhaisen, jos EN -nastalla oleva jännite putoaa alle 1,25 V: n tai jos se kuumenee ja laukaisee lämmön sammutuksen.Nämä turvaominaisuudet auttavat suojaamaan laitetta vaurioilta ja varmista, että se kestää pidempään.

Käytännön kondensaattorin näkökohdat

SS -nastaan ​​kytketty kondensaattori hallitsee, kuinka hidas aloitustoiminto toimii.Kun sisäinen virta (ISS) veloittaa kondensaattorin, lähtöjännite nousee hitaasti.Voit säätää, kuinka nopeasti laite käynnistyy valitsemalla oikean kondensaattorin koko:

• Pienempi kapasitanssi: nopeampi käynnistys.

• Suurempi kapasitanssi: Hitaampi käynnistys.

Mutta jos käytät 27NF: n suurempaa kondensaattoria, se voi vaikuttaa järjestelmän vakauteen, joten on tärkeää valita oikea koko erityistarpeisiisi.

Laitteessa on myös lämmön sammutusominaisuus, joka potkaisee, jos se ylikuumenee.Nämä sisäänrakennetut turvaominaisuudet auttavat suojaamaan laitetta vaurioilta ja lisäämään sen käyttöikää.

Luotettavan toiminnan varmistaminen

TPS54331DR: n luotettavan toiminnan varmistaminen sisältää tarkkailuolosuhteet, kuten syöttöjännite ja lämpötila.Näiden tekijöiden seuraaminen auttaa välttämään sammutuksia tai ylikuumenemista, mikä voi johtaa pitkäaikaiseen vaurioon.Insinöörit suunnittelevat usein järjestelmiä, joissa on lämpötilan valvonta ja hyvä lämmönhallinta varmistaakseen, että laite toimii hyvin ajan myötä.

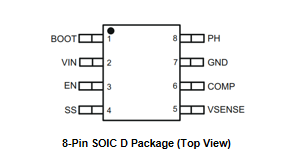

TPS54331DR -muunnin PIN -kokoonpano

TPS54331DR-muunnin on pakattu 8-nastaiseen SOIC-koteloon, ja jokainen PIN-koodi suorittaa tietyn roolin.Kunkin PIN -koodin toiminnan ymmärtäminen on välttämätöntä laitteen asettamisessa kunnolla ja sen varmistamisessa tehokkaasti.

Nastakuvaus

• Tappi 1 (käynnistys)

Tämä PIN -koodi tarvitsee 0,1µF: n käynnistyskondensaattorin kengän ja pH -tapien välillä.Tämän kondensaattorin välinen jännite käyttää korkean puolen MOSFET: n.Jos jännite putoaa liian alhaiseksi, MOSFET sammuu, kunnes kondensaattori ladataan.On tärkeää käyttää kondensaattoria, jolla on hyvät korkeataajuusominaisuudet vakaan toiminnan ylläpitämiseksi.

• Tappi 2 (VIN)

Tämä on syöttötappi, joka hyväksyy jännitteet välillä 3,5 V - 28 V.On tärkeää käyttää kaatamiskondensaattoreita lähellä VIN -nastausta jännitteen aaltoilun minimoimiseksi ja vakaan tulojännitteen varmistamiseksi.

• Tappi 3 (fi)

Enable PIN -sovellus hallitsee, onko muunnin päällä vai pois.Jos EN -nastauksen jännite putoaa alle 1,25 V: n, muuntin sammuu.Kahta vastusta voidaan käyttää alajännityksen lukituskynnyksen asettamiseen, mikä auttaa estämään järjestelmän toimimasta liian matalalla tulojänniteellä.

• Tappi 4 (SS)

Tämä PIN-koodi hallitsee hitaasti aloittamista ulkoisen kondensaattorin kautta.Se auttaa järjestelmää voimakkaasti sujuvasti lisäämällä vähitellen lähtöjännitettä.Tämä estää suuria inrush -virtauksia, jotka voivat vahingoittaa piiriä.

• Tappi 5 (vSense)

Tätä PIN -koodia käytetään palautteeseen, joka on kytketty virhevahvistimen käänteiseen tuloon.Se auttaa säätelemään lähtöjännitettä vertaamalla sitä vertailujännitteeseen.Tämän tapin asianmukainen sijoittaminen on tärkeää melun välttämiseksi ja vakaan suorituskyvyn varmistamiseksi.

• Tappi 6 (comp)

Comp -nasta on virhevahvistimen lähtö ja se muodostaa yhteyden PWM -vertailuun.Tässä käytetyt komponentit hallitsevat järjestelmän taajuuskorvausta, mikä vaikuttaa stabiilisuuteen ja vasteeseen kuormitusmuutoksiin.

• Tappi 7 (GND)

Tämä on maatappi, joka toimii koko piirin vertailupisteenä.Hyvät maadoituskäytännöt, kuten kiinteän maatason käyttäminen, auttavat estämään melua ja epävakautta järjestelmässä.

• Tappi 8 (pH)

Tämä PIN-koodi yhdistyy korkean puolen MOSFET: n lähteeseen.PH -nastan asettelu on tärkeä tehokkuuden ja sähkömagneettisten häiriöiden säätelemiseksi.Leveät piirilevyjät auttavat hallitsemaan virtaa ja parantamaan suorituskykyä.

TPS54331DR: n yleiset ongelmat ja kuinka korjata ne

Jopa asianmukaisella suunnittelulla, TPS54331DR -muuntimessa voi esiintyä ongelmia.Tietäminen yleisiin ongelmiin ja niiden ratkaisemiseen voi auttaa ylläpitämään vakaata ja luotettavaa virtalähdettä.

Piirikomponenttien vaurioita

Osat, kuten vastukset, kondensaattorit ja transistorit piirissä, voivat kulua tai epäonnistua ajan myötä, mikä johtaa sähkövirheisiin.Säännöllinen tarkastus ja kuluneet osat ovat avain seisokkien estämiseen.Insinöörit aikovat usein huoltotarkastukset havaita varhaisia ​​vauriomerkkejä.

Ylikuumeneminen

Ylikuumeneminen on yleinen ongelma, joka tapahtuu, kun lämpöä ei hallita oikein tai kun laite on ylikuormitettu.Hyvän jäähdytyksen varmistaminen, jäähdytyselementtien käyttäminen ja laitteen rajoitusten voimakkuuksien pitäminen voi auttaa välttämään tätä ongelmaa.Jos TPS54331dr kuumenee liian kuumaksi, se voi sammuttaa itsensä suojaamiseksi.

Suojaominaisuuksien epäonnistuminen

TPS54331DR: llä on sisäänrakennettuja suojauksia, kuten ylivirta-, ylikuormitus ja alajännite.Jos nämä epäonnistuvat, se voi johtaa vaurioihin tai epäluotettaviin toimintaan.Näiden ominaisuuksien säännöllinen testaus on tärkeää varmistaa, että ne toimivat oikein.

Alhainen tehokkuus

Jos järjestelmä ei toimi tehokkaasti, se voi johtua piirin liiallisista häviöistä.Tämä voi johtua huonoista komponenttivalinnoista tai muuntajan tai induktorin virheellisestä suunnittelusta.Osien huolellinen valinta ja asianmukainen piirisuunnittelu auttaa parantamaan tehotehokkuutta.

Epävakaa lähtöjännite

Jos tulo- tai lähtöjännite vaihtelee, virtalähde voi olla epävakaa.Tämä voi johtua huonosta palautteen suunnittelusta tai riittämättömästä katkaisukondensaattorista.Insinöörit voivat vakauttaa järjestelmän parantamalla palautesilmukkaa ja lisäämällä kondensaattoreita melun ja aaltoilun vähentämiseksi.

Usein kysyttyjä kysymyksiä [UKK]

1. Mikä on TPS54331dr: n pakettityyppi?

A1.TPS54331DR: tä tarjotaan 8-nastainen SOIC (pieni ääriviivat integroitu piiri), kompakti ja luotettava muotokerroin, joka varmistaa integroinnin helppouden erilaisissa elektronisissa malleissa.

2. Millainen säädin on TPS54331dr?

A2.TPS54331DR toimii synkronisena askel alaspäin (Buck) jännitesäätimenä, mikä tuottaa tehokkuutta ja tarkkuutta muuntamalla korkeammat tulojännitteet alhaisempien stabiilien lähdöjen suhteen.

3. Mikä on TPS54331dr: n käyttölämpötila -alue?

A4.TPS54331DR: llä on käyttölämpötila, joka vaihtelee -40 ° C -150 ° C, ja se palvelee sekä ankaria ympäristöjä että herkkiä olosuhteita, joissa on horjumaton suorituskyky.

4. Mihin TPS54331DR: iin käytetään?

A5.TPS54331dr on erinomainen jännitesäätimenä elektronisissa piireissä.Se on suunniteltu muuntamaan korkeampi tulojännite säänneltyyn, alhaisempaan lähtöjännitteeseen säilyttäen sen käyttämien elektronisten komponenttien eheyden ja luotettavuuden.
