ATMEGA4809 -mikrokontrollerin ymmärtäminen: pinout-, tiedonsiirto- ja avaintoiminnot

ATMEGA4809-mikrokontrolleri, joka on osa Microchipin Megaavr® 0-sarjaa, on tehokas työkalu sinulle, joka etsii tasapainoa suorituskyvyn, monipuolisuuden ja tehokkuuden välillä.Tämä mikrokontrolleri toimii jopa 20 MHz: n taajuuksilla, ja se integroi AVR® -prosessorin laitteistokertoimella, mikä tekee siitä ihanteellisen laajalle sovelluksille kulutuselektroniikasta teollisuusohjausjärjestelmiin.Tässä artikkelissa tutkimme ATMEGA4809: n pinoutia, keskeisiä ominaisuuksia ja edistyneitä toimintoja, korostaen, miksi se erottuu vankaksi valinnaksi sekä yksinkertaisille että monimutkaisille projekteille.

Luettelo

Pinout atmentista

CAD -malli AmeTGA: sta

Symboli

Jalanjälki

ATMEGA4809 Yleiskatsaus

Megaavr® 0 -sarjan arvostettuna jäsenenä ATMEGA4809 erottuu sisällyttämällä AVR®-prosessori, jolla on laitteistokerroin, joka voi toimia taajuuksilla jopa 20 MHz.Tätä mikrokontrolleria on saatavana erilaisissa kokoonpanoissa, joissa on jopa 48 kb: n flash-muisti, 6 kb SRAM ja 256 tavua EEPROM: ää 28–48-nastaisten pakettien sisällä.Sen suunnittelu keskittyy joustavaan, pienitehoiseen arkkitehtuuriin, joka integroi hienostuneet ominaisuudet, kuten tapahtumajärjestelmä, unihävijä, tarkkoja analogisia toimintoja ja huipputeknisiä oheislaitteita, mikä heijastaa Microchipin uusimpia innovaatioita.

Arkkitehtuuri ja suorituskyky

Olla AVR -prosessori ja laitteistokertoimet: Varustettu AVR® -prosessorilla, jota täydentää laitteistokertoimella, ATMEGA4809 tarjoaa huomattavan laskennallisen tehokkuuden ja suorituskyvyn.Tämä duo toimii jopa 20 MHz: n nopeudella, se parantaa toteutuksen nopeutta monimutkaisten matemaattisten toimintojen kannalta.Tällaiset ominaisuudet tekevät mikrokontrollerista hyvin soveltuvan sovelluksiin, jotka vaativat suurta tarkkuutta ja nopeaa prosessointia.Suunnittelu vetoaa niihin, jotka pyrkivät saavuttamaan tasapainon virrankulutuksen ja suorituskyvyn välillä tarjoamalla harmonisen sopivan erilaisiin teknisiin tarpeisiin.

OllaMuistikonfiguraatiot: Joustavien muistivaihtoehtojen avulla ATMEGA4809 tarjoaa jopa 48 kb: n flash -muistin, 6 kb SRAM: n ja 256 tavun EEPROM -kokoonpanot.Tämä sopeutumiskyky palvelee monenlaisia ​​sovellustarpeita, yksinkertaisista tehtävistä, jotka vaativat minimaalista muistia monimutkaisempiin sovelluksiin, jotka tarvitsevat huomattavaa tallennustilaa.Todellisen maailman skenaariot osoittavat, että tasapainoinen muistin asetus voi parantaa merkittävästi järjestelmän suorituskykyä ja reagointia.

Pienitehoiset ominaisuudet

Olla Tapahtumajärjestelmä: AMEGA4809: n tapahtumajärjestelmä mahdollistaa suoran perifeerisen viestinnän, poistaen suorittimen tarpeen.Tämä ominaisuus alentaa virrankulutusta ja lisää tehokkuutta sallimalla tehtävien suorittamisen minimaalisilla CPU-herätyksillä.Vähentämällä CPU -kuormaa se pidentää akun käyttöikää kannettavissa laitteissa ja parantaa järjestelmän yleistä tehokkuutta.Tämä suunnittelufilosofia korostaa sekoitusta suorituskyvystä ja energiansäästöstä, joka resonoi sovelluksilla, jotka priorisoivat vähä energian käytön.

Olla Unilaitetekniikka: Univertakävelytekniikka mahdollistaa oheislaitteiden toiminnan itsenäisesti, kun CPU pysyy pienitehoisessa lepotilassa.Tämä ominaisuus varmistaa, että suuret tehtävät suoritetaan minimaalisella tehovetolla, mikä optimoi laitteen pitkäikäisyyden ja toiminnan tehokkuuden.Erilaisista toteutuksista koskevat kokemukset korostavat tällaisten virransäästötekniikoiden merkitystä sovelluksissa, joissa energiatehokkuus on ensisijainen.

Analogiset ominaisuudet

ATMEGA4809 tarjoaa tarkan analogisen toiminnallisuuden, joka sisältää analogia-digitaalimuuntimet (ADC), digitaaliset analogiamuuntimet (DAC) ja vertailut.Nämä analogiset oheislaitteet tarjoavat tarkan analogisen signaalinkäsittelyn, jota käytetään sovelluksissa, joissa anturitietojen hankkiminen, äänisignaalinkäsittely ja muut skenaariot, joissa tarvitaan tarkkoja analogisia mittauksia.Käytännöllinen käyttö osoittaa usein, että korkean analogisen tarkkuuden ylläpitäminen on perustiedot luotettavan ja johdonmukaisen järjestelmän suorituskyvyn saavuttamiseksi.

Oheislaitteet ja laajennettavuus

Edistyneillä oheislaitteilla varustettu ATMEGA4809 tukee laajaa valikoimaa sovelluksia.Nämä oheislaitteet laajentavat mikrokontrollerin ominaisuuksia rajapintojen kanssa viestintäprotokolloille, ajastimille ja pulssin leveyden modulaatiolle (PWM).Tällainen kattava perifeerinen sarja antaa ATMEGA4809: lle sopeutua erilaisiin ja monimutkaisisiin malleihin, mikä edistää innovatiivisia ratkaisuja joustavuutensa ja laajentavuutensa kautta.

Yksityiskohtaiset eritelmät

Tässä on mikrosirutekniikan tekninen eritelmätaulukko ATMEGA4809-AFR.

Tyyppi	Parametri
Tehdas Läpimenoaika	13 Viikot
Asennus Tyyppi	Pinta Asentaa
Paketti / Tapaus	48-TQFP Paljain
Pinta Asentaa	KYLLÄ
Tiedot Muuntimet	ILMOITUS 16x10b
Määrä I/OS	41
Rooma (sana)	24 576
Käyttö- Lämpötila	-40 ° C 125 ° C TA
Pakkaus	Nauha & Kela (TR)
Sarja	megaavr® 0 -
Osa Status	Aktiivinen
Kosteus Herkkyystaso (MSL)	3 (168 tuntia)
Määrä päättämisen	48
HTS Koodi	8542.31.00.01
Terminaali Sijainti	Neli
Terminaali Muodostaa	Lokari
Toimittaa Jännite	3V
Terminaali Piki	0,5 mm
Pohja Osanumero	ATMEGA4809
JESD-30 Koodi	S-PQFP-G48
Toimittaa Jännite-max (VSUP)	5,5 V
Toimittaa Jännite-min (VSUP)	1,8 V
Oskillaattori Tyyppi	Sisäinen
Nopeus	20MHz
Ryntätä Koko	6K x 8
Jännite - Syöttö (VCC/VDD)	1,8 V 5,5 V
UPS/UCS/oheislaite ICS -tyyppi	Mikrokontrolleri, Risc
Ydin Prosessori	Avr
Oheislaitteet	Ruskea Tunnista/nollaa, POR, PWM, WDT
Kello Taajuus	20MHz
Ohjelmoida Muistityyppi	Salama
Ydin Koko	8-bittinen
Ohjelmoida Muistin koko	48 kt (48k x 8)
Liitettävyys	I2c, SPI, UART/USART
Bitti Koko	16
Haastaa ADC	KYLLÄ
DMA Kanavat	EI
Pwm Kanavat	EI
DAC Kanavat	EI
Eeprom Koko	256 x 8
Subrip Ohjelma ROM -leveys	16
Raja Skannata	EI
Muoto	Kiinteäpiste
Integroitu Välimuisti	EI
Ryntätä (Sanat)	512
Määrä Sarja I/OS	4
Määrä ajastimet	5
Määrä Ulkoisia keskeytyksiä	41
Subrip Tietojen ram -leveys	16
Pituus	7 mm
Korkeus Istuva (max)	1,2 mm
Leveys	7 mm
Rouhi Status	ROHS3 Vaatimusten mukainen

ATTEGA4809: n lohkokaavio

ATMEGA4809 Ominaisuudet

Parannettu laitteistokerroin nopeaan laskelmaan

ATMEGA4809 tarjoaa korkean suorituskyvyn laitteistokertoimen, joka kiihdyttää aritmeettisia operaatioita valtavasti.Tämä on enimmäkseen edullista sovelluksille, jotka sisältävät intensiivisen matemaattisen prosessoinnin, mikä parantaa tietojenkäsittelytehokkuutta.Esimerkkejä ovat salaus, signaalinkäsittely ja todellinen data -analyysi, missä laitteistokertoimet voivat vähentää merkittävästi käsittelyaikaa, optimoimalla järjestelmän suorituskykyä.

Kolme nukkumistapaa optimoidulle virranhallinnalle

Mikrokontrolleri tukee kolmea unimuotoa.

• Joutokäyntitila: Säilyttää CPU -toiminnan vähentämällä virtaa oheislaitteisiin, jotka ovat ihanteellisia skenaarioihin, jotka vaativat nopeita vastausaikoja.

• Valmiustila: Säilyttää enemmän energiaa pysäyttämällä prosessorin ja ylläpitämällä hyödyllisiä toimintatiloja, jotka sopivat säännöllisesti toimintaan.

• Power Down -tila: Tarjoaa suurimman virransäästöä pysäyttämällä kaikki toiminnot, jotka sopivat akkukäyttöisiin laitteisiin, joilla on satunnainen käyttö.

Tapahtumajärjestelmä perifeerisen koordinaation vuoksi ilman CPU -taakkaa

Huomattava ominaisuus on tapahtumajärjestelmä, jonka avulla oheislaitteet voivat olla vuorovaikutuksessa suoraan ilman CPU: n osallistumista.Tämä vähentää viivettä ja tukee järjestelmän yleistä reagointikykyä purkamalla perifeerisen koordinaation.Tällainen mekanismi on korvaamaton todellisissa ohjausjärjestelmissä, joissa ajoitus ja tarkkuus ovat aktiivisia.Tapahtumajärjestelmän arkkitehtuuri, joka on samanlainen kuin suora muistin käyttötekniikat, minimoi prosessorin pullonkaulat parantaen tehokkuutta.

Vartiokoiran ajastin (WDT) järjestelmän vakauden kannalta

Integroitu vahtikoira -ajastin tukee järjestelmän luotettavuutta seuraamalla ja palauttamalla operatiiviset hikka.WDT toimii vikaantumattomana mekanismina, nollaamalla mikrokontrolleria havaitsemisen havaitsemisessa, ja välttää siten järjestelmän kaatumiset.Tätä luotettavuuskerrosta käytetään enimmäkseen teollisuusohjausjärjestelmissä ja kulutuselektroniikassa, mikä varmistaa parantuneen turvallisuuden ja vakauden.

Power-On Reset (POR) ja ruskean havaitsemisen (BOD) yhdenmukaista toimintaa varten

Turvallisen käynnistyksen ja luotettavan toiminnan saavuttamiseksi AMEGA4809 sisältää.

• Power-On Reset (POR): aloittaa mikrokontrollerin virran palauttamisen yhteydessä varmistaen tasaisen käynnistystilan.

• Ruskea-out-havaitseminen (BOD): Suojaa jännitteen vaihtelulta, jotka saattavat vaarantaa laitteen vakauden, nollaamalla järjestelmän automaattisesti, kun jännite putoaa asetetun kynnyksen alapuolelle.

Yhden napainen ohjelmointi ja virheenkorjausrajapinta (UPDI) tehokkaaseen kehitykseen

Yhden nkaan yhtenäisen ohjelman Debug-käyttöliittymä (UPDI) helpottaa merkittävästi kehitys- ja virheenkorjausprosesseja.Tämä rajapinta vähentää fysikaalisia ja menettelyllisiä monimutkaisuuksia, jotka yleensä liittyvät mikrokontrollerin ohjelmointiin ja virheenkorjaukseen, mikä parantaa kehittäjien tuottavuutta.UPDI: n yksinkertaisuus on enimmäkseen hyödyllistä iteratiivisissa kehitysjaksoissa, joissa nopeat testaukset ja virheenkorjaukset ovat pääaikaisia ​​projektin oikea -aikaiseen.

Pohjimmiltaan AMEGA4809: n ominaisuudet toimittavat monipuolisen ja tehokkaan alustan, joka sopii laajaan valikoimaan sovelluksia, mukaan lukien kuluttajaelektroniikka ja teollisuusautomaatio.Integroimalla edistyneen energianhallinnan, nopean laskentaominaisuudet ja vankat luotettavuusominaisuudet, se tarjoaa valtavan perustan korkean suorituskyvyn, luotettavien järjestelmien kehittämiselle.

Circuit atmega4809

Vertailu ATMEGA4809: n ja ATMEGA328: n vertailu

Suorituskyky- ja tehokkuusvertailu

Molemmat ATMEGA4809 ja ATMEGA328 Toimita vertailukelpoisia suorituskykytasoja.Arduino -levyissä yleisesti löydetty ATMEGA328 erottuu voiman tehokkuudesta.Tämä mikrokontrolleri integroi Atmelin Picopower -tekniikan, mikä mahdollistaa pienemmän virrankulutuksen uhraamatta suorituskykyä.

Arkkitehtoniset erot

Arkkitehtuurien tarkemmin tutkittaessa ATMEGA4809 tarjoaa tiettyjä parannuksia ATMEGA328: n yli.ATMEGA4809 tarjoaa joustavan oheiskonfigurointijärjestelmän.Tämä joustavuus tarjoaa paremman järjestelmän yleisen suorituskyvyn.Järjestelmä on mukautuvampi, etenkin sovelluksissa, joihin liittyy useita antureita tai oheislaitteita.

Ohjelmointi ja kehitys

Ohjelmoinnin ja kehityksen kannalta ATMEGA4809: n taaksepäin yhteensopivuus ATMEGA328: n kanssa on edullinen.Tämä yhteensopivuus yksinkertaistaa AMEGA328: lle alun perin suunniteltujen hankkeiden siirtoprosessia.ATMEGA4809: n tukemat edistyneet virheenkorjausvälineet voivat olla erittäin hyödyllisiä monimutkaisissa hankkeissa, mikä mahdollistaa varhaisen ongelman tunnistamisen ja ratkaisun.

Virrankulutus käytännön sovelluksissa

Virrankulutuserot ilmenevät enimmäkseen todellisissa sovelluksissa.Akkukäyttöisten laitteiden osalta ATMEGA328: n Picopower-ominaisuudet voivat pidentää toimintajaksoja maksujen välillä.ATMEGA4809: n edistyneet virransäästöominaisuudet voivat optimoida energiankulutuksen edelleen, etenkin hyödyllistä erittäin pienissä tehtaissa.

Tulevaisuudenkestävä ja monipuolisuus

Tulevankestävän ottaen huomioon ATMEGA4809: n monet parannetut toiminnallisuudet tekevät siitä monipuolisemman vaihtoehdon.Sen laajempi tuki oheislaitteille ja parannettu muistinhallinta ovat aktiivisia monimutkaisissa, kehittyvissä sovelluksissa.Nämä ominaisuudet tarjoavat vankan perustan tuleville innovaatioille ja laajennuksille, mikä tekee siitä ihanteellisen päivitysten suunnitteluun.

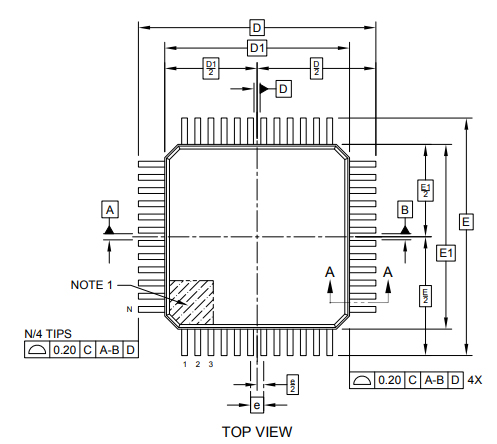

ATMEGA4809: n paketti

Valmistajatiedot

Chandlerissa, Arizonassa sijaitseva Microchip Technology Inc. on erinomainen tarjoamalla laaja valikoima mikrokontrollereita ja analogisia puolijohteita.Tämä yritys on tunnettu kehitysriskien vähentämisestä, järjestelmän kustannusten vähentämisestä ja markkinoiden nopeuttamisesta.Microchip on laadittu korkealaatuisen tuen ja luotettavien tuotteidensa kautta vakiinnuttanut johtajuutensa teollisuudessa.

AMEGA4809 erottuu Microchipin tarjonnasta sen edistyneiden ominaisuuksien ja mukautuvan arkkitehtuurin vuoksi, joten se sopii moniin erilaisiin sovelluksiin, jotka vaativat vankkoja ja tehokkaita ratkaisuja.Tämä mikrokontrolleri tukee laajaa valikoimaa toimintoja, jolloin se integroituu vaivattomasti erilaisiin järjestelmiin.

Tietotarvikkeet PDF

ATMEGA4809-AFR-tietotarvikkeet:

ATMEGA4808/4809 Tietotapa.pdf

Usein kysyttyjä kysymyksiä [UKK]

1. Mikä on ATMEGA4809?

AMEGA4809 on hienostunut mikrokontrolleri, joka käyttää 8-bittistä AVR®-prosessoria.Tämän edistyneen laitteiston mukana tulee integroitu kerros ja toimii jopa 20 MHz: n nopeudella.Se tarjoaa huomattavan 48 kb flash-muistia, 6 kb SRAM: ta, ja sisältää 256 tavua EEPROM: ta, kaikki siististi sijaitsevat 48-nastaisessa paketissa.Vahvalla suunnittelullaan se palvelee erilaisia ​​monimutkaisia ​​sovelluksia ja komentoja.

2. Mihin AMEGA4809: tä voidaan käyttää?

Mikrosirun tekniikka ATMEGA4809 8-bittinen mikrokontrolleri on suunniteltu optimoimaan erittäin reagoivat komento- ja ohjaussovellukset.Se parantaa merkittävästi todellisten ohjausjärjestelmien toiminnallisuutta.Sen monipuolinen luonne mahdollistaa sen hyödyntämisen kattavassa mikroprosessoripohjaisissa arkkitehtuureissa tai riippumattomina prosessoreina komento- ja hallintakehyksissä.Tämän mikrokontrollerin hyödyntäminen voi nostaa erilaisten projektien suorituskykyä.

3. Kuinka ATMEGA4809 parantaa reaaliaikaisia ​​sovelluksia?

ATMEGA4809 käsittelee kasvavia vaatimuksia todellisten järjestelmien nopeuden ja tehokkuuden kannalta.Laitteistokertoimet ja korkea käyttötaajuus (enintään 20 MHz) mahdollistavat nopean prosessoinnin ja nopeat vasteajat.Nämä edut -sovellukset, jotka vaativat välitöntä palautetta ja tarkkaa ohjausta, kuten robotiikka- ja automaatiojärjestelmiä.Yhdistämällä ATMEGA4809 voit vastata todellisten sovellusten vaativiin tarpeisiin.

4. Onko lisäominaisuuksia, jotka parantavat ATMEGA4809: n käytettävyyttä?

ATTEGA4809 on todellakin varustettu lukuisilla perifeerisillä ominaisuuksilla, jotka lisäävät sen käytettävyyttä.Näitä ovat useita viestintärajapintoja, kuten UART, SPI ja I2C, jotka helpottavat saumattomia integraatioita muihin digitaalisiin laitteisiin.Lisäksi siinä on vankat analogiset piirteet, mukaan lukien ADC: t ja DAC: t, mikä tekee siitä erittäin sopivan anturien rajapinta- ja analogisen signaalinkäsittelyyn.Nämä ominaisuudet yhdistävät, jotta ATMEGA4809 on monipuolinen työkalu monille digitaalisille ja analogisille tehtäville.

5. Kuinka ATMEGA4809 vertaa luokkansa muihin mikrokontrollereihin?

Verrattuna muihin luokan mikrokontrollereihin, ATMEGA4809 erottuu sen tasapainotetun muistikapasiteetin, prosessointinopeuden ja perifeeristen integraatioiden yhdistelmän vuoksi.Sen 8-bittinen arkkitehtuuri, jota täydentävät tehokkaat virranhallintaominaisuudet, tekee siitä optimaalisen valinnan sovelluksille, joissa virrankulutus on vakava tekijä.Tämä tasapaino varmistaa, että se tarjoaa luotettavan suorituskyvyn vaarantamatta tehokkuutta.

6. Voidaanko ATMEGA4809: tä käyttää koulutusprojekteissa?

ATMEGA4809 toimii erinomaisena alustana koulutustarkoituksiin.Sen suoraviivainen arkkitehtuuri ja kattava dokumentaatio tekevät siitä sopivan oppimiseen ja kokeiluun.Ottamalla käyttöön tämän mikrokontrollerin kanssa voit saada arvokkaita näkemyksiä sulautettujen järjestelmien kehittämis-, komento- ja ohjauslogiikasta sekä todellisesta järjestelmän suunnittelusta.AMEGA4809 luo käytännön ympäristön, jonka voit tutkia ja innostaa.
