TMS320F28335PGFA -mikrokontrolleri: Sovellukset ja toteutusopas

Tässä artikkelissa tutkitaan TMS320F28335PGFA -mikrokontrolleria, joka tunnetaan voimakkaasta suorituskyvystään ja luotettavuudestaan.Sen korkean suorituskyvyn prosessori hoitaa monimutkaisia ​​tehtäviä, jotka ovat vakaita vaativissa ympäristöissä, joko teollisuusautomaatiossa, autojärjestelmissä tai viestintäverkoissa, TMS320F28335PGFA erottuu sen kestävyydestä ja panoksesta innovaatioon eri toimialoilla.

Luettelo

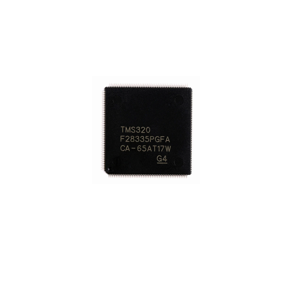

Yleiskatsaus TMS320F28335PGFA: sta

Se TMS320F28335PGFA kirjoittanut Texas Instruments on digitaalinen signaaliprosessori TMS320F2833X-sarjassa, joka on suunniteltu reaaliaikaiseen ohjaukseen ja sijoitetaan 176-nastaiseen LQFP-pakettiin.Vahvalla laskentavoimalla ja monilla oheislaitteilla se on monipuolinen valinta, joka on hyödyllinen teollisuudenaloilla, kuten teollisuusohjaus, tehoelektroniikka, autoelektroniikka, instrumentit ja viestintä.

Vaihtoehdot ja vastaavat

Se TMS320F28334PGFA on toiminnassa ja suorituskyvyssä melko samanlainen kuin TMS320F28335PGFA, mikä tekee siitä hyvän vaihtoehdon harkita.Tärkeimmät erot voivat olla prosessointitehossa tai erityispiirteissä.

Se TMX320F28335PGFA on kokeellinen versio TMS320F28335PGFA: sta.Jos olet kehittäjä tai tutkija, kiinnitä erityistä huomiota pieniin muutoksiin tai tämän version parannuksiin, koska ne voivat vaikuttaa projektiisi ajan myötä.

TMS320F28335PGFA: n ydinominaisuudet

TI: n C28X -ydin

TMS320F28335PGFA-prosessori käyttää TI: n tehokasta C28X-ydintä, 32-bittistä kiinteän pisteen digitaalisen signaalin prosessoria (DSP).Kun 512 kb flash -muistia ja 68 kb RAM -muistia, se voi sujuu sujuvasti nopeudella jopa 150 MHz.

Rajapinnat ja yhteensopivuus

Tässä prosessorissa on erilaisia ​​rajapintoja, mukaan lukien ADC: t, SPI, SCI, I2C, parannetut PWM -ohjaimet, GPIO: t ja GTC.Se tukee myös Ethernet, Can ja USB.Nämä ominaisuudet, jotka sopivat viestinnän, autojärjestelmien ja teollisen ohjauksen sovelluksiin.

Analogia-digitaalimuuntimet (ADC)

ADC: tä käytetään tarkkaan tiedonkeruun, muuntamalla reaaliaikaiset analogiset signaalit digitaaliseksi dataksi.ADC: t auttavat jatkuvasti käsittelemään anturitietoja suorituskyvyn ja turvallisuuden parantamiseksi.

SPI- ja SCI -rajapinnat

Prosessorin SPI- ja SCI-rajapinnat parantavat sen joustavuutta tiedonsiirrossa, ja SPI on erinomainen nopean tiedonsiirrossa anturipohjaisissa sovelluksissa, kun taas SCI: tä käytetään yleisesti upotetuissa järjestelmissä luotettavaan viestintään, joka tukee standardiprotokollia.

Parannettu PWM -ohjaimet

Tarkat PWM -signaalit varmistavat moottorin nopeuden ja asennon paremman hallinnan lisäämällä automatisoitujen järjestelmien tehokkuutta ja tarkkuutta.

Yleiskäyttöinen tulo/lähtö (GPIO)

GPIO -nastat tarjoavat suuren joustavuuden mukautetuille kokoonpanoille.Ne antavat prosessorille mahdollisuuden muodostaa yhteyden moniin ulkoisiin komponentteihin, jotka ovat parhaiten sekä prototyyppien että lopputuotteen malleissa.GPIO: t antavat suunnittelijoille mahdollisuuden luoda räätälöityjä anturin integrointeja ja ohjausjärjestelmiä.

Can ja Ethernet -protokollat

DSP tukee CAN- ja Ethernet -protokollia, jotka varmistavat nopean ja luotettavan tiedonsiirron.CAN: ta käytetään ajoneuvojen sisäiseen viestintään, linkittämällä erilaisia ​​elektronisia ohjausyksiköitä, kun taas Ethernet on yleistymässä teollisuusasetuksissa sen suuren kaistanleveyden vuoksi, mikä mahdollistaa nopean tiedonsiirron ja paremman ohjausverkon tehokkuuden.

TMS320F28335PGFA: n tekniset tiedot

Tuoteominaisuus	Attribuuttiarvo
Valmistaja	Texas Instruments
Paketti / kotelo	LQFP-176
Pakkaus	Tarjotin
Pituus	24 mm
Leveys	24 mm
Korkeus	1,4 mm
ADC -ratkaisu	12 -bittinen
Tietoväylän leveys	32 bittiä
Tietojen koon koko	68 kb
Ohjelman muistin koko	512 kb
Asennustyyli	SMD/SMT
Käyttölämpötila	-40 ° C -125 ° C
Toimitusjännite	1,9 V
Nastaluku	176
Osien tila	Aktiivinen
Rajapintatyyppi	Can/i2c/sci/spi/uart
Tuotetyyppi	DSP - digitaalisten signaalin prosessorit ja ohjaimet

Ohjelmointitekniikat TMS320F28335PGFA: lle

Laitteisto- ja ohjesarjan ymmärtäminen

TMS320F28335PGFA: n ohjelmoinnin aloittamiseksi sinun on perehdyttävä sen laitteisto- ja ohjejoukkoon.Tämä C28X-ytimeen rakennettu mikrokontrolleri on suunniteltu reaaliaikaisia ​​ohjaussovelluksia varten ja mukana tulee ominaisuuksia, kuten nopea ADC, PWM-moduulit ja viestintärajapinnat, kuten SPI, I2C ja CAN.

Kehitystyökalujen avulla

Truestudio- ja koodi-säveltäjä-studio ovat työkalujasi.Nämä IDE: t tekevät koodaamisesta, virheenkorjauksesta ja optimoinnista helpommin ja nopeampia hyödyllisillä kirjastoilla ja esimerkkikoodeilla, jotka säästävät aikaa ja parantavat vianetsintä- ja optimointitaitojasi.

Pin -toimintojen ja oheislaitteiden ymmärtäminen

Jokaisella TMS320F28335PGFA -nastalla on erityiset toiminnot ja se voidaan konfiguroida erilaisiin käyttötarkoituksiin.Lukemalla huolellisesti tietotaulukkoa, erityisesti sähköominaisuuksia, voit välttää yleisiä ongelmia, kuten PIN -konflikteja tai jännitevirheitä.Oheislaitteiden, kuten ADC: n ja PWM: n, oikein asettaminen alusta alkaen voi estää tulevia virheenkorjauspäänsärkyjä.

Sisäisen muistin hallinta

TMS320F28335PGFA sisältää RAM-, ROM- ja Flash -muistin.Pino- ja kasanjakokaivojen hallinta vaaditaan hyvään suorituskykyyn reaaliaikaisissa sovelluksissa, joissa tarvitset ennustettavissa olevia ja nopeita vastauksia.

Monikielinen tuki

Tämä mikrokontrolleri tukee ohjelmointia kokoonpanossa, C ja C ++.C ja C ++ ovat helpompia korkeamman tason ohjelmointiin ja tarjoavat vahvoja kirjastoja, kun taas kokoonpanokieli antaa sinulle tarkan hallinnan laitteistosta.Oikean kielen käyttäminen oikeaan tehtävään voi parantaa ohjelman suorituskykyä.

Ohjesarjojen optimointi

Loogiset ohjeet auttavat bittimanipuloinnissa, aritmeettiset käsittelevät laskelmia ja tiedonsiirto -ohjeita varmistavat, että tiedot liikkuvat nopeasti rekistereiden, muistin ja oheislaitteiden välillä.Näiden ohjeiden räätälöinti laitteistoon voi johtaa suorituskyvyn parannuksiin.

Ydinperspektiivi ja räätälöinti

Mukautettujen kirjastojen tai työkalujen käyttäminen voi parantaa kehitysprosessiasi.Näiden työkalujen mukauttaminen tarpeisiisi ja jatkuvasti testata reaalimaailmassa

TMS320F28335PGFA -hinnoitteludynamiikka

TMS320F28335PGFA: n hinnoitteludynamiikka on nähnyt merkittäviä muutoksia viime vuoden lopusta lähtien.Aluksi hinnoittelun vaihtelut olivat ilmeisiä, mikä aiheutti jonkin verran epävarmuutta markkinoilla.Viime aikoina hinnat ovat löytäneet vakaan pisteen, keskimäärin noin 75 yuania.Tämä ero virallisen ja markkinahinnan välillä paljastaa monimutkaisen vuorovaikutuksen, johon erilaiset tekijät vaikuttavat.

TMS320F28335PGFA: n käyttö

Aloita TMS320F28335PGFA -mikrokontrollerilta parhaan suorituskyvyn varmistamalla, että se on turvallisesti kytketty kaikkiin laitteistokomponentteihin luotettavaa toimintaa varten.Käytä tekniikoita, kuten kaatamiskondensaattoreita ja asianmukaista maadoitusta tehon vakauttamiseksi ja melun vähentämiseksi pitäen piiri stabiilina.Aseta rekisterit ja muistilohkot projektisi tarpeiden mukaan käyttämällä opasaten mukaan.Kun kirjoitat ohjausalgoritmeja, käytä kieltä, kuten C tai Assembly, ja pidä koodi järjestetty, jotta virheenkorjaus ja päivittäminen on helpompaa myöhemmin.Tarkenna koodia testauksen ja arvostelujen avulla.Kun koodi on valmis, käännä se IDE: n kaltaiseen koodikomposer -studioon ja lataa se mikrokontrolleriin.Debug huolellisesti käyttämällä työkaluja, kuten JTAG.Virheenkorjauksen jälkeen optimoi koodi tehokkuuden parantamiseksi, muistin käytön vähentämiseksi ja pienemmän virrankulutuksen vähentämiseksi.Päivitä säännöllisesti sekä ohjelmistoja että laitteistoja pitämään järjestelmän vakaana ja mukautuvana varmistaen, että se pystyy käsittelemään uusia tekniikoita tai projektimuutoksia.

TMS320F28335PGFA: n levitysalueet

Korkean suorituskyvyn moottori- ja tehoelektroniikka

TMS320F28335PGFA loistaa korkean suorituskyvyn moottori-asemissa, mukaan lukien DC-moottorit ja askelmoottorit.Sen tarkkoja valvontaominaisuudet parantavat toiminnan tehokkuutta ja luotettavuutta, mikä osoittaa monissa teollisuusskenaarioissa.Tämä mikrokontrolleri hallitsee sähköelektronisia laitteita, kuten inverttereitä ja virranohjausjärjestelmiä, johtuen sen nopeasta prosessoinnista ja tarkasta tehokerroinkorjauksesta.Nykyaikaiset ruudukkojärjestelmät ovat integroituneet edistyneiden tehokerrointen korjaustekniikat, hyödyntäen tätä mikrokontrolleria sekä stabiilisuuden että tehokkuuden parantamiseksi.

Uusiutuvan energian järjestelmät

TMS320F28335PGFA osoittautuu korvaamattomaksi uusiutuvan energian järjestelmissä, mukaan lukien aurinko- ja tuulivoimat.Sen kyky käsitellä tietoja ja ohjaussignaaleja reaaliajassa varmistaa tehokkaan energian muuntamisen ja hallinnan.Esimerkiksi aurinkoenergiajärjestelmissä se mahdollistaa optimaalisen aurinkosähköpaneelin suuntauksen ja enimmäisvoiman seurannan (MPPT), mikä lisää energian saantoa.Samoin tuulienergiajärjestelmissä se hallitsee turbiinien terien dynaamista hallintaa suorituskyvyn optimoimiseksi vaihtelevissa tuulen olosuhteissa.

Lääkinnälliset laitteet

Lääketieteellisellä alalla TMS320F28335PGFA on tärkeä tekijä tiedonkeruun, signaalinkäsittelyssä ja hallinnassa eri lääkinnällisissä laitteissa.Sen erittäin tarkkuus ja luotettavuus ovat hyviä diagnostiseen kuvantamiseen, potilaan seurantaan ja elämäntukijärjestelmiin.Edistyneet kuvantamisjärjestelmät, hyötyvät mikrokontrollerin reaaliaikaisista tietojenkäsittelyominaisuuksista, jotka mahdollistavat korkeamman resoluution kuvat ja parannetun diagnostisen tarkkuuden.

Teollisuusautomaatio ja robotiikka

TMS320F28335PGFA, joka kattaa korkean suorituskyvyn ohjaimet, liikkeenhallintajärjestelmät ja robotiikka.Sen nopea prosessointinopeus ja ohjausalgoritmit tekevät siitä hyvin sopivan monimutkaisia ​​automatisoituja järjestelmiä.Robotiikassa mikrokontrolleri varmistaa tarkan liikkeenohjauksen, mikä mahdollistaa monimutkaisten tehtävien suorittamisen suurella tarkkuudella.

TMS320F28335PGFA toiminnot UAV -ohjausjärjestelmissä

Mikrokontrollerit ovat tärkeitä saadakseen UAV: ​​t toimimaan hyvin.He keräävät reaaliaikaisia ​​tietoja eri antureista, kuten kiihtyvyysmittarista, gyroskooppeista ja GPS: stä, jota tarvitaan UAV: ​​n vakaan ja tarkan pitämiseksi lennon aikana.Ne käsittelevät myös viestintää eri UAV -osien välillä CAN: n, SPI: n ja SCI: n kaltaisten järjestelmien välillä varmistaen, että kaikki sujuu sujuvasti.

Tiedonkeruu UAV -operaatioille

Anturit, kuten kiihtyvyysmittarit ja gyroskoopit, kertovat meille UAV: ​​n suunnasta ja liikkeestä.GPS tarjoaa reaaliaikaisen sijainnin, vaatii navigointia.Jos käytät UAV: ​​ta, tiedät, että tarkkojen tietojen saaminen nopeasti UAV: ​​n reagoimiseen muutoksiin ja lentämään sujuvammin vähentäen riskejä.

UAV: n viestintäprotokollat

Mikrokontrollerin rooli viestintäprotokollien, kuten CAN: n, SPI: n ja SCI: n käsittelyssä, varmistaa UAV: ​​n luotettavia ja tarpeettomia viestintäkanavia.Nämä järjestelmät auttavat ratkaisemaan nopeasti kaikki lennon aikana olevat ongelmat parantamalla UAV: ​​n turvallisuutta ja luotettavuutta.

UAV -lennonhallinta

Mikrokontrollerit käsittelevät lentojen hallintatehtäviä, kuten UAV: ​​n pitäminen vakaana ja ohjaamalla sen navigointia.Hyvät lennonhallintajärjestelmät parantavat huomattavasti UAV: ​​n suorituskykyä eri olosuhteissa.Asenteen vakauttaminen auttaa UAV: ​​ta ylläpitämään suunnitellun suuntautumisensa.Siihen sisältyy anturitietojen analysointi ja nopeiden korjausten tekeminen tuulisissa olosuhteissa, UAV: ​​n pitämiseksi suunnitellulla polulla.UAV -navigointijärjestelmät luottavat mikrokontrollereihin ympäristötietojen käsittelemiseksi ja tarkkojen lentosuunnitelmien toteuttamiseksi.

Viantunnistusmekanismit

Mikrokontrollerit seuraavat jatkuvasti UAV: ​​n järjestelmiä havaitaksesi kaikki ongelmat, kuten laitteisto- tai ohjelmisto -ongelmat.Tämä mahdollistaa pikakorjaukset ennen kuin asiat lisääntyvät, mikä lisää turvallisuutta kiinnittämällä mahdolliset ongelmat varhain.

Usein kysyttyjä kysymyksiä (usein kysytyt kysymykset)

1. Mitkä ovat TMS320F28335PGFA: n ominaisuudet?

TMS320F28335PGFA on varustettu lukuisilla toiminnallisuuksilla, mukaan lukien PWM -sukupolvi-, ADC-, UART- ja SPI -viestintärajapinnat.Siinä on korkearesoluutioinen PWM tarkalle moottorin hallintaan, mikä tekee siitä toivotun valinnan sovelluksissa, jotka vaativat tarkkaa suorituskykyä.Vahvat käsittelyominaisuudet tukevat tehokasta reaaliaikaista valvontaa, mikä on rooli erilaisissa teollisissa ja kaupallisissa sovelluksissa.

2. Mitkä ovat TMS320: n sovellukset?

TMS320 -sarja on monipuolinen työkalu, jota käytetään monilla toimialoilla.Sitä käytetään puhesignaalinkäsittelyssä, televiestinnässä ja robotiikassa, ajon edistymisessä näillä aloilla.Tutka- ja luotausjärjestelmissä sen nopea prosessointi mahdollistaa tarkan signaalin havaitsemisen ja tulkinnan.Sitä käytetään myös seismologiassa reaaliaikaiseen tietojenkäsittelyyn ja analysointiin.Lisäksi TMS320 -sarjaa käytetään kuvankäsittelyssä, äänenparannuksissa, biolääketieteellisissä instrumentoinnissa ja akustisessa kohinan mittauksessa.Sitä käytettiin jopa automaattisissa testilaitteissa, mikä auttaa varmistamaan erilaisten elektronisten järjestelmien luotettavuuden ja suorituskyvyn.

3. Mikä on TMS320F28335PGFA?

TMS320F28335PGFA on hienostunut osa TMS320C2000 ™ -sarjaa digitaalisten signaaliprosessorien (DSP).Se on valmistettu huolellisesti reaaliaikaisten ohjausskenaarioiden varalta.Prosessori erottuu monimutkaisten laskelmien nopeasta käsittelystä, josta on hyötyä dynaamisissa ja aikaherkissä ympäristöissä.

4. Onko TMS320F28335PGFA: lle autoteollisuussovelluksia?

Kyllä, TMS320F28335PGFA todistaa arvonsa erilaisissa autosovelluksissa, etenkin sähköajoneuvojen moottorin ohjauksessa.Sen korkearesoluutioinen PWM varmistaa tehokkaan motorisen toiminnallisuuden, mikä parantaa sekä EV: ien suorituskykyä että energiatehokkuutta.Lisäksi tämä DSP on integroitu muihin autojen elektronisiin järjestelmiin, mikä edistää nykyaikaisten ajoneuvojen parannettua toiminnallisuutta ja turvallisuutta.
