TJA1050 -lähetin -vastaanottimen asennus- ja kokoonpanoopas

TJA1050 on purkin lähetinvastaanotin, joka yhdistää CAN-protokollan ohjaimen fyysiseen väyläkseen tarjoamalla luotettavan, nopean ja vakaan tavan siirtää tietoja nopeiden verkkoissa.Tämä artikkeli kattaa sen ominaisuudet, asennus- ja käytännölliset käytöt, mikä helpottaa ymmärtämistä, kuinka TJA1050 parantaa tiedonsiirtoa.

Luettelo

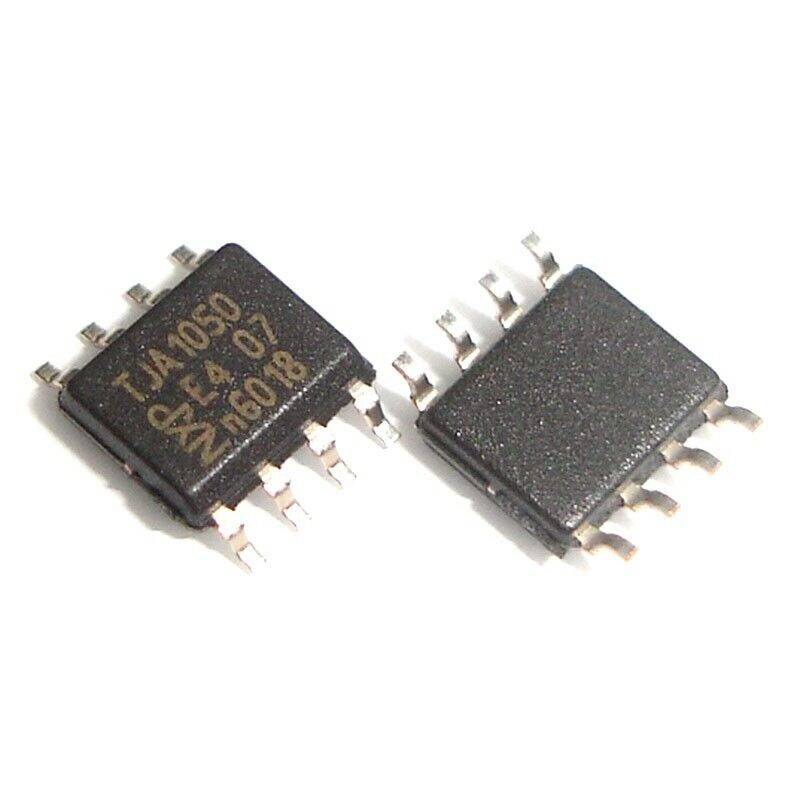

TJA1050 Yleiskatsaus

Se TJA1050 Toimii linkkinä CAN -protokollan ohjaimen ja fyysisen väylän välillä luomalla tavan datalle liikkua sujuvasti näiden pisteiden yli.Se on luotettava ratkaisu nopeassa ympäristössä, joten se sopii järjestelmiin, joissa vaaditaan nopeaa, johdonmukaista tiedonsiirtoa.Suunnittelu minimoi sähkömagneettiset päästöt, mikä tarkoittaa, että se auttaa estämään häiriöitä järjestelmän muihin osiin.Tämä ominaisuus on erityisen arvokas verkoissa, joissa muut komponentit ovat tiiviisti pakattuja, ja vähentyneet päästöt antavat näiden osien toimia ilman häiriöitä.

Kun solmu ei ole voimavara, TJA1050 ylläpitää vakautta, jolloin kokonaisverkko pysyy muuttumattomana.Toisin kuin aiemmat lähetinvastaanottimet, tämä malli ohittaa valmiustilan, mikä tekee siitä ihanteellisen osittain virtalähteisiin verkkoihin, joissa järjestelmän osat voivat joskus siirtyä virrankäyttötilaan vaikuttamatta muuhun verkkoon.Tämä ominaisuus tekee siitä erityisen hyödyllisen auto- tai teollisuusasetuksissa, joissa järjestelmät vaativat usein keskeytymätöntä liitettävyyttä.

TJA1050 -nastakokoonpano

Symboli	Nasta	Kuvaus
TXD	1	Lähettää datan syöttöä;lukee Can -ohjaimen tietoja linja -autojen ohjaimiin
Hölynpöly	2	Pohja
VCC	3	Toimitusjännite
Rxd	4	Vastaanottaa tietojen tulosta;lukee tietoja väylälinjoista tölkki -ohjaimeen
Vref	5	Viitejänniteholki
Kallio	6	Matalan tason bussilinja
Kanh	7	Korkean tason tölkkilinja
S	8	Valitse syöttö nopeaan tilaan tai hiljaiseen tilaan

TJA1050 CAD -suunnittelu

TJA1050 CAD -symboli

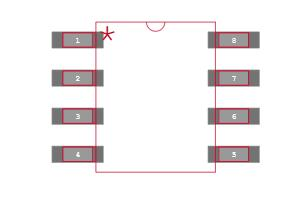

TJA1050 -piirilevyjalanjälki

TJA1050 3D -mallisuunnittelu

TJA1050: n tärkeimmät ominaisuudet

Nopea tiedonsiirto

TJA1050 mahdollistaa nopean tiedonsiirron ja saavuttaa jopa 1 MBAUD, mikä tarkoittaa, että se pystyy käsittelemään nopeaa verkkoa, joissa nopea ja luotettava viestintä on etusijalla.Tämä ominaisuus on erityisen hyödyllinen asetuksissa, jotka vaativat jatkuvaa, korkean suorituskyvyn tiedonvaihtoa, kuten auto- ja teollisuusverkkoja.

ISO 11898 -standardin noudattaminen

TJA1050 täyttää ISO 11898 -standardin varmistaen yhteensopivuuden muiden tölkkipohjaisten järjestelmien kanssa.Tämä vaatimustenmukaisuus tarkoittaa, että voit integroida sen erilaisiin verkkoihin ilman yhteensopivuusongelmia, mikä tekee siitä monipuolisen valinnan eri projekteille.

Matala sähkömagneettinen emissio (EME)

Matalalla sähkömagneettisella emissiosuunnittelullaan TJA1050 auttaa vähentämään lähellä olevien elektronisten laitteiden häiriöiden riskiä.Tämä ominaisuus antaa lähetin -vastaanottimen toimia tehokkaasti, jopa ympäristöissä, joissa laitteet ovat läheisesti etäisyydellä, kuten auto- tai teollisuusasetukset.

Laaja yhteisen moodin alue sähkömagneettiselle immuniteettille (EMI)

TJA1050: n laaja yhteisen tilan alue parantaa immuniteettiaan sähkömagneettisiin häiriöihin auttaen sitä ylläpitämään vakaa suorituskyky ympäristöissä, joissa on korkea sähkömagneettinen kohina.Tämä vakaus on välttämätöntä sen varmistamiseksi, että ulkoiset häiriöt eivät vaikuta tiedonsiirtoon.

Voimamaton solmun vakaus

Yksi TJA1050: n ainutlaatuisista eduista on sen kyky pitää tölkkibussi -vakaana, vaikka jotkut solmut olisivat voimassa olevia.Tämä ominaisuus on arvokas sovelluksissa, joissa verkon osat voivat saada aikaan satunnaisesti, jolloin muu järjestelmä voi toimia ilman häiriöitä.

Transmit data (TXD) hallitseva aikakatkaisu

TXD: n hallitseva aikakatkaisutoiminto estää lähetysvirheitä pysäyttämällä voimansiirron automaattisesti, jos hallitseva tila pidetään liian kauan.Tämä ominaisuus auttaa suojaamaan verkkoa tahattomilta häiriöiltä tai signaalin häiriöiltä tukemaan verkon yleistä vakautta.

Hiljainen tila

Hiljaisen tilan ominaisuuden avulla voit poistaa lähettimen käytöstä, mikä tekee TJA1050: stä ihanteellisen seurantaan tai diagnostiikkaan.Tämän avulla laite voi tarkkailla verkkotoimintaa lähettämättä signaaleja, mikä on hyödyllistä järjestelmissä, joissa sinun on vältettävä jatkuvan tietoliikenteen häiritsemistä.

Suojaa autoteollisuuden transientejä vastaan

TJA1050 sisältää sisäänrakennetun suojan autojen transientejä vastaan, mikä suojaa sitä äkillisiltä jännitepiikiltä.Tämä kestävyys varmistaa, että lähetin -vastaanotin voi toimia luotettavasti ajoneuvoissa, joissa jännitteenvaihtelut ovat yleisiä erilaisten sähköjärjestelmien vuoksi.

Yhteensopivuus 3,3 V: n ja 5 V: n laitteiden kanssa

Yhteensopiva sekä 3,3 V: n että 5 V: n laitteiden kanssa, TJA1050 toimii hyvin eri järjestelmissä, mikä antaa sinulle joustavuutta lähetin -vastaanottimen suunnittelussa ja integroinnissa projekteihisi ilman jännitteen yhteensopivuutta koskevia huolenaiheita.

Lämpö- ja oikosulku

TJA1050 on varustettu lämmönsuojauksella ja oikosulkulla, vartioimalla sitä ylikuumenemiselta ja vahingossa tapahtuvalta liitäntään akkuun tai maahan.Nämä ominaisuudet parantavat laitteen kestävyyttä, mikä tekee siitä luotettavan valinnan sovelluksissa, joilla on korkea turvallisuus- ja suorituskyvyn vaatimukset.

Tukee jopa 110 solmua

TJA1050: n tuella enintään 110 solmua voi yhdistää monia verkon laitteita, joten se sopii suuriin järjestelmiin.Tämä kapasiteetti on hyödyllinen sovelluksissa, joissa lukuisten laitteiden on kommunikoitava tehokkaasti verkon ylikuormittamista.

TJA1050 Funktionaalinen lohkokaavio

TJA1050: n lohkokaavio edustaa visuaalisesti tapaa, jolla tämä komponentti hallitsee tiedonkulkua.Se kuvaa, kuinka lähetin-vastaanotin lähettää ja vastaanottaa datasignaaleja pitäen tasapainoisen tulosteen CANH (korkean tason) ja CANL (matalan tason) linjojen välillä.Tämä tasapaino on avain sähkömagneettisten häiriöiden hallintaan, jolloin laite pystyy käsittelemään helposti korkean tiedonsiirtonopeutta.Jokaisessa lohkokaavion osiossa näkyy, kuinka tietoja käsitellään ja lähetetään, mikä auttaa sinua ymmärtämään laitteen yleisen toiminnan.

Se on suunniteltu joustavuudella, käsittely nopeudella jopa 1 mbaud, kun pysyy CAN-standardien mukaisesti, mukaan lukien ISO 11898. Tämä lähestymistapa antaa TJA1050: lle sopeutua saumattomasti erilaisiin sovelluksiin, mikä osoittaa laitteen toiminnallisuuden ja vakauden nopean tiedonsiirtoympäristössä.

TJA1050 -piiri ja sovellukset

TJA1050 Automotive Transient Test Circuit

TJA1050 -tekniset tiedot

NXP USA Inc. -yrityksen tekniset tekniset tiedot, määritteet, parametrit ja vertailukelpoiset osat TJA1050T/N, 118.

Tyyppi	Parametri
Asennustyyppi	Pintakori
Paketti / kotelo	8-SOIC (0,154, 3,90 mm leveys)
Pintakori	KYLLÄ
Käyttölämpötila	-40 ° C ~ 150 ° C
Pakkaus	Nauha ja kela (TR)
Julkaistu	2002
JESD-609-koodi	E0
Osien tila	Vanhentunut
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
Päätteiden lukumäärä	8
Tyyppi	Lähetin -vastaanotin
HTS -koodi	8542.39.00.01
Jännite - Syöttö	4,75 V ~ 5,25 V
Terminaalin sijainti	Kaksois-
Terminaalimuoto	Lokisiipi
Huippukäyttölämpötila (CEL)	Ei määritelty
Toimintojen lukumäärä	1
Toimitusjännite	5V
Päätepiste	1,27 mm
Aika@Peak Reflow -lämpötila-max (t)	Ei määritelty
Perusosanumero	TJA1050
Nastaluku	8
JESD-30-koodi	R-PDSO-G8
Pätevyystila	Ei pätevä
Virtalähteet	5V
Toimitusvirta-max	0,075 mA
Tiedonsiirto	1000 Mbps
Protokolla	Canbus
Kuljettajien/vastaanottimien lukumäärä	1/1
Dupleksi	Puoli
Vastaanottimen hystereesi	70mV
Lähetinvastaanottimien lukumäärä	1
Pituus	4,9 mm
Korkeus (max)	1,75 mm
Leveys	3,9 mm
ROHS -tila	ROHS3 -yhteensopiva
