SN74HC00N NAND GATE IC: Tekniset tiedot ja sovellukset selitetyt

SN74HC00N on suosittu integroitu piiri, joka sisältää neljä riippumatonta 2-syöttö-NAND-porttia, joita käytetään yleisesti digitaalisessa elektroniikassa.Tämä artikkeli opastaa SN74HC00N: n ominaisuudet, tekniset tiedot ja yleiset käytöt, mikä tekee sinulle helpon ymmärtää, kuinka tätä komponenttia voidaan soveltaa erilaisissa sähköisissä projekteissa.Suunnittelet sitten kotikäyttöön tai monimutkaisempia järjestelmiä varten, löydät kaikki tarvitsemasi tiedot aloittamiseen.

Luettelo

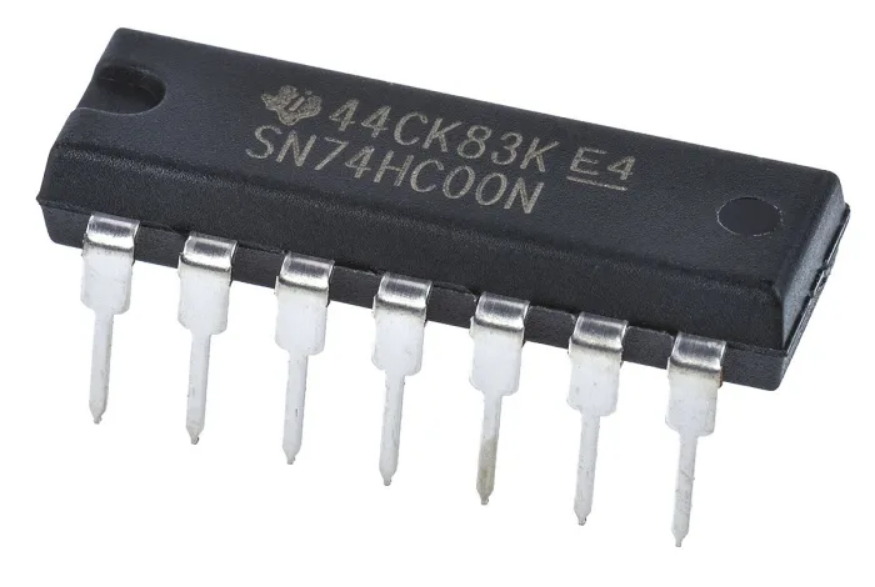

Johdanto SN74HC00N -integroituun piiriin

Se SN74HC00N on 14-nastainen IC, joka sisältää neljä riippumatonta 2-sisääntulon NAND-porttia.NAND -portti on peruselementti digitaalisissa piireissä, missä se suorittaa ja operaation päinvastainen.NAND -portin boolen funktio on kirjoitettu y = (a • b) ̅, mikä tarkoittaa, että lähtö on totta, ellei molemmat tulot (a ja b) ole totta samanaikaisesti.

Jokainen SN74HC00N: n neljästä portista toimii yksinään, jolloin voit käyttää niitä erilaisiin tehtäviin digitaalisten logiikkaprojekteissa.Voit käyttää tätä sirua moniin toimintoihin, kuten päätöksentekoon, vaihtamiseen tai sekvenssien hallintaan piirissä.Se toimii jännitealueella 2 V- 6 V, mikä antaa sinulle joustavuutta suunnitellessasi sekä matala- että korkeajännitejärjestelmiä.SN74HC00N pystyy käsittelemään jopa 10 LSTTL -kuormaa, mikä tarkoittaa, että se voi ajaa muita digitaalisia laitteita tai piirejä helposti käyttämättä liikaa virtaa.

Sen alhainen virrankulutus verrattuna vanhempiin logiikka -IC: iin tekee siitä loistavan valinnan projekteille, joissa sinun on säästämään energiaa.Voit käyttää sitä upotettujen järjestelmien kaltaisilla alueilla tai yhteyden yhteydessä mikrokontrollereihin tai kaikissa digitaalisissa järjestelmissä, joissa säilyttäminen on tavoite.

SN74HC00N: n keskeiset piirteet

SN74HC00N tarjoaa useita ominaisuuksia, jotka tekevät siitä hyödyllisen erilaisissa digitaalisissa logiikkasovelluksissa:

Puskuroidut tulot

IC on varustettu puskuroituilla tuloilla, jotka on suunniteltu stabiloimaan ja puhdistamaan tulosignaalit ennen niiden käsittelyä.Tämä ominaisuus vähentää signaalin kohinaa ja häiriöitä varmistaen, että tulot ovat tarkkoja ja luotettavia.Tämä voi auttaa välttämään signaalin vääristymiä, etenkin kun käsitellään useita kytkettyjä laitteita.

Leveä käyttöjännitealue (2 V - 6 V)

SN74HC00N toimii laajalla jännitealueella 2 V-6 V. Tämä tekee siitä riittävän monipuolisen käytettäväksi erilaisissa sovelluksissa, matalajännitteisestä akkukäyttöisistä laitteista korkeampien jännitejärjestelmiin.Voit mukauttaa sen sopimaan sekä pieniin, tehotietoisiin piiriin ja suurempiin asetuksiin, jotka vaativat korkeampia jännitteitä.

Laaja käyttölämpötila -alue (–40 ° C - +85 ° C)

IC voi toimia tehokkaasti äärimmäisissä lämpötiloissa, niin alhaisista kuin -40 ° C: sta niin korkeaan kuin +85 ° C.Tämä laaja lämpötilatoleranssi tekee siitä hyvän valinnan laitteille, jotka altistuvat ankarille ympäristöolosuhteille, kuten teollisuuselektroniikka tai ulkojärjestelmät, joissa lämpötilat voivat vaihdella.

Fanout -tuki enintään 10 LSTTL -kuormaa

SN74HC00N tukee Fanoutia enintään 10 LSTTL -kuormaa.Tämä tarkoittaa, että yksi lähtö voi ajaa jopa 10 muuta laitetta tai logiikkaporttia menettämättä suorituskykyä.Tämä on hyödyllistä suuremmissa, monimutkaisemmissa piireissä, joissa tarvitaan useita yhteyksiä.

Alhainen virrankulutus

Vanhempiin logiikka -IC: iin verrattuna SN74HC00N on suunniteltu käyttämään vähemmän virtaa.Tämä tekee siitä hyvän vaihtoehdon, kun työskentelet projekteissa, joissa energiatehokkuus on huolenaihe, kuten kannettavissa laitteissa, jotka luottavat akun virtaan.Se auttaa myös pitämään lämmöntuotannon alhaisena, mikä on hyödyllistä pitkän aikavälin luotettavuudelle suuremmissa järjestelmissä, jotka toimivat jatkuvasti.

SN74HC00N -nastakokoonpano

NIMI	PIN (D, DB, N, NS, PW, J tai W)	PIN (FK)	I/O	KUVAUS
1a	1	2	Syöttö	Kanava 1, syöttö a
1B	2	3	Syöttö	Kanava 1, syöttö B
1y	3	4	Tulos	Kanava 1, lähtö y
2a	4	5	Syöttö	Kanava 2, syöttö a
2b	5	6	Syöttö	Kanava 2, syöttö B
2y	6	8	Tulos	Kanava 2, lähtö y
3a	9	11	Syöttö	Kanava 3, syöttö a
3b	10	13	Syöttö	Kanava 3, syöttö B
3y	8	14	Tulos	Kanava 3, lähtö y
4a	12	12	Syöttö	Kanava 4, syöttö a
4B	13	16	Syöttö	Kanava 4, syöttö B
4y	11	19	Tulos	Kanava 4, lähtö y
Hölynpöly	7	16	-	Pohja
NC	-	1, 5, 7, 11, 15, 17	-	Ei sisäisesti yhteydessä
VCC	14	20	-	Positiivinen tarjonta

SN74HC00N: n CAD -malli

SN74HC00N -symboli

SN74HC00N Jalanjälki

SN74HC00N: n 3D -malli

SN74HC00N: n tekniset eritelmät

Texas Instrumentsin SN74HC00N sisältää teknisiä tietoja, kuten käyttöjännite, virrankulutus ja logiikka.Siinä on myös samanlaisia ​​osia, joita voidaan käyttää sen sijasta suunnittelustarpeistasi riippuen.

Tyyppi	Parametri
Elinkaaren tila	Aktiivinen (viimeksi päivitetty: 1 päivä sitten)
Tehtaan läpimenoaika	12 viikkoa
Kosketuspinnoitus	Kulta
Asennustyyppi	Reiän läpi
Nastat	14
Logiikan korkeatasoinen	1,5 V ~ 4,2 V
Käyttölämpötila	-40 ° C ~ 85 ° C
Sarja	74HC
Osien tila	Aktiivinen
Päätteiden lukumäärä	14
Terminaalipinta	Matta tina (SN)
Terminaalin sijainti	Kaksois-
Toimitusjännite	5V
Nastaluku	14
Max -lähtövirta	4Ma
Syöttöjännite-Max (VSUP)	6V
Paino	927,99329 mg
Logiikan matala	0,5 V ~ 1,8 V
Pakkaus	Putki
JESD-609-koodi	E3
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
ECCN -koodi	Ear99
Jännite - Syöttö	2v ~ 6v
Toimintojen lukumäärä	4
Perusosanumero	74HC00
Tulosten lukumäärä	1
Toimitusjännite	5V
Syöttöjännite-min (VSUP)	2V
Kanavien lukumäärä	4
Kuormituskapasitanssi	50pf
Etenemisviive	15 ns
Kytke viiveaika päälle	20 ns
Logiikkatoiminto	Nand
Logiikkatyyppi	Nand Gate
Schmitt laukaista	EI
Korkeus	5,08 mm
Leveys	6,35 mm
Pituus	19,3 mm
Paksuus	3,9 mm
Säteilykovettuminen	Ei
Saavuttaa SVHC: n	Ei svhc
ROHS -tila	ROHS3 -yhteensopiva
Lyijyvapaa	Lyijyvapaa

SN74HC00N: n absoluuttiset enimmäisluokitukset

Parametri	Kuvaus	Mini	Max	Yksikkö
VCC	Toimitusjännite	-0.5	7	V
Iik	Tulokiinnitysvirta	± 20		mehu
	VI < -0.5 V or VI > VCC + 0,5 V
Iok	Lähtöpuristimen virta	± 20		mehu
	Voima < -0.5 V or VO > VCC + 0,5 V
Io	Jatkuva lähtövirta	± 25		mehu
	VO = 0 VCC: lle
Jatkuva virta	Jatkuva virta VCC: n tai GND: n kautta	± 50		mehu

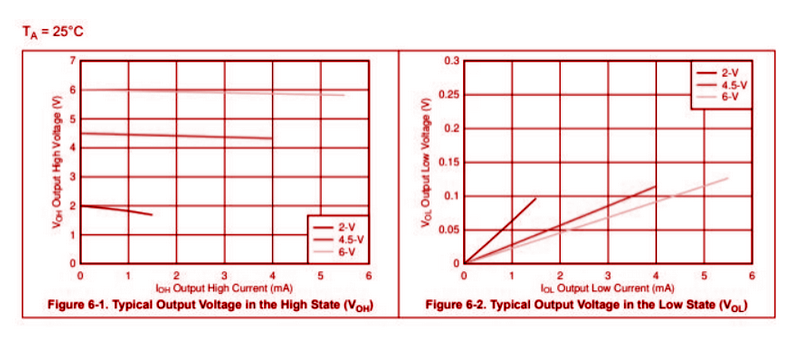

SN74HC00N: n tyypilliset ominaisuudet

SN74HC00N: n ekvivalentit

Vastaava osa	Korvaava tyyppi	Status	Kuvaus
SN74HC00NP3	Pudotuskorvaus	Lopetettu	NAND GATE, CMOS, PDIP14
SN74HC00JP4	Pudotuskorvaus	Lopetettu	NAND GATE, CMOS, CDIP14
SN74HC00N-10	Pudotuskorvaus	Lopetettu	NAND GATE, HC/UH-sarja, 4-func, 2-tulos, CMOS, PDIP14
SN74HC00NE4	Pudotuskorvaus	Aktiivinen	NAND GATE, HC-sarja, 4-func, 2-tulos, CMOS, PDIP14
SNJ54HC00J	Pudotuskorvaus	Aktiivinen	Nand Gate, HC-sarja, 4-func, 2-tulos, CMOS, CDIP14

Osat, joilla on samanlaiset eritelmät kuin SN74HC00N

Oikealla puolella luetellut kolme osaa jakavat samanlaiset tekniset tiedot Texas Instruments SN74HC00N: n kanssa.

Osanumero	SN74HC00N	CD74HC00E	MC74HC03an	SN74HC03N
Valmistaja	Texas Instruments	Texas Instruments	Puolijohteessa	Texas Instruments
Paketti / kotelo	14-dip (0,300, 7,62 mm)	14-dip (0,300, 7,62 mm)	14-dip (0,300, 7,62 mm)	14-dip (0,300, 7,62 mm)
Tulosten lukumäärä	2	2	2	2
Nastat	14	14	14	14
Logiikkatoiminto	Nand	Nand	Nand	Nand
Etenemisviive	15 ns	27 ns	15 ns	20 ns
Toimitusjännite	5 V	5 V	4,5 V	3 V
Lepotila	2 μa	2 μa	2 μa	1 μA
Tekniikka	CMO: t	CMO: t	CMO: t	CMO: t

Pakettitiedot SN74HC00N: stä

Tietoja Texas Instrumentsista - SN74HC00N: n valmistaja

Texas Instruments (TI) on tunnettu yritys puolijohteiden maailmassa, joka luo erilaisia ​​elektroniikassa käytettyjä tuotteita.He keskittyvät osioiden tarjoamiseen esimerkiksi analogiselle ja digitaaliselle käsittelylle.TI: n tuotteita, kuten SN74HC00N, käytetään ympäri maailmaa monilla toimialoilla, mukaan lukien kulutuselektroniikka, autot, teollisuusjärjestelmät ja viestintä.

TI: n siruja käytetään erityyppisissä elektronisissa projekteissa, olipa kyse sitten kodin laitteesta vai monimutkaisemmasta järjestelmältä.Ne tarjoavat myös työkaluja ja tukea, jotka auttavat sinua työskentelemään heidän tuotteidensa kanssa.Yli 30 maassa esiintymisen jälkeen TI pysyy eteenpäin tuomalla uusia ratkaisuja puolijohteiden maailmaan, mikä tekee heidän tuotteistaan ​​vankan valinnan, kun etsit luotettavia, korkealaatuisia komponentteja, kuten SN74HC00N.

Tietotarvikkeet PDF

SN74HC00N Datalustat:

Sn74hc00n.pdf

CD74HC00E Datalustat:

CD74HC00E.pdf

MC74HC03an Datarcheet:

MC74HC03an.pdf

MC74HC03an.pdf

SN74HC03N Datarstateetit:

SN74HC03N.PDF

Usein kysyttyjä kysymyksiä [UKK]

1. Kuinka monta nastaa SN74HC00N: llä on?

SN74HC00N sisältää yhteensä 14 nasta, joita voit käyttää piirisi erilaisiin yhteyksiin.

2. Mikä on SN74HC00N: n käyttölämpötila -alue?

SN74HC00N voi toimia lämpötiloissa, jotka vaihtelevat välillä -40 ° C - +85 ° C, joten se sopii eri ympäristöihin.

3. Mikä on SN74HC00N: n enimmäislähtövirta?

Suurin virta, jonka SN74HC00N voi tuottaa, on 4MA, joka auttaa käyttäessään muita kytkettyjä laitteita.

4. Mikä on SN74HC00N: n enimmäismäärä jännite?

Suurin jännite, jota SN74HC00N pystyy käsittelemään, on 6 V, joten sitä voidaan käyttää järjestelmissä, jotka toimivat tämän jännitteen kanssa.

5. Mikä on SN74HC00N: n syöttöjännitealue?

Jännitealue, jolla SN74HC00N toimii, on välillä 2 V ja 6 V, mikä antaa sinulle joustavuutta järjestelmän virran virran aikana.

6. Kuinka SN74HC00N pakataan?

SN74HC00N on yleensä pakattu putkeen, minkä ansiosta on helppo käsitellä ja säilyttää.
