PCA9615 I2C -väyläpuskuri: Pinout, tekniset tiedot, sovellukset ja tietolehti

Nykypäivän nopeatempoisessa elektroniikkasuunnittelun maailmassa luotettavan komponenttien välisen viestinnän ylläpitäminen on vakavaa, etenkin sähköisesti meluisissa ympäristöissä.PCA9615, kaksikanava differentiaali I2C-BUS-puskuri, joka on suunniteltu nopeaan moodiin plus (FM+) -operaatioon, tarjoaa ratkaisun parantamalla tietojen eheyttä ja tukemaan HOT-SWAP-toimintoja.Tässä artikkelissa tutkitaan PCA9615: n tietotapauksia, pinoutia, sovelluksia ja piirikonfiguraatioita.Tarjoamalla perusteellisia teknisiä oivalluksia ja todellisia esimerkkejä, se opastaa sinua PCA9615: n hyödyntämiseen suorituskyvyn optimoimiseksi heidän malleissaan.

Luettelo

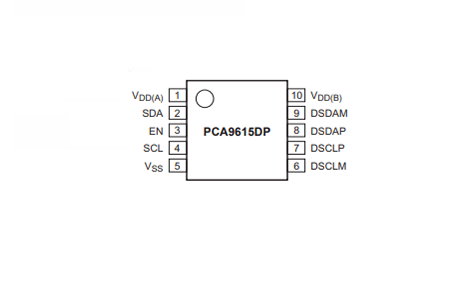

PCA9615: n pinout

PCA9615: n CAD -malli

Symboli

Jalanjälki

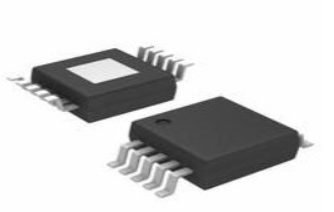

Yleiskatsaus PCA9615: stä

SePCA9615 toimii olennaisena puskurina SMBUS/I2C-BUS-viestintälle, mikä parantaa datan siirtoa huomattavasti sähköisesti meluisissa ympäristöissä.Käyttämällä differentiaalista fysikaalista kerrosta (DI2C), joka ylläpitää läpinäkyvyyttä protokollikerrokseen, se lieventää tietojen korruptiota.Tämä ominaisuus varmistaa luotettavan viestinnän eri sovelluksilla, mukaan lukien teollisuusautomaatio, autoteollisuusjärjestelmät ja monimutkaiset toisiinsa kytkettyjä laitteita.

PCA9615 on varustettu kahdella yksiselitteisellä differentiaalikanavalla, jotka on räätälöity SCL-linjalle.Laajentaa SMBUS/I2C -signaalien aluetta ja nopeutta.Säilyttää signaalin eheyden.Muuttamalla yksipäiset signaalit differentiaalisiksi signaaleiksi, PCA9615 vähenee tehokkaasti sähkömagneettisia häiriöitä (EMI) ja ylikuormitusta, jotka ovat yleisiä korkean kohinan ympäristöissä.

Erilaiset signalointi PCA9615: ssä tarjoaa joukon etuja ja tarjoaa erinomaisen kohinan hylkäämisen verrattuna yksipäisiin signaaleihin.Pääasiassa hyödyllinen teollisuus- ja auto -asetuksissa, joissa sähkömelu uhkaa tietojen eheyttä.Tukee pidempiä kaapelin pituuksia ja korkeammat tiedonsiirtonopeudet.Mahdollistaa joustavammat järjestelmäsuunnitelmat.Varsinaisissa sovelluksissa PCA9615 integroituu saumattomasti järjestelmiin, jotka edellyttävät vankkaa viestintää pidennetyillä etäisyyksillä.Differentiaalinen signalointi varmistaa luotettavan anturitiedonsiirron komponenttien, kuten moottorin ohjausyksikön ja eri anturien välillä, jotka ovat dispergoituneet koko ajoneuvoon.PCA9615 ylläpitää selkeää viestintää useiden ohjaimien ja kenttälaitteiden välillä, jotka sijaitsevat suuren valmistuskerroksen yli.

PCA9615: n lohkokaavio

Tekniset eritelmät

Tässä on taulukomuoto, jossa on NXP USA Inc. PCA9615DPJ , yhdessä osien kanssa, joilla on samanlaiset vaatimukset.

Tyyppi	Parametri
Tehdas Läpimenoaika	7 Viikot
Asennus Tyyppi	Pinta Asentaa
Paketti / Tapaus	10-TFSOP, 10 mSop (0,118, 3,00 mm leveys)
Pinta Asentaa	Kyllä
Käyttö- Lämpötila	-40 ° C ~ 85 ° C
Pakkaus	Nauha & Kela (TR)
Julkaistu	2010
Osa Status	Aktiivinen
Kosteus Herkkyystaso (MSL)	1 (Rajoittamaton)
Määrä päättämisen	10
Tyyppi	Puskuri, Redriver
Sovellukset	I2C
Jännite - Tarjonta	2,3 V ~ 5,5 V
Terminaali Sijainti	Kaksois-
Terminaali Muodostaa	Lokki Siipi
Huippu Palautuslämpötila (CEL)	Ei Määritelty
Määrä toimintojen	1
Toimittaa Jännite	3,3 V
Terminaali Piki	0,5 mm
Aika@Peak Palautuksen lämpötila-max (t)	Ei Määritelty
Pohja Osanumero	PCA9615
Tulos	2-johdin Linja -auto
Nasta Laskea	10
JESD-30 Koodi	S-PDSO-G10
Määrä kanava	2
Nykyinen - Tarjonta	16μA
Syöttö	2-johdin Linja -auto
Tiedot Nopeus (max)	400 kHz
Toimittaa Jännite1-nom	5V
Kapasitanssi - syöttö	7PF
Pituus	3 mm
Korkeus Istuva (max)	1,1 mm
Leveys	3 mm
Rouhi Status	ROHS3 Vaatimusten mukainen

Tärkeimmät ominaisuudet ja edut

Kuumavaihtotoiminto

PCA9615: n suunnittelu sisältää vankan kuumanvaihtokyvyn, joka mahdollistaa moduulien kytkemisen ja irrottamisen aiheuttamatta tietovirtauksen keskeytyksiä.Tämä ominaisuus on erityisen edullinen monimutkaisissa järjestelmissä, joissa käyttöaika ja luotettavuus ovat hallitsevia, kuten televiestinnässä ja tietokeskuksissa.Mahdollistaa saumattoman moduulin korvaamisen ja laajennuksen, Hot-Swap-ominaisuus varmistaa yhdenmukaisen järjestelmän suorituskyvyn ja minimaalisen seisokin, joka palvelee jatkuvasti läsnä olevaa vakautta ja tehokkuutta tällaisissa vaativissa ympäristöissä.

• en signaalitulo: EN (Enable) -signaalin syöttö on ratkaiseva rooli kuumanvaihteen menettelyn hallinnassa.Kun uusi moduuli on kytketty, EN -signaali varmistaa, että toimenpide suoritetaan järjestetysti.Tämä mekanismi estää viestintävirheitä, jotka voivat tapahtua, jos moduulit lisätään tai poistetaan mielivaltaisesti.Monissa käytännöllisissä sovelluksissa tarkka signaalinhallinta ylläpitää tiedon eheyttä, mikä on erityisen arvokasta ympäristöissä, joissa tietojen menetystä ei voida hyväksyä ja panokset ovat korkeat.

Sisäinen väylän tyhjäkäynnillä

Sisäinen väylän tyhjäkäynti havaitsee mekanismi edelleen kuumanvaihtotoimintojen toiminnallisuutta varmistamalla, että yhteydet tehdään vain, kun väylä on tyhjäkäynnillä.Tämä ominaisuus auttaa välttämään mahdollisia datan törmäyksiä ja korruptiota, mikä suojaa lähetetyn tiedon tarkkuuden.Bus -tyhjäkäynnillä havaitseminen toimii läpinäkyvästi ja työskentelee kulissien takana tarjotakseen vakaan viestintäympäristön jopa dynaamisissa olosuhteissa.

• Järjestelmän suojatoimenpiteet: Näiden komponenttien vuorovaikutus PCA9615: ssä esittelee, kuinka moderni tekniikka integroi useita suojatoimenpiteitä sekä toiminnan tehokkuuden että tietoturvan varmistamiseksi.EN-signaalin syötteen ja väylän tyhjäkäynnin havaitsemisen välinen harmoninen koordinointi muodostaa perustan luotettavan kuumahyynnön vaarallisissa järjestelmissä.Nämä elementit vaikuttavat yhdessä joustavaan ja luotettavaan järjestelmään, joka vastaa tarkkuus- ja huolellisuutta koskevien korkean panoksen ympäristöjen tarpeita.

PCA9615 -hyödyt

PCA9615 esittelee monipuolisia ratkaisuja lukemattomiin teknisiin esteisiin, ja ne käsittelevät tiettyjen sovellusten erot.Näihin kuuluvat etäaineiden seuranta meluisissa ympäristöissä, korkean häiriölle alttiiden virtalähteiden hallinta, I2C -väylän yhdistäminen eri laitetyyppeihin ja monimutkaisten teollisuusjärjestelmien, kuten valaistuksen, lämmityksen ja jäähdytyksen hallinta.

Etäsuunnittelun valvonta

Ympäristöissä, joissa on melua, anturitietojen luotettavuus voi heikentyä.PCA9615 tukee vakaa viestintää etäanturien ja hallitsevien prosessointiyksiköiden välillä.Käyttötapaukset, kuten teollisuusautomaatio ja ympäristön seurantaasemat, kuvaavat sen etuja voimakkaasti.Tietojen eheyden ylläpitämisestä tulee vähemmän uhkapeli, samanlainen kuin menetelmät tietoliikenteen infrastruktuureilla, joissa käytetään signaalin uskollisuutta pitkien matkojen aikana.Voit valjastaa differentiaaliset signalointitekniikat, jotka ovat samanlaisia ​​kuin PCA9615, lievittääkseen meluihin liittyviä ongelmia tehokkaasti.

Korkeanhoitovirtalähteen hallinta

Haastava Dominion hallitsee virtalähteiden hallintaa korkean hoitamisolosuhteissa.PCA9615 kasvattaa signaalin eheyttä sähkömagneettisesta kohinasta huolimatta, usein vaihtelevalla kuormituksella varustetuissa dilemmassa.Todelliset sovellukset yhdistävät usein PCA9615: n suojaus- ja maadoitustaktiikoilla vähentäen edelleen häiriöitä.Tämä muistuttaa ilmailu- ja avaruustuotantokäytäntöjä, joissa järjestelmät on muotoiltu suorittamaan luotettavasti huomattavan elektronisen melun keskuudessa.

I2C -linja -autojen yhdistäminen eri laitteiden yli

Monimutkaisten järjestelmien integrointi vaatii usein I2C -väylän kytkemistä monipuolisten laitteiden välillä.PCA9615 tasoittaa tämän yhteyden laajentamalla viestintäaluetta ja kiinnittämällä immuniteetti mahdollisten eroihin.Esimerkiksi autoteollisuusympäristöissä yhdistäminen useiden elektronisten ohjausyksiköiden (ECU) yhdistäminen PCA9615: n kanssa lieventää maaperän siirtymiin liittyviä huolenaiheita ja signaalin eheyttä.Tämä näkökohta osoittaa sen käytännöllisyyden monimuotoisten elektronisten komponenttien harmonisoinnissa.

Teollisuusjärjestelmien hallinta

Teollisuusasetuksissa hallintajärjestelmät, kuten valaistus, lämmitys ja jäähdytys, edellyttävät tarkkuutta ja luotettavuutta.PCA9615: n kyky ylläpitää vakaa viestintä monissa olosuhteissa lisää sen houkutusta.Älykäs rakennuksen hallinta heijastaa johdonmukaisen, luotettavan tiedonsiirron merkitystä energiatehokkuuden ja toiminnan tehokkuuden varmistamiseksi.Täällä PCA9615 kuvaa sen roolia saumattoman ohjauksen järjestämisessä.

Pitkät I2C -juoksut ja useita virtalähteitä

Pitkän matkan I2C-viestintä ja järjestelmät, joissa on useita virtalähteitä, aiheuttavat ainutlaatuisia haasteita, lähinnä merkittävien maa-alueiden siirtymien vuoksi.PCA9615 laskee nämä kysymykset käyttämällä differentiaalista signalointia, turvaamalla datan eheyden pidennetyillä etäisyyksillä.Tämä strategia on verrattavissa datakeskuksen hallinnan käytäntöihin, joissa signaalin laadun säilyttäminen pitkillä kaapeliprosesseilla on hyödyllistä verkon luotettavuuden kannalta.Tekniikka vahvistaa yhteyttä ja varmistaa vankan viestinnän vaativissa ympäristöissä.

Tyypillinen sovelluskaavio

PCA9615: n piirikaavio

Pakettitiedot

Valmistajatiedot

NXP Semiconductors N.V., näkyvä voima suojattuihin liitettävyysratkaisuihin, jotka on räätälöity sulautettuihin sovelluksiin, on jatkuvasti ajautunut innovaatioihin eri aloilla, mukaan lukien auto-, teollisuus- ja IoT-, mobiili- ja viestintäinfrastruktuurimarkkinat.Heidän häpeämätön tavoitteensa on luoda älykkäämpiä, turvallisempia ja paremmin kytkettyjä ratkaisuja.

Innovaatiot autoteollisuudessa

NXP: n edistykset autoalalla erottuvat merkittävästi.Heidän hienostuneet mikrokontrollerit ja prosessorit ovat tehostaneet merkittävästi ajoneuvojen turvallisuutta, parantuneita viihdejärjestelmiä ja edistyneitä autonomisia ajoominaisuuksia.Näiden korkean tason tekniikoiden integrointi rikastuttaa ajokokemusta samalla kun varmistetaan ajoneuvojen turvallisuus ja tehokkuus.Heidän ratkaisujaan sisältävät johtavat autonvalmistajat korostavat pyrkimystä vastaamaan nykyaikaisia ​​kuljetusvaatimuksia.

Teollisuus- ja IoT -edistysaskeleet

Teollisuus- ja IoT -hallinnoissa NXP: n ratkaisut ovat aiheuttaneet suuria muutoksia tehdasautomaatiossa, älykkäissä mittaus- ja anturiverkoissa.Heidän tuotteidensa tavoitteena on optimoida suorituskyky ja luotettavuus, dynaaminen korkean stressin teollisuusasetuksissa.Niiden IOT -ratkaisujen jatkuva hienosäätö ja toteuttaminen edistävät toisiinsa kytkettyjä ekosysteemejä, jotka edistävät sujuvaa tiedonvaihtoa, tehokasta resurssien hallintaa ja erinomaista operatiivista hallintaa.

Mobiilimarkkinoiden vaikutukset

NXP: n läsnäolo mobiilimarkkinoilla parantaa merkittävästi yksityisyyttä, varmistaa maksumekanismit ja helpottaa kontaktitonta vuorovaikutusta.Hyödyntäen lähellä kenttäviestintä (NFC) -tekniikkaa, he mullistavat kuluttaja-laitteiden vuorovaikutuksen toimittamalla nopeampia ja turvallisempia tapahtumia.Tämän alueen jatkuvat innovaatiot keskittyvät tietoturvan vahvistamiseen lisäämällä käyttäjien mukavuutta kasvavan digitaalisen maiseman keskellä.

Viestintäinfrastruktuuri

Viestintäinfrastruktuurissa NXP: n korkean suorituskyvyn RF-ratkaisut ja prosessorit ovat välttämättömiä verkkoominaisuuksien edistämisessä.Nämä panokset mahdollistavat tehokkaampien ja luotettavien viestintäjärjestelmien kehittämisen, mikä on pääosin globaalien yhteyksien laajentumisen kannalta.Parannalla verkon tehokkuutta ja skaalautuvuutta NXP tukee infrastruktuuria, jota tarvitaan nykyaikaisten viestintätekniikoiden, kuten 5G: n, edistämiseen.

Tietotarvikkeet PDF

PCA9615DPJ Datarstateetit:

PCA9615DP.pdf

PCA9615DP.pdf

Usein kysyttyjä kysymyksiä [UKK]

1. Mihin PCA9615: tä käytetään?

PCA9615 palvelee väyläpuskurin käytöstä käytöstä, mikä osoittaa instrumentaalista vianhaun löytämisessä, käynnistämisessä ja segmentin eristämisessä suurissa väyläjärjestelmissä.Auttamalla vianhaun ja segmenttien eristämistä, se parantaa uudelleenmääritystä ja mahdollistaa tiettyjen osien olevan passiivisia, kun sitä ei jatkuvasti vaadita.Asetuksissa, joissa operatiivinen tehokkuus on etusijalla, PCA9615 helpottaa järjestelmän resurssien strategista hallintaa.Väliaikaisesti käyttämättömien bussisegmenttien poistaminen käytöstä optimoi järjestelmän kokonais suorituskyvyn.Monimutkaisissa teollisuusympäristöissä, joissa tarvitaan jatkuvaa käyttöä ja minimaalista seisokkeja, PCA9615: n roolista tulee tarvittavat suuret tuotantolaitokset, linja-autojen segmenttien eristäminen ylläpidosta pysäyttämättä koko järjestelmää lisää tuottavuutta ja vähentää riskejä.Bussisegmenttien dynaaminen uudelleenmääritys luo mukautuvamman ja joustavamman infrastruktuurin.Mitä tulee virransekvensointiin, PCA9615 varmistaa eri väyläjärjestelmän osien ohjattavan aktivoinnin.Tämä lähestymistapa edistää vakautta ja estää potentiaalisen käynnistyksen ylikuormituksen korkean tiheyden dataympäristöissä, kuten tietokeskuksissa, se varmistaa synkronoidun komponentin aktivoinnin, pullonkaulojen välttämisen ja sujuvan alustuksen varmistamisen.
