MPX5010DP: PINOUT, OMINAISUUDET JA TIEDOTEET

MPX5010DP on huipputekninen piinpaineanturi, jota käytetään laajasti erilaisissa sovelluksissa.Tämä anturi loistaa skenaarioissa, joihin liittyy mikrokontrolleri tai mikroprosessori A/D -tuloilla, mukautuen saumattomasti erilaisiin järjestelmän vaatimuksiin.MPX5010DP viettää monipuolisuutensa ja luotettavuudensa vuoksi paineen mittaustarkkuutta useiden järjestelmien välillä.Kun syventämme sen ominaisuuksia, tutkimme sen ainutlaatuisia piirteitä, laajoja sovelluksia ja huippuluokan tekniikkaa, joka tukee sen toimintaa, mikä tekee siitä ytimen edistyneiden paineen mittausratkaisujen alalla.

Luettelo

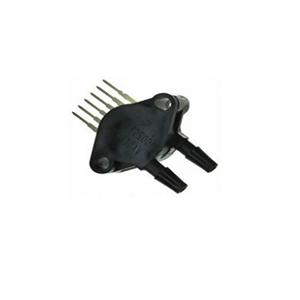

Mikä on MPX5010DP?

Se MPX5010DP on kaksikarjan piin paineanturi, joka on sijoitettu 6-napaiseen SIP-kokoonpanoon.Tämä anturi varmistaa tarkan analogisen lähdön, joka on suoraan verrannollinen käytetyn paineeseen.Sen aksiaalinen satama on suunniteltu teollisuusluokan letkuun, joten se sopii hyvin skenaarioihin, jotka vaativat poikkeuksellista tarkkuutta ja vankkaa suorituskykyä.

Useat komponentit heijastavat ominaisuuksiensa MPX5010DP: tä.Osilla, kuten MPX5010GSX ja MPX5010GP, NXP USA Inc. -yrityksestä, on identtiset ominaisuudet.Niihin sisältyy piikkiporttityyli, 6-SIP-moduulipaketti, käyttölämpötila-alue 40 ° C-125 ° C ja herkkyysluokitus 450 mV/tilavuus.

MPX5010DP erottaa itsensä edistyneellä mikromuotoisella ja ohutkalvojen metalliaatiolla.Paineen mittauksen tarkkuus tarvitaan sovelluksiin, kuten lääketieteellisiin laitteisiin ja teollisuusautomaatioon.Anturin hienostunut rakennus takaa pitkäikäisyyden ja vakauden erilaisissa olosuhteissa saavuttaen ihanteellisen sekoituksen tekniikkaa ja käytännöllistä hyödyllisyyttä.

Anturin vankka muotoilu parantaa sen hyödyllisyyttä.Kestävyys ankarille ympäristötekijöille varmistaa jatkuvien ajanjaksojen johdonmukaiset tulokset, jotka on validoitu sen laajalle levinneellä teollisuuden käyttöönotolla.Kestävän suorituskyvyn painottaminen johtaa minimaaliseen ylläpitoon ja toiminnan luotettavuuteen, järjestelmän kestävyyden ja tehokkuuden lisäämiseen.

MPX5010DP -vaihtoehdot

Olla MPX5010GSX

Olla MPX5010GP

Olla MPX5010GS

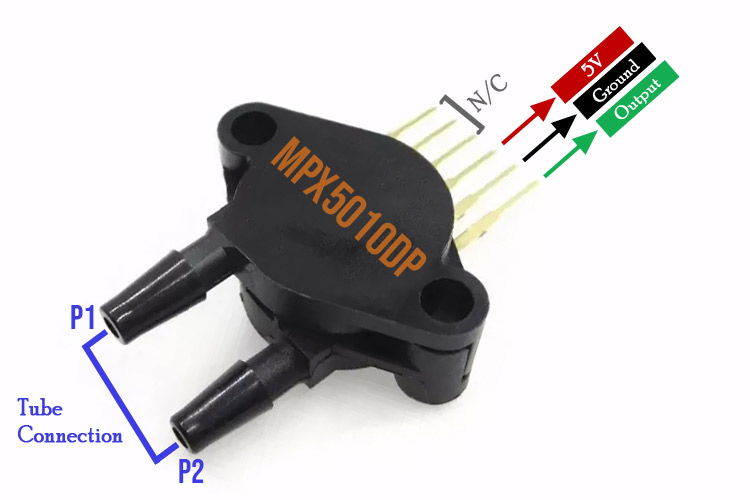

MPX5010DP -PIN -kokoonpano

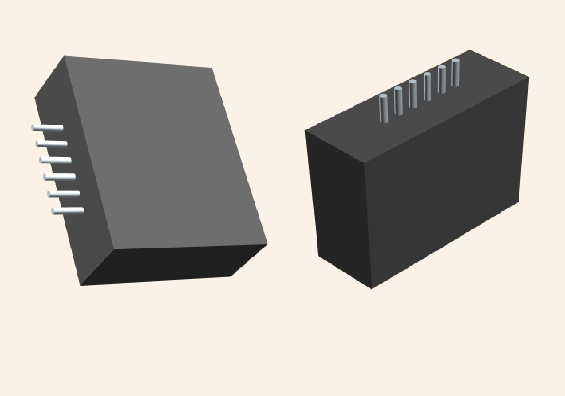

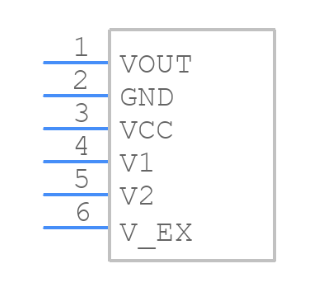

MPX5010DP -symbolit, jalanjäljet ​​ja CAD -mallit

MPX5010DP: n ominaisuudet

MPX5010DP erottuu useista ominaisuuksista, jotka tekevät siitä luotettavan komponentin erilaisissa sovelluksissa.Se ylläpitää 5%: n enimmäisvirhemarginaalia lämpötila-alueella 0 °-85 ° C, varmistaen tarkkuuden ja luotettavuuden tarkkuuden pyytämisolosuhteissa.Sen yhteensopivuus mikroprosessorin tai mikrokontrolleripohjaisten järjestelmien kanssa mahdollistaa saumattoman integroinnin monimutkaisiksi elektronisiin malliin, mikä parantaa yleistä monipuolisuutta ja tehokkuutta.

Lämpötilan kestävyys ja kestävyys

Laite on suunniteltu lämpötilakorotukseksi -40 ° C: sta +125 ° C: seen, mikä varmistaa yhdenmukaisen suorituskyvyn laajalla lämpötila -alueella.Tämä on erittäin hyödyllistä ympäristöissä, joissa vaihtelevat lämpötilat saattavat muuten vaarantaa komponenttien tehokkuuden.Sen kestävä epoksien yksiosa ja PPS (polyfenyleenisulfidi) pinta-asennuspaketti edistävät sen kestävyyttä, mikä tekee siitä hyvin sopivan teollisuus- ja autosovellusten vaatimiseen.

Edistynyt anturitekniikka

Laitteeseen sisällytetyt patentoidut piin leikkausjännityksen venymämittarit kuvaavat hienostunutta lähestymistapaa paineen mittaamiseen.Nämä mittarit tarjoavat suuren tarkkuuden ja toistettavuuden, mikä parantaa MPX5010DP: n luotettavaa suorituskykyä.Tämä edistynyt tekniikka on edullinen tilanteissa, joissa tarvitaan huolellista paineenvalvontaa, kuten autojen moottorin hallintajärjestelmissä ja teollisuuslaitteissa.

Monipuoliset kokoonpanot

MPX5010DP on saatavana sekä differentiaali- että mittarityypeinä, jotka tarjoavat joustavuutta erilaisiin sovellustarpeisiin.Differentiaalityyppi, ihanteellinen järjestelmille, jotka vaativat paineerojen tarkkaa mittaamista.Mittatyyppi, joka sopii sovelluksiin, jotka tarvitsevat absoluuttisen paineen mittausta.Lisäksi valinta läpi reikä- tai pinta-asennuskokoonpanot lisäävät sen sopeutumiskykyä, joka palvelee erilaisia ​​suunnitteluasetuksia ja valmistusprosesseja.

MPX5010DP -tekniset tiedot

Tyyppi	Parametri
Tehtaan läpimenoaika	12 viikkoa
Paketti / kotelo	6-SIP-moduuli
Pintakori	EI
Asennusominaisuus	Reikäkiinnityksen läpi
Käyttölämpötila	-40 ° C ~ 125 ° C
Sarja	MPX5010
Julkaistu	1998
Osien tila	Aktiivinen
Kosteuden herkkyystaso	Ei sovelleta
ECCN -koodi	Ear99
Sovellukset	Levy
HTS -koodi	8542.39.00.01
Jännite - Syöttö	4,75 V ~ 5,25 V
Tulos	0,2 V ~ 4,7 V
Irtisanomistyyli	PC -nasta
Rungon pituus tai halkaisija	29,46 mm
Rungon leveys	10,67 mm
Lähtötyyppi	Analoginen jännite
Tarkkuus	± 5%
Reaktioaika	1000 µs
Käyttöpaine	1,45PSI (10 kPa)
Painetyyppi	Ero
Porttityyli	Piikki-
Satamakoko	Uros - 0,19 4,93 mm putken kaksois
Lineaarisuus	5%
Enimmäispaine	5.8PSI (40 kPa)
Anturit/anturityyppi	Paine -anturi, pietsoresistiivinen
Asunto	MUOVI
Paine-max	1,45 psi
Offset-nom	0,20 V
Piirteet	Lämpötila kompensoitu
Herkkyys (MV/V)	450 mV/V
Rungon korkeus	28,7 mm
ROHS -tila	ROHS3 -yhteensopiva

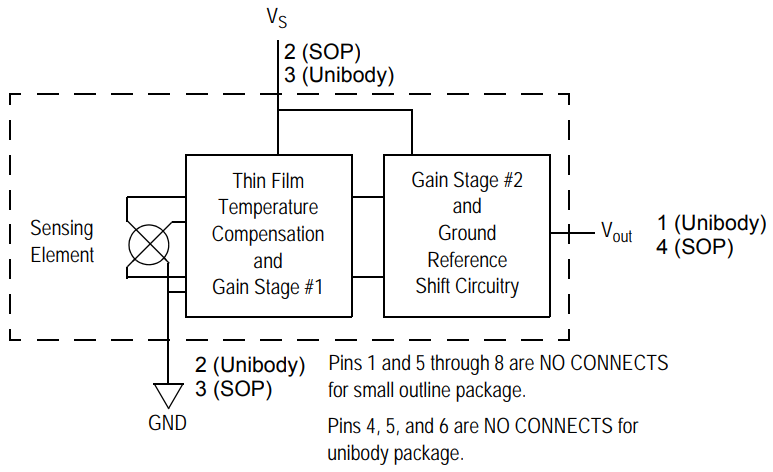

MPX5010DP -lohkokaavio

MPX5010DP: n sovellukset

Sairaalasängyt

MPX5010DP on saanut vetovoiman sairaalakerroissa, koska sen tarkkuus on tarkkailemassa potilaan asemaa ja patjan inflaatiota.Potilaan oikean aseman ja asianmukaisen patjan tuen estämisessä ja mukavuuden parantamisessa.Tämä anturi antaa terveydenhuollon tarjoajille mahdollisuuden tehdä tietopohjaisia ​​muutoksia varmistaen paremman hoidon.Perinteisesti manuaaliset arviot olivat normi, mutta anturin integrointi on mullistanut tarkkuutta ja parantuneet potilaan tulokset.

Hengityselimet

Henkilöt luottavat tarkkoihin paineen mittauksiin optimaalisen ilmavirran aikaansaamiseksi ja potilaan turvallisuuden varmistamiseksi.Anturin tarkkuus mahdollistaa hienosäädetyn hengitystuen, mikä on hienoa tehohoitoyksiköissä.

LVI -järjestelmät

MPX5010DP on erinomainen LVI -järjestelmissä tarkkailemalla ja säätelemällä ilmanpainetta.Tarkat paineen mittaukset varmistavat tehokkaan toiminnan, mikä johtaa energiansäästöihin ja parannetulle järjestelmän suorituskyvylle.Tämä anturi myötävaikuttaa luotettaviin ja kustannustehokkaisiin ilmastonhallintaratkaisuihin.

Prosessin hallinta

Anturi on olennainen myös erilaisiin prosessinhallintasovelluksiin, kuten nesteen virtausnopeuksien seurantaan, vuotojen havaitsemiseen ja putkistojärjestelmien eheyden varmistamiseen.Nämä toiminnot ylläpitävät yhdenmukaisia ​​prosesseja, parantamalla turvallisuutta ja tuottavuutta valmistusympäristöissä.

Kodinkoneet

Kotimaisissa olosuhteissa, kuten pesukoneissa, MPX5010DP on erinomainen mittaamalla vedenpinnan tarkkuudella.Tarkka veden tunnistus optimoi veden käytön, säilyttää resursseja ja ylläpitää laitteiden tehokkuutta.Tämä johtaa erinomaiseen pesun suorituskykyyn ja pitkittyneeseen laitteen pitkäikäisyyteen.

Mikroprosessorit ja mikrokontrollerit

MPX5010DP osoittaa suurta yhteensopivuutta mikroprosessorien ja mikrokontrollereihin perustuvien järjestelmien kanssa.Tämä integrointi mahdollistaa älykkäiden järjestelmien luomisen, joka pystyy seurantaan ja parametrien säätämiseen.Esimerkiksi pesukoneiden älykkäät vedenhallintajärjestelmät optimoivat vedenkäytön kuormituksen koon ja kangastyypin perusteella tällaisen integraation vuoksi.

MPX5010DP: n pakkaus

MPX5010DP: n valmistaja

NXP -puolijohteet tarjoavat laajoja suojattuja liitettävyysratkaisuja, jotka on räätälöity sulautettuihin sovelluksiin.Yrityksen intohimo innovaatioihin on selvästi selvää sen pakkaustyössä turvallisten kytkettyjen ajoneuvojen, kattavan turvallisuuden, yksityisyysratkaisujen ja älykkäiden kytkettyjen tekniikoiden välillä.NXP -puolijohteet johtavat edistyneiden tekniikoiden kehittämisessä kytkettyjen ajoneuvojen turvaamiseksi.NXP: n meneillään olevat edistykset kuvaavat turvallisen ja avantgarde-tekniikan mallia moderneille sulautettuille sovelluksille.

Tietotarvikkeet PDF

MPX5010DP: n tiedot:

Lieriömäinen akun pidike.pdf

2,73 kHz.pdf

NXP USA Inc Reach.pdf

NXP USA INC ROHS CERT.PDF

Usein kysyttyjä kysymyksiä [UKK]

1. Mitkä ovat MPX5010DP: n käytännölliset sovellukset?

MPX5010DP löytää käyttöä lääketieteellisissä, teollisuus- ja kuluttaja -alueissa.Sairaalasängissä tarkat paineen mittaukset parantavat potilaan turvallisuutta ja mukavuutta.Anturin tarkkuus hengityselimissä auttaa ilmavirran seurannassa ja säätelyssä lääketieteellisissä hoidoissa ja potilaan hoidossa.LVI -järjestelmät hyötyvät optimoimalla ilmanpaineen hallinta, mikä johtaa parantuneeseen energiatehokkuuteen ja sisäilman sisätiloihin.Valmistuksessa tietyn paineasteen ylläpitäminen on hyvä tuotteen laatuun ja turvallisuuteen.Monet ajoneuvot hyödyntävät anturia rengaspaineen seuraamiseen ja hallintaan parantaen liikenneturvallisuutta.

2. Onko tekninen tuki MPX5010DP: lle?

Kyllä, laaja tekninen tuki on saatavilla MPX5010DP: lle.Yksityiskohtainen pinout -tieto auttaa oikeassa anturin integroinnissa.Sovellushuomautukset tarjoavat oivalluksia ja käyttötapauksia, jotka helpottavat optimaalista käyttöä.Korvaustietojen saatavuus varmistaa sovellusten luotettavuuden.Tuki -asiakirjat, mukaan lukien tiedot, käsikirjat ja kaaviot, toimittavat perusteelliset tekniset eritelmät ja ohjeet.Ristiviittaukset laajentavat yhteensopivuusvaihtoehtoja, virtaviivaistaen integraatiota muihin komponentteihin.
