MPS2222A Transistori: täydellinen yleiskatsaus

MPS2222A on esimerkki monipuolisen NPN -transistorin ominaisuuksista, mikä tekee siitä katkottua erilaisissa elektronisissa piireissä.Tämä artikkeli pohtii MPS2222A: n ominaisuuksia tutkimalla sen kykyä käsitellä virran hajoamista ja jännitetasoja ja tarjoaa samalla kattavan analyysin sen sovelluksista äänestä viestintälaitteisiin.Vertaamme sitä myös muihin transistoreihin, paljastamme sen edut ja mahdolliset vaihtoehdot ja keskustelemme käytännön kokoonpanotekniikoista sen suorituskyvyn optimoimiseksi eri asetuksissa.

Luettelo

Mikä on MPS2222A?

Se MPS2222a on NPN -transistori, joka tunnetaan monipuolisuudestaan ​​ja tehokkuudestaan.Sen houkutus johtuu kyvystä käsitellä 0,625 W: n voiman hajoamista ja majoittaa kollektorivirta 0,6a.Tämä transistori kestää rohkeasti merkittäviä jännitteet: 75 V kollektorin ja emäksen välillä, 40 V kollektorin ja emitterin välillä ja 6 V: n välillä emitterin ja emäksen välillä.Ihailtava näkökohta on sen minimaalinen käänteinen vuotovirta, joka on vain 0,01μA sekä keräinpohjaisessa että emitteripohjassa, korostaen sen taitavaa suunnittelua.Kollektori-emitterin kyllästymisjännite on 0,3 V: lla, kun taas se tarjoaa 300MHz: n taajuusominaisuuden ja joustavan tasavirtavahvistuksen 100-300. Tällaiset piirteet tekevät siitä sopivan monipuoliseen sovellusvalikoimaan, kuten äänivahvistimiin ja instrumentointivahvistimiin.Sen TO-92-paketti, jolla on erillinen PIN-kokoonpano, parantaa sen apuohjelmaa tietyille malleille.

Korvaa vaihtoehdot

Olla 2SC9013

Olla KSC1008

Olla S8050

Olla PN2222A

Olla 2N4401

Olla 2SC945

Olla 2SC1008

MPS2222A: n PIN -asettelu

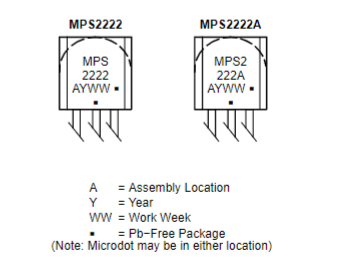

Vertailu MPS2222: n ja MPS2222A: n välillä

Kun tutkitaan MPS2222- ja MPS2222A-transistorien välisiä eroja, harkitse niiden roolia sähköpiireissä tarpeen ja ongelmanratkaisun linssin kautta.Molemmat ovat NPN -bipolaarisia liitäntätransistoreita, jotka ovat omaksuneet luotettavuutensa ja kyvynsä vastata monistamisen ja vaihtamisen, sekoittamisen ja käytännöllisyyden vaatimuksiin.

Sähköominaisuudet

Vaikka MPS2222: lla ja MPS2222A: lla on monia ominaisuuksia, niiden sähköisissä suorituskykyissä on hienoja eroja.MPS2222A: n mahtuu hiukan korkeampi keräilijävirta ja jännite, mikä tekee siitä enemmän sopivia tiukkoja skenaarioita, jotka vaativat joustavuutta ja kestävyyttä, valinta, joka haluaa vankkumattomuuden paineen alla.

Paketti ja suunnittelu

TO-92-paketteihin koteloidut molemmat transistorit ovat erinomaisia ​​kompaktiteetissa ja integraation helppoudessa.Tämä pakkaus puhuu avaruuden ja kustannusten tehokkuuden tarpeesta.Suunnittelu kuiskaa niille, jotka ajavat naimisiin muodon kanssa toiminnolla saumattomasti.

Vahvistus

Nämä transistorit loistavat vahvistimina.Erityisesti MPS2222A parantaa sen kohonneella lineaarisuudellaan ja johdonmukaisuudellaan äänen selkeyttä jopa suurilla määrillä, resonoivat, jotka etsivät äänenlaadun ja kohtuuhintaisuuden harmoniaa.

Vaihtaminen

Vaihtamiseen nämä transistorit ovat tärkeitä saavuttamaan tasapaino nopean virranhallinnan ja laskentalaitteiden energiatehokkuuden välillä.Heidän nopea reagointi monissa olosuhteissa heijastaa nopeutta ja säilyttämistä jatkuvasti vaativassa digitaaliaikassa.

Lämpötilan vaihtelu

Näiden transistorien välillä valinta sisältää niiden vastausten huomioon ottamisen lämpötilan muutoksiin.MPS2222A voi hienostuneen lämmönvakauden avulla houkutella niitä, jotka suunnittelevat ympäristöissä, joissa lämpötilan vaihtelu herättää varmuuden ja sopeutumiskyvyn tarpeen.

Pitkäikäisyys ja luotettavuus

Teollisuuden pohdinnat paljastavat nojautuvan MPS2222A: n suhteen malleissa, jotka priorisoivat pitkäaikaisen luotettavuuden.Tämä valinta resonoi pyrkimyksenä komponentteihin, jotka kestävät operatiivisten haasteiden painon lupauksella kestävästä suorituskyvystä.

MPS2222A -tekniset tiedot

Tuoteominaisuus	Attribuuttiarvo
Valmistaja	Onsemi
Paketti / kotelo	To-92-3
Pakkaus	Massa
Asennustyyli	Reiän läpi
Keräilijä- päästöjännite vceo max	40 V
Keräilijä- Base jännite VCBO	75 V
Emitter-pohjajännite vebo	6 V
Keräilijä-emitterin kylläisyysjännite	1 V
Enimmäis DC -keräilijävirta	600 Ma
PD - Virran hajoaminen	625 MW
Hanki kaistanleveystuote ft	300 MHz
Vähimmäiskäyttölämpötila	-55 C
Suurin käyttölämpötila	+150 c
Jatkuva keräilijävirta	600 Ma
DC -keräilijä/pohjavahvistus Hfe min	35
Transistorin napaisuus	Npn
Tuoteryhmä	Bipolaariset transistorit - BJT

MPS2222A: n ominaisuudet

MPS2222A, joka on kuuluisa epitaksiaalisesta tasomaisesta rakenteestaan, menestyy vaihtamis- ja monistusrooleissa.Se pariutuu hyvin PNP -variantin, MPS2907A: n kanssa.Voit valita muokattavissa olevasta TO-18-kokoonpanosta tai SOT-23-paketista, joka tunnetaan nimellä MMBT2222A.Nämä vaihtoehdot tuovat sopeutumiskyvyn moniin sovelluksiin, mikä parantaa modernin elektronisen suunnittelun sujuvuutta.

Epitaksiaalinen tasomainen rakenne

Tämä rakenne varmistaa, että MPS2222A tarjoaa vakaata ja tehokkaan suorituskyvyn.Lämmönjohtavuuden ja tasaisuuden parantaminen, se optimoi laitteen erilaisille elektronisille toiminnoille.Se tarjoaa luotettavan suorituskyvyn dynaamisissa olosuhteissa, inspiroiva innovaatio piirisuunnittelussa tasaisella lähtöllä ja minimaalisella vasteen vaihtelulla.

Kytkentäominaisuudet

MPS2222A on erinomainen luotettava kytkin useissa piirisovelluksissa.Se hallitsee tehokkaasti nykyistä virtausta tukemaan tarkkoja ohjausmekanismeja nykypäivän tekniikassa.Tämä muotoilu tyydyttää niille, jotka haluavat mukauttaa piirejä, tarjoamalla mahdollisuuksia hienosäätää toiminnallisuutta minimaalisilla uudelleensuunnittelupyrkimyksillä.

Vahvistuspotentiaali

Vahvistimena MPS2222A tarjoaa puhtaan ja tarkan signaalin monistumisen varmistaen minimaalisen vääristymisen.Tässä vaaditaan tarkkuus signaalin selkeyden ylläpitämiseksi, mikä johtaa usein selkeämpiin äänilähtöihin tai tarkempiin anturin lukemiin.

Täydentävät laitteet

Täydentävä PNP -versio, MPS2907A, laajentaa MPS2222A: n käytettävyyttä.Komplementaaristen parien hyödyntäminen piireissä parantaa sekä kytkentä että monistusta hyödyntämällä NPN- ja PNP -asetusten vahvuuksia.Tämä joustavuus lisää piirin tehokkuutta ja tarjoaa strategisia etuja monimutkaisissa järjestelmän integraatioissa.

Pakkausvaihtoehdot

Valitseminen TO-18- ja SOT-23-pakettien välillä toteutuksessa.Valinta vaikuttaa lämpö- ja alueelliseen dynamiikkaan, mikä tekee MPS2222A: sta, joka soveltuu tiheisiin sovelluksiin ja lämpöhallintaan tarvitseviin.Tämä joustavuus voi tarkentaa laitteen suorituskykyä ja pitkäikäisyyttä monissa elektronisissa ympäristöissä.

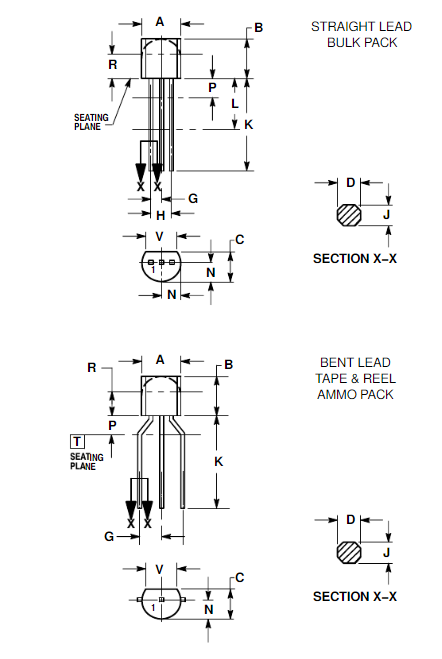

MPS2222A -pakkaus

MPS2222A -sovellukset

Swift -kytkentädynamiikka

Nopealla kytkentäominaisuuksillaan ja minimaalisella kylläisyysjännitteellä MPS2222A hoitaa taitavasti tehtäviä virtalähteen siirtymisissä, moottorin säätelyssä ja valaistuspainolasissa.Tämä transistori kukoistaa skenaarioissa, jotka vaativat taitavaa jännitekontrollia ja nopeaa tilansiirtymiä, joita usein esiintyy teknologisissa ja valmistuskentissä.

Vahvistus parannetulle viritykselle

Monivaiheisissa vahvistinkokoonpanoissa tämä transistori vahvistaa tehokkaasti heikkoja alkuperäisiä signaaleja.Erinomaiset tekijät, kuten jännitteen monistus ja impedanssi, vaativat huomiota optimaalisen toiminnan saavuttamiseen.Näiden parametrien tarkkuus varmistaa stabiilin signaalinparannuksen, joka näyttää suunnittelun huomaavaisen komponentin valinnan.

Tarkkaan instrumentointi

MPS2222A: n yhteensopivuus tarkkaan instrumentointivahvistimien kanssa johtuu sen korkeasta syöttöimpedanssista ja minimaalisesta melusta.Sen johdonmukainen suorituskyky signaalin uskollisuuden säilyttämisessä tekee siitä luotettavan valinnan tieteellisissä ja teollisissa mittaussovelluksissa, joissa sekä tarkkuutta että yhtenäisyyttä pyydetään.

Esivahvistimen vakaus

Exciter -järjestelmissä tämä komponentti tarjoaa luotettavan ajosignaalin seuraaville vaiheille.Signaalin prosessoinnin yhdenmukaisen tulon varmistaminen on hyvää järjestelmille, jotka vaativat tarkkaa ajoitusta ja luotettavaa signaalin virtausta.

Äänenvahvistus

MPS2222A hallitsee taitavasti äänenvoiman monistusongelmia, kuten voimaa, voittoa, kaistanleveyttä ja vääristymiä.Se noudattaa vakauden, taajuusvasteen ja melun minimoinnin periaatteita.Äänessä, jossa arvostetaan voimakasta uskollisuutta ja vähentynyttä vääristymiä, piireissä on syvällinen käsitys transistorin suorituskyvystä.

Tietotarvikkeet PDF

MPS2222A Datalustat:

MPS2222 (A) .pdf
