LSM6DS3 IMU -anturi: Kattava pinout, ominaisuudet ja tiedot -analyysi

Tässä artikkelissa kaivaamme monipuolista LSM6DS3-anturia, kompaktia laitetta, joka yhdistää 3-akselin digitaalisen kiihtyvyysanturin ja gyroskoopin, joka on ihanteellinen sovelluksiin, jotka vaativat tarkkaa liikkeen seurantaa ja vähäistä virrankulutusta.Tämä kattaa myös anturin tietotarvikkeet, PIN -kokoonpanot ja monipuoliset käyttötarkoitukset, tarjoamalla käytännöllisiä oivalluksia sen ominaisuuksien maksimoimiseksi.LSM6DS3 on suunniteltu edistyneillä ominaisuuksilla, jotka on räätälöity lisättyyn todellisuuteen, navigointijärjestelmiin ja IoT -laitteisiin, ja se on suunniteltu parantamaan suunnittelun tehokkuutta ja tarjoamaan vahvaa suorituskykyä kulutuselektroniikan ja teollisuussovellusten välillä.Lue edelleen tutkiaksesi sen teknisiä etuja, potentiaalisia sovelluksia ja miten se voi nostaa kokemuksiasi luotettavan korkean resoluution liikkeen havaitsemisen avulla.

Luettelo

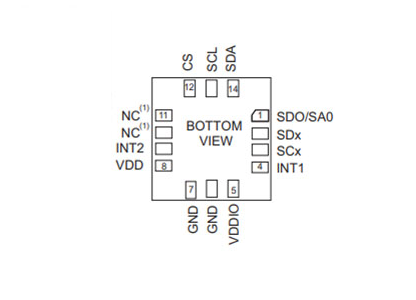

Nastakokoonpanot

Pin#	Nimi	Tila 1 -toiminto	Tila 2 -toiminto
1	SDO/SA0	SPI 4-Wire-rajapinnan sarjatiedon lähtö (SDO)	SPI 4-Wire-rajapinnan sarjatiedon lähtö (SDO)
		I²c vähiten merkittävä bitti laitteen osoitteesta (SA0)	I²c vähiten merkittävä bitti laitteen osoitteesta (SA0)
2	SDX	Yhdistä vddio tai gnd	I²C Serial Data Master (MSDA)
3	SCX	Yhdistä vddio tai gnd	I²C Serial Clock Master (MSCL)
4	Int1	Ohjelmoitava keskeytys 1
5	Vddio (1)	Virtalähde I/O -nastaille
6	Hölynpöly	0 V SUOJAT
7	Hölynpöly	0 V SUOJAT
8	VDD (2)	Virtalähde
9	Int2	Ohjelmoitava keskeytys 2 (Int2y -tiedot käyttöön (den))	Ohjelmoitava keskeytys 2 (int2y -tiedot Enable (estä))
			I²C Master Ulkoinen synkronointisignaali (MDRdy)
10	NC (3)	Jätä kytkemättömäksi
11	NC (3)	Jätä kytkemättömäksi
12	CS	I²C/SPI -tilan valinta	I²C/SPI -tilan valinta
		(1: SPI -tyhjäkäynti / I²C -viestintä käytössä; 0: SPI Viestintätila / I²C poistettu käytöstä)	(1: SPI -tyhjäkäynti / I²C -viestintä käytössä; 0: SPI Viestintätila / I²C poistettu käytöstä)
13	SCL	I²C -sarjakello (SCL)	I²C -sarjakello (SCL)
		SPI -sarjaporttikello (SPC)	SPI -sarjaporttikello (SPC)
14	SDA	I²C -sarjatiedot (SDA)	I²C -sarjatiedot (SDA)
		SPI -sarjatiedon syöttö (SDI)	SPI -sarjatiedon syöttö (SDI)
		3-johtiminen rajapinnan sarjatietojen tulos (SDO)	3-johtiminen rajapinnan sarjatietojen tulos (SDO)

LSM6DS3 -suunnittelemallit

Jalanjäljen suunnittelu

3D -rakennemalli

Yleiskatsaus LSM6DS3: sta

Se LSM6DS3 on monipuolinen 3D -digitaalinen kiihtyvyysanturi ja gyroskooppi, jota arvostetaan vain 1,25 Ma.Sen enimmäislähtötietojenopeus 1,6 kHz tukee sovelluksia tarkalla liikevaatimuksella, joka vetoaa lähinnä niihin, jotka etsivät huolellisia seurantaominaisuuksia.Laite laajentaa pienitehoisella tarkennuksella akun pitkäikäisyyttä ja ylläpitää jatkuvaa toimintaa.Tämä näkökohta hyödyttää suuresti laitteita, kuten puettavia ja mobiililaitteita, joissa etsit pidempiä toimintajaksoja ennen lataamista.Anturi integroi edistyneen liikkeen havaitsemisen, nostaen sekä sitoutumista että laitteen yleistä toimintoa.Toimimalla jatkuvassa pienitehoisessa tilassa se seuraa saumattomasti liikkeitä, jolloin soveltaminen, kuten kuntojen seuranta ja eleiden tunnistus kukoistaa.Tämä johtaa syvemmälle ymmärtämiselle siitä, kuinka tekniikka toimii liittolaisena henkilökohtaisessa terveydessä ja päivittäisissä rutiineissa.

Tekniset eritelmät

Tässä on taulukko, jossa on yhteenveto stmicroelektroniikan teknisistä eritelmistä, ominaisuuksista ja parametreista LSM6DS3TR, yhdessä sen elinkaaren tilasta ja vertailukelpoisista komponenteista.

Tyyppi	Parametri
Elinkaaren tila	Aktiivinen (viimeksi päivitetty: 7 kuukautta sitten)
Tehtaan läpimenoaika	16 viikkoa
Kosketuspinnoitus	Kulta
Asentaa	Pintakori
Asennustyyppi	Pintakori
Paketti / kotelo	14-vflga-moduuli
Nastat	14
Käyttölämpötila	-40 ° C ~ 85 ° C TA
Pakkaus	Leikkausteippi (CT)
Sarja	inemo
JESD-609-koodi	E4
Osien tila	Aktiivinen
Kosteuden herkkyystaso (MSL)	3 (168 tuntia)
Päätteiden lukumäärä	14
ECCN -koodi	Ear99
HTS -koodi	8542.39.00.01
Terminaalin sijainti	Pohja
Terminaalimuoto	Pusku
Toimintojen lukumäärä	1
Toimitusjännite	1,8 V
Päätepiste	0,5 mm
Perusosanumero	LSM6D
Lähtötyyppi	I2c, SPI
Enimmäisjännite	3,6 V
Min -syöttöjännite	1,62 V
Analoginen IC - Muu tyyppi	Analoginen piiri
Anturityyppi	Kiihtyvyysanturi, gyroskooppi, lämpötila, 6 -akseli
Korkeus	860 μm
Pituus	3 mm
Leveys	2,5 mm
Saavuttaa SVHC: n	Ei svhc
ROHS -tila	ROHS3 -yhteensopiva
Lyijyvapaa	Lyijyvapaa

LSM6DS3: n keskeiset ominaisuudet

Ominaisuus	Yksityiskohdat
Virrankulutus	0,9 Ma yhdistelmä normaalitilassa;1,25 Ma yhdistelmä korkean suorituskyvyn tila jopa 1,6 kHz
"Aina on" kokemus	Pieni virrankulutus sekä kiihtyvyysanturille että gyroskooppi
Älykäs FIFO	Enintään 8 kbyte ominaisuusjoukon perusteella
Android -yhteensopivuus	Android K: n ja L: n mukainen
Magneettianturin korjaukset	Kova, pehmeä silitys ulkoiselle magneettianturille korjaukset
Kiihtyvyysanturi koko mittakaava	± 2/± 4/± 8/± 16 g
Gyroskooppi koko mittakaava	± 125/± 250/± 500/± 1000/± 2000 DPS
Analoginen syöttöjännite	1,71 V - 3,6 V
Riippumaton iOS -tarjonta	1,62 V
Jalanjälki	Kompakti: 2,5 mm x 3 mm x 0,83 mm
Rajapinta	SPI/I2C pääprosessorin datan synkronoinnin kanssa
Upotettu lämpötila -anturi	Kyllä
Vaatimustenmukaisuus	Ecopack®, ROHS ja "vihreä" yhteensopiva

LSM6DS3: n yhteysvaihtoehdot

LSM6DS3: n laajennetut sovellukset

Askelmittarit ja askellaskurit

LSM6DS3: n korkea tarkkuus liikkeen havaitsemisessa käytetään laajasti askelmittarissa ja askellaskureissa tavallisen toiminnan seurannan kunto -oivalluksien henkilökohtaiseksi tutkimukseksi.Tarkka askellaskenta, kietoutunut arkielämään, toimii usein hiljaisena motivaationa, joka rohkaisee sinua kohti tasaista rytmiä liikuntarutiineissasi.Anturin tarkat herkkyyden säädöt parantavat merkittävästi laitteen tarkkuutta, jolloin jokainen vaihe laskee kohti henkilökohtaisia ​​tavoitteita.

Liike- ja kallistustunnistus

Pelaamisessa ja virtuaalitodellisuudessa liikkeen ja kallistuksen vivahteikas havaitseminen nostaa käyttäjän matkaa.Anturi kaappaa hienoimmat liikkeet, mikä tekee pelistä kiehtovan ja intuitiivisen.Pelaamisen lisäksi nämä ominaisuudet loistavat myös kuvanvakauden ja lisätyn todellisuuden, vuorovaikutusten tekemisen, jotka resonoivat juoksevuutta ja reagointikykyä.

Sisäkuormavigatio

Suurissa rakennuksissa, joissa GPS horjuu, LSM6DS3 tarjoaa luotettavan seuralaisen sisätautiin.Se auttaa sijaintipaikkojen määrittämisessä leviävien ostoskeskuksen ja vilkkaiden lentokenttien sisällä, jotta navigoinnissa puuttuu keskeytyminen.Vähittäiskaupassa tämä tekniikka rikastuttaa asiakasmatkaa tarjoamalla sijaintipohjaisia ​​palveluita, jotka ovat sekä tarkkoja että hallittavissa olevia.

Tap -havaitseminen

Nykyaikaiset älylaitteet omaksuvat TAP -havaitsemisen, kokemuksen parantamisen intuitiivisen eleen hallinnan avulla.Anturi on erinomainen tunnistaessaan monimutkaisia ​​hanana -kuvioita, jotka ohjaavat rajapintojen innovaatioita.Voit valjastaa tämän kyvyn suunnittelemalla pikakuvakkeita, jotka yksinkertaistavat tehtäviä - valokuvien napsauttamisesta puheluihin - tyylikkyyden kanssa, joka tuntuu melkein vaistomaiselta.

IoT -laitteet

IoT -ekosysteemeissä LSM6DS3: n integrointi vahvistaa tiedonkeruua ja prosessointia hienostuneisuudesta, joka johtaa älykkään teknologian aloitteita.Sen rooli kodin automaatiojärjestelmissä on pääasiassa muuntava, optimoimalla energiankulutusta ja vahvistamalla turvallisuutta innokkaan liikkeen havaitsemisen avulla.Liiketapojen analysointi mahdollistaa mukautuvien ja reagoivien ympäristöjen luomisen, jolloin tekniikka voi sulautua saumattomasti kotielämään.

Kädessä pidettävien laitteiden virranhallinta

Kuljetuslaitteet menestyvät tehokkaassa energiankulutuksessa.LSM6DS3 hallitsee aktiivisesti virtaa havaitsemalla unen ja herätysjaksot hienolla tarkkuudella, varmistaen akun pitkäikäisyyden ja tyydyttämällä odotukset.Se viljelee saumattomaa laitekokemusta, jossa akku huolestuttaa taustan.

Värähtelynvalvonta

Teollisuusympäristössä tärinänvalvonta tulee vaadittava käytäntö, joka ennustaa mekaanisia viat ja auttaa ennaltaehkäisevää hoitoa.Anturin tarkkuus värähtelyn siirtymien tunnistamisessa tarkoittaa, että ylläpito voidaan suorittaa ennakoivasti, minimoimalla seisokkeja ja ajotoimenpiteitä kohti huipputehokkuutta.

Vapaasti syksyinen havaitseminen

Kannettavat tietokoneet ja älypuhelimet, jotka on varustettu vapaasti syksyllä, saavat suojareunan herkkien komponenttien turvaamisessa.LSM6DS3 havaitsee vapaasti putoamisen tapahtumat nopeasti, käynnistäen suojaprotokollat.Voit nauttia mielenrauhasta, koska ennakoimattomien tippojen vaurioiden riski on minimoitu, laajentaen laitteen pitkäikäisyyttä.

6D -orientaation tunnistus

Robotiikassa ja drooneissa 6D -orientaation tunnistuksen merkitys on vertaansa vailla - se varmistaa navigoinnin vakauden ja tarkkuuden.LSM6DS3: n rikas tietovirta parantaa ohjausjärjestelmiä edistäen robotti -asiantuntemusta.Se luo perustan läpimurtoille hienostuneissa ja luotettavissa robottitekniikoissa.

LSM6DS3 -piiri

Vaihtoehdot LSM6DS3 -anturille

Osa	Verrata	Valmistajat	Luokka	Kuvaus
LSM6DS3TR	Nykyinen osa	Stmicroelectronics	Kiihtyvyysanturit	Inemo -inertialimoduuli digitaalinen lähtö 1,8 V/2,5 V/3,3 V 14Pin LGA T/R
LSM6DS3	LSM6DS3TR vs LSM6DS3	Stmicroelectronics	Kiihtyvyysanturit	Inemo -inertialimoduuli digitaalinen lähtö 1,8 V/2,5 V/3,3 V 14Pin LGA -lokero
LSM303DLCTR	LSM6DS3TR VS LSM303DLCTR	Stmicroelectronics	Kiihtyvyysanturit	IMU: n - inertiaalisen mittausyksiköt INEMO 3D SIP -moduuli 2,4 V - 3,6 V IO 1,8 V
LSM303DLC	LSM6DS3TR VS LSM303DLC	Stmicroelectronics	Kiihtyvyysanturit	Stmicroelectronics LSM303DLC MEMS -moduuli, tri-akseli Gyroskooppi, tri-akselin kiihtyvyysanturi, 2G, 4G, 8G, 16G, LGA, 28

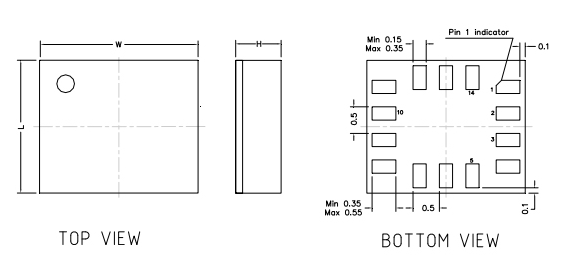

Paketti

Valmistajan oivallukset

Stmicroelectronics on avainpelaaja puolijohde -alalla, joka tunnetaan edistyneistä ratkaisuistaan ​​kentällä.Yhtiö esittelee asiantuntemusta muun muassa piiinnovaatioiden, järjestelmien integroinnin ja valmistusominaisuuksien aloilla.Nämä vahvuudet asettavat sen nykyaikaisen tekniikan lähentymiseen käytettyjen modernin järjestelmän (SoC) tekniikoiden etureunaan.Stmicroelectronics on omistautunut sirun suorituskyvyn parantamiseksi vähentäen samalla energiankulutusta ja kustannuksia.Heidän jatkuvat tutkimusaloitteensa korostavat miniatyrisoinnin ja parantuneen energian käytön merkitystä vastaten kehittyvien markkinoiden dynaamisiin tarpeisiin.

SOC -tekniikan evoluutioon hallitseva, tehokas järjestelmän integrointi on silloin, kun stmicroelectronics todella loistaa.Yhteistyö teknisten jättiläisten ja akateemisten instituutioiden kanssa edistävät innovaatioita, jotka varmistavat, että ratkaisut ovat valmiita markkinoille ja yhdenmukaistettu kuluttajien ja teollisuuden suuntausten kanssa.Tämä lähestymistapa ei vain nopeuta kehitystä, vaan pitää myös tuotetarjonnan merkityksellisiä.Stmicroelectronicsin valmistuskyky on merkitty vaikuttavalla mittakaavalla ja edistyneellä tekniikalla.Yhtiö sijoittaa huippuluokan tiloihin, tuotantoprosessien takaaminen on tehokasta ja mukautuvaa.Heidän kykynsä skaalata tuotantoa nopeasti vastaamaan teollisuuden tarpeisiin antaa heille mahdollisuuden pysyä kilpailukykyisinä.

Tietotarvikkeet PDF

LSM6DS3TR Datalustat:

Lsm6ds3 datalet.pdf

Usein kysyttyjä kysymyksiä [UKK]

1. Kuinka LSM6DS3 -anturitoiminto toimii?

LSM6DS3 hyödyntää hienostunutta 3D -digitaalista kiihtyvyysmittaria ja gyroskooppia.Sillä on tehokas suorituskyky nykyisen kulutuksen ollessa 1,25 mA ja tarjoaa ODR: n jopa 1,6 kHz.Jatkuvilla pienitehoisilla moodilla anturi parantaa kokemuksiasi tasapainottamalla energiatehokkuutta ja suorituskykyä.Käytännöllisissä skenaarioissa virrankulutuksen ja tarkkuuden harmonisointi tulee pääasiassa merkityksellistä, etenkin puettavassa tekniikassa, jossa akun käyttöikä vaikuttaa syvästi tyytyväisyyteen.

2. Mitkä ovat LSM6DS3 -anturin sovellukset?

LSM6DS3 täyttää nykyaikaisten käyttöjärjestelmien vaatimukset tarjoamalla todellisia, virtuaalisia ja erä -antureita 8 kt -puskurin rinnalla dynaamiseen tietojen käsittelyyn.ST: n todistettujen MEMS -valmistustekniikoiden hyödyntäminen varmistaa luotettavia kiihtyvyysmittareita ja gyroskoopeja.Tällä anturilla on aktiivinen rooli mobiililaitteiden sovelluksissa Internet-ratkaisuihin sen kestävyyden ja pienen voimankulutuksen vuoksi, mikä tekee siitä täydellisen pitkäaikaiseen käyttöön.Integroimalla saumattomasti LSM6DS3 tukee innovatiivisia toimintoja, rikastuttaen vuorovaikutusta ja teknistä integraatiota jokapäiväisessä elämässä.
