LM258 OP-AMP IC: Tekniset tiedot ja tiedot

Tämän artikkelin tavoitteena on tarjota perusteellinen tutkimus LM258: sta, joka perustuu sen ominaisuuksiin, käytännöllisiin sovelluksiin ja paikkansa laajemmassa LMXX-perheessä.Se kattaa LM258: n perusominaisuudet, tekniset eritelmät ja PIN -kokoonpanot, sen käytännön toteutukset teollisuudessa ja tunnistaa, kuinka se on erinomainen sovelluksissa, jotka vaativat tarkkuutta ja vakautta monissa olosuhteissa.Tämä opas antaa sinulle tiedon käyttää LM258: ta tehokkaasti varmistaen optimaalisen toiminnallisuuden ja innovaatiot sähköisissä projekteissa.

Luettelo

Mikä on LM258?

Se LM258 IC: tä on vaalittu monipuolisuudestaan ​​kaksoisoperaatiovahvistimena (OP-AMP), jolle on tunnusomaista sen suuri vahvistus ja sisäinen taajuuskorvaus.Tällä komponentilla on erityinen paikka yhden virransyöttösovellusten valtakunnassa, joka toimii saumattomasti jännitteillä.Sen vaikutusvaltaiset piirteet käsittävät korkean tasavirran (DC) jännitteenvahvistuksen, laajan kaistanleveyden ja kyvyn sisällyttää maa tulon yhteisen moodin jännitteisiin, mikä mahdollistaa huomattavan lähtöjännitteen kääntymisen.Tällaiset ominaisuudet tekevät siitä välttämättömän DC -vahvistuslohkoissa, anturivahvistimissa ja yksittäisissä virtalähdepiirissä, joissa se toimii luotettavasti jopa standardi 3,3 V: n syöttölaitteella, jota yleisesti löytyy digitaalisissa järjestelmissä.LM258: n merkittävien ominaisuuksien joukossa on sen korkea tasajännitevahvistus, mikä varmistaa, että minimaaliset tulosignaalit suurennetaan hyödylliselle tasolle.Sen tarjoama laaja kaistanleveys tukee monenlaisia ​​taajuussovelluksia, jotka sopivat lukemattomiin elektronisiin projekteihin.Maapallon integrointi Yhteisen moodin jännitteisiin yksinkertaistaa suunnittelua ja parantaa joustavuutta, jota arvostetaan voimakkaasti monimutkaisissa piirissä.

Korvikkeet LM258: lle

Olla LM258P

Olla LM358P

Olla LM358APE4

Olla LM258NG

Olla LM2588-ADJMWC

LM258 -nastakokoonpano

NIMI	LCCC (1)	SOIC, SSOP, CDIP, PDIP, SO, Tssop, CFP (1)	I/O	KUVAUS
In1-	5	2	Minä	Negatiivinen tulo
IN1+	7	3	Minä	Positiivinen syöttö
In2-	15	6	Minä	Negatiivinen tulo
In2+	12	5	Minä	Positiivinen syöttö
Out1	2	1	N	Tulos
OUT2	17	7	N	Tulos
V-	4	4	-	Negatiivinen (alhaisin) tarjonta tai maa (yhden varjon varten toiminta)
NC	1, 3, 4, 6, 8, 9, 11, 13, 14, 16, 18, 19	-	-	Ei sisäistä yhteyttä
V+	20	8	-	Positiivinen (korkein) tarjonta

LM258 -symboli, jalanjälki ja CAD -malli

LM258: n ominaisuudet

Jännitealue

Merkittävä yhden syöttöjännitealue välillä +3,0 V - +32 V ja kaksoishyökkäys ± 16 V tarjoaa toiminnallisen monipuolisuuden.Tämä tekee LM258: n mukautuvasta sovelluksista, jotka vaihtelevat kannettavista laitteista vankkoihin teollisuusjärjestelmiin.Voit hyödyntää tätä joustavaa jännitealuetta sekä akkukäyttöisille että virrankulmasta riippuvaisille järjestelmille.

Matalan kohinan häiriöt

Matala meluhäiriö parantaa tietyissä sovelluksissa vaadittavaa tarkkuutta ja herkkyyttä.Äänenkäsittely- ja anturin signaalin ilmastointia parannetaan huomattavasti vähentyneellä kohinalla, mikä vahvistaa lähtösignaalien selkeyttä ja tarkkuutta.Käytännön sovelluksen avulla havaitaan, että melun lisääminen järjestelmän suorituskyvyn minimointi, etenkin ympäristöissä, joissa signaalin eheysvaatimukset ovat tiukat.

Kaistanleveys 1 MHz

LM258 palvelee 1 MHz: n kaistanleveydellä sovelluksia, jotka vaativat maltillista nopeuden signaalinkäsittelyä.Tämä varmistaa luotettavan suorituskyvyn analogisissa digitaalisissa muuntojärjestelmissä, tiedonkeruu- ja muissa signaalin modulaatiotehtävissä.Tehokas kaistanleveyden hallinta on hienoa järjestelmän nopeuden saavuttamiseksi ja monimutkaisten signaalinvaihteluiden ratkaisemiseksi.

Alhainen syöttövirta

Huomattavan alhainen syöttövirta 500µA tekee LM258: sta erittäin tehokkaan, mikä sopii akkukäyttöisiin laitteisiin ja energiaherkäihin sovelluksiin.Vähentynyt syöttövirta johtaa pienemmäksi virrankulutukseksi, joka edistää pidennettyyn akun kesto- ja kestävämpiin järjestelmäsuunnitelmiin, mikä vastaa nykyaikaisen painotuksen energiatehokkaan elektroniikan kanssa.

Lämpötila -alue

LM258 toimii tehokkaasti lämpötila -alueella -25 ° C -85 ° C, ja se toimii jatkuvasti vaihtelevissa ympäristöolosuhteissa.Tämä laaja lämpötila -alue tukee sekä elektroniikkaa ohjattavissa asetuksissa että teollisuussovelluksissa ankarammissa ympäristöissä varmistaen laitteen luotettavuuden ja pitkäikäisyyden.

Virran hajoaminen

830MW: n virran hajoamisella LM258 voi toimia ilman ylikuumenemista stabiilisuuden ylläpitämiseksi ja muiden komponenttien suojaamiseksi.Tehokas lämmönhallinta on hyvä pitkittyneelle operatiiviselle eheydelle, mikä tekee LM258: sta luotettava valinta lämpöherkkyyteen.LM258: n sisältämällä nämä ominaisuudet erottuu tehokkaasta, monipuolisesta operatiivisesta vahvistimesta, joka tarjoaa etuja useissa sovelluksissa.Täydellisen potentiaalin hyödyntäminen vaatii sen eritelmien syvää ymmärrystä ja taitavaa hallintaa, rikastuttaen innovatiivisten elektronisten ratkaisujen harjoittamista.

LM258P -tekniset tiedot

Texas Instruments LM258: n tekniset eritelmät, ominaisuudet ja parametrit sekä osat, joilla on samanlaiset tekniset tiedot kuin Texas Instruments LM258P.

Tyyppi	Parametri
Elinkaaren tila	Aktiivinen (viimeksi päivitetty: 2 päivää sitten)
Asentaa	Reiän läpi
Paketti / kotelo	8-DIP (0,300 ", 7,62 mm)
Käyttölämpötila	-25 ° C ~ 85 ° C
JESD-609-koodi	E3
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
ECCN -koodi	Ear99
Terminaalin sijainti	Kaksois-
Toimitusjännite	5V
Nastaluku	8
Virtalähteet	+1,5 ~+15/+3 ~ 30 V
Toimitusvirta	1MA
Lähtövirta	30maa
Arkkitehtuuri	Jännitepalaute
Yleisen tilan hylkäämissuhde	70 dB
Jännite - syöttö, yksi/kaksois (±)	3 V ~ 32 V/± 1,5 V ~ ± 16 V
Syöttöjännite (VOS)	5MV
Jännitteenvapaus	100 dB
Matala	EI
Jännite - Syöttösiirto	3MV
Mikroportti	EI
Ohjelmoitava voima	EI
Tehtaan läpimenoaika	6 viikkoa
Asennustyyppi	Reiän läpi
Nastat	8
Pakkaus	Putki
Osien tila	Aktiivinen
Päätteiden lukumäärä	8
Terminaalipinta	Matta tina (SN)
Toimintojen lukumäärä	2
Perusosanumero	LM258
Toimitusjännite	16 V
Kanavien lukumäärä	2
Nimellinen toimitusvirta	1,2maa
Läikkyä	0,3 V/µs
Vahvistintyyppi	Yleinen tarkoitus
Virta - tulopoikkeama	20na
Virta kanavaa kohti	30maa
Yhtenäisyysvoitto BW: NOM	700 kHz
Keskimääräinen puolueellisuusvirta-Max (BI)	0,3 uA
Taajuuskorvaus	KYLLÄ
Alhainen puolueellisuus	EI
Bias-virran max (bi) @25c	0,15 µA
Kaksoisjännite	9V

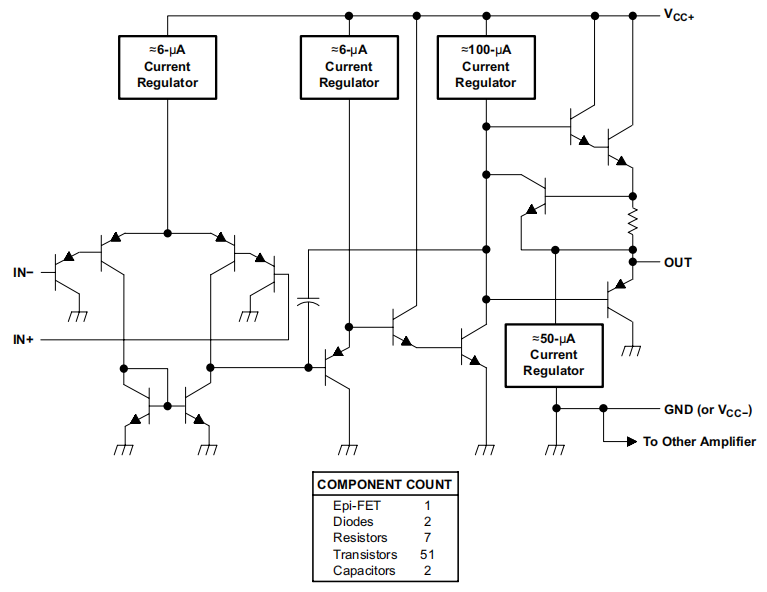

LM258 Funktionaalinen lohkokaavio

Syöttövaihe käsittää pääasiassa differentiaalivahvistimen.Tämä komponentti vahvistaa kahden signaalin välistä jänniteeroa hylkäämällä kaikki yhteisen tilan häiriöt.Yhdistettyjä transistoripareja käytetään usein, mikä varmistaa minimaalisen tulopoikkeaman virran ja siirtymäjännite.Tulovaiheen jälkeen välivaihe vahvistaa edelleen jännitettä.Tähän sisältyy yleensä ylimääräisten monistusvaiheiden, kuten yhteisen emitterin tai yhteisen peruskokoonpanon, käyttö.Nämä mallit parantavat voittoa lisäämättä virrankulutusta tai monimutkaisuutta.Käytännössä voiton ja kaistanleveyden tasapainottamista tarvitaan signaalin eheyden ylläpitämiseksi eri skenaarioissa.Lähtövaihe on suunniteltu tarjoamaan korkeat virran käyttöominaisuudet säilyttäen samalla vakauden eri kuormilla.Luokan AB -vahvistinkokoonpanoja käytetään alhaisen ristin vääristymisen ja korkean hyötysuhteen varmistamiseksi.Käytännöllinen takea on, että oikea lämmönhallinta voi pidentää laitteen pitkäikäisyyttä ja luotettavuutta.LM258 voi toimia joko yksittäisissä tai kaksoisvarusteisissa järjestelmissä, mikä lisää sen joustavuutta eri sovelluksiin.Esimerkiksi yhden varjon järjestelmät yksinkertaistavat suunnittelua ja vähentävät kustannuksia.Kaksoisvarustejärjestelmät tarjoavat laajemman dynaamisen alueen ja paremman lineaarisuuden.Yksinkertaisuuden ja suorituskyvyn välisten kompromissien arviointi edellyttää parhaan virtalähteen määrittämistä.

LM258: n asettelutekniikat

Kuinka LM258: ta tehokkaasti hyödyntää?

LM258 kattaa kaksi riippumatonta operatiivista vahvistinta (OP-AMPS):

• Se mahdollistaa käytön erilaisissa piireissä vahvistimena, vertailuna tai oskillaattorina.

• Tämä monipuolinen komponentti tukee laajaa valikoimaa elektronisia sovelluksia.

• Se toimii rakennuspalikana sekä analogisissa että digitaalisissa järjestelmissä.

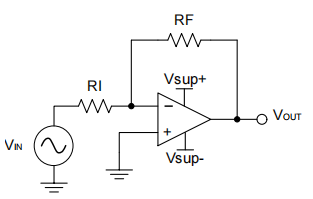

Tutkitaan sen sovellusta, tutkitaan muuttamattoman vahvistimen perustamista yhdellä LM258: n op-vahvistimista:

• Kytke tulosignaali ei-invertoattomaan liittimeen positiivisen vaihesiirron saavuttamiseksi tulo- ja lähtösignaalien välillä.Valitsemalla huolellisesti vastusarvot, voit hallita vahvistimen vahvistusta.

Tarkastellaan esimerkiksi R1 = 100 ohmia ja R2 = 10 ohmia syöttöjännitteellä VI 20MV.Lähtöjännite VO voidaan laskea kaavalla:

Tämä johtaa 220 mV: n lähtöön, joka osoittaa OP-AMP: n tehokkuuden signaalin monistuksessa ja antaa sille voiman hengittää elämää ja selkeyttä signaaleihin heikkoihin ja heikentyneisiin.

LM258: n sovellukset

Digitaalinen ja analoginen elektroniikka

LM258: lla on digitaalisessa ja analogisessa elektroniikassa olevassa linkinnässä kaksoisoperaatiovahvistimissa, jotka ovat erinomaisia ​​suorituskyvyssä.Sen kyky työskennellä kaksoisvirtalähteiden kanssa Sans usein uudelleenkalibrointi tekee siitä luotettavan valinnan.Tämä saumaton integraatio varmistaa vähemmän seisokkeja ja vähemmän huoltokaivoja, mikä heijastaa erittäin paljon luotettavaa työhevosta elektronisissa piireissä.

Virtalähteet

LM258 todistaa sen kyvyn virransyöttöjärjestelmissä käsittelemällä jännitesäätöä, stabilointia ja virranohjausta tarkkuudella.Esimerkiksi suunnittelemattomien virtalähteiden (UPS) suunnittelussa sen rooli varmistaa tasaiset tuotokset järjestelmille, jotka luottavat keskeytymättömään toimintaan.

Vahvistimet

LM258 paistaa laajasti erilaisissa vahvistimen kokoonpanoissa sekä äänivahvistimissa että signaalin vahvistusprosesseissa.Se nostaa erittäin uskollisia äänilaitteita minimoimalla vääristymät ja parantamalla tarkkuutta, varmistaen syventävän äänen.

Oskillaattorit

LM258: n adeptness ulottuu oskillaattoripiireihin, mikä tuottaa tarkkoja aaltomuodosignaaleja, jotka hyödyttävät viestintäjärjestelmiä ja signaalinkäsittelyyksiköitä.Sen tarjoama vakaa taajuuden tuotanto ja signaalin selkeys ovat olennaisia ​​varmistamalla saumattoman viestinnän.

Jännitekertailijat

Kun sitä käytetään jännitekertailijana, LM258 on erinomainen päätöksentekopiirissä vertaamalla jännitteitä ja säätämällä lähtöä tarvittaessa.Automaatiojärjestelmät hyötyvät erityisesti tästä reaktiivisuudesta välittömiin toiminnan säätöihin.

Kodinkoneet

Kotilaitteissa LM258 parantaa suorituskykyä ja luotettavuutta.Jääkaapit, pesukoneet ja ilmastointilaitteet integroivat tämän komponentin ohjaamaan ja seuraamaan toimintaparametreja tehokkaasti, mikä parantaa päivittäistä mukavuutta.

Ohjelmoitavat logiikkaohjaimet (PLC)

PLC: t saavat huomattavasti LM258: n sisällyttämisestä, joka auttaa tarkissa valvontatehtävissä.Sen vankka suorituskyky useissa olosuhteissa tekee siitä erittäin sopivan teollisuuden automaatioon varmistaen, että ohjaustehtävät suoritetaan luotettavasti.

Mittausvälineet

Tarkkuus on hienoa mittausvälineiden mittaamisessa, ja LM258 ei petä.Sisältää volttimiehiin, ampuma -alueisiin ja erilaisiin anturi -rajapintayksiköihin, se varmistaa tarkkoja lukemia ja ylläpitää signaalin eheyttä millä tahansa mittaussovelluksella.

LM258 -pakkaus

LM258 Valmistajatiedot

Dallasissa sijaitsevan Texas Instruments (TI) on puolijohdeteollisuuden monumentaalinen hahmo.Yrityksen tuotevalikoima korostaa vain analogisia siruja ja sulautettuja prosessoreita, vaan myös kattaa eri koulutus- ja digitaaliset prosessointitekniikat.Texas Instruments edustaa sekoitusta teknologisesta kehityksestä ja koulutusta koskevasta sitoutumisesta.Toimittamalla korkean suorituskyvyn analogiset sirut, sulautetut prosessorit ja uraauurtavat koulutustyökalut, Ti seisoo merkityksellisen teknisen etenemisen eturintamassa.Tämä kokonaisvaltainen lähestymistapa toimii mallina tekniikan innovaatioiden hyödyntämiselle sekä teollisuuden kasvun että koulutuksen kehittämisen edistämiseksi.

Tietotarvikkeet PDF

LM258P Datarstateetit:

Materiaaliaset 30/maaliskuu 2017.pdf

LM158/LM258/LM358/LM2904 03/OCT/2018.PDF

Mult Dev A/T 22/heinäkuu/2021.pdf

Muottiyhdiste 24/helmikuu/2021.pdf

Usein kysyttyjä kysymyksiä [UKK]

1. Mikä on ero LM258: n ja LM358: n välillä?

Sekä LM258 että LM358 ovat kaksoisoperaatiovahvistimia.Erottelu on niiden sovellusalueen ja ympäristöyhteensopivuuden suhteen.LM258 on teollisuusluokan komponentti, jolla on laajempi lämpötila-alue.Tämä tekee siitä sopivan vaativampiin ja muuttuviin toimintaympäristöihin varmistaen luotettavuuden monissa olosuhteissa.Tällaisia ​​komponentteja suositellaan asetuksissa, joissa ympäristön lämpötila voi vaihdella huomattavasti.Toisaalta kaupalliseen luokkaan luokiteltu LM358 otetaan käyttöön ympäristöissä, joissa on suhteellisen stabiilit ja kohtalaiset lämpötilaolosuhteet.Käyttöympäristön huomioon ottaminen tarvitaan näiden kahden komponentin välillä valittaessa.

2. Mikä on ero LM258: n ja LM393: n välillä?

Vaikka LM258 on toiminnallinen vahvistin, LM393 toimii jännitekertailijana.Huolimatta LM258: n kyvystä suorittaa vertailutehtäviä, LM393 on suunniteltu erityisesti tätä tarkoitusta varten.LM393: n suunnittelu ja tarkka mekanismi johtaa usein tehokkaampiin ja tarkempiin vertailuihin.Tämä räätälöity suorituskyky on erittäin arvokas analogisissa signaalinkäsittelysovelluksissa.Muille on tärkeää valita komponentti, joka parhaiten palvelee piirin erityisvaatimuksia.

3. Voiko LM258 korvata LM348?

LM258 ja LM348 eroavat arkkitehtuureistaan.LM258 on kaksikanava toiminnallinen vahvistin, kun taas LM348 sisältää nelikanavaisen kokoonpanon.Tämä ero edellyttää olemassa olevan piirisuunnittelun perusteellista harkintaa korvaavan pohtimisen yhteydessä.Esimerkiksi LM348: n korvaaminen LM258: lla vaatisi kanavavaatimusten uudelleenarviointia.Mahdollisesti tämä vaatii uudelleensuunnittelua ja säätöä vähentyneen kanavan määrän sijoittamiseksi.Selkeys piirin operatiivisiin tarpeisiin ja rajoituksiin voi ohjata tietoisempaa päätöstä varmistaen, että lopputulos on edelleen tinkimätön.
