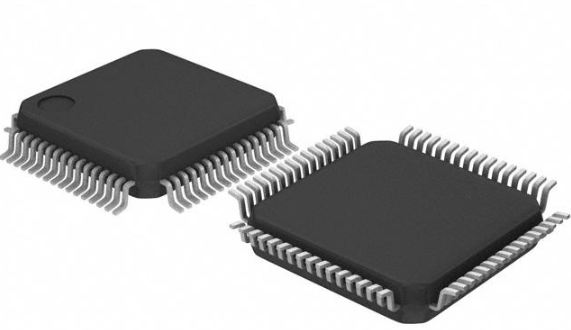

Perusteellinen opas STM32F401RCT6: lle: Sovellukset, ominaisuudet ja tietotekniikan analyysi

Kun tutkitaan minkä tahansa edistyneen tekniikan tai tuotteen monimutkaisuutta, sen evoluution, ominaisuuksien ja käytännön sovellusten ymmärtäminen tarjoaa monipuolisen näkökulman.Tässä artikkelissa kaivaamme STM32F401RCT6 -mikrokontrolleria, monipuolista komponenttia, joka on suunniteltu monille teollisuudenaloille autojärjestelmistä kulutuselektroniikkaan.Tutkimalla yksityiskohtaisesti sen teknisiä tietoja, suorituskykyä ja keskeisiä toimintoja, paljastamme, kuinka se vastaa nykyaikaisten sovellusten vaatimuksia.Tämä kattava yleiskatsaus tarjoaa arvokasta tietoa mikrokontrollerin mahdollisuudesta parantaa sekä suorituskykyä että kestävyyttä.

Luettelo

STM32F401RCT6 -tekniset tiedot

Luokka	Yksityiskohdat
Valmistaja	Stmicroelectronics
Luokka	Integroitu Piirit (ICS) - Sulautetut - mikrokontrollerit
Paketti	64-LQFP
Tiedot Linja -autoleveys	32-bittinen
Sarja	STM32 F4
Ydin Prosessori	ARM® Cortex®-M4
Ydin Koko	32-bittinen
Nopeus	84MHz
Liitettävyys	I2c, Irda, Lin, Sdio, Spi, Uart/Usart, USB OTG
Oheislaitteet	Ruskea Tunnista/nollaa, DMA, I2S, POR, PWM, WDT
Määrä I/O	50
Ohjelmoida Muistin koko	256 kt (256k x 8)
Ohjelmoida Muistityyppi	Salama
Eeprom Koko	N/a
Ryntätä Koko	64K x 8
Jännite - Syöttö (VCC/VDD)	1,7 V ~ 3,6 V
Tiedot Muuntimet	ILMOITUS 16x12b
Oskillaattori Tyyppi	Sisäinen
Käyttö- Lämpötila	-40 ° C ~ 85 ° C (TA)
Asennus Tyyppi	N/a
Paketti / Tapaus	64-LQFP
Toimittaja Laitepaketti	N/a

STM32F401RCT6 -ominaisuudet

Prosessori ja suorituskyky

Varustettu digitaalisen signaalinkäsittely (DSP) ja liukulukuyksikkö (FPU) -komennoilla, ARM Cortex-M4 -mikrokontrolleri toimii 84 MHz: n nopeudella.Sen mukana tulee 512 kb flash -muistia ja 96 kb RAM -muistia, mikä ei vain helpota nopean tietojenkäsittelyn nopeaa, vaan varmistaa myös sujuvan sovelluksen suorituskyvyn.

Oheisrajapinnat

Mikrokontrolleri tarjoaa rikkaan valikoiman oheisrajapintoja.

• Analoginen-digitaalimuuntimet (ADC)

• Digitaaliset analogiset muuntimet (DAC)

• Yleiset synkroniset/asynkroniset vastaanottimet/lähettimet (USARTS)

• Universal asynkroninen vastaanotin/lähettimet (UARTS)

• Sarjaperifeeriset rajapinnat (SPIS)

• Integroituneet piirit (I2C)

• Ohjaimen alueverkko (CAN)

• Yleinen sarjaväylä (USB)

• Ajastimet

• Pulssin leveyden modulaatio (PWM) -ohjaimet

Teipohjainen teollisuusviestinnän ohjain erottuu, joten tämä mikrokontrolleri sopii pääasiassa vankkoihin teollisuussovelluksiin.

Liitettävyys

Rahoja liitettävyysvaihtoehtoja, kuten USB 2.0: n täyden nopeuden ja monipuoliset sarjarajapinnat, helpottaa integrointia monimutkaisiin järjestelmiin.CAN -käyttöliittymä on pääasiassa hyödyllinen auto- ja teollisuusskenaarioissa, joissa luotettava tiedonvaihto on vakava.

Analogiset ominaisuudet

Analogisten funktioiden suhteen 12-bittinen ADC varmistaa korkean tarkkuuden mittaukset, mikä on avainvaatimus korkean uskollisuuden signaalinkäsittelyyn.Lisäksi 12-bittinen DAC tukee tarkkojen analogisten jännitteiden tuottamista tarjoamalla joustavuutta erilaisille lähtösovelluksille.

Soveltuvuus

Se on erinomainen sulautetuissa järjestelmissä ja teollisuusautomaatiossa, mikä osoittaa vaikuttavan suorituskyvyn kellonhallinnassa mukautuvilla lähteillä ja energiatehokkailla tiloilla.Tämä mikrokontrolleri loistaa sovelluksissa.

• Digitaalinen ääni- ja videokäsittely

• Moottorin ohjaus

• Älykäs mittaus

• Automaatio

Keskeytyksen käsittely ja tapahtumien seuranta

Sisäkkäisellä vektoradalla olevalla keskeytysohjaimella (NVIC) ja valikoimalla ajastimia ja laskuria, mikrokontrolleri tarjoaa tarkan tapahtumien seurannan ja nopean keskeytyksen käsittelyn.Tämä varmistaa nopeat ja tehokkaat vastaukset reaaliaikaisiin tapahtumiin, mikä on vakava nopea ja vaarallinen sovellus.

Turvaominaisuudet

Suojaamaan luvattomia pääsy- ja tietorikkomuksia vastaan ​​mikrokontrolleri integroi salaustekniikan kiihtyvyydet ja turvalliset käynnistysmekanismit.Nämä turvallisuustoimenpiteet kohdistuvat saumattomasti upotettujen järjestelmien nykyaikaisten standardien ja käytäntöjen kanssa.

Toimintaympäristö

STM32F401RCT6, joka toimii monipuolisella jännitteellä ja lämpötila -alueella, osoittaa horjumattoman luotettavuuden erilaisissa ympäristöolosuhteissa.Se tarjoaa yhteisen testiryhmän (JTAG) ja Serial Wire Debug (SWD) kattavaan virheenkorjaukseen ja tukee piirin sisäistä ohjelmointia (ICP) ja sovellusohjelmointia (IAP) saumattomien päivitysten ja ylläpidon saamiseksi.

STM32F401RCT6 -sovellukset

Se STM32F401RCT6 käytetään laajasti monipuolisten kenttien välillä sopeutumiskyvyn ja vankan suorituskyvyn ansiosta.

Viestintälaitteet

Tällä mikrokontrollerilla on tärkeä rooli viestintälaitteiden, kuten modeemien ja reitittimien, suunnittelussa ja käyttämisessä.Sen tehokkaat käsittelyominaisuudet johtavat saumattomaan tiedonsiirtoon, mikä myötävaikuttaa luotettavampiin verkkoinfrastruktuureihin.Nykyaikaisissa kotiverkoissa STM32F401RCT6: n integrointi helpottaa korkeampaa tiedonsiirtoa ja vakautta, mikä parantaa huomattavasti kokemusta.

Moottorin hallinta

Moottorin ohjauksen alueella STM32F401RCT6 on erinomainen automaatiojärjestelmissä, robotiikassa ja sähköajoneuvoissa (EV).Sen tarkat ohjausominaisuudet johtavat tehokkaampaan moottoritoimintaan ja huomattavaan energiansäästöön.Teollisuusautomaatiota varten STM32F401RCT6 hallinnoi kompleksialgoritmeja varmistaen optimaalisen robottijärjestelmän suorituskyvyn.Tämä puolestaan ​​lisää tuottavuutta ja tarkkuutta valmistusprosesseissa.

Lääketieteelliset välineet

STM32F401RCT6 parantaa erilaisten diagnostiikka- ja seurantatyökalujen toimintaa lääketieteen alalla mahdollistamalla tarkan tiedonkeruun ja käsittelyn.Se varmistaa vaarallisten laitteiden, kuten kannettavien EKG -tarkkailijoiden ja automatisoitujen insuliinipumppujen, luotettavuuden, missä suuri tarkkuus ja prosessointi ovat välttämättömiä.

Kulutuselektroniikka

Kulutuselektroniikassa älykkäät laitteet hyötyvät suuresti STM32F401RCT6: n ominaisuuksista.Se virtaviivaistaa toimintaa laitteissa älykkäistä jääkaapista edistyneisiin kotiviihdejärjestelmiin.Mikrokontrolleriin mahdollistamalla älykkään ohjaus- ja liitettävyysominaisuudet, mikä parantaa merkittävästi päivittäisen elektroniikan mukavuutta ja toimintatehokkuutta.

Autoteollisuusjärjestelmät

Automotiivijärjestelmät hyödyntävät STM32F401RCT6: ta sovelluksissa, mukaan lukien moottorin ja voimansiirron ohjaus.Sen suorituskyky varmistaa tarkan hallinnan ja seurannan, mikä johtaa parannettuun polttoainetehokkuuteen ja vähentyneisiin päästöihin nykyaikaisissa ajoneuvoissa.Mikrokontrollerin joustavuus tekee siitä sopivan autojen ympäristöympäristöjen vaatimiseen, mikä varmistaa pitkäaikaisen luotettavuuden.

IoT -sovellukset

IoT -sovellusten maailmassa STM32F401RCT6 parantaa liitettävyyttä ja laitteiden välistä vuorovaikutusta.Sitä käytetään älykkäissä kotijärjestelmissä, puettavassa tekniikassa ja teollisessa Internet -asennuksessa, mikä kuvaa sen joustavuutta ja sopeutumiskykyä.Sen tehokas virranhallinta- ja käsittelyominaisuudet tukevat laajojen Internet -verkkojen kestävää toimintaa.

Digitaalinen äänenkäsittely

STM32F401RCT6 on myös erinomainen digitaalisessa äänenkäsittelyssä, joka tukee korkean tukemista äänisovelluksia.Se myötävaikuttaa erinomaiseen äänenlaatuun laitteissa, kuten digitaaliset sekoittimet ja kuulolaitteet.Korkealaatuisten ääniratkaisujen etsiminen suosii STM32F401RCT6: ta sen moitteettoman prosessointitehon vuoksi, varmistaen sujuvan äänen suorituskyvyn.Yhteenvetona voidaan todeta, että STM32F401RCT6: n laaja sovellettavuus eri aloilla korostaa sen kestävyyttä ja sopeutumiskykyä.Sen rooli tehokkuuden ja luotettavuuden parantamisessa merkitsee sitä alkuperäisenä tekniikkana nykyajan teknologiavetoisissa ympäristöissä.

STM32F401RCT6 Samankaltaiset komponentit

Osa Määrä	Valmistaja	Kotelo	Määrä nastat	Ydin Arkkitehtuuri	Rajapinta	Toimittaa Jännite	Määrä I/O	Muisti Koko	Tiedot Linja -autoleveys
STM32F401RCT6	Stmicroelectronics	64-LQFP	64	Varsi	I2c, i2s, irda, Lin, Sdio, SPI, UART, USART, USB	3,3 V	50	256 kb	32 b
STM32F411RCT6	Stmicroelectronics	64-LQFP	64	Varsi	I2c, i2s, irda, Lin, MMC, SD, Sdio, SPI, UART, USART, USB	3,3 V	50	256 kb	32 b
ATSAM3S4BA-AU	Stmicroelectronics	64-LQFP	64	Varsi	2-johdin, I2C, I2S, MMC, SPI, UART, USART, USB	3,3 V	47	256 kb	32 b
STM32F103RCY6TR	Stmicroelectronics	64-AFBGA, WLCSP	64	Varsi	Voi, i2c, irda, Lin, Spi, Uart, Usart, USB	3,3 V	51	256 kb	32 b
STM32F103RCT6	Stmicroelectronics	64-LQFP	64	Varsi	Voi, i2c, i2s, Irda, Lin, Sdio, Spi, Uart, Usart, USB	3,3 V	51	256 kb	32 b

Johtopäätös

STM32F401RCT6 -mikrokontrollerit erottuvat luotettavuudestaan, kestävyydestään ja monipuolisuudestaan ​​erilaisissa vaativissa sovelluksissa.Nämä mikro -ohjaimet, jotka varmistavat tiukan laadunvalvonnan lämpötiloissa -40 ° C: sta 85 ° C: seen, nämä mikrokontrollerit ovat ihanteellisia teollisuudelle, kuten teollisuusautomaatio, kulutuselektroniikka ja ilmailutila.Niiden yhteensopivuus Surface Mount Technology (SMT): n kanssa parantaa edelleen heidän vetoomustaan ​​etsimällä pienikokoisia, korkean suorituskyvyn ratkaisuja.Lisäksi kattava tuki on saatavana avustamaan varastoihin, hinnoitteluun ja teknisiin yksityiskohtiin liittyvissä kyselyissä, jotka varmistavat saumattoman integraation projektiin.Viime kädessä STM32F401RCT6: n vankat ominaisuudet ja laaja toiminta -alue tekevät siitä avainvalinnan, joka keskittyy sekä luotettavuuteen että tehokkuuteen.

Tietotarvikkeet PDF

STM32F401RCT6 Datamenettelut:

STM32F401XB, C Datalet.pdf

Usein kysyttyjä kysymyksiä [UKK]

1. Tukeeko STM32F401RCT6 ulkoisia virheenkorkeita vai ohjelmoijia?

Kyllä, STM32F401RCT6 voidaan virheenkorjausta ja ohjelmoida piirin sisällä käyttämällä ulkoisia työkaluja, kuten ST-Link, J-Link tai Segger, Serial Wire Debug (SWD) -rajapinnan kautta.Käytännössä tällaisten virheenkorjausvälineiden saatavuus voi virtaviivaistaa kehitysprosessia huomattavasti, mikä mahdollistaa reaaliaikaisen vianmäärityksen ja ongelmien tehokkaan tunnistamisen.Kokeneet insinöörit korostavat usein vankan virheenkorjausrajapinnan arvoa viivästysten välttämisessä ja kehitysjaksojen optimoinnissa.

2. STM32F401 VS STM32F411: Mikä ero on?

STM32F411 tarjoaa edistyneitä ominaisuuksia, joita ei ole saatavana STM32F401: ssä.Se tarjoaa erilaisia ​​jänniteasteikkokokoonpanoja ja suuremman maksimitiheyden (100MHz vs. 84MHz).Lisäksi tietyt laitteistokomponentit, kuten SPI5, ovat erityisiä STM32F411: lle.Käytännöllisestä näkökulmasta nämä erot tarkoittavat, että STM32F411 soveltuu yleensä paremmin sovelluksiin, jotka vaativat parempaa suorituskykyä tai erityistä perifeeristä tukea.Esimerkiksi korkeampi toimintataajuus voi johtaa parantuneeseen tietojenkäsittelynopeuteen, mikä on kriittistä sovelluksissa, kuten tiedonkeruu ja signaalinkäsittely.Näiden erotusten ymmärtäminen voi vaikuttaa merkittävästi projektin tuloksiin varmistamalla tehtävän sopivimman mikrokontrollerin valinta.
