IRLML2502 MOSFET: Ominaisuudet, sovellukset ja tekniset tiedot

IRLML2502 on monipuolinen ja tehokas N-kanava MOSFET, jota käytetään yleisesti monissa elektronisissa sovelluksissa.Se on suunniteltu tarjoamaan erittäin alhaalla vastustuskykyä, nopeaa vaihtamista ja luotettavaa suorituskykyä jopa pienikokoisissa malleissa.Työskentelitpa akkukäyttöisten laitteiden, valaistusjärjestelmien tai moottorin ohjaimien parissa, tämä MOSFET sopii hyvin ympäristöihin, joissa tila on rajoitettu ja suorituskyky on ensisijainen tavoite.Tässä artikkelissa tutkit sen ominaisuuksia, eritelmiä ja käytännöllisiä sovelluksia, jotka auttavat sinua ymmärtämään, kuinka tämä komponentti voi parantaa projektiasi.

Luettelo

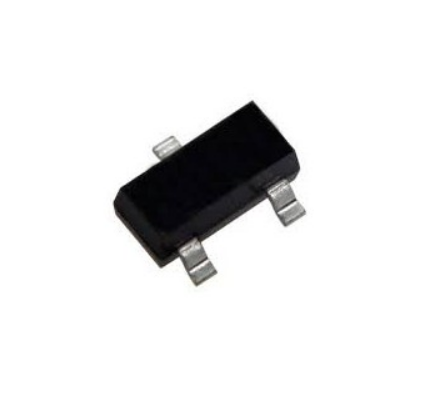

IRLML2502 Yleiskatsaus

IRLML2502 on suunniteltu keskittymällä tehokkuuteen ja luotettavuuteen.Se tarjoaa erittäin alhaisen resistenssin, mikä tekee siitä täydellisen tilanteisiin, joissa tehonmenetyksen vähentäminen on ensisijainen tavoite.Tätä N-kanavaista MOSFET: tä käytetään yleisesti sovelluksissa, jotka vaativat nopeaa kytkemistä ja vakaata suorituskykyä useissa olosuhteissa.Tämän komponentin taustalla oleva edistyksellinen tekniikka varmistaa, että se toimii hyvin, jopa pienikokoisissa malleissa, pienen jalanjäljensä ansiosta.MOSFET: n kestävä rakenne antaa sille mahdollisuuden käsitellä vaativia ympäristöjä tarjoamalla johdonmukaisen suorituskyvyn monilla sovelluksilla.

Sen kompakti Micro3 ™ -paketti on erityisen hyödyllinen tilanteissa, joissa tila on tiukka.Jos työskentelet projektissa, jossa tilaa on rajoitettu - kuten kannettavissa elektroniikka- tai PCMCIA -korteissa -, tämä MOSFET voi olla ihanteellinen.Paketin matala profiili on helppo integroida ohuiksi laitteisiin säilyttäen samalla hyvä lämpöhallinta, mikä auttaa pitämään laitteen viileänä ja toiminnassa ajan myötä.

IRLML2502 -nastakokoonpano

IRLML2502 CAD -mallit

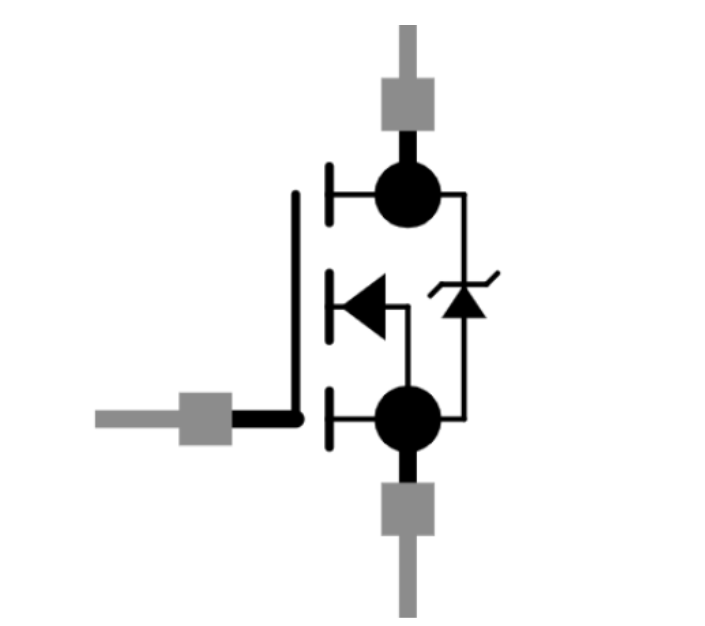

IRLML2502 -symboli

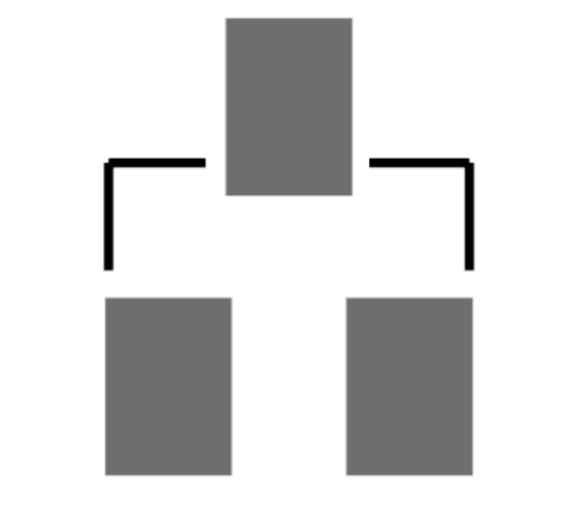

IRLML2502 Jalanjälki

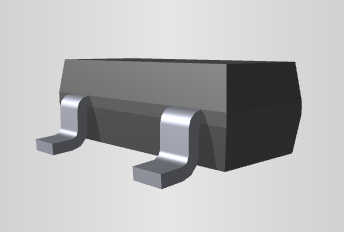

IRLML2502 3D -malli

IRLML2502: n ominaisuudet

Erittäin alhainen vastustuskykyinen

Tämä MOSFET on suunniteltu erittäin alhaisella resistenssillä, mikä auttaa vähentämään virranhoitoa toiminnan aikana.Löydät tämän hyödyllisen työskennellessäsi projekteissa, jotka tarvitsevat tehokasta virranhallintaa.

N-kanava Mosfet

IRLML2502 on N-kanava MOSFET, mikä tarkoittaa, että se hallitsee virtaa soveltamalla positiivista jännitettä porttiin.Tämän tyyppistä MOSFET: ää käytetään laajasti vaihtamiseen ja monistamiseen eri piireissä.

SOT-23-jalanjälki

Sen pieni SOT-23-jalanjälki on helppo integroida kompakteihin malleihin.Tämä on erityisen hyödyllistä, jos työskentelet avaruusrajoitettujen sovellusten kanssa tai tarvitset kevyen komponentin.

Matala profiili (<1.1mm)

Pienellä profiililla on alle 1,1 mm, tämä MOSFET sopii hyvin ohuiksi laitteisiin.Tämä ominaisuus on ihanteellinen kannettavaan elektroniikkaan ja sovelluksiin, joissa jokaisella avaruus on tärkeä.

Saatavana nauhana ja kela

IRLML2502 on saatavana nauha- ja kelapakkauksissa, mikä tekee siitä kätevän automatisoiduille tuotantolinjoille.Tämä varmistaa käsittelyn ja sijoittamisen helppouden valmistuksen aikana.

Nopea vaihtaminen

MOSFET: n nopea kytkentäkyky mahdollistaa nopeat siirtymät ON- ja OFF -tilojen välillä.Löydät tämän ominaisuuden arvokkaana työskennellessäsi piireissä, jotka vaativat nopeaa toimintaa.

Tasomainen solurakenne laajalle SOA: lle

Siinä hyödynnetään tasomaista solurakennetta, joka parantaa sen turvallista toiminta -aluetta (SOA).Tämä varmistaa luotettavan toiminnan vaihtelevissa olosuhteissa, mikä auttaa välttämään liiallisten virtojen tai jännitteiden mahdollisia vaurioita.

Optimoitu jakelukumppaneiden laajaan saatavuuteen

Tämä MOSFET on laajalti saatavana jakelukumppanien kautta, mikä tarkoittaa, että sinulla ei ole vaikeuksia hankkia sitä projektiisi.Se on luotettava valinta, jolla on laaja saatavuus.

Tuotteen pätevyys JEDEC -standardin mukaisesti

IRLML2502 on pätevä JEDEC-standardien mukaisesti, joten voit luottaa sen luotettavuuteen ja suorituskykyyn pitkäaikaiseen käyttöön eri sovelluksissa.

Piilää, joka on optimoitu sovellusten vaihtamiseen alla <100kHz

Sen piitisuunnittelu on optimoitu sovelluksille, jotka vaativat alle 100 kHz: n vaihtamisen.Tämä tekee siitä erinomaisen vaihtoehdon alemman taajuuden kytkentäpiireihin.

Teollisuuden standardi pinta-asennuspaketti

IRLML2502 on alan standardipinta-asennuspaketti, jonka avulla on helppo työskennellä useimmissa malleissa, varmistaen yhteensopivuuden olemassa olevien järjestelmien ja komponenttien kanssa.

IRLML2502 Tärkeitä teknisiä tietoja

Infineon Technologiesin IRLML2502TR: n tekniset eritelmät, määritteet, parametrit ja vertailukelpoiset osat.

Tyyppi	Parametri
Asennustyyppi	Pintakori
Paketti / kotelo	TO-236-3, SC-59, SOT-23-3
Pintakori	Kyllä
Transistorielementtimateriaali	Pii
Virta - jatkuva tyhjennys (ID) @ 25 ℃	4.2a ta
Elementtien lukumäärä	1
Käyttölämpötila (enintään)	150 ° C
Pakkaus	Leikkausteippi (CT)
Sarja	Hexfet®
Julkaistu	2003
JESD-609-koodi	E3
Osien tila	Lopetettu
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
Päätteiden lukumäärä	3
ECCN -koodi	Ear99
Terminaalipinta	Matta tina (SN)
Lisäominaisuus	Korkea luotettavuus
Terminaalin sijainti	Kaksois-
Terminaalimuoto	Lokisiipi
Huippukämpötila (° C)	260
Time @ Peak Refow Temp (t)	30
JESD-30-koodi	R-PDSO-G3
Pätevyystila	Ei pätevä
Kokoonpano	Yksi sisäänrakennettu diodi
Käyttötila	Parannustila
Fet -tyyppi	N-kanava
Transistorisovellus	Vaihtaminen
Rds on (max) @ id, vgs	45MΩ @ 4,2a, 4,5 V
Vgs (th) (max) @ id	1,2 V @ 250μA
Syöttökapasitanssi (ciss) (max) @ vds	740pf @ 15V
Portimaksu (qg) (max) @ VGS	12NC @ 5V
Valuta lähdejännitteeseen (VDSS)	20 V
JEDEC-95-koodi	TO-236AB
Tyhjennysvirta-max (ABS) (ID)	4.2a
Tyhjennyslähde vastus-maxilla	0,045Ω
Pulssivetovirta-max (IDM)	33a
DS: n jatkojännite-min	20 V
Tehon hajoaminen-max (ABS)	1,25 W
ROHS -tila	Ei-ROHS-yhteensopiva

IRLML2502 Funktionaalinen lohkokaavio

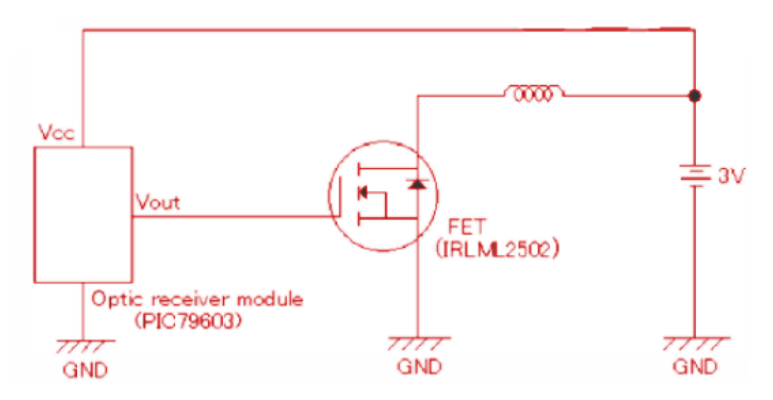

IRLML2502 Electric Circuit Esimerkki

IRLML2502 samanlaisia ​​osia ja vaihtoehtoja

Osanumero	Kuvaus	Valmistaja
IRLML2502TR Transistorit	Tehokenttävaikutustransistori, 4,2A I (D), 20 V, 0,045OHM, 1-elementti, N-kanava, pii, metallioksidi-puolijohde FET, mikro-3	Kansainvälinen tasasuuntaaja
IRLML2502PBF Transistorit	Tehokenttävaikutustransistori, 4.2A I (D), 20 V, 0,045OHM, 1-elementti, N-kanava, pii, metallioksidi-puolijohde FET, TO-236AB, Halogen ja lyijytön, mikro-3	Kansainvälinen tasasuuntaaja
IRLML2502 Transistorit	Tehokenttävaikutustransistori, 4,2A I (D), 20 V, 0,045OHM, 1-elementti, N-kanava, pii, metallioksidi-puolijohde FET, mikro-3	Kansainvälinen tasasuuntaaja
IRLML2502GTRPBF Transistorit	Tehokenttävaikutustransistori, 4,2A I (D), 20 V, 0,045OHM, 1-elementti, N-kanava, pii, metallioksidi-puolijohde FET, TO-236ab, lyijytön, mikro-3	Infineon Technologies AG

IRLML2502: n tyypilliset sovellukset

DC -moottorit

Jos työskentelet DC -moottorien kanssa, IRLML2502 voi olla hyödyllinen lisäys.Sen alhainen vastustuskyky ja nopea kytkentänopeus tekevät siitä erinomaisen moottorin nopeuden ja tehokkuuden hallitsemiseksi.Huomaat, että se pystyy käsittelemään moottorisovellusten vaatimuksia pitäen suorituskyvyn sujuvasti ja johdonmukaisina.

Invertterit

IRLML2502 on myös hyvä valinta inverttereiden suhteen.Pikavaihtoominaisuuksiensa vuoksi se auttaa muuntamaan DC: n tehokkaasti AC: ksi.Huomaat, että tämä MOSFET toimii hyvin asetuksissa, joissa tarvitset luotettavaa suorituskykyä ajan myötä.

SMPS

Kytkinmoodin virtalähteille (SMPS) tämä MOSFET tarjoaa pienen virranhäviön ja korkean tehokkuuden, jota saatat tarvita.Sen matalan profiilin ja kompaktin paketin avulla on helppo integroida SMPS -malleihin, varsinkin kun käsittelet tiukkoja tiloja.

Valaistus

Valaistussovelluksissa IRLML2502 voi auttaa hallitsemaan LED -laitteisiin tai muihin valonlähteisiin menemässä tehoa.Löydät sen tehokkuuden ja kyvyn käsitellä korkeampia virtauksia, jotka ovat hyödyllisiä työskennellessäsi sekä pienten että suurten valaistusjärjestelmien kanssa.

Kuormituskytkimet

MOSFET: n matala vastustuskyky ja korkeat virranominaisuudet tekevät siitä vahvan valinnan kuormituskytkimille.Tämä komponentti varmistaa, että hallitset virtaa laitteen eri osiin tai kytkemällä kuormitusten välillä.

Akkukäyttöiset sovellukset

Jos suunnittelet akkukäyttöisiä laitteita, IRLML2502 tarjoaa tehokkuuden, jota tarvitset akun käyttöikän pidentämiseen.Sen alhaisen virranhäviö tarkoittaa, että laite voi kestää pidempään yhdellä latauksella, mikä tekee siitä ihanteellisen kannettavalle elektroniikalle tai muille akkukäyttöisille järjestelmille.

IRLML2502 -pakettitiedot

Valmistajatiedot IRLML2502: lle

Infineon Technologies, aiemmin nimellä Siemens Semiconductor, tuo pöydälle runsaasti kokemusta.INFINEONista on tullut johtava mikroelektronisten komponenttien tarjoaja, kun he keskittyvät innovaatioihin ja sopeutumiskykyyn.Niiden laaja tuotevalikoima on suunniteltu vastaamaan eri toimialojen tarpeita kulutuselektroniikasta teollisuussovelluksiin.Tämä MOSFET hyötyy Infineonin sitoutumisesta korkealaatuiseen valmistukseen ja tuotekehitykseen.Yhtiö kehittyy edelleen jatkuvasti muuttuvassa mikroelektroniikkateollisuudessa ja tarjoaa komponentteja, jotka vastaavat nykyaikaisen tekniikan vaatimuksia.Niiden laaja tuotevalikoima ei sisällä vain integroituja piirejä, vaan myös erillisiä puolijohdelaitteita, jotka varmistavat, että löydät ratkaisut, jotka on räätälöity projektin erityisvaatimuksiin
