TL084CN: n operatiivisen vahvistimen tutkiminen

TL084CN on monipuolinen JFET-tulon operatiivinen vahvistin, jota juhlitaan sen korkean syöttöimpedanssin ja matalan siirtymäjännite, ominaisuudet, jotka ovat korvaamattomia korkean tarkkuuden sovelluksille.Kun moderni elektroniikka vaatii yhä enemmän tarkkuutta ja tehokkuutta, TL084CN: n ainutlaatuiset ominaisuudet tekevät siitä ihanteellisen käytettäväksi eri vahvistinsovelluksissa äänitekniikasta teollisuusjärjestelmiin.Tämä artikkeli kaivaa TL084CN: n eritelmiä, sovelluksia ja teknisiä etuja tutkimalla, miksi se on ensisijainen valinta.Keskustelemme myös siitä, kuinka TL084CN varmistaa luotettavan signaalin eheyden herkissä laitteissa, tukee innovaatioita äänenkäsittelyssä, instrumentoinnissa ja edistyneempien elektronisten kehysten suhteen.

Luettelo

Nastakokoonpano

CAD -malli

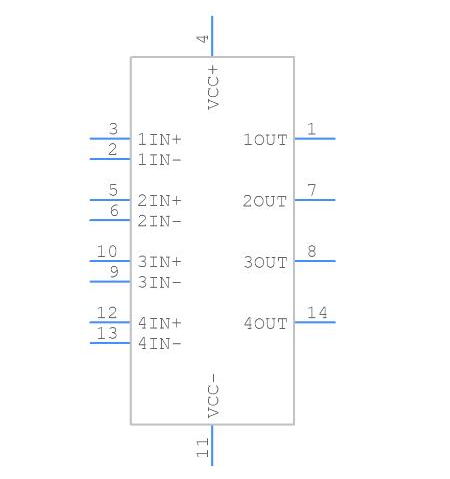

Symboli

Jalanjälki

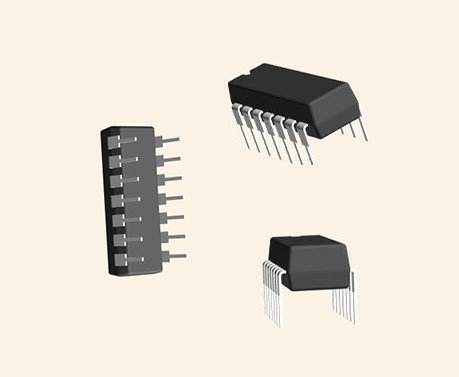

3D -malli

Yleiskatsaus TL084CN: stä

Se TL084CN, osana TL08X -operatiivista vahvistinperhettä, sisältää JFET -syötteen, joka nostaa valinnan laatua ja parantaa yleistä suorituskykyä verrattuna aikaisempiin vahvistinmalleihin.Tämä korkeajännite-JFET-tekniikan integrointi bipolaaristen transistorien rinnalle yhdessä integroidussa piirissä saavuttaa optimaalisen sovituksen erilaisiin sovelluksiin.Tämä hienostunut järjestely mahdollistaa vahvistimen käytön tilanteissa, joissa tarkkuutta ja vakautta arvostetaan syvästi.

JFET -syöttövaiheen toteuttaminen TL084CN: ssä tarjoaa merkittäviä etuja, mukaan lukien lisääntynyt syöttöimpedanssi ja vähentynyt syöttöpoikkeamavirta suhteessa perinteisiin BJT -tuloihin.Nämä ominaisuudet minimoivat signaalin vääristymisen ja tukevan signaalin uskollisuuden, näkökohdat, jotka ovat enimmäkseen vaalittuja äänisovelluksissa ja instrumentointisuunnittelussa.Käytännössä tämä tarkoittaa syöttösignaalien eheyden ylläpitämistä jopa monimutkaisissa piireissä tai huomattavan melun keskellä.

JFET- ja bipolaaristen transistorien yhdistäminen TL084CN: ssä johtaa poikkeukselliseen suorituskykyyn ja luotettavuuteen.Tämä suunnittelupäätös parantaa lämmittämistä ja laajentaa kaistanleveyksiä, mikä tekee vahvistimen taitavan nopeaan signaalinkäsittelytehtäviin.Voit esimerkiksi muokata tarkkuusäänilaitteita, jotka voivat valjastaa nämä ominaisuudet saavuttaaksesi ylivoimaisen selkeyden ja minimoidun viiveen äänen jäljennöksissä, mikä on hyödyllistä korkeatasoisille ammatillisille äänijärjestelmille.

Kaavamainen esitys

Tekniset eritelmät

Tyyppi	Parametri
Elinkaaren tila	Aktiivinen (viimeksi päivitetty: 4 päivää sitten)
Tehtaan läpimenoaika	12 viikkoa
Kosketuspinnoitus	Kulta
Asennustyyppi	Reiän läpi
Paketti / kotelo	14-dip (0,300, 7,62 mm)
Pintakori	EI
Nastat	14
Käyttölämpötila	0 ° C ~ 70 ° C
Pakkaus	Putki
JESD-609-koodi	E4
Osien tila	Aktiivinen
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
Päätteiden lukumäärä	14
ECCN -koodi	Ear99
Enimmäisvoiman hajoaminen	680MW
Terminaalin sijainti	Kaksois-
Toimintojen lukumäärä	4
Toimitusjännite	15 V
Perusosanumero	TL084
Nastaluku	14
Virtalähteet	± 15 V
Kanavien lukumäärä	4
Toimitusvirta	1,4maa
Nimellinen toimitusvirta	11.2maa
Läikkyä	13 V/μs
Arkkitehtuuri	Jännitekappale
Vahvistintyyppi	J-
Yleisen tilan hylkäämissuhde	70 dB
Virta - tulopoikkeama	30PA
Jännite - syöttö, yksi/kaksois (±)	7V ~ 36 V ± 3,5 V ~ 18 V
Syöttöjännite (VOS)	15mV
Neg Supply jännite-NOM (VSUP)	-15 V
Yhtenäisyysvoitto BW-NOM	3000 kHz
Jännitteenvapaus	106.02DB
Keskimääräinen puolueellisuusvirta-max (IIB)	0,01μA
Matala	EI
Taajuuskorvaus	KYLLÄ
Syöttöjännitteen raja-max	18 V
Jännite - Syöttösiirto	3MV
Matala bias	KYLLÄ
Mikroportti	EI
Ohjelmoitava voima	EI
Kaksoisjännite	9V
Neg Supply jännite-max (VSUP)	-18V
Nimellisvahvistin kaistanleveystuote	3MHz
Max I/O -jännite	15mV
Syöttösiirtovirta-Max (IIO)	0,002μA
Korkeus	5,08 mm
Pituus	19,3 mm
Leveys	6,35 mm
Paksuus	3,9 mm
Saavuttaa SVHC: n	Ei svhc
Säteilykovettuminen	Ei
ROHS -tila	ROHS3 -yhteensopiva
Lyijyvapaa	Lyijyvapaa

Vertailevat komponentit

Osanumero	Valmistaja	Paketti / kotelo	Nastat	Läikkyä	Tulonsiirtojännite	Yleisen tilan hylkäämissuhde	Toimitusjännite	Toimitusvirta	Jännitteenvapaus
TL084CN	Texas Instruments	14-dip (0,300, 7,62 mm)	14	13 V/µs	15 mV	70 dB	15 V	1,4 Ma	106,02 dB
TL074CN	Texas Instruments	14-dip (0,300, 7,62 mm)	14	13 V/µs	10 mV	70 dB	15 V	1,4 Ma	106,02 dB
TL074in	Texas Instruments	14-dip (0,300, 7,62 mm)	14	13 V/µs	6 MV	70 dB	15 V	1,4 Ma	106,02 dB
TL084CNE4	Texas Instruments	Pdip	14	13 V/µs	15 mV	70 dB	15 V	1,4 Ma	106,02 dB

Piirteet

Ominaisuus	Kuvaus
Alhainen virrankulutus	Vähentää energian käyttöä piireissä
Leveät yhteisen moodin ja differentiaalijännitealueet	Tukee laajaa jännitetuloja
Matala syöttöpoikkeama ja siirtymävirrat	Minimoi syöttövirtavaihtelut ja siirtymävirheet
Lähtö oikosulku	Suojaa lähtöä mahdollisilta vaurioilta, jotka johtuvat lyhyestä piirit
Matala kokonaisharmoninen vääristymä	0,003% tyypillinen, ihanteellinen äänisovelluksiin
Korkean tuloimpedanssi	JFET-syöttövaihe parannetulle impedanssille
Lukkiutumaton toiminta	Varmistaa luotettavan ja vakaan toiminnan
Korkea lämmitys	13 V/µs, joka on tyypillinen nopeaan signaalivasteeseen
Yhteisen tilan tulojännitealue sisältää VCC+	Mahdollistaa syöttöjännitteen ylittää positiivisen syöttöjännitteen

TL084CN -korvikkeet

Olla TL074CN

Sovellukset

TL084CN: n operatiivinen vahvistin erottaa itsensä kattamalla neljä erillistä op-vahvistusta yhdessä paketissa.Jokainen op-AMP: n hyötyy korkeajännitteisen JFET- ja bipolaarisen transistoritekniikan edistyneestä integroinnista.Tämä yhdistelmä johtaa korkeaan syöttöimpedanssiin ja alhaiseen bias -virtaan, mikä vähentää kohinaa tehokkaasti ja minimoi harmonisen vääristymisen.Nämä ominaisuudet tekevät TL084CN: stä, joka sopii enimmäkseen erittäin uskollisiin ääniasetuksiin, etenkin aktiivisena komponentina äänivahvistimissa, joissa tarkkuutta ja selkeyttä on ylläpidettävä.

Audiotekniikan maailmassa TL084CN: n sisällyttämisellä on perustava rooli.Se toimii merkittävänä rakennuspalikana äänen esivahvistimien luomisessa.OP-AMP: n korkean tuloimpedanssi helpottaa laajaa taajuusvastetta, varmistaen, että herkät äänisignaalit vahvistetaan uhraamatta yksityiskohtia.Käytännössä voit siirtyä kohti TL084CN: tä sen roolista premium -äänen lisääntymisen saavuttamisessa.Sen suunnittelu antaa sen hallita laajaa signaalin amplitudien spektriä ilman vääristymiä, todistus sen JFET- ja bipolaarisesta tekniikasta.

TL084CN: n huomattava käyttö näkyy tarkkuusäänilaitteissa.Täällä voit hyödyntää sen alhaisen puolueellisuuden virran äänisignaalin eheyden säilyttämiseksi, jota käytetään matalan tason tuloihin, joissa muut komponentit voivat tuoda melua.Tämä tarkka signaalinhallintataso mahdollistaa jopa hienovaraisten äänierottelujen säilyttämisen, mikä vetoaa sinulle, joka priorisoi ylivoimaisen äänenlaadun.Äänimaailman ulkopuolella TL084CN esittelee sopeutumiskykyä monilla elektronisilla järjestelmillä.Sen ominaisuudet, kuten nopea vaste ja alhainen virrankulutus, tekevät siitä sopivan valinnan piireihin, jotka vaativat nopeaa ja tarkkaa signaalinkäsittelyä.Sitä löytyy usein erilaisilta aloilta, mukaan lukien televiestintä ja instrumentit, joissa op-AMP: n vankat ominaisuudet edistävät järjestelmän luotettavuutta ja suorituskykyä.

TL084CN: n jännitteen stabiilisuus ja yhteensopivuus

TL084CN tarjoaa ainutlaatuisen joukon neljää operatiivista vahvistinta (OP-AMPS), joissa on sama PIN-kokoonpano kuin LM324.Toisin kuin monien op-AMP: n laitteiden, kuten LM324, tavallinen 5V, tämä laite toimii erityisesti alhaisemmalla jännitrajalla 7 V.Tämän Quad OP-AMP -laitteen koko potentiaalin hyödyntämiseksi varmista, että syöttöjännite yhden laitteen tilassa täyttää tai ylittää 7 V.

7 V: n vaatimus tuo tietyn vakauden, joka vaikuttaa piirin suunnitteluun, mikä viittaa kirjanpidon merkitykseen jännitesyötön vaihteluissa.Muunnelmat voivat vaarantaa suorituskyvyn, mahdollisesti aiheuttaen piirien keskeytyksiä.Jatkuva ja vakaa jännite parantaa piirin joustavuutta, TL084CN: n huomattavaa piirrettä, joka tukee järjestelmien kehitystä, jossa suurempi jännitteen joustavuus lisää luotettavuutta.

LM324: n sovelluksista TL084CN voi löytää vaivattomasti paikkansa nykyisissä piirikehyksissä.Sen yhteiset ominaisuudet antavat sinun tarkastella vakiintuneita LM324 -piirimalleja ja siirtyä sujuvammin näihin oivalluksiin uusiin toteutuksiin.Olemassa oleva LM324 Circuit -kaavio toimii ohjattavana resurssina TL084CN: n mukauttamisessa ja integroinnissa.

Levityspiiri

Paketti

Valmistajatiedot

Texas Instruments on johdonmukaisesti ollut vuonna 1958 sen perustamisestaan ​​1958 puolijohdeteknologian eturintamassa, ja se kaappaa ainutlaatuisen paikan alan maisemassa.Yrityksen innovaatioiden henki tuntee konkreettisesti yli 30 000 lahjakas henkilöä ympäri maailmaa, ja sen jatkuvat edistykset analogisissa ja sulautetuissa prosessointiratkaisuissa.

Texas Instruments (TI) on kudottu teknologisen kehityksen kankaaseen sen uraauurtavan panoksen kautta.Integroidun piirin keksimiseksi tunnustettu TI on jatkuvasti priorisoinut tutkimuksen ja kehityksen, asettaen itsensä elektroniikka -alan dynaamiseksi osaksi.Integroitu piiri on todistus TI: n uraauurtavasta hengestä, muuttaen laskenta- ja toiminnan maailmaa digitaalisen vallankumouksen katalysaattorina.Tämän innovaation aaltoilevat vaikutukset ovat tuntuneet lukuisilla verkkotunnuksilla, mukaan lukien televiestintä ja autoteollisuus.
