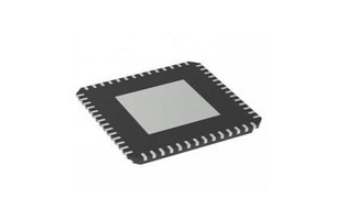

88E1512: n lähetin -vastaanottimen tutkiminen: Tietotekniikan yleiskatsaus, pinout -opas ja vaihtoehdot

Marvell Alaska 88E1512 Gigabitin Ethernet -lähetin -vastaanotin on vaadittava ratkaisu nykyaikaiseen verkottumiseen, joka tukee saumattomia tiedonsiirtoa monilla sovelluksilla.Vahvan suunnittelusta ja energiatehokkuudesta tunnettu 88E1512 on avaintekijä teollisuudenaloilla, jotka vaativat nopeaa, luotettavaa liitettävyyttä.Tietokeskuksista kulutuselektroniikkaan sen arkkitehtuuri tarjoaa joustavuuden ja integroinnin helpon, mikä mahdollistaa optimaalisen suorituskyvyn monimuotoisissa teknologisissa ympäristöissä.Sekä kupari- että kuituyhteyksien tuella sekä vähäisen virrankulutus ja yhteensopivuus edistyneiden puolijohdekomponenttien kanssa 88E1512 asettaa itsensä eteenpäin suuntautuvaksi valinnaksi, jonka tavoitteena on tulevaisuudenkestävä verkkojärjestelmiään hallitsemalla kustannuksia tehokkaasti.

Luettelo

PIN -kokoonpano 88E1512

88E1512 CAD -suunnittelu

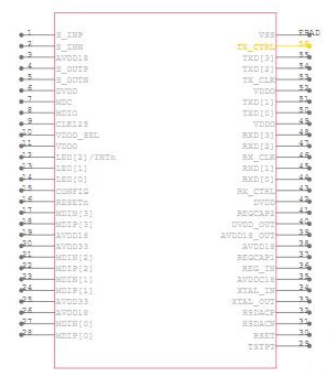

Symbolin esitys

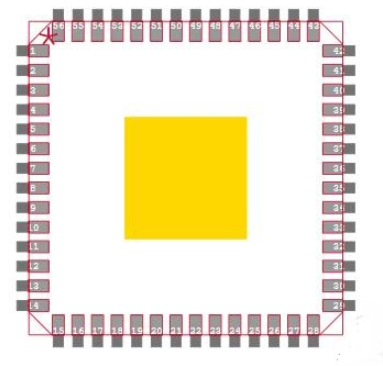

Jalanjäljen suunnittelu

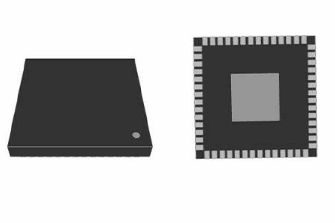

3D -mallin integraatio

Yleiskatsaus 88E1512 Ethernet -lähetin -vastaanottimeen

Se 88E1512 on erittäin mukautuva gigabitin Ethernet -lähetin -vastaanotin.Se tukee laajalti käytettyjä 1000Base-T-, 100Base-TX- ja 10-base-T-standardeja, mikä varmistaa tehokkaan tiedonsiirron.Tämä standardien monimuotoisuus antaa sille täyttää nykyaikaisten verkkojärjestelmien vaatimukset tarjoamalla luotettavuutta eri rajapintojen välillä.

Kun yhteydet ovat saatavana sekä GMII- että RGMII -rajapintojen kautta, lähetin -vastaanotin helpottaa sujuvaa integraatiota erilaisiin verkkoinfrastruktuureihin.Tämä kaksoisyhteensopivuus palvelee erilaisia ​​verkkoarkkitehtuureja tarjoamalla sinulle joustavuuden, jota tarvitaan järjestelmän suorituskyvyn parantamiseen saumattomasti.Helppo sisällyttämistä olemassa oleviin järjestelmiin arvostetaan usein, mikä lisää sekä skaalautuvuutta että tehokkuutta.KUPPI-, FIBE- ja SGMII -muotojen tukeminen 88E1512 on valmis sopeutumaan moniin verkkoskenaarioihin.Ympäristöissä, joissa verkon vaatimukset vaihtelevat, tämä kyky voi olla enimmäkseen edullinen.Lähetin -vastaanottimen automaattinen mediatyypin havaitseminen vähentää asennusten monimutkaisuutta, virtaviivaistavan verkon hallintaa.

Integroidut MDI -lopetusvastukset ovat osa 88E1512: n tehokasta suunnittelua, yksinkertaistamalla piirien asetteluja ja alentamaan materiaaleihin ja valmistukseen liittyviä kustannuksia.Tämä huomaavainen muotoilu vastaa IEEE -standardeja, mikä varmistaa johdonmukaisen suorituskyvyn.Tällainen tehokkuus auttaa toimittamaan järjestelmiä, jotka ovat luotettavia, mutta suoraviivaisia ​​käyttöönotolle.88E1512: n tarjoamaa tarkkuus- ja kustannushallintatasoa etsitään usein.Toimittamalla budjettirajoituksia kunnioittavia laaturatkaisuja, hankkeet voivat saavuttaa sekä kestävyyden että skaalautuvuuden.Tätä tasapainoa havaitaan yleisesti onnistuneissa toteutuksissa, mikä johtaa pitkäaikaista verkon etenemistä.

Piirteet

Ominaisuus	Kuvaus
IEEE -vaatimustenmukaisuus	10/100/1000Base-T IEEE 802.3 yhteensopiva
Useita käyttötapoja	- rgmii kupariin
	- Sgmii to Copper (vain 88E1512/88E1514)
	- RGMII FIBE/SGMII (vain 88E1512)
	- RGMII- kuparin/kuitu/sgmii auto-media-havainnolla (Vain 88e1512)
	- Kupari kuituun (1000Base-X) (88E1512/88E1514)
RGMII -ajoitustilat	Neljä RGMII -ajoitusmuotoa integroiduilla viivästyksillä, Piirilevyn jäljityksen tarve
Kuituliitäntätuki	Tukee 1000Base-X: tä ja 100Base-FX: tä SGMII: llä (88E1512 vain)
RGMII LVCMOS -standardit	Tukee LVCMOS/0 RGMII: lla
Energiatehokas Ethernet (EEE)	IEEE 802.3AZ-2010 -yhteensopiva, EEE-puskurointiin vanhat macit
Virran tehokkuus	Erittäin alhainen teho, integroidulla MDI-päätellä vastukset
Jännitesäätimet	Integroidut kytkentäjännitesäätimet
Green Ethernet -tuki	- Aktiivinen virransäästötila
	- Energian havaitseminen ja energia havaitsee+ pienitehotilat
IEEE1588 v2	Aikaleimatuki
Synkroninen Ethernet (Synce)	Kellon palautus
Silmukkatilat	Kolme diagnostista silmukkatapaa
Alaspäin siirtotila	Kaksipari-kaapelin asennusten tuki
Mukautuvat taajuuskorjaimet	Täysin integroitu digitaaliset mukautuvat taajuuskorjaimet, kaiku peruutukset ja Crosstalk -peruutukset
Lähtötason vaelluskorjaus	Edistynyt digitaalinen lähtötason vaelluskorjaus
MDI/MDIX	Automaattinen MDI/MDIX -crossover kaikilla nopeuksilla
Polaarisuuden korjaus	Automaattinen napaisuuskorjaus
Automaattinen neuvottelu	IEEE 802.3 yhteensopiva
LED -tilat	Ohjelmisto -ohjelmoitavat LED -tilat, mukaan lukien LED -testaus
Hallintarajapinta	MDC/XMDIO Management -rajapinta
Diagnostiikkatyökalut	CRC -tarkistus, pakettilaskuri, paketin luominen
Herää LAN: lla (WOL)	Tapahtumien havaitseminen
Virtuaalikaapelin testaaja (VCT)	Edistynyt virtuaalikaapelin testaaja diagnostiikan suhteen
Automaattinen kalibrointi	Mac -rajapinnan lähdöille
Lämpötila -anturi	Integroitu
Jännitehuolto	Yksi 3,3 V: n syöttö sisäisellä kytkentäsäätimellä tukea
I/O -jännitevaihtoehdot	1,8 V, 2,5 V tai 3,3 V I/O -tyynyille
Luokkavaihtoehdot	Kaupalliset ja teollisuusluokat (88E1510 ja 88E1512 vain)
Paketti	- 48-nastainen QFN 7mm x 7mm vihreä EPAD: llä (88E1510 ja 88E1518)
	- 56-napainen QFN 8 mm x 8 mm vihreä EPAD: llä (88E1512/88E1514)

Sovellukset

88E1512 Ethernet PHY tarjoaa joustavan perustan nopeaan edistymiseen digitaalimaisemissa.Tämä komponentti valtaa gigabittijärjestelmiä eri aloilla, kuten yritys, sulautetut ratkaisut, kulutuselektroniikka- ja metro-/palveluverkot.

Enterprise -sovellukset

• Verkkoinfrastruktuurin parantaminen: Yritysverkoissa 88E1512 vahvistaa liitettävyyttä ja parantaa tiedonsiirtonopeuksia.Se kukoistaa ympäristöissä, jotka vaativat nopeaa ja saumattomia tiedonvaihtoa, kuten tietokeskuksia ja yritysverkkoja.

• Tietokeskuksen integrointi: Tietokeskukset hyötyvät 88E1512: n vakaasta suorituskyvystä ja nopeasta ominaisuudesta, mikä varmistaa tallennus- ja käsittelyyn tarvittavan sileän tiedonkulun.Se löytää harmonisen tasapainon nopeuden ja luotettavuuden välillä, ja siitä tulee avaintekijä nykyaikaisissa tietokeskuksen malleissa.

Upotetut järjestelmät

Sulautetuissa järjestelmissä komponentti mahdollistaa kompakti- ja tehokkaiden asettelut, jotka ovat vakavia Internet- ja automaatioon.Tämä integraatio edistää älykkäämpiä ja reagoivampia sovelluksia, ajoi innovaatioita älykkäissä kodin tekniikoissa ja teollisuusautomaatiossa.

Kulutuselektroniikka

88E1512 vastaa kuluttajalaitteiden nopean Internetin kysyntää.Äly -televisiot ja pelikonsolit, esimerkiksi hyödyntävät heidän kykyään suoratoisto- ja pelikokemuksiin, parantaen tyytyväisyyttäsi ja kilpailuetua.

Metro- ja palveluntarjoajaverkot

• Yhteyden ylläpitäminen: Metroverkoissa ja palveluntarjoajien keskuudessa 88E1512 varmistaa vakaat ja johdonmukaiset yhteydet.Sen käyttöönotto antaa palveluntarjoajille mahdollisuuden toimittaa laadukasta Internet -yhteyksiä vähäisillä keskeytyksillä, mikä hyödyttää sekä yrityksiä että koteja.

• Verkon selkärangan parantaminen: Sen rooli metroverkoissa tukee luotettavaa infrastruktuuria, helpottaa tehokkaita viestintäkanavia ja majoittaa korkeat datakuormat.Se on tärkein kaupunkiviestintäverkkojen ylläpitämisessä, mikä varmistaa niiden tehokkuuden ja kestävyyden.

Vaihtoehtoinen

• 88E1512-A0-NNP2I000

• 88E1512-A0-NNP-2I000

• 88E1512-A0nnp2I000

• 88E1512A0nnp2I000

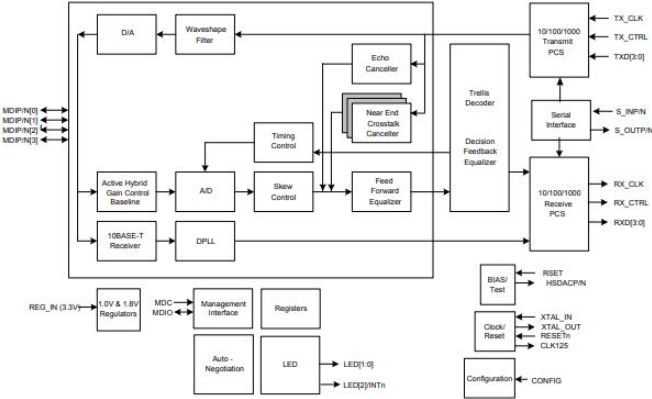

Lohkokaavio

Paketti

Valmistajien näkemykset

Marvell, joka tunnetaan työntävän kirjekuoren digitaalisessa säilytystilassa, rikkoo jatkuvasti uutta maata eri aloilla.Heidän edistyneillä puolijohderatkaisuilla on tärkeä rooli tiedonsiirtotutkimuksen tulevaisuuden määrittelyssä ja heillä on kauaskantoisia vaikutuksia yritys-, pilvi-, auto-, teollisuus- ja kuluttajamarkkinoille.Tämä kokonaisvaltainen strategia paljastaa heidän omistautumisensa tiedonhallinnan tehokkuuden ja skaalautuvuuden lisäämiseksi.

Sekä yritys- että pilviasetuksissa Marvell parantaa tiedonkulkua ja tallennustehokkuutta.Pilvipalvelun kasvava painotus vaatii vankkoja, skaalautuvia innovaatioita.Hyödyntämällä edistyneitä algoritmeja energiatehokkaiden mallien rinnalla Marvell käsittelee latenssihaasteita tarjoamalla saumattoman tiedon pääsyn vastaamaan nykyaikaisia ​​yrityksille tarvittavia nopeusvaatimuksia.Auto- ja teollisuuskäyttöön Marvell tarjoaa kestäviä ratkaisuja, jotka on suunniteltu kestämään kovia olosuhteita.Heidän puolijohteensa tarjoavat luotettavia tietojenkäsittelyä - aktiivisia älykkäiden ajoneuvojen kehitys- ja valmistusautomaatioon.AI-ominaisuuksien sisällyttäminen tukee älykkäitä päätöksenteko- ja ennustavaa ylläpitoa, jota molemmat käytetään näiden sektoreiden muutoksiin.

Tekninen eritelmä

Tässä on Marvell Semiconductor, Inc. 88E1512-A0-NNP2I000 Tekniset eritelmät ja ominaisuudet.

Tyyppi	Parametri
Tehtaan läpimenoaika	16 viikkoa
Asentaa	Pintakori
Asennustyyppi	Pintakori
Paketti / kotelo	56-vfqfn paljaat tyyny
Käyttötaso	Teollisuusluokka
Käyttölämpötila	-40 ° C ~ 85 ° C (TA)
Sarja	Alaska®
Julkaistu	2011
Osien tila	Aktiivinen
Kosteuden herkkyystaso (MSL)	3 (168 tuntia)
Päätteiden lukumäärä	56
Tyyppi	Lähetin -vastaanotin
Jännite - Syöttö	1,71 V ~ 1,89 V, 2,38 V ~ 2,62 V, 3,14 V ~ 3,46 V
Terminaalin sijainti	Neli
Terminaalimuoto	Ei lyijyä
Toimintojen lukumäärä	1
Toimitusjännite	3,3 V
JESD-30-koodi	S-XQCC-N56
Kanavien lukumäärä	4
Rajapinta	Ethernet
Tiedonsiirto	10Mbps, 100Mbps, 1 Gbps
Protokolla	IEEE 802.3, IEEE 1588
Kuljettajien/vastaanottimien lukumäärä	4. huhtikuuta
Dupleksi	Täysi, puolet
Lähetinvastaanottimien lukumäärä	1
Simplex/duplex	Dupleksi
Max -risteyslämpötila (TJ)	125 ° C
Ympäristön lämpötila -alue korkea	85 ° C
Korkeus	1 mm
ROHS -tila	ROHS

Tietotarvikkeet PDF

88E1512-A0-NNP2I000 Tietotapaukset:

88E1510/12/14/18.pdf

88E1512 Lyhyt.pdf

Usein kysyttyjä kysymyksiä [UKK]

1. Kuinka 88E1512 toimii?

88E1512 -lähetin -vastaanotin on Suunniteltu monipuolisille verkon asetuksille, tukemaan viittä toimintatilaa sopiviksi erityistarpeet.RGMII, joka parantaa digitaalista viestintää Macin ja PHY: n välillä, tiedonsiirron virtaviivaistaminen ja suunnittelun vähentäminen Monimutkaisuus on ihanteellinen kupariliitäntöihin eri asennuksissa.Sgmii on kompakti protokolla, jolla on differentiaaliparit suurelle signaalin eheydelle ja matala tappi, tukevat kuparia ja kuituyhteyksiä, joita käytetään laajasti Matala teho ja sopeutumiskyky.RGMII to SgMII -siirtymistä Joustava yhteys mahdollistaa RGMII-to-SGMII -siirtymät kokoonpanolla Vaihtoehdot yhteensopivuuden varmistamiseksi eri asetusten välillä.Kupari ja kuitu Tuki SGMII -tukeminen sekä kuparia (kestävä, kustannustehokkaat) ja kuitu (nopea, pitkän matkan) yhteydet Automaattinen havaitseminen yksinkertaistetulle asennukselle.Kuitusiirtyminen (1000Base-X) helpottaa Saumattomat siirtymät kuparin ja kuitumoodien välillä, mukautettavissa asuinrakennuksiin ja kaupalliset ympäristöt latenssi- ja signaalivaatimusten perusteella.

2. Mikä on 88E1512: n toimintaolosuhteet?

Lähetin -vastaanottimessa on integroitu jännitesäädin, joka toimii sujuvasti 3,3 V: n virtalähteellä ja tukee useita LVCMOS -jännitteitä: 1,8 V, 2,5 V ja 3,3 V.Tämä sopeutumiskyky mahdollistaa saumattoman integroinnin järjestelmiin, joilla on erilaiset voimakehykset.Jännitistandardien tarkoituksellinen valinta vaikuttaa suoraan lämmönhallintaan ja voiman tehokkuuteen, ja sillä on merkittävä rooli tekniikan haasteissa.Osallistumalla näihin näkökohtiin voit vahvistaa suorituskyvyn pitkäikäisyyttä ja kestävää laitteen toimintaa.

3. Mikä paketti on 88E1512 saatavana?

Kompakti 56-nastainen QFN-pakkaus, lähetin-vastaanottimen mitat ovat 8 mm x 8 mm.Tätä mallia käytetään tilan maksimoimiseen tiheissä piirilevyissä, mikä tekee siitä sopivan tiheälle sovellukselle.Kun elektroniikka jatkaa suuntausta kohti pienempiä kokoja, kompaktien komponenttien valitseminen menettämättä toiminnallisuutta tulee yhä tärkeämmäksi.QFN -paketti ei vain paranna lämmön suorituskykyä, vaan myös vähentää jalanjälkeä, mikä vaikuttaa tuotteen monipuolisuuteen ja markkinoiden reagointiin suoraan.
