LM358 IC -ominaisuuksien, sovellusten ja varianttien tutkiminen
Tämä artikkeli perustuu LM358 IC: n, kaksikanavaisen operatiivisen vahvistimen, kattavaan rooliin, joka tunnetaan energiatehokkuudestaan ja laajasta sovellusalueestaan.Se paljastaa yksityiskohtaisen arkkitehtuurin, sovellukset, käytännön toteutustiedot ja vaihtoehdot LM358 IC: lle.Se tarjoaa myös perusteellisen käsityksen sen operatiivisesta dynamiikasta, PIN -kokoonpanosta, pakettivariaatioista ja integroiduista ominaisuuksistaan, jotka yhdessä edistävät sen tilaa muuntavana komponenttina elektronisessa iässä.Luettelo
Yleiskatsaus LM358 IC: stä
LM358 IC on kaksikanava toiminnallinen vahvistin, joka tunnetaan energiatietoisesta suunnittelustaan.Kansallisen puolijohteen kehittämä, tämä komponentti sisältää kaksi korkean anteliaita, taajuuden kompensoitua op-ampumia, jotka ovat taitavia itsenäisessä toiminnassa yhdestä virtalähteestä.Sen laaja jännitealue ja ainutlaatuinen integraatio tekevät siitä sopivan erilaisiin sovelluksiin, kuten tavallisiin op-amp-piireihin ja anturivahvistimiin.LM358 tukee 3-32 V: n tasavirtalaitosta, ja jokainen kanava voi tuottaa jopa 20 mA: n, mikä tekee siitä houkuttelevan skenaarioissa, jotka hyötyvät kahdesta OP-vahvistimesta, jotka saavat yhdestä lähteestä kompakti 8-nastainen kokoonpanossa.
LM358 IC on erityisen sopiva skenaarioihin, joissa korostetaan energiatehokkuutta.Sovellukset sisältävät analogisen signaalinkäsittelyn ja aktiivisen suodattimen suunnittelun.Sen yhteensopivuus laajan jännitealueen kanssa parantaa sen hyödyllisyyttä sekä teollisuus- että kulutuselektroniikassa.Sen rooli anturin rajapinnassa sisältää signaalin monistumisen, havaittujen ilmiöiden ja mikro -ohjaimen tulojen välisen raon silitys.
LM358: n kyky toimia yksipuolisilla virtalähteillä virtaviivaistaa PCB-asettelut kannettavissa laitteissa.LM358: n sopeutumiskyky vaihteleviin virtalähteisiin ja vankka suorituskyky monissa olosuhteissa korostavat sen luotettavuutta ja johdonmukaisuutta.Sen lujuus heikentää heikkoja signaaleja minimaalisella melulla osoittaa sen suunnittelun tehokkuuden.
LM358 IC -vaihtoehdot
• LM158
• LM258
• LM2904
• LM2409
• GL 358
• NE 532
• OPA 2237

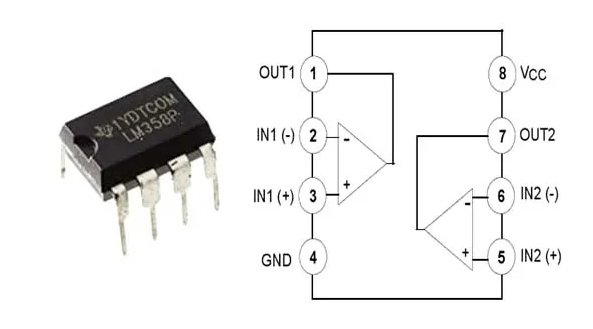

LM358 IC -nastakokoonpano
LM358, laajalti käytetty operatiivinen vahvistin, sisältää 8 erillistä nastaa, jokaisella on oma ainutlaatuinen rooli eri sovelluksissa.Näiden nastajen hienouksien sukeltaminen voi parantaa piirinsuunnittelua ja hienostuneisuutta huomattavasti.
Vertailijan lähdöt (nastat 1 ja 7)
Nämä nastat mahdollistavat tulosten hankkimisen operatiivisista vahvistimista.Ne soveltuvat hyvin signaalin vertailua tarvitseviin sovelluksiin, kuten analogia-digitaalimuuntimiin.Palautesilmukoiden harkittu suunnittelu voi varmistaa signaalinkäsittelyn vakauden ja tarkkuuden tarjoamalla vivakatun lähestymistavan haluttujen tulosten saavuttamiseen.
Tulojen kääntäminen (nastat 2 ja 6)
Nämä negatiiviset syöttöliitteet ovat avain tulosignaalin vaihesuhteen määrittelemiseen.Negatiivisen palautteen toteuttaminen näiden tulosten avulla parantaa vahvistuskokoonpanojen hallintaa.Tätä tekniikkaa käytetään yleisesti vahvistinpiirissä suuremman tarkkuuden saavuttamiseksi, tasapainottaakseen teknistä tarkkuutta toiminnallisten tarpeiden kanssa.
Ei-kääntämättömät tulot (nastat 3 ja 5)
Toiminnassa positiivisina syöttöliittiminä, nämä nastat mahdollistavat signaalin monistumisen ilman vaiheen inversiota.Muiden kuin kääntävien kokoonpanojen soveltaminen voi parantaa syöttöimpedanssia suuresti.Tämä lähestymistapa on hyödyllinen yhteydenpitoon korkean impedanssilähteiden kanssa signaalin eheyden säilyttämiseksi, mikä heijastaa strategiaa viestinnän tehokkuuden ylläpitämisessä.
Maa (nasta 4)
Piirin vertailupisteenä toimiva maadoitustappi varmistaa vakaan toiminnan.Maadoitusstrategioiden käyttäminen, kuten tähden maaperän kokoonpanon käyttäminen, voivat vähentää melua ja parantaa piirin kokonaistuloksia, etenkin herkissä skenaarioissa.Tällaiset käytännöt osoittavat hienon huomion, joka on kiinnitetty hienovaraiseen tehokkuusparannukseen.
Positiivinen virtalähde (PIN 8)
Tämä PIN -koodi tarjoaa vaaditun jännitteen LM358: n toiminnallisuudelle.Vakaan virtalähteen ylläpitäminen ja ohituskondensaattorien sisällyttäminen voi minimoida jännitteenvaihtelut edistäen luotettavampaa operatiivista vahvistimen suorituskykyä.Huolellinen huomio tähän näkökohtaan on harkittu huomio ympäristöissä, joissa tarkkuus on jatkuva harjoittelu.
LM358 -pakettivariaatiot
|
Paketti |
Ulottuvuus |
Yksikkö |
|
DSBGA (8) |
1,31 x 1,31 |
mm |
|
PDIP (8) |
1,91 x 6,35 |
mm |
|
Voi (8) |
9,08 x 9,31 |
mm |
|
SOIC (8) |
4,90 x 3,91 |
mm |
LM358 -operatiivinen vahvistin on neljä erillistä pakkausvaihtoehtoa.Jokainen paketti tuo omat edut tarjoamalla joustavuutta monipuolisten sovellustarpeiden tyydyttämiseksi.
DSBGA (die -kokoinen palloruudukon taulukko)
Tämä miniatyyri, pinta-asennuspaketti on erinomainen avaruusrajoitetuissa asetuksissa, kuten kannettavat laitteet.Sen kompaktiisuus auttaa integrointia nykyajan elektroniikkaan, priorisoimalla tehokkuutta säilyttäen suorituskyvyn.
PDIP (muovinen kaksoisline-pakkaus)
PDIP -pakettia tunnetaan manipuloinnin helpottamiseksi, sitä käytetään usein prototyyppien ja koulutusympäristöissä.Se mahdollistaa helpon lisäyksen leipätauluihin ja pistorasiaan.Tämä tyyli esittelee tukevan mekaanisen suunnittelun ja riittävän tukevuuden varhaisissa testausvaiheissa.
Can (transistorin ääriviivat)
Edullinen ympäristöissä, jotka vaativat ylivoimaisen lämmön suorituskyvyn, Can-paketti valitaan sen luotettavuuden ja tiivistyskyvyn vuoksi.Se kukoistaa korkean stressitilanteissa, joten se sopii arkaluontoiseen sotilaalliseen ja teollisuuskäyttöön.Sen metallikotelo tarjoaa paremman suojan ympäristöhaasteilta.
SOT-25 (5) (pieni ääriviivat transistori)
SOT-25 (5) -paketti on toinen pienimuotoinen vaihtoehto, joka on muotoiltu pienitehoisiin käyttötarkoituksiin.Sen vaatimaton jalanjälki ja matalan profiilin muotoilu tekevät siitä sopivan korkean tiheyden piirilevyille.Sen käytännöllisyys tällaisissa tilanteissa korostaa tavoitetta optimoida levyn tilaa säilyttäen samalla toiminnallisuus.
LM358 IC -ominaisuudet
Kaksinkertaisesti kompensoivat operatiiviset vahvistimet
LM358 IC integroi kaksoisoperaatiovahvistimet, jotka on muotoiltu sekä vakauden että suorituskyvyn vuoksi vaativissa olosuhteissa.Nämä op-vahvistimet ovat taajuuden kompensoituja, mikä mahdollistaa tasaisen toiminnan jopa korkean tuen skenaarioissa.Tämä kyky on edullinen sovelluksille, kuten signaalin ilmastointi ja suodatus.
Korkeajännitteen vahvistus
LM358: lla on 100 dB: n jännitteenvahvistuksen ylistäminen tehokkaasti heikot signaalit kääntämällä pienet syöttösiirrot huomattaviksi lähtövaihteluiksi.Tätä ominaisuutta käytetään anturisovelluksissa, joissa signaalit ovat yleensä heikot.
1 MHz: n kaistanleveys
1 MHz: n kaistanleveydellä LM358 hoitaa taitavasti erilaisia ääni- ja tiedonkeruutehtäviä, mikä mahdollistaa nopean ja tehokkaan signaalinkäsittelyn.Tähän kaistanleveyteen mahtuu laaja taajuusspektri, mikä tekee siitä monipuolisen sekä analogisille että digitaalisille järjestelmille.
Monipuolinen virtalähdetuki
LM358: n yhteensopivuus sekä yksi- että kaksoisvirtalähteet parantavat sen joustavuutta.Tämä sopeutumiskyky mahdollistaa toteutuksen erilaisissa virran kokoonpanoissa, mikä osoittaa hyödyllisen akkukäyttöisissä ja pienjännitehuoneissa.
Minimaalinen toimitusvirta
Kuluttaen vain 500 µA toimitusvirtaa, LM358 on tehokas valinta tehoherkälle konteksteille, kuten kannettavat laitteet.Tämä pienitehoinen veto pidentää akun käyttöikää ja minimoi lämmöntuotannon, jotka ovat hyviä puettavissa tekniikka- ja mobiililaitteissa.
Alhainen tulo -siirtymäjännite
LM358: n 2 mV: n tulo -siirtymäjännite, joka sisältää hyödyllisen tarkkuussovelluksissa, joissa pienet syöttöerot ovat haitallisia.Tämä matala siirto varmistaa tarkan ja vakaan signaalinkäsittelyn mittaus- ja instrumentointipiireissä.
Leveä lähtöjännitteen kääntö
LM358 tarjoaa laajan lähtöjännitteen kääntymisen juuri maan yläpuolelle lähelle positiivista syöttökiskoa.Tämä attribuutti maksimoi lähtöalueen ja helpottaa dynaamista signaalinkäsittelyä, mikä on edullinen äänivahvistimissa ja muissa signaaliin keskittyvissä sovelluksissa.
LM358 IC -sovellukset
Tumman anturipiiri
Tumman anturipiiri valjastaa LM358: n toimintavahvistimen valosta riippuvan vastuksen (LDR) rinnalla havaittavien muutosten havaitsemiseksi ympäristön valaistuksessa.Yhdistämällä fotodiodeja tai fototransistoreita se avaa mahdollisuuksia erilaisille sovelluksille, kuten automaattiset valaistusjärjestelmät ja ympäristön seuranta.Piiri sisältää komponentit, kuten 9 V: n akku, useita vastuksia ja transistori, jokainen lisää piirin kokonaistoimintoon.Muuttuvan vastuksen avulla käyttäjät voivat säätää herkkyyttä, räätälöimällä piirin vaste kevyiden tasojen muutoksiin.
Iskunhälytyspiiri
Tämä piiri, jota löytyy usein autojen torjuntajärjestelmistä, hyödyntää LM358: ta, joka on määritetty kääntyväksi Schmitt-liipaisimeksi.Yhdistettynä pietsosähköisen anturin kanssa, se tunnistaa tehokkaasti mekaaniset värähtelyt tai iskut.Erityisiä vastuksia käytetään havaitsemisherkkyyden hienosäätöön, mikä helpottaa tarkkoja säätöjä eri asetuksille.Tällaiset järjestelmät kuvaavat, kuinka herkkyysasetukset tarvitsevat huolellista tasapainottamista väärien hälytysten estämiseksi samalla kun säilyttävät turvallisuuden.
LM358 IC -edut
Integroitu kaksoisoperaatiovahvistimet
LM358 sisältää kaksinkertaiset operatiiviset vahvistimet, jotka korvataan sisäisesti, mikä eliminoi useiden virtalähteiden tarpeen.Tämä yksinkertaistaa piirisuunnittelua ja tarjoaa tehokkuuden erilaisissa elektronisissa sovelluksissa.Integrointi edistää mutkatonta suunnitteluprosessia, optimoimalla komponenttien käyttöä ja vähentämällä kustannuksia, mikä tekee siitä arvokkaan rajoitetun resurssiasetuksessa.
Suora maanpinnan tunnistus
LM358: n kyky tarjota suora maanpinnan tunnistus ilman ylimääräisiä komponentteja on hyödyllistä.Tämä ominaisuus varmistaa anturi- ja instrumentointisovellusten tarkkuuden ja tarkkuuden yhdenmukaistaen yksinkertaisuuteen ja luotettavuuteen keskittyvien nykyaikaisten suunnitteluperiaatteiden kanssa.Käytännössä se tukee vakaata ja johdonmukaista toimintaa, etenkin sulautetuissa järjestelmissä ja kannettavissa laitteissa.
Soveltuvuus akkukäyttöisiin sovelluksiin
LM358 sopii hyvin akkukäyttöisiin laitteisiin sen pienen virrankulutuksen ja korkean hyötysuhteen vuoksi.Tämä ominaisuus säilyttää energiaa ja pidentää akun käyttöikää, mikä on edullista puettavissa tekniikassa ja kaukokartoitussovelluksissa.Sen saumaton integrointi akkujärjestelmiin vähentää huolto- ja toimintakustannuksia, mikä tarjoaa käytännön ratkaisun pitkittyneisiin käyttöönottoihin.
Yhteensopivuus erilaisten logiikkatasojen kanssa
IC: n yhteensopivuus monimuotoisten logiikan tasojen kanssa parantaa sopeutumiskykyä alustojen välillä.Tämä monipuolisuus on tärkeä sekoitetussa signaalissa ympäristöissä, joissa tarvitaan viestintää järjestelmien välillä.Erilaisten logiikkastandardien kanssa työskenteleminen korostaa sen soveltuvuutta sekä vanhoihin että nykyaikaisisiin järjestelmiin helpottaen tasaisempia siirtymiä ja integraatioita järjestelmän päivityksissä.
Usein kysyttyjä kysymyksiä [UKK]
1. Mihin LM358: iin käytetään?
LM358 -operatiivinen vahvistin löytää paikkansa sekä muuntimien vahvistimissa että tasavirtavahvistuksissa.Se myöntää jännitteenvahvistuksen 100 dB, mikä osoittaa sen sopeutumiskyvyn jännitespektrissä, joka vaihtelee välillä 3 V - 32 V yksittäisille virtalähteille ja ± 1,5 V: stä ± 16 V: iin kaksoistarvikkeissa.Tämä joustavuus kiehtoo, jotka syventyvät pienitehoisiin sovelluksiin.Monet arvostavat sen laajaa jännitealuetta, lievittäen sen integrointia sekä akkukäyttöisiin asetuksiin että perinteisiin vaihtovirtajärjestelmiin.
2. Mikä on ero LM741: n ja LM358: n välillä?
LM358: ta juhlitaan pienitehoisesta kulutuksestaan, joka vastaa akkutehokkaiden mallien tarpeita, toisin kuin LM741, joka yleensä toimii jännitekertailijana.Skenaarioissa, jotka priorisoivat virransuojelua, kuten kannettavissa laitteissa, LM358 on usein kiitettävä valinta.
3. Voidaanko LM324 ja LM358 korvata?
Vaikka LM324 ja LM358 jakavat joitain piirteitä, niiden PIN -määrät erottaa ne toisistaan.LM358 valitaan usein virtaviivaisiin piirimalleihin, jotka priorisoivat kompaktiuden ja tehokkuuden.Toisaalta LM324 tukee monimutkaisempia asennuksia, joissa on ylimääräisiä tapia, mikä mahdollistaa suuremman monipuolisuuden.Tämä ero vaikuttaa usein päätöksiin monimutkaisissa järjestelmissä, jotka vaativat laajaa integraatiota.
4. Voidaanko LM358 ja LM358 -laitteita käyttää vaihdettavasti piirissä?
LM358S -variantti kiinnittää huomion sen korotetulla tarkkuudella ja nopeudella, räätälöitynä skenaarioissa, jotka vaativat nopeaa vasteaikoja ja tarkkuutta.Näillä parannuksilla on vaikutusvaltainen rooli nykyaikaisissa suurnopeuspiirissä, joissa nopea reagointi on hyvä optimaaliseen järjestelmän suorituskykyyn.Monet huomauttavat, että LM358S tarjoaa paremman suorituskyvyn nopeasti siirtymisolosuhteissa, tukee vakautta ja luotettavuutta.
5. Mitkä ovat LM258: n edut verrattuna LM358: een?
LM258 erottuu teollisuusluokan vaihtoehtona, joka tunnetaan toimittavan erinomaisen suorituskyvyn kaupalliseen LM358: een verrattuna.Sen lisääntynyt kestävyys arvostetaan teollisuusympäristöissä, joissa olosuhteet ovat myrskyisiä.Tämä luotettavuus tekee LM258: sta usein suositun valinnan ankarissa ympäristöissä, joissa sekä kestävyys että suorituskyky ovat olennaisia.Monimuotoisissa sovelluksissa LM258: n tukevuus tekee siitä jatkuvasti luotettavan liittolaisen vaativissa tilanteissa.
