Kattava opas LM311D -vertailuun

Tämä artikkeli kaivaa LM311-jännitekertailuun, nopeaan, pienitehoiseen komponenttiin, joka on optimoitu tarkkaan jännitteen havaitsemiseen ja nopeaan vasteeseen.Se on ihanteellinen sovelluksiin, kuten signaalin ilmastointi ja analogia-digitaaliset muunnokset.Sen alhainen syöttövirta ja laaja jännitealueen mukautuvuus tekevät siitä monipuolisen käytettäväksi viestintäjärjestelmissä, anturisovelluksissa ja automaattisissa ohjauspiirissä.LM311: n vankka suorituskyky monissa olosuhteissa korostaa sen teollista joustavuutta, ja katamme sen tärkeimmät piirteet, mukaan lukien CAD -mallit, yhteensopivuus erilaisten logiikkajärjestelmien kanssa ja käytännölliset näkemykset, joiden avulla voit maksimoida sen integroinnin parannettuun järjestelmän suorituskykyyn.

Luettelo

CAD -malli

Symboli

Jalanjälki

3D -rakennemalli

Yleiskatsaus LM311D: stä

SeLM311DSopeutumiskyky loistaa kykynsä tukea monenlaisia ​​virtalähteitä.Sen suunnittelu varmistaa tehokkaan toiminnan kaksoisnapaisuustarvikkeilla, joita tyypillisesti käytetään operatiivisiin vahvistimiin, kuten ± 15 V, ja se sopeutuu saumattomasti 5 V: n logiikkajärjestelmiin.Tämä joustavuus parantaa sen roolia lukuisissa elektronisissa sovelluksissa, jolloin voit käsittää piirejä, jotka harmonisoivat sekä analogisia että digitaalisia elementtejä.Hienovarainen etu on hyödyntää tätä yhteensopivuutta monimutkaisten suunnitteluprosessien virtaviivaistamiseen.

LM311D erottuu laajalla yhteensopivuudellaan, joka kattaa useimmat TTL- ja MOS -logiikkapiirit.Tämä ominaisuus asettaa sen dynaamiseksi komponentiksi sekä vakiintuneissa että moderneissa elektronisissa ympäristöissä.Tämän vertailun integroinnin helppo integrointi sekoitettuihin signaalikehyksiin, joissa useita logiikkaperheitä on rinnakkain, on arvostettu piirin rajapinnan monimutkaisuuden vähentämisestä ja kehityksen aikajanan nopeuttamisesta.

LM311D: n kykynsä ohjaamiseen suoraan lamppujen ja releiden avulla LM311D pystyy käsittelemään jopa 50 V: tä 50 mA: n virrassa.Tämä ominaisuus on merkittävä sovelluksille, joissa vertailu ohjaa suoraan oheislaitteita, mikä mahdollistaa automaattiset ohjausjärjestelmät.LM311D: n tehokkuus näiden tehtävien suorittamisessa resonoi teollisissa tilanteissa, joissa sen luotettavuus eri olosuhteissa testataan usein.Useimmiten huomionarvoinen on tulo- ja lähtöjäristysominaisuus, joka antaa sinulle suuremman leveysasteen järjestelmän arkkitehtuurissa.Varmistamalla, että vertailu voi ajaa maaperän viitattuja kuormituksia ilman häiriöitä, voit saavuttaa johdonmukaisemman ja luotettavamman toiminnan osoittaen oivallisen käsityksen potentiaalisten signaalin häiriöiden esteistä hienostuneissa järjestelmissä.

LM311D: n ominaisuudet

Ominaisuus	Eritelmä
Enimmäistulovirta	150 NA
Suurin siirtymävirta	20 NA
Differentiaalitulon jännitealue	± 30 V
Virrankulutus	135 MW nopeudella ± 15 V
Toimitusjännite	+5 V - ± 15 V
Lähtövirta	50 Ma

Tekniset tiedot

Tyyppi	Parametri
Elinkaaren tila	Aktiivinen (viimeksi päivitetty: 7 kuukautta sitten)
Tehtaan läpimenoaika	25 viikkoa
Asentaa	Pintakori
Asennustyyppi	Pintakori
Paketti / kotelo	8-SOIC (0,154, 3,90 mm leveys)
Nastat	8
Paino	4.535924G
Elementtien lukumäärä	1
Käyttölämpötila	0 ° C ~ 70 ° C
Pakkaus	Putki
JESD-609-koodi	E4
Osien tila	Aktiivinen
Kosteuden herkkyystaso (MSL)	1 (rajoittamaton)
Päätteiden lukumäärä	8
ECCN -koodi	Ear99
Tyyppi	Yleinen tarkoitus
Terminaalipinta	Nikkeli/palladium/kulta (ni/pd/au)
Enimmäisvoiman hajoaminen	710MW
Terminaalin sijainti	Kaksois-
Terminaalimuoto	Lokisiipi
Toimintojen lukumäärä	1
Toimitusjännite	15 V
Perusosanumero	LM311
Nastaluku	8
Lähtötyyppi	DTL, MOS, avoin keräin, avoin emitter, RTL, TTL
Toimitusjännite	15 V
Piirien lukumäärä	1
Nimellinen toimitusvirta	7,5maa
Virran hajoaminen	710MW
Lähtövirta	50MA
Max -toimitusvirta	6Ma
Etenemisviive	200 ns
Lepotila	7,5maa
Kytke viiveaika päälle	200 ns
Reaktioaika	200 ns
Jännite - syöttö, yksi/kaksois (±)	5 V ~ 30 V ± 2,5 V ~ 15 V
Lähtövirta kanavaa kohti	200PA
Syöttöjännite (VOS)	7,5 mV
Neg Supply jännite - NOM (VSUP)	-15 V
Jännitteenvapaus	106.02DB
Keskimääräinen puolueellisuusvirta - Max (IIB)	0,3μA
Max -tulovirta	250NA
Kaksoisjännite	9V
Tulopoikkeamavirta	250NA
Jännite - Syöttösiirto (Max)	7,5mV @ ± 15 V
Virta - Syöttöpoikkeama (max)	0,25μA @ ± 15 V
Korkeus	1,25 mm
Pituus	5 mm
Leveys	4mm
Saavuttaa SVHC: n	Ei svhc
Säteilykovettuminen	Ei
ROHS -tila	ROHS3 -yhteensopiva
Lyijyvapaa	Lyijyvapaa

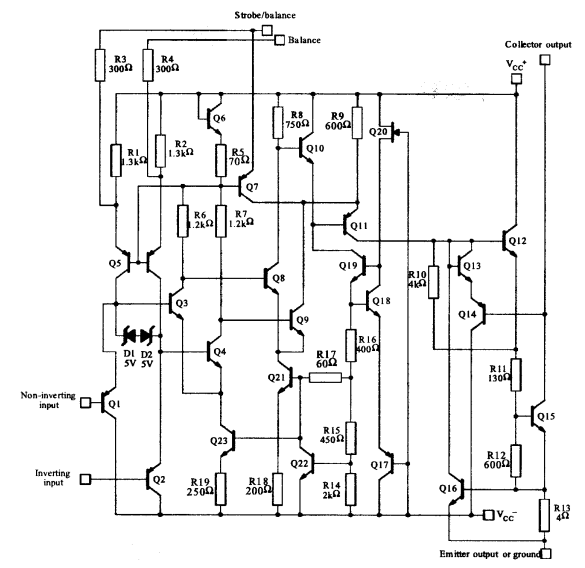

Toiminnallinen lohkokaavio

Kaavio

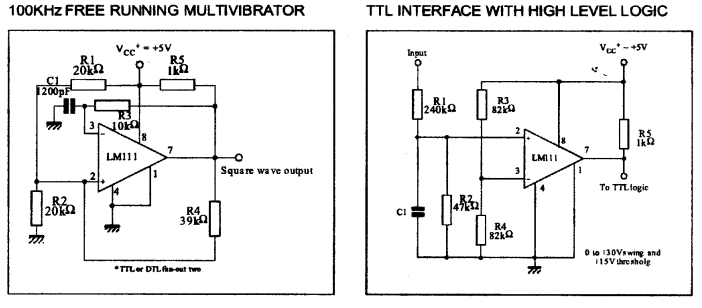

Tyypillinen sotilaskaavio

Paketti

LM311D: n valmistaja

STMICROESCONICS erottuu puolijohdeteknologiassa, mikä hyödyntää mikroelektroniikan syvällistä taitoa edistymisen stimuloimiseksi.Laaja valmistuskyky ja laaja IP -salkku, stmicroelectronics ylläpitää asemaansa teollisuudessa.Esittelemällä asiantuntemusta system-chip (SOC) -teknologiasta, he integroivat taitavasti vaihtelevat teknologia-alueet, mikä ilmentää modernin teknologisen lähentymisen olemusta.

Dynaamisena vaikutuksena mikroelektroniikassa, stmicroelectronics Spearheads -innovaatiot edistyneiden tekniikoiden avulla.Nämä tekniikat eivät vain kohoaa olemassa olevaa tekniikkaa, vaan myös tasoittavat tietä uraauurtavalle kehitykselle viestinnässä, tehokkuudessa ja skaalautuvuudessa.Järjestelmä-chip-tekniikalla on tärkeä rooli heidän ratkaisujensa sarjassa, joka tarjoaa useiden toimintojen integroinnin yksittäiseen siruun.Tällainen integrointi hienosäätää tuotesuunnittelua, talouden kustannukset ja parantaa suorituskyvyn tehokkuutta.

Tietotarvikkeet PDF

LM311D -tiedot:

LM111,211,311.pdf
