Erojen hajottaminen: TMC5160 vs. TMC2209 Stepper -ohjaimet

TMC2209 on suunniteltu toimittamaan ultrahuomaton suorituskyky kaksivaiheisille askelmoottoreille.Tämä moottorikuljettaja IC valitaan sovelluksiin, joissa toimintamelu on minimoitava.Samaan aikaan TMC5160 on voimalaitos askelmoottorin ohjaimien ja kuljettajan ICS: n keskuudessa, ja siinä on edistyneitä sarjaviestinnän rajapintoja.Tämä artikkeli paljastaa vastakohdat TMC5160: n ja TMC2209: n välillä, etsintä sisältää perusteellisen katsauksen niiden pinouteista, yksityiskohtaisista kertomuksista niiden ominaisuuksista, sovelluksista ja saumattomasta integroinnistaan ​​muihin komponentteihin.

Luettelo

Yleiskatsaus TMC5160: sta ja TMC2209: stä

Se TMC2209, joka tunnetaan erinomaisesti hiljaisesta toiminnastaan, on suunniteltu kaksivaiheisille askelmoottoreille.Se on taaksepäin yhteensopiva aikaisempien kuljettajien kanssa, kuten TMC2208, mikä mahdollistaa vaivattomat päivitykset.TMC2209: n ensisijainen ominaisuus on sen kyky toimia hiljaa, mikä tekee siitä ihanteellisen sovelluksille, minimoimalla melu, mukaan lukien 3D -tulostimet ja työpöydän CNC -koneet.Sitä vastoin TMC5160 Loistaa vankka askelmoottorin ohjain, joka on tunnistettu sarjaviestinnän ominaisuuksista.Tämä ominaisuus mahdollistaa erittäin hienostuneen moottorin hallinnan, tukemaan monimutkaisempia ja hienosäädettyjä toimintoja.Yksi TMC5160: n merkittävä ominaisuus on sen monipuolinen ramppigeneraattori, joka mahdollistaa automaattisen kohteen sijoittamisen.Tämä integrointi vähentää huomattavasti manuaalisen kalibroinnin ja hienosäätöjen tarvetta parantaen työnkulun tehokkuutta.

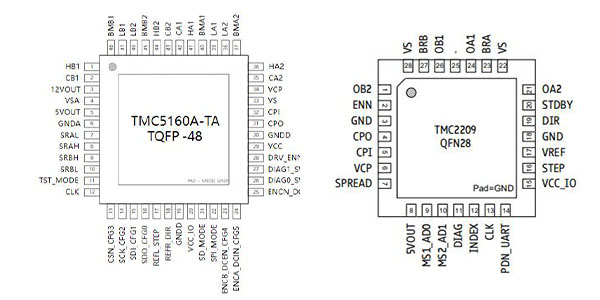

TMC5160: n ja TMC2209: n pinout

TMC5160: n ja TMC2209: n ominaisuudet

TMC5160 -ominaisuus ja hyöty

TMC5160 on suunniteltu kaksivaiheisille askelmoottoreille, joiden kelavirrat ovat 1A: sta useisiin kymmeniin AMP: iin, mikä tekee siitä mukautuvan moniin käyttötarkoituksiin.Tärkeimmät määritteet ovat liikkeenohjain, jossa on Sixpoint-ramppi, askel/likarajapinta, jolla on mikrovaiheinen interpolointi, ja käyttöjännite, joka vaihtelee välillä 8-60 V DC.Sen SPI- ja UART -rajapinnat tarjoavat joustavia yhteysvaihtoehtoja.Lisäksi kooderiliitäntä ja kaksoisviitekytkimen tulot nostavat tarkkuutta.TMC5160 tukee 256 mikrovaihetta täyden askeleen resoluutiota varmistaen saumattoman liikkeen ja huolellisen hallinnan.

Stealthchop2-tekniikka helpottaa ultra-quiet-operaatioita.Tämä ominaisuus arvostetaan ympäristöissä, joissa melun minimointi vaikuttaa syvästi työhön, leikkiin tai terapiaan.Lisäksi edistyneet kuormanhallintatekniikat, kuten DCStep, StallGuard2 ja CoolStep, maksimoivat suorituskyvyn vaihtelevissa olosuhteissa.Passiivisen jarrutuksen, kattavan suojausjärjestelmän ja kompaktin pakkauksen (TQFP48 tai QFN) sisällyttäminen parantaa edelleen sen voimakasta ja mukautuvaa suunnittelua.Nämä ominaisuudet tekevät TMC5160: sta, joka sopii laajalle tarkkuuskeskeisten sovellusten spektrille teollisuusautomaatiosta korkean suorituskyvyn 3D-tulostukseen.

TMC2209 -ominaisuus ja hyöty

TMC2209 palvelee kaksivaiheista askelmoottoreita, joiden huippuvirta on jopa 2,8A (2A RMS).Se sopii vähemmän vaativiin sovelluksiin verrattuna TMC5160: een.Alhaisemmasta virran kapasiteetistaan ​​huolimatta merkittäviin ominaisuuksiin sisältyy askel/likarajapinta konfiguroitavilla mikrovaiheilla (8, 16, 32 tai 64), sileys mikroplyyrien interpoloinnin avulla, joka varmistaa 256 mikrovaihetta ja stealthChop2-tekniikkaa hiljaiseen toimintaan.

Se toimii jännitealueella 4,75-29 V DC.Sisäisen aistivastuksen yksinkertaistavat mallia poistamalla lisäkomponenttien välttämättömyys.Passiivista jarrutusta ja vapaapyöräilyä täydennetään energiansäästövarastossa olevilla ominaisuuksilla, joita käytetään yleisen virrankulutuksen leikkaamiseen.IC: llä on myös laaja suoja ja diagnostiikka, varmistaen luotettavuuden ja kestävyyden.Sen kompakti muoto, joka sisältää suuren lämmön etana, tarjoaa tehokkaan lämmönhallinnan, mikä tekee siitä sopivan avaruusrajoitettuihin ja lämpöherkkiin sovelluksiin.

Pöytätietokoneiden 3D -tulostimista johdetut empiiriset tiedot korostavat TMC2209: n taitoa vähentää energiankulutusta suorituskyvyn ylläpitämisessä.Tämä esittelee sen soveltuvuutta koti- ja pienemmille toimistoympäristöille, joissa energiatehokkuus on yhä enemmän etusijalla.Mielenkiintoinen näkökulma on, että TMC2209 -ohjaimilla esiintyvät järjestelmät ovat jatkuvasti vähentyneen operatiivisen melun vähentyneenä, vaan myös parantuneet vähentyneen lämpöjännityksen vuoksi, mikä heijastaa tasapainoa suorituskyvyn ja kestävyyden välillä.

TMC5160: n ja TMC2209: n lohkokaavio

TMC5160 on erinomainen toimittaessaan kattavia liikkeenhallintaratkaisuja vankalla ulkoisella MOSFET-ohjaimen vaiheilla ja ylimmän tason virran säätelyllä.Tällaiset ominaisuudet tekevät siitä hyvin soveltuvan laajalle sovelluspaikalle, akkukäyttöisistä järjestelmistä korkeavirtaisiin sulautettuihin ratkaisuihin.Tulkitsemalla kohde -asennot TMC5160 automatisoi moottorin liikkeen ja sisältää pienen edistyneitä ominaisuuksia, jotka varmistavat tehokkaan, tarkan ja hiljaisen moottorin toiminnan.Vertailun vuoksi TMC2209 on huomattava skenaarioissa, jotka vaativat jopa 2A -moottorin virtaa kelaa kohti.Se käyttää SpreadCycle- ja stealthChop2: ta moottorin suorituskyvyn optimoimiseksi, moottorin melun vähentämiseksi ja valmiustilan virran hajoamisen minimoimiseksi.Tämä tehokkuus johtaa lyhyempiin suunnittelujaksoihin ja kilpailukykyisempiin tuotekehitys aikatauluihin.

TMC5160: n ja TMC2209: n soveltaminen

TMC5160 -sovellus

Robotiikassa, jossa korkean suorituskyvyn ominaisuudet tarjoavat selkärangan monimutkaisille, koordinoituille liikkeille, TMC5160 osoittautuu erinomaisesti automatisoituihin tehtäviin.Sen tarjoama huolellinen hallinta varmistaa, että robotiikka toimii saumattomasti.TMC5160: sta, koska se hallitsee moottorin ohjausta pienellä melulla ja poikkeuksellisella luotettavuudella, lisäämällä tekstiilien ja ompelukoneita, TMC5160 tarjoaa vertaansa vailla olevan tarkkuuden, varmistaen yhdenmukaiset ja virheettömät tuotokset.Tämä johdonmukaisuus nostaa tuotteen laatua ja nopeutta, mikä on hyvä erittäin kilpailukykyisessä tekstiiliteollisuudessa.Pakkauskoneet vaativat sujuvan liikkeen hallinnan pakattujen tavaroiden eheyden ylläpitämiseksi.TMC5160 tarjoaa tämän sujuvuuden, suojaa tuotteiden laadun pakkauksen aikana.

Lab -automaatiojärjestelmissä TMC5160: n tarkka moottorin ohjaus takaa tarkkoja ja toistettavia tuloksia, jotka ovat tärkeitä tutkimuksen luotettavuuden kannalta.Nopeat 3D-tulostimet, jotka riippuvat nopeudesta ja tarkkuudesta yksityiskohtaisten prototyyppien ja lopputuotteiden luomiseksi nopeasti, etsivät TMC5160: n arvokkaan komponentin.Tarjottu tarkkuus tukee näiden edistyneiden koneiden tehokkuutta.Nestemäinen käsittelyjärjestelmät sekä laboratorio- että teollisuusympäristöissä hyödyntävät TMC5160: ta tarkkaan nesteen hallintaan.Alat, kuten lääkkeet ja biokemiallinen analyysi, vaativat tällaisia ​​suuria tarkkuussovelluksia.

Lääketieteelliset laitteet hyötyvät TMC5160: n luotettavasta suorituskyvystä ja alhaisista sähkömagneettisista häiriöistä potilasturvallisuuden ja laitteen tehokkuuden suhteen.Toimistoautomaatiolaitteet näkevät niiden toiminnallisuuden parantuneen TMC5160: n hiljaisen toiminnan ja tarkan ohjauksen vuoksi, mikä luo helpomman työtilan.CCTV -järjestelmät, pankkiautomaatit ja pumput ja venttiilit käyttävät kaikki TMC5160: ta, mikä johtaa parantuneeseen valvontaan selkeyteen, rahoitustransaktioiden luotettavuuteen ja tehokkaaseen nesteen hallintaan.Jokainen näistä sovelluksista osoittaa TMC5160: n laajan hyödyllisyyden.

TMC2209 -sovellus

TMC2209 on muotoiltu saumattoman integroinnin ja lisääntyneen tehokkuuden saavuttamiseksi, mikä tekee siitä ihanteellisen valinnan järjestelmän päivityksiin ja uusiin malleihin eri aloilla.3D -tulostimissa sen alhainen virrankulutus ja hiljainen toimintamuutos vähentämällä toimintakustannuksia ja minimoimalla melun pilaantuminen.Toimisto- ja kodin automaatiolaitteet hyötyvät suuresti TMC2209: n suoraviivaisesta toteutuksesta ja luotettavuudesta lisäämällä päivittäisten toimintojen helppoutta ja toimintaa.TMC2209: tä käyttävät tekstiilikoneet saavuttavat paremman toiminnan tehokkuuden ja niillä on vähemmän ylläpitokysymyksiä, mikä johtaa jatkuvasti korkeaan tuotteen laatuun.

CCTV -järjestelmien voitto TMC2209: n hiljaisesta toiminnasta, jota käytetään asetuksissa, joissa taustamelu voi häiritä äänen selkeyttä.Pankkiautomaatit käyttävät TMC2209: tä sujuvan ja luotettavan suorituskyvyn varmistamiseksi, mikä on erinomainen turvallisiin ja tehokkaisiin finanssitoimiin.LVI-järjestelmät käyttävät sisäilman laatua ja mukavuutta, hyödyntävät TMC2209: n energiatehokasta ja hiljaista moottorin hallintaa parantaen ympäristöä.Akkukäyttöiset laitteet näkevät parannukset sekä pitkäikäisyydessä että tehokkuudessa TMC2209: n vähä energian kulutuksen ansiosta, mikä lisää kannettavien laitteiden käytännöllisyyttä ja kestävyyttä.

TMC5160: n ja TMC2209: n sovelluspiiri

TMC5160 -sovelluspiiri

TMC5160 integroi moottorin ohjauslogiikan, mikä eliminoi ulkoisen ohjelmistojen osallistumisen välttämättömyyden.Tässä itseluottamissuunnittelussa on kuuden pisteen ramppigeneraattori, joka parantaa moottorin suorituskykyä.Ominaisuudet, kuten stealthchop, DCSTEP, CoolStep ja StallGuard2, tarjoavat monipuolisen ja tehokkaan moottorin ohjauksen.TMC5160 tukee korkeampia jännitteitä ja moottorivirtoja, jotka ylittävät edeltäjät, kuten TMC2100, TMC2130 ja TMC5130 -perheet.Nämä kehitykset tekevät TMC5160: sta sopivan vaativiin sovelluksiin, joissa tarvitaan tarkkaa hallintaa ja mukautumiskykyä.Teollisuus, kuten robotiikka ja CNC -koneet, hyötyvät erityisesti näistä ominaisuuksista.STEACHCHOP-tekniikka varmistaa melutonta toimintaa asetuksissa, joissa kuiskausvalous on välttämätöntä.Käytännöllinen käyttö osoittaa, että StallGuard2: n integrointi voi luotettavasti ennustaa mekaanisia ylikuormituksia, estäen vaurioita ja pidentäen moottorin käyttöikää.

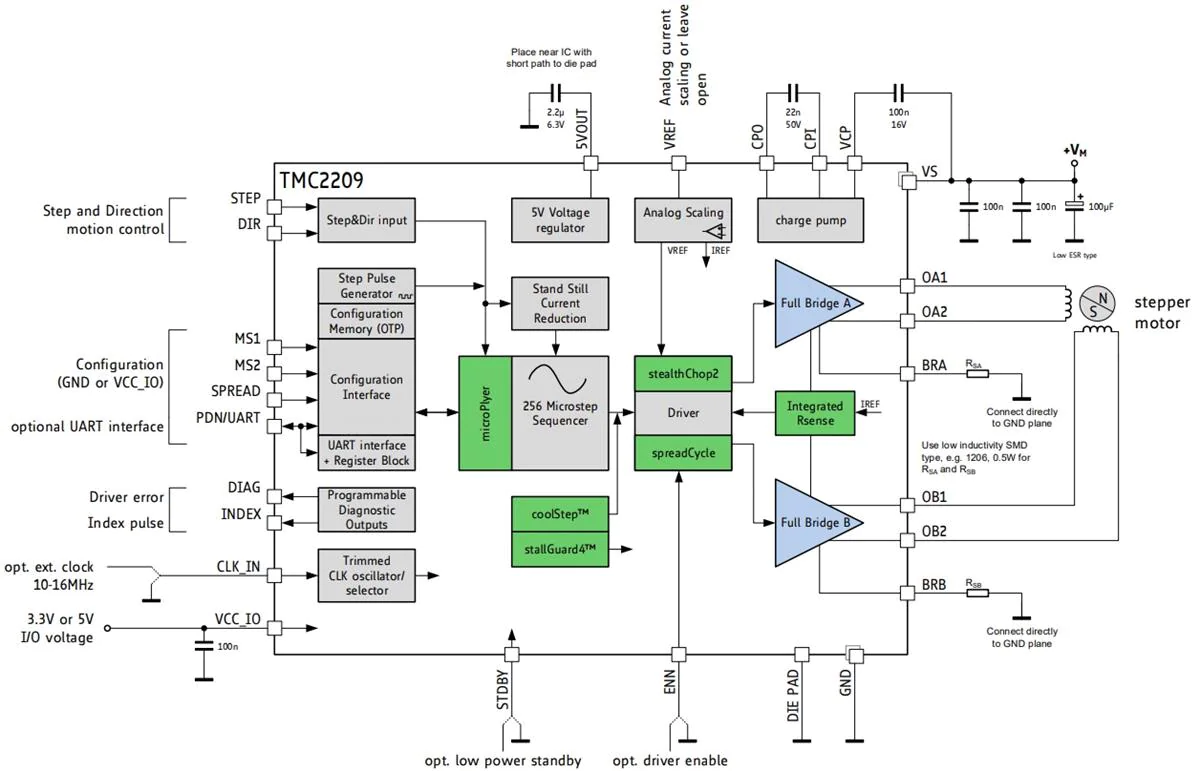

TMC2209 -sovelluspiiri

TMC2209, rajoitetulla ohjaustapoillaan, priorisoi yksinkertaisuuden ja tehokkuuden.Suorasta suunnittelustaan ​​huolimatta se tarjoaa konfiguroitavia mikrovaiheisia resoluutioita (8, 16, 32 tai 64) vastaamaan erilaisia ​​tarkkuusvaatimuksia.Suuri tarkkuus, energiatehokkuus, luotettavuus ja sujuva toiminta, TMC2209 on trinamic -tuotteiden tunnusmerkki.Tehokas virranhallinta ja alhainen lämmön hajoaminen tekevät TMC2209: stä ihanteellisen sovelluksiin, joissa vaaditaan energiansäästöä ja luotettavuutta.Esimerkiksi 3D -tulostussovellukset hyötyvät vähentyneistä värähtelyistä ja melusta, mikä parantaa tulostuslaatua.Toisten mielestä sen energiatehokkuus lisää laitteidensa pitkäikäisyyttä ja vakautta.

Johtopäätös

TMC2209 hyödyntää UART -käyttöliittymää ja tarjoaa parannettua moottorin toiminnan hallintaa.SPI: n kautta kytketty TMC5160 laajentaa lisätoimintoja, jotka ovat samanlaisia ​​kuin TMC2209: n tarjoamat, SPI -viestinnän lisäyksellä.Sekä TMC2209- että TMC5160 -sarja tunnustetaan edistyneestä stealthchop2 -tekniikastaan, joka tunnetaan toimittavan poikkeuksellisen suorituskyvyn korkeampien kiihtyvyyksien alla.Tämä tila on arvokas sovelluksissa, jotka vaativat hiljaista käyttöä ja sujuvaa moottorin ohjausta.

Usein kysyttyjä kysymyksiä [UKK]

1. Mikä on TMC2209?

TMC2209 on ultra-haiseva moottorin ohjaimen integroitu piiri (IC), joka on erikoistunut kohinan ja tärinän minimoimiseen askelmoottoreissa.Sen korkea hyötysuhde tekee siitä ihanteellisen ympäristöille, jotka vaativat hiljaista ja sujuvaa toimintaa, kuten 3D-tulostimia ja korkean tarkkailukoneita.

2. Mikä on TMC5160?

TMC5160 on suuritehoinen askelmoottorin ohjain, joka tunnetaan tarjoavan edistyneitä moottorin ohjausominaisuuksia.Se pystyy hallitsemaan korkeita virtauksia ja on varustettu useilla moottorin ohjaustoiminnoilla.Tämä tekee siitä ratkaisun teollisuus- ja robottisovelluksiin, jotka vaativat vankkaa suorituskykyä.

3. Mikä on täysin TMC5160: n sisällä?

TMC5160 sisältää kaikki askelmoottorin ohjaus- ja logiikkakomponentit tarjoamalla yksinkertaistetun järjestelmän suunnittelun.Siinä on integroitu virranohjaus, liikkeenohjaimen ominaisuudet ja erilaisia ​​diagnostisia toimintoja, jotka kaikki yhdistetään yhdeksi siruksi.

4. Mitkä ovat TMC5160: n ainutlaatuiset parannukset?

TMC5160: n ainutlaatuiset parannukset johtuvat sen järjestelmästä-chip (SOC) -integraatiosta, joka yhdistää useita toimintoja yhdessä sirussa.Tämä integrointi parantaa suorituskykyä ja mahdollistaa edistyneen diagnostiikan, tehokkaan virranhallinnan ja parannetun liikkeenhallinnan tarkkuuden.

5. Mikä on TMC2209: n kriittisin asetus?

TMC2209: n vaikutusvaltaisin asetus on mikroasteen resoluutio.Tämän asetuksen säätäminen vaikuttaa moottorin sileyteen ja liikkeiden tarkkuuteen.Tämän parametrin hienosäätö mahdollistaa moottorin asennon ja nopeuden tarkan hallinnan sovelluksille, joissa toivotaan suurta yksityiskohtia ja minimaalista melua.

6. Kuinka jäähdyttää SilentStepsticks?

TMC2209: Kiinnitä pieni jäähdytyselementti PCB: n yläpuolelle virtauksiin, jotka ovat jopa 1A RMS: iin.Suurempien virtojen kohdalla käytät jäähdytyspuhallinta ylimääräisen lämpökuorman käsittelemiseen, vastaten reaalimaailman tarpeita jatkuvaa suorituskykyä varten.

TMC5160: Varmista riittävä ilmankierto laitteen ympärillä virtauksille, jotka ovat jopa 2A RMS: ää.Kun käsitellään 2A RMS: n ylittäviä virtauksia, ja jäähdytettäessä ulkoisia mosfettejä ja šunttivastuksia jäähdytyspuhallin on tarpeen.Tämä on suuren voiman elektroniikan vakiokäytäntöjen mukainen luotettavuuden ja pitkäikäisyyden ylläpitämiseksi voimakkaiden operatiivisten vaatimusten mukaisesti.
