Kattava opas Arduino Uno R4 -minimiin

Arduino UNO R4-minima on seuraavan sukupolven päivitys rakastettuun Arduino UNO -sarjaan, jossa yhdistyvät tuttu muotokerroin parannettuun suorituskykyyn ja laajennetuihin ominaisuuksiin.Tämä uusi malli korvaa ytimessä perinteisen 8-bittisen AVR-mikrokontrollerin tehokkaalla 32-bittisellä käsivarren Cortex-M4: llä, mikä lisää muistia ja nopeampaa käsittelyä monimutkaisten projektien torjumiseksi.Tämän kyvyn lisääntymisen avulla voit tutkia monimutkaisempia sovelluksia, etenkin IoT: n, robotiikan ja tietointensiivisten projektien kaltaisilla alueilla uhraamatta yhteensopivuutta laajan arduino-kilpien ja lisävarusteiden kanssa.Renesas R7FA4M1AB3CFM#AA0 -mikrokontrolleri Tämän levyn keskellä tarjoaa vankat ominaisuudet, mikä tekee UNO R4 -minimista monipuolisen työkalun sinulle.Koulutuksesta ammatillisiin ympäristöihin tämä päivitys edustaa saumattomia siltoja klassisen yksinkertaisuuden ja modernin toiminnallisuuden välillä, avaamalla uusia mahdollisuuksia sulautetussa elektroniikassa.

Luettelo

Yleiskatsaus Arduino Uno R4 -minimiin

5 V: n logiikkatasolla Arduino UNO R4 -minimit synkronoivat vaivattomasti olemassa olevien Arduino -kilpien lukuisten kanssa säilyttäen harmonian aiempien mallien kanssa.Tämä kyky tarjoaa vaivattoman siirtymisen niille, jotka haluavat parantaa heidän luomuksiaan tekemättä merkittäviä laitteistomuutoksia.Integraation helppous virkistää sekä uusia että jatkuvia projekteja, edistäen innovaatioita ja virtaviivaistavan kehityksen etenemistä.

Hallituksen voima voidaan valjastaa USB-C-portin, Barrel Jackin ja Vin-tapin kautta.Tällaiset monipuoliset sähkövaihtoehdot antavat leveysasteen valita, mikä parhaiten palvelee heidän projektinsa tavoitteita.Nykyaikaisen USB-C-portin sisällyttäminen toistaa laajemman tekniikan muutoksen, joka tarjoaa paremman kestävyyden ja helppokäyttöisyyden edeltäviin liittimiin verrattuna.Lisäksi Buck -muunnin navigoi asiantuntevasti korkeampia syöttöjännitteitä 5 V: n lähdön vakauttamiseksi, energiatehokkuuden ja laitteen luotettavuuden optimoimiseksi.

Se R7FA4M1AB3CFM#AA0 Mikrokontrolleri kutsuu sinut tutkimaan sen edistyneitä toimintoja, Mukana 12-bittinen analoginen-digitaalimuunnin (ADC) ja kosketustunnistus. Lukuisten sarjarajapintojen tukemana se valmistaa tietä monimutkaiselle ja kiinnostavat projektit.Nämä elementit käsittävät kankaan mukauttamista varten ja eteenpäin suuntautuvat mallit.Se palvelee pyrkimyksiä, alkeellisista tehtävistä monimutkaisiin haasteisiin, esittelemällä Tämän mikrokontrollerin maiseman mukautumiskyky.

Eritelmä	Arvo
Mikrokontrolleriperhe	Renesas RA4m1
Ydin	ARM CORTEX-M4
Kellonopeus	48MHz
Flash -muisti	256 kt
Ryntätä	32 kt
I/O -nastajen lukumäärä	81
Käyttöjännite	1,6 V - 5,5 V
ADC -kanavat	18 x 14-bittinen
DAC -kanavat	1 x 8-bittinen, 2 x 12-bittinen
Viestintärajapinnat	Canbus, I2C, SPI, UART, USB
Ajastimet/pwm	Kyllä
Paketti	64-nastainen LQFP
Käyttölämpötila	-40 ° C -105 ° C
Mitat	10 mm x 10 mm
Nastaluku	64

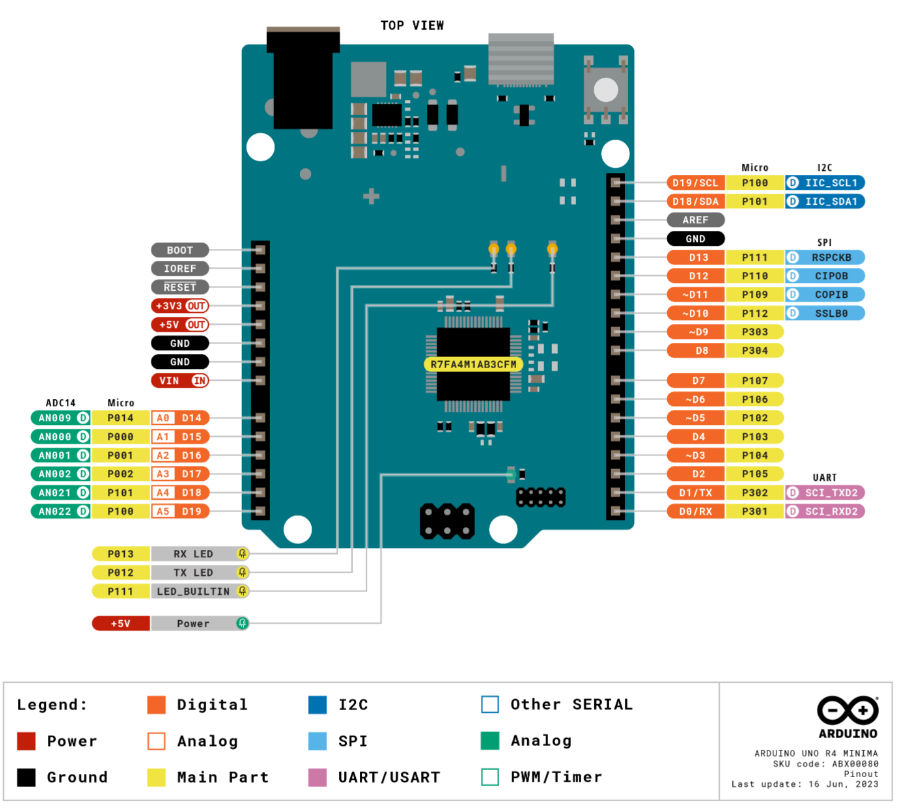

Asettelu

Arduino Uno R4 -minimien ominaisuudet

Ominaisuus	Eritelmä
Mikrokontrolleri	Renesas R7FA4M1AB3CFM#AA0 (Arm Cortex-M4)
Käyttöjännite	5V
Digitaalinen I/O -nastat	14
Analoginen tulotappi	6
Flash -muisti	256 kb
Sram	32 kb
USB -liitin	USB-C
Virranliitin	Tynnyri
Laivamuunnin	Buck -muunnin

Arduino Uno R4 -minimien sovellukset

Ohjelmointiprojektit

Arduino UNO R4 -minimien avulla voit kohdata portin löytöön, jota avustavat saavutettavissa oleva rajapinta ja elinvoimainen yhteisö.Kun he ovat uppoutuneet koodauksen ja elektroniikan olemuksen oppimiseen, lauta tarjoaa käytännön leikkipaikan yksinkertaisten piirejen asettamiseen ja lopullisten tehtävien automatisointiin.Tyypillisesti voit aloittaa hankkeita, kuten LED -välähdytyskuvioiden muotoilun tai lämpötilaanturien hyödyntäminen, jotka viljelevät perustaidoja monimutkaisten mallien torjumiseksi.Tällaiset yritykset luovat merkityksellisiä oppimiskokemuksia, jotka sallivat kokeilun digitaalisilla ja analogisilla lähdöillä, jotka yhdistävät nimellisen tiedon ja käytännön sovelluksen.

Koulutus- ja STEM -sitoutuminen

Koulutusmaailmassa tämä hallitus on erinomainen tekemällä monimutkaisia ​​teorioita sulavammiksi, ja siitä tulee siten suosittu työkalu.Keskittymällä STEM: ään, voit käyttää Arduino UNO R4 -minimiä esimerkkinä ohjelmistojen ja laitteistojen välisestä tanssista.Luokkahuoneyrityksiä voi sisältää alkeellisten sääasemien rakentamisen tai opiskelijoiden koodaavat perusrobotit, jotka kasvattavat syvällistä käsitystä anturi- ja toimilaitteiden vuorovaikutuksista.Arduinon esittely opetussuunnitelmaan ei vain ylitä tutkimuksia, vaan myös provosoi vakavaa päättelyä, kiehtoen samalla tavalla kuin innovaatioiden ja mielikuvituksen rajaton potentiaali.

IoT -järjestelmän kehittäminen

Arduino UNO R4 -minimien (IoT) -järjestelmien (IoT) -järjestelmien keksinnön ajan tulee mukautuvaksi, taloudelliseksi siltaksi, joka yhdistää konkreettiset laitteet digitaalisiin maisemiin.Voit hyödyntää levyä älykkäiden kodin laitteiden, puettavan tekniikan ja muiden toisiinsa kytkettyjen laitteiden prototyyppien poistamisessa.Integroimalla Bluetooth- tai WiFi-moduulit voit ilmaista järjestelmiä reaaliaikaiseen ympäristöhallintaan ja seurantaan.Esimerkiksi älykkään kastelujärjestelmän luominen, joka reagoi todellisiin säätietoihin, osoittaa hallituksen kykyä vahvistaa tehokkuutta ja kestävyyttä, korostaen tekniikan harmoniaa päivittäisen olemassaolon kanssa ja inspiroivat innovaatioita henkilökohtaisten ja teollisuusspektrien välillä.

Robottipalvelun hallinta

Arduino UNO R4 -minimien hyödyntäminen muuttaa robottipalvelujen manipuloinnin intuitiiviseksi pyrkimykseksi robotiikan harrastajille.Se tarjoaa vankan perustan robottivarsien, itseohjattujen ajoneuvojen ja tarkan liikkeen koordinaation vaativien tehtävien kehittämiselle.Levyn ohjelmointi servomoottoreiden navigoimiseksi paljastaa käsityksen liikkeen dynamiikasta ja palautejärjestelmistä avaimen automaatioon, samanlainen kuin teollisuusrobotiikassa löydetty tarkkuus.Aktiivisen sitoutumisen kautta servoohjausprojekteihin voit saada palkitsevan mahdollisuuden muuttaa abstraktit ohjelmointiideoita todellisiksi tuloksiksi.

Kodin automaatio

Kotiautomaatiota varten Arduino UNO R4 -minima toimii lopullisena elementtinä, mikä mahdollistaa saumattomat laite -vuorovaikutukset.Voit valjastaa sen kykynsä luoda automaatioratkaisuja valaistukseen, ilmastonsäädäntöön ja turvallisuuden parantamiseen kotitalouksissa.Yhdistämällä mikrokontrollerit anturien ja toimilaitteiden kanssa, pohditaan mukavuuden ja tekniikan harmonista integrointia yhdistämällä eristetyt laitteet saumattomaan älykkään ekosysteemiin.Nämä toteutukset eivät vain lisää mukavuutta, vaan myös korostavat vakiintuneen ja etenevän tekniikan monimutkaista fuusiota jokapäiväisen elämän rikastuttamiseksi.

Arduino UNO R4 -minimien tekniset tekniset tiedot

Luokka	Eritelmä
Hallitus	Nimi: Arduino® UNO R4 -minimi
	SKU: ABX00080
Mikrokontrolleri	Renesas RA4M1 (ARM® Cortex®-M4)
USB	USB-C® (ohjelmointiportti)
Nastat	Digitaalinen I/O -nastat: 14
	Analogiset tulotapit: 6
	DAC: 1
	PWM -nastat: 6
Viestintä Voima	UART: Kyllä, 1x
	I2C: Kyllä, 1x
	SPI: Kyllä, 1x
	Can: Kyllä, 1 voi bussi
	Piirinkäyttöjännite: 5 V
	Tulojännite (VIN): 6-24 v
	DC -virta per i/o -nasta: 8 Ma
Kellonopeus	Pääydin: 48 MHz
Muisti	RA4M1: 256 kb Flash, 32 kb Ram
Mitat	Leveys: 68,85 mm
	Pituus: 53,34 mm

Vaihtoehtoiset Arduino -levyt

Arduinon elinvoimaisessa maailmassa vaihtoehtoja perinteiselle Arduino UNO: lle on runsaasti.Tähän sisältyy laudat, kuten Arduino Nano, Micro ja Pro Mini.Jokaisessa näistä muunnelmista on ainutlaatuisia ominaisuuksia, jotka on räätälöity täyttämään erilaisia ​​projektivaatimuksia ja rajoituksia.Näiden levyjen erityispiirteiden tarttuminen voi vaikuttaa syvästi valintaan valitsemalla tietylle projektille sopivin työkalu.

Olla Arduino -nano: Tämä kompakti, leipälevyn yhteensopiva Marvel on erinomainen sulautetuissa sovelluksissa, joissa taloustila koskettaa suunnittelufilosofian sydäntä.Nano ylläpitää UNO: ssa nähtyä vankkaa suorituskykyä tarjoamalla avaruustietoisemman ratkaisun uhraamatta kykyä.

Olla Arduino Micro: Lisätaput ja USB -yhteydet mikro kattaa monipuolisuuden.Enimmäkseen prototyyppivaiheen aikana nämä ominaisuudet osoittautuvat arvokkaiksi tarjoamalla laajennetut I/O -vaihtoehdot, jotka voivat parantaa kehitystehtävien tehokkuutta.

Olla Arduino Pro Mini: Räätälöity puettaville ja kannettaville sovelluksille, Pro Mini -sovellus poistaa USB -portin luodakseen entistä pienemmän muodon.Tämä suunnitteluvalinta edellyttää ulkoista FTDI-kaapelia ohjelmointia varten, ultra-kompakti laitteita harjoittavien usein omaksuneen kompromissin.

Olla Spark Fun Red Board QWIIC: Spark Fun Red Board QWIIC vangitsee huomion upottamalla QWIIC Connect -järjestelmä, joka yksinkertaistaa I2C -yhteyksiä ja rikastuttaa prototyyppiprosessia laajalla komponentteilla.Vedottamalla johdotuksen monimutkaisuutta se edistää luotettavien, visuaalisesti houkuttelevien hankkeiden luomista, mikä on houkutteleva tekijä niille, jotka vaalivat sekä eleganssia että toiminnallisuutta teknologisissa pyrkimyksissään.

• tEensy LC: Tarjoaa hienostuneita ominaisuuksia, kuten 32-bittinen ARM-prosessori.Tämä lauta tasoittaa tietä usein tehokkaammille malleille.Sen saumattoman yhteensopivuus Arduino IDE: n kanssa antaa sinun hyödyntää sen edistyneitä toimintoja kohtaamatta kohtuuttomia oppimishaasteita.

Arduino UNO R4 Miniman ja Nanon väliset erot

Ominaisuus	Arduino UNO R4 minim	Arduino -nano
Mikrokontrolleri	Renesas RA4M1 (ARM® Cortex®-M4)	ATMEGA328
Kellonopeus	Pääydin: 48 MHz / ESP32-S3: enintään 240 MHz	16 MHz
Flash -muisti	RA4M1: 256 KB / ESP32-S3: 384 KB	32 kb
Sram	RA4M1: 32 KB / ESP32-S3: 512 KB	2 kt
Käyttöjännite	5V (ESP32-S3 on 3,3 V)	5V
Digitaalinen I/O -nastat	14	14 (joista 6 tarjoaa PWM -lähtöä)
Analoginen tulotappi	A0 - A5	8 (A0 - A7)
Analoginen lähtötapit	-	-
Pwm -nastat	D3, D5, D6, D9, D10, D11	6 (D3, D5, D6, D9, D10, D11)
Liitettävyys	Wi-Fi- ja Bluetooth-ominaisuudet ESP32-S3: n kautta Espressif	-
Mitat (leveys x pituus)	68,85 x 53,34 mm	18 x 45 mm

Korotetun linjan seuraavan robotin rakentaminen Arduino UNO R4-minimiin

Linja-seuraavan robotin luominen Arduino UNO R4-minimien kanssa tarjoaa innostavan pääsyn robotiikkaan.Tämä tehtävä sisältää kaivamisen anturin integroinnin dynamiikkaan, motorisen ohjauksen erottamisen hallitseminen ja itsenäisten navigointistrategioiden tutkiminen.

Komponentit ja toiminnallisuus

Olla Arduino UNO R4 minim: Tämä mikrokontrolleri toimii robotin kognitiivisena keskuksena.Se käsittelee antureista ja lähettää tulosten tulokset moottoreihin, mikä mahdollistaa robotin liukumisen tarkoituksella.Avoimen lähdekoodin luonteensa avulla on ohjelmoitavaa suorittaa edistyneissä navigointivelvollisuuksissa aktiivisia hienostuneita algoritmeja, rikastuttamalla prosessia sekä strategialla että kekseliäisyydellä.

Olla Moottorin kuljettaja (L298N): L298N -moottorin kuljettaja orkesteroi robotin liikkeet hienovaraisesti hallitsemalla tasavirtamoottorien tarkkuuden hallintaa.Se kääntää mikrokontrollerin elektronisen kielen kiihtyvyyden, hidastumisen ja käännösten nestemäisiin vaikutuksiin.Näiden liikkeiden harmonialla on erittäin merkitys, koska robotti pysyy ennalta määrättyyn etenemiseen.

Olla IR -anturit : Robotin havainnollisina avustajina nämä anturit ovat strategisesti sijoitettuja johdonmukaisesti välittämään todellista sijaintipalautetta radan suhteen.Tämä keskeytymätön tiedonsiirto muodostaa radan säätöjen selkärangan, joka varmistaa yhdenmukaisen radan tarttumisen jopa siirtyvien pintaolosuhteiden keskellä.

Robotin arkkitehtuurin laatiminen

Olla Kokoonpano ja yhteydet: Robotin rakentaminen sisältää vahvan yhteyksien, jotka yhdistävät mikrokontrollerin, anturien ja moottorin ohjaimen, yhdistämisen.Jokaisella linkillä on avainrooli tiedon tehokkaassa viestinnässä.Testaus- ja vianetsinnän syklinen rutiini lisää kattavaa käsitystä elektronisista piirien välisistä suhteista ja käytännöllisistä ongelmanratkaisuista.

Olla Kalibrointi ja ohjelmointi: Tässä vaiheessa mielikuvitus lähentyy tarkasti.Käsittely vaativa koodi mahdollistaa anturin lukemien ja vastaavien liikkeen säätöjen tulkinnan.Huolellinen anturin kalibrointi mahtuu vaihteleviin valaisimiin ja pintaolosuhteisiin, jotka ylläpitävät toiminnan eheyttä erilaisissa ympäristöissä.
