74LS08 ja kaksi syöttöporttia IC: Pinout ja tekniset tiedot

74LS08-integroitu piiri (IC), 74xx-sarjan näkyvä jäsen, erottuu sen nelinkertaisesta 2-tulehdusta ja porteista, joista kukin saa Schottky-transistorit nopeaa digitaalista sovellusta varten.Tässä artikkelissa tutkitaan 74LS08: n eritelmiä, PIN -kokoonpanoja ja käytännön käyttöä korostaen sen roolia järjestelmän tehokkuuden ja luotettavuuden parantamisessa monissa teknologisissa ympäristöissä.Kattavan analyysin avulla tämän artikkelin tavoitteena on tarjota arvokkaita näkemyksiä digitaalisten järjestelmien optimoinnista monipuolisen ja vankan 74LS08 IC: n avulla.

Luettelo

Mikä on 74LS08?

Se 74LS08 Integroitu piiri kattaa neljä erillistä ja porttia, joista jokaisessa on kaksi tuloa, hyödyntäen Schottky -transistoreita nopean logiikkaoperaatioiden helpottamiseksi.Monet valitsevat usein 74LS08 digitaalisille järjestelmille, joissa nopea vastaus ja tehokkuus lisäävät innovaatioita.Sen suunnittelu tukee tietojenkäsittelyn ja viestinnän logiikkatoimintoja, mikä mahdollistaa suorituskyvyn optimoinnin piirin monimutkaisuuksien spektrissä.74LS08: n integrointi vaatii vivahteistisen suunnittelun.Sinun on varmistettava, että se sopii hyvin muiden komponenttien kanssa ottaen huomioon elementit, kuten signaalin eheys ja tehotehokkuus.Haasteet valaisevat usein näitä näkökohtia, ja taitava hienosäätämällä heidän lähestymistapojaan niiden tehokkaan käsittelemiseksi.74LS08 rikastuttaa logiikan prosessointia nopeudellaan ja luotettavalla toiminnallisuudellaan.Sen huomaavainen integrointi voi korottaa piirikykyjä, jotka ilmentävät teknologisessa suunnittelussa.Aiheeseen liittyviä malleja koskevat näkemykset lisäävät tuloksia edelleen ja esittelevät näiden tekniikoiden toisiinsa liittyvän.

74LS08 -vastaavat

Olla 74LS73

Olla 74LS00

Olla 74LS02

Olla 74LS04

Olla 74LS138

Olla SN54LS08

Olla IC 7408

Olla HEF4081

74LS08 -nastakokoonpano

Pinanumero	Kuvaus
Ja portti 1
1	A1-INTUT1 portin 1
2	B1-INTUT2 portin 1
3	Gate1: n y1-lähtö
Ja portti 2
4	A2-outto1 portin 2
5	B2-INTUT2 portin 2
6	Y2-lähtö Gate2: sta
Ja portti 3
9	Portin 3-outto1
10	B3-INTUP2 portin 3
8	Y3-lähtö Gate3: sta
Ja portti 4
12	Portin 4 A4-outto1
13	B4-outto2 portin 4
11	Y4-lähtö Gate4: stä
Jaetut päätelaitteet
7	Gnd- kytketty maahan
14	VCC-kytketty positiiviseen jännitteeseen voiman aikaansaamiseksi kaikki neljä porttia

74LS08 -symboli ja jalanjälki

74LS08: n tekniset tiedot

Signatics Corp 74LS08: n tekniset tekniset tiedot, määritteet ja parametrit, mukaan lukien osat, joilla on vertailukelpoiset eritelmät 74LS08N: ään.

Tyyppi	Parametri
Pintakori	EI
HTS -koodi	8542.39.00.01
Terminaalimuoto	Reikä
Toimitusjännite	5V
Pätevyystila	Ei pätevä
Syöttöjännite-Max (VSUP)	5,25 V
Syöttöjännite-min (VSUP)	4,75 V
Tulosten lukumäärä	2
Etenemisviive (TPD)	20 ns
PITTÄMÄT	14
Terminaalin sijainti	Kaksois-
Toimintojen lukumäärä	4
JESD-30-koodi	R-PDIP-T14
Käyttölämpötila (Max)	70 ° C
Lämpötila -aste	Kaupallinen
Perhe	Ls
Logiikka IC -tyyppi	Ja portti

Ominaisuudet 74LS08

Energiatehokkuus ja virtalähde

74LS08 toimii saumattomasti 5 V: n syöttöllä, mikä vetää minimaalista virtaa.Tämä ominaisuus parantaa vetoomustaan ​​akkukäyttöisten malleihin, joissa energiansäästö on avain laitteen käyttöiän pidentämiseen.Lisäksi rajoitettu tehoveto auttaa ylläpitämään alhaisempia lämpötiloja, mikä on hyödyllistä kompaktissa piirijärjestelyissä.

Lähtövirta

Jokainen portti voi tuottaa jopa 8 mA: ta, mikä virtaa riittävästi erilaisia ​​TTL -logiikkapiirejä.Tämä nykyinen kapasiteetti varmistaa yhteensopivuuden erilaisten digitaalisten komponenttien kanssa.Järjestelmäsuunnittelussa on hyvä hallita kutakin porttia tämän nykyisen kynnysarvon sisällä tarpeettoman kulumisen välttämiseksi ja IC: n kestävyyden turvaamiseksi.

Ajoitusominaisuudet

Noin 18NS: n nousu- ja laskuaikojen esittämisessä 74LS08 pukeutuu sovelluksiin, jotka tarvitsevat maltillista nopeutta.Nämä ajoitusominaisuudet palvelevat digitaalisia projekteja, joissa tarvitaan nopeaa reaktioaikoja verottamatta nopeaa kapasiteettia.Tämä tasapainon kerääminen arvostaa, koska se tarjoaa vakaan toiminnallisuuden ylikuormittamatta muita osia.

Säilytyslämpötila -alue

IC on riittävän vankka kestämään säilytyslämpötilat -65 ° C -150 ° C.Tämä laaja alue merkitsee 74LS08: n kestävyyttä varastoinnin ja kauttakulun aikana monissa ympäristöissä vähentäen vaurioiden riskiä.Se hyödyttää valmistajia ja jakelijoita, jotka osallistuvat globaaliin logistiikkaan, lieventäen säilytyshaasteita eri ilmastoissa.

Sovellukset 74LS08

Digitaalinen elektroniikka

74LS08 löytää itsensä digitaalisen piirisuunnittelun ytimeen, joka toimii usein komponenttina monimutkaisissa logiikkajärjestelmissä.Sen johdonmukainen luotettavuus ja nopeus tekevät siitä hyvin sopivan sovelluksiin, kuten ajoituspiirit, flip-flops ja erilaiset logiikkaportin kokoonpanot.Tämä luotettava suorituskyky käytännön skenaarioissa parantaa piirisuunnittelun ja suorituksen tehokkuutta.

Palvelinjärjestelmät

Palvelinympäristöissä 74LS08: lla on rooli tietovirran ohjaamisessa ja ohjaussignaalien hallinnassa.Sen taito toteuttamis- ja logiikkaoperaatioissa helpottaa komponenttien saumattomia käsittelyjä ja viestintää korostaen sen roolia ylläpitämään toiminnan eheyttä ja järjestelmän joustavuutta raskaiden kuormien aikana.

Muistinhallinta

Muisarkkitehtuurien sisällä 74LS08: n tehtävänä on hallita pääsyä tietojen johdonmukaisuuden varmistamiseksi.Sen vankat logiikkaominaisuudet Hallitse luku-/kirjoitustoimintoja muodostaen vakaan tukikohdan muistin osoitteeseen ja tietojen validointiin.Nämä sovellukset osoittavat sen roolin tietojen eheyden ja järjestelmän tehokkuuden parantamisessa.

Aritmeettiset logiikkayksiköt (ALUS)

Aluksen valtakunnassa 74LS08 auttaa toteuttamaan matemaattisia operaatioita ja tietojen manipulointia.Nopealla kytkentäominaisuuksilla se mahdollistaa Swift Logic -operaatioiden edistäen tehokkaan aritmeettisen prosessoinnin.Nämä ominaisuudet kuvaavat sen panosta laskennallisten tehtävien optimoimiseen ja käsittelyn nopeuden lisäämiseen.

Yleiset ja logiikkatoiminnot

74LS08: ta käytetään usein suoraviivaisiin ja logiikka -tehtäviin eri elektronisten piirien välillä.Sen Schottky-malli minimoi vaihtamisen viivästykset, joten se sopii nopeaan sovellukseen, joka vaatii nopeaa logiikan käsittelyä.Tämä monipuolisuus osoittaa sen sopeutumiskyvyn erilaisissa elektronisissa sovelluksissa.

74LS08 IC: n laajat sovellukset korostavat sen monipuolisuutta nykyaikaisessa tekniikassa.Integroimalla saumattomasti erilaisiin järjestelmiin se helpottaa tehokkaita ja luotettavia toimintoja useilla sektoreilla.Sen kestävä suorituskyky erilaisissa olosuhteissa heijastaa syvällistä ymmärrystä sähköisen suunnittelun periaatteista.

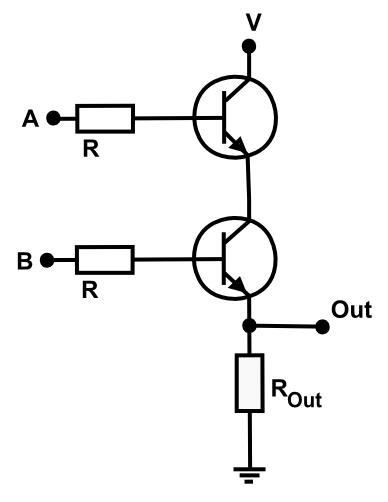

74LS08: n ja portin ominaisuudet

74LS08 IC: llä on rooli digitaalisissa logiikkajärjestelmissä, jotka ovat erinomaisia ​​toteuttamisessa ja toiminnassa.Kyvyn avulla voidaan käyttää useita portteja kerralla, se arvostetaan voimakkaasti asetuksissa, joissa nopea vastaus ja luotettavuus resonoivat syvästi.Schottky -transistoriteknologian avulla 74LS08 loistaa toimittaessaan Swift -prosessointia, joka on nykyaikaisen digitaalisen piirin ydin.Schottky -transistorit tuovat parannuksen vähentämällä etenemisviivettä.Järjestelmät, jotka vaativat nopeaa toimintaa, menestyvät tähän malliin, koska ne vähentävät osaavasti perinteisille logiikkaporteille tyypillistä latenssia.Tämä nopea vastaus vetoaa sovelluksiin, jotka kattavat laskennalliset tehtävät tietojenkäsittelyyn.

74LS08 löytää laajan käyttöä tietojenkäsittely- ja automaatiosektoreissa.Se on näkyvästi esillä datareitittimissä ja signaalinkäsittelyyksiköissä, mikä on todistus sen vankasta luonteesta.Monet valitsevat tämän IC: n, kun muotoilee piirejä, jotka menestyvät tasaisessa suorituskyvyssä, varmistaen tehokkuuden jopa tarttumalla vaativiin työmääriin.74LS08: n saumaton integraatio monimutkaisiksi piireiksi korostaa sen monipuolisuutta.Modulaariset järjestelmät saavat huomattavasti, koska IC tukee laajentumista tyhjentämättä liiallista voimaa.Tämä sopeutumiskyky edistää innovatiivisia piiriratkaisuja, jolloin muutokset voivat suunnitella eritelmiä vaivattomasti ilman, että tarvitset korvata olemassa olevat komponentit.

Hyvin harkittu lähestymistapa 74LS08: n hyödyntämiseen liittyy termisten hallintastrategioiden ottamiseen.Kun otetaan huomioon nopean nopean toiminnan sidottu lämmön hajoaminen, ottaen käyttöön sopivia jäähdytysmekanismeja pitkän aikavälin luotettavuuden ylläpitämiseksi.Tällainen suunnittelun ennakointi parantaa suorituskykyä ja pidentää järjestelmän käyttöikää, kohdistuu piirin viisauteen.74LS08 ja GATE erottuvat digitaalisessa logiikan suunnittelussa nopeudellaan ja sopeutumiskyvyllä.Tämän ominaisuuksien tarttuminen parantaa sen sovellusta, mikä tekee siitä suositun valinnan lukuisissa edistyneissä teknologisissa olosuhteissa.

74LS08: n mitat

74LS08 Valmistajatiedot

Vuonna 1961 perustettu yritys aloitti Signetics, joka on integroidun piirivallankumouksen edelläkävijä, jota ohjaa innovaatioiden horjumaton pyrkimys.Tämä rohkea lähestymistapa herätti heidän hankintaansa Philipsin avulla, mikä merkitsee dynaamisen kasvun vaiheen.Integroituminen Philipsiin laajensi heidän teknologista ulottuvuuttaan ja vahvisti asemansa pioneereina sähköisissä kehityksissä, jolloin he voivat tutkia uusia näköaloja.Yrityksen panokset korostavat elektroniikkakentän elinvoimaa.Heidän innovatiivisilla askeleillaan on laajat vaikutukset useilla aloilla, mikä osoittaa heidän edistymisensä kanssa kietovan tekniikan tulevaisuuden.Tuotettamalla jatkuvan paranemisen kulttuuria, ne eivät vain mukautu, vaan muovaavat aktiivisesti muuttuvan elektroniikan maisemaa.Tämä kestävä sitoutuminen etenemiseen toimii katalysaattorina syvälle teollisuuden muutoksille.Muutos Signaticsista nykyiseen muotoonsa NXP: n alla edustaa ylimääräistä luovuuden ja kestävyyden odysseiaa.

Usein kysyttyjä kysymyksiä [UKK]

1. Mitä 74LS08 ensisijaisesti tekee?

74LS08 toimii digitaalisena ja logiikan porttiprosessorina, joka työskentelee kahden syöttötilan kanssa: korkea (3-5 V) ja matala (0–2,6 V).Sillä on rooli loogisten konjunktioiden suorittamisessa digitaalisten piirien sisällä, mikä suorittaa sujuvasti loogisia toimintoja laskennallisissa tehtävissä.Sen vankkumaton läsnäolo digitaalisessa elektroniikassa esittelee syvälle kiinnitettyä luotettavuutta tilanteissa, jotka vaativat tarkkoja loogisia tuloksia.

2. Kuinka monta porttia 74LS08 sisältää?

Sirussa on neljä 2-tulosta ja porttia, jotka saavat yksi tarjonta, joka on muotoiltu käsittelemään erilaisia ​​toimintoja.Tämä rakenne varmistaa saumattoman sopeutumiskyvyn erilaisiin piiritarpeisiin, yksinkertaistaen malleja ja vähentämällä virrankulutusta.Useiden porttien sisällyttäminen yhteen siruun heijastaa harkittuja strategiaa piirin luomisen virtaviivaistamiseksi välttäen integraation esteitä.

3. Mitkä ovat erot 74LS00: n ja 7400: n välillä?

74LS00 -sarja tarjoaa parannettua nopeutta ja hienostuneen tehokkuuden, vaikka se tuottaa pienemmän virranotoksen verrattuna 7400 -sarjaan.Tällä erolla on rooli skenaarioissa, joissa voimansuojelu ja suorituskyvyn lisääminen.Näiden sarjojen väliset hienovaraiset, mutta merkitykselliset variaatiot korostavat harkittuja näkökohtia sopivien logiikkakomponenttien valinnassa erillisiin tarkoituksiin.

4. Kuinka 74LS08 ja 74HC08 eroavat toisistaan?

74LS08 käyttää TTL -logiikkaa vakaalla 5 V: llä, kun taas 74HC08 käyttää CMOS -tekniikkaa, johon mahtuu jännitealue 2 V - 6 V.Tämä tekniikan ero palvelee laajempaa valikoimaa sovelluksia ja sähköolosuhteita.CMOS -tekniikan joustavuus 74HC08: ssa korostaa sen hyödyllisyyttä tilanteissa, jotka vaativat operatiivista monipuolisuutta uhraamatta suorituskyvyn tehokkuutta.
